纳米材料的量子限域效应

纳米材料中的量子输运
纳米材料中的量子输运是一个重要的研究领域，它涉及到在纳米尺度下电子、光子等微观粒子的传输现象。

在纳米材料中，由于尺寸的减小，电子的运动受到限制，从而导致了量子限域效应。

这种效应使得电子的能量和动量不再是连续的，而是具有离散的能态和波矢。

这就导致了电子在纳米材料中的输运行为具有量子化的特征。

研究纳米材料中的量子输运对于理解纳米器件的工作原理和设计新型纳米器件具有重要意义。

例如，在纳米电子学中，通过控制电子的量子输运，可以实现高速、低功耗的电子器件。

在量子计算中，利用量子输运现象可以设计量子比特和量子逻辑门。

为了研究纳米材料中的量子输运，科学家们采用了多种实验和理论方法。

实验上，常用的技术包括扫描隧道显微镜、原子力显微镜、电子输运测量等。

理论上，常用的方法包括紧束缚近似、密度泛函理论、非平衡格林函数等。

总之，纳米材料中的量子输运是一个跨学科的研究领域，它涉及到物理学、化学、材料科学等多个学科。

通过深入研究纳米材料中的量子输运现象，我们可以更好地理解纳米尺度下的物理现象，并为设计新型纳米器件提供指导。

纳米材料的特性及应用摘要系统阐述了纳米材料的特性,并重点介绍了纳米材料在陶瓷领域,医学上,皮革制品上,环境保护等方面的应用。

并对纳米材料未来的应用前景进行了展望。

关键词：纳米材料特性应用前言纳米，是一个物理学上的度量单位，1纳米是1米的十亿分之一，相当于万分之一头发丝粗细。

当物质到纳米尺度以后，大约是在1-100纳米这个范围空间，物质的性能就会发生突变，出现特殊性能。

这种既具不同于原来组成的原子、分子，也不同于宏观的物质的特殊性能构成的材料即为纳米材料[1]。

纳米材料处在原子簇和宏观物体交界的过渡区域，既非典型的微观系统亦非典型的宏观系统，是一种典型的介观系统，即接近于分子或原子的临界状态。

在纳米材料中，纳米晶粒和由此而产生的高浓度晶界是它的两个重要特征。

纳米晶粒中的原子排列已不能处理成无限长程有序，通常大晶体的连续能带分裂成接近分子轨道的能级，高浓度晶界及晶界原子的特殊结构导致材料的力学性能、磁性、介电性、超导性、光学乃至热力学性能的改变。

纳米相材料跟普通的金属、陶瓷，和其他固体材料都是由同样的原子组成，只不过这些原子排列成了纳米级的原子团，成为组成这些新材料的结构粒子或结构单元。

由于纳米材料从根本上改变了材料的结构，使得它成为当今新材料研究领域最富有活力、对未来经济和社会发展有着十分重要影响的研究对象[2]。

近年来，纳米材料取得了引人注目的成就。

例如，存储密度达到每平方厘米400G的磁性纳米棒阵列的量子磁盘，成本低廉、发光频段可调的高效纳米阵列激光器，价格低廉高能量转化的纳米结构太阳能电池和热电转化元件，用作轨道炮道轨的耐烧蚀高强高韧纳米复合材料等的问世[3]。

充分显示了纳米材料在高技术领域应用的巨大应用潜力。

纳米材料诞生多年来所取得的成就及对各个领域的影响和渗透一直引人注目。

进入90年代后，纳米材料研究的内涵不断扩大，领域逐渐拓宽。

一个突出的特点是基础研究和应用研究的衔接十分紧密，实验室成果的转化速度之快出乎人们预料，基础研究和应用研究都取得了重要的进展。

量子点发光原理
量子点发光原理，简称量子点技术或量子点发光技术，是一种利用半导体纳米材料的特性，使其在受到激发或激发光源的照射后发出可见光的技术。

量子点是一种纳米尺度的半导体材料，通常由几十个到几百个原子组成，其尺寸很小，约为1~10纳米，因此被称为“量子”。

量子点发光的原理可以通过“量子限域效应”来解释。

根据量子力学理论，当半导体材料的尺寸缩小到纳米级别时，其电子的能量级之间的间隔也相应地增大。

当外界能量作用于这些量子点时，电子会从低能级跃迁到高能级，吸收能量，并在跃迁回低能级时释放出能量。

这些能量的差别导致了发光现象的产生。

在量子点材料中，能带之间的能量级差距取决于其大小，因此可以通过控制量子点的尺寸来调节其发光颜色。

较小的量子点会导致较大的能带间隔，从而产生较高的能量级差，对应于蓝色或紫色光的发射。

而较大的量子点则对应于较低能量级差，会发射较长波长的光，如绿色或红色。

与普通的荧光材料相比，量子点具有色纯度高、发光效率高、发光色彩可调性广等优点。

这使得量子点技术在显示技术、照明、生物成像和光电器件等领域有广泛的应用前景。

总的来说，量子点发光原理基于量子特性，在纳米尺度下调控半导体材料的能带间隔，使其发出可见光。

这种技术的优越性使得它在未来的光电子学领域有着重要的应用潜力。

纳米限域效应原理纳米限域效应是指当物质的尺寸缩小至纳米级别时，其物理化学性质会发生显著变化的现象。

纳米限域效应的出现是由于纳米尺寸的特殊性质，包括表面积增大、体积减小、晶格缺陷等因素所致。

本文将介绍纳米限域效应的原理以及其在科学研究和应用领域的重要性。

一、纳米尺寸效应的原理纳米尺寸效应是指当物质的尺寸缩小至纳米级别时，其物理化学性质会发生明显变化的现象。

这种变化主要是由于纳米尺寸的特殊性质所引起的。

纳米材料的比表面积会随着尺寸的减小而增大。

比表面积是指单位质量或单位体积的材料所暴露的表面积。

由于纳米材料的体积相对较小，而表面积相对较大，因此纳米材料具有更多的表面原子或分子，这使得纳米材料在表面活性上具有明显优势。

纳米材料的晶格缺陷会增加。

由于尺寸的减小，晶体结构的完整性受到破坏，晶格缺陷会变得更加显著。

这些晶格缺陷可以提供额外的活性位点，从而影响材料的化学反应性能。

纳米材料的量子尺寸效应也是导致纳米限域效应的重要原因之一。

量子尺寸效应是指当材料的尺寸减小到与其波长相当的尺寸时，量子力学效应开始显现。

在纳米尺寸下，电子和光子的行为将受到量子效应的影响，从而导致材料性质的变化。

二、纳米限域效应的应用纳米限域效应在科学研究和应用领域具有广泛的应用价值。

1. 催化领域：纳米限域效应能够提高催化剂的活性和选择性。

纳米尺寸下的催化剂具有更多的表面活性位点和较高的比表面积，这使得催化剂在催化反应中表现出更高的催化活性和选择性。

2. 传感器领域：纳米限域效应可以提高传感器的敏感性和响应速度。

纳米尺寸下的传感器具有更大的表面积和更高的量子尺寸效应，能够更好地与目标物质相互作用，从而提高传感器的检测灵敏度和响应速度。

3. 材料领域：纳米限域效应可以改善材料的力学性能和热学性能。

纳米材料具有较高的强度和硬度，并且可以通过调控晶格缺陷和界面效应来改善材料的力学性能。

此外，纳米材料由于其特殊的光学、电学和热学性质，在光电子器件、能源储存和转换等领域也有广泛的应用。

纳米材料的物理性质与应用纳米材料是指在纳米尺度下具有特殊性质和应用的材料。

在纳米科技的推动下，纳米材料的研究和发展取得了重大突破，为各个领域的应用带来了巨大的潜力。

首先，纳米材料具有独特的物理性质。

由于其尺寸小于100纳米，纳米材料的电子和光学性质与宏观材料有很大的不同。

量子限域效应使得纳米颗粒的能级离散化，传统的能带理论不再适用，使得纳米材料的光电性质呈现出特殊的性能。

此外，相对较大的比表面积使得纳米材料在催化、吸附和传感等方面表现出优异的效应，从而拓展了材料的应用领域。

其次，纳米材料在电子学、生物学、材料学和能源学等领域具有广泛的应用。

在电子学中，纳米材料可以用于制备高效的半导体器件，例如纳米晶体管和纳米电荷耦合装置等。

此外，纳米材料还可以应用于生物传感、生物成像以及药物传输等生物学领域。

磁性纳米颗粒可以用于磁共振成像、靶向药物传递等，表面修饰使其具有良好的生物相容性和可控释放的特性。

在材料学中，纳米材料可以用于制备高性能的纤维材料、陶瓷材料和聚合物材料等。

同时，纳米材料还具有良好的力学性能和导电性能，可以被应用于纳米传感器、超级电容器和可穿戴设备等。

在能源学领域，纳米材料可以用于太阳能电池、储能设备和传感器等。

纳米粒子的小尺寸使其具有更高的光吸收率和电荷传递效率，从而提高了能源转换的效率。

除了以上所述的应用，纳米材料还在环境保护、食品安全和可持续发展等方面发挥重要作用。

纳米材料的特殊性质可以提高化学传感器的灵敏度和选择性，检测和监控环境中的毒害物质。

同时，纳米材料的较大比表面积使得其具有出色的吸附性能，可以用于处理污染水体和净化大气中的有害气体。

在食品安全方面，纳米材料可以制备纳米传感器和纳米抗菌剂，保证食品质量和安全。

在可持续发展方面，纳米材料与纳米技术的应用可以有效减少能源的消耗和环境的污染，为可持续发展提供了新的途径。

总结起来，纳米材料具有独特的物理性质和广泛的应用前景。

其特殊性质使其在各个学科领域都有着重要的应用价值。

纳米材料四大效应纳米材料作为一种具有特殊结构和性能的材料，其所表现出的效应也与传统材料有所不同。

在纳米尺度下，材料的物理、化学和生物学特性都会发生明显变化，从而衍生出了一系列独特的效应。

本文将介绍纳米材料的四大效应：量子尺寸效应、表面效应、量子限域效应和量子隧穿效应。

1. 量子尺寸效应当材料的尺寸缩小到纳米级别时，电子在其中的行为将受到量子力学的限制，从而展现出量子尺寸效应。

在纳米尺度下，材料的能带结构和电子态密度会发生改变，导致其电子输运性质和光学性质出现明显差异。

例如，纳米材料中的能带宽度增加，能级间距变大，使得纳米材料在光学上表现出了更加丰富的色散特性和量子限域效应。

2. 表面效应纳米材料相较于宏观材料，其比表面积更大，因此表面效应在纳米材料中变得尤为重要。

纳米材料的比表面积增大，使得其与周围环境的相互作用增强，表现出了更高的反应活性和吸附能力。

此外，纳米材料的表面还存在着表面能量和表面电荷等特性，对其物理和化学性质产生重要影响。

因此，纳米材料的表面效应不仅使其在催化、传感、吸附等领域发挥重要作用，还为纳米材料的功能化提供了更多可能性。

3. 量子限域效应量子限域效应是指当纳米材料的尺寸减小到一定程度时，电子的运动被限制在一个有限的空间范围内。

在这种情况下，电子的波函数在空间上发生压缩，使得其能级分立化，从而导致了纳米材料独特的电子结构和性质。

量子限域效应使得纳米材料的光学、电学、磁学等性能发生显著变化，为纳米材料在光电子器件、催化剂、存储材料等领域的应用提供了基础。

4. 量子隧穿效应量子隧穿效应是指当材料的尺寸减小到纳米级别时，电子以概率的形式从一个空间区域穿越到另一个空间区域。

在纳米材料中，由于电子的波函数在空间上的延展性，电子可以跨越传统材料中不可逾越的能垒。

量子隧穿效应使得纳米材料在电子输运、电子器件等领域具有独特的优势和应用潜力。

纳米材料的四大效应——量子尺寸效应、表面效应、量子限域效应和量子隧穿效应，是纳米材料独特的物理现象和性能所衍生出的。

纳米材料的四大效应及应用纳米材料是指具有纳米级尺寸的材料，其在纳米尺度下具有独特的物理、化学和生物学性质。

纳米材料的研究和应用领域涉及众多领域，其中包括了四大效应：量子效应、表面效应、尺寸效应和量子限域效应。

本文将分别介绍这四大效应，并探讨它们在不同领域的应用。

一、量子效应量子效应是指当材料尺寸缩小到纳米级时，其物理性质开始显示出量子力学效应的特征。

在纳米材料中，电子和光子的行为受到限制，其能带结构和能级分布发生了明显变化。

量子效应的一个典型例子是量子点材料，其尺寸小于10纳米，具有禁带宽度和荧光峰的量子尺寸效应。

量子效应不仅改变了材料的电学、光学和磁学性质，还催生了许多新颖的应用，如纳米激光器、量子计算和量子通信等。

二、表面效应表面效应是指纳米材料的大比表面积导致其表面活性增强，与周围环境的相互作用更加显著。

纳米材料的表面原子数目相对较多，表面原子的化学键和电子状态与材料内部不同，使得纳米材料在催化、储能、传感和生物医学等领域具有独特的应用价值。

例如，纳米金属催化剂在化学反应中表现出高效催化活性，纳米多孔材料在气体吸附和分离中具有优越性能，纳米生物传感器可以实现高灵敏度的生物检测。

三、尺寸效应尺寸效应是指纳米材料的尺寸对其性质和行为产生显著影响的现象。

纳米材料的尺寸在纳米级别，与宏观材料相比，具有更高的比表面积和更短的扩散距离。

尺寸效应导致纳米材料的熔点、硬度、热导率、磁性等性质发生变化。

例如，纳米颗粒的熔点降低，纳米薄膜的硬度增加，纳米线的热导率增强。

基于尺寸效应的纳米材料在能源、材料和电子器件等领域具有广泛应用，如纳米催化剂、纳米传感器和纳米电池等。

四、量子限域效应量子限域效应是指当纳米材料的尺寸缩小到与其载流子（如电子、空穴）波长相当时，载流子的运动受到限制，表现出量子力学效应。

纳米材料的电子和光学性质在量子限域效应下发生变化，如自发发光增强效应和拉曼散射增强效应。

这种效应使得纳米材料在光电器件、光催化和生物成像等领域有着广泛的应用。

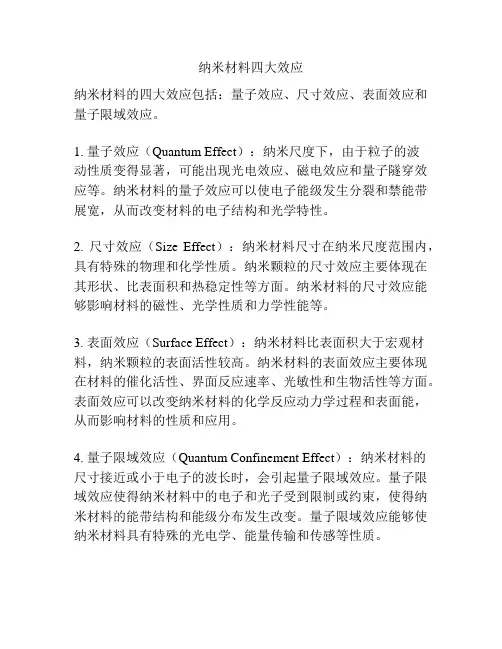

纳米材料四大效应
纳米材料的四大效应包括：量子效应、尺寸效应、表面效应和量子限域效应。

1. 量子效应（Quantum Effect）：纳米尺度下，由于粒子的波
动性质变得显著，可能出现光电效应、磁电效应和量子隧穿效应等。

纳米材料的量子效应可以使电子能级发生分裂和禁能带展宽，从而改变材料的电子结构和光学特性。

2. 尺寸效应（Size Effect）：纳米材料尺寸在纳米尺度范围内，具有特殊的物理和化学性质。

纳米颗粒的尺寸效应主要体现在其形状、比表面积和热稳定性等方面。

纳米材料的尺寸效应能够影响材料的磁性、光学性质和力学性能等。

3. 表面效应（Surface Effect）：纳米材料比表面积大于宏观材料，纳米颗粒的表面活性较高。

纳米材料的表面效应主要体现在材料的催化活性、界面反应速率、光敏性和生物活性等方面。

表面效应可以改变纳米材料的化学反应动力学过程和表面能，从而影响材料的性质和应用。

4. 量子限域效应（Quantum Confinement Effect）：纳米材料的尺寸接近或小于电子的波长时，会引起量子限域效应。

量子限域效应使得纳米材料中的电子和光子受到限制或约束，使得纳米材料的能带结构和能级分布发生改变。

量子限域效应能够使纳米材料具有特殊的光电学、能量传输和传感等性质。

纳米材料四大效应及相关解释四大效应基本释义及内容：量子尺寸效应：是指当粒子尺寸下降到某一数值时，费米能级附近的电子能级由准连续变为离散能级或者能隙变宽的现象。

当能级的变化程度大于热能、光能、电磁能的变化时，导致了纳米微粒磁、光、声、热、电及超导特性与常规材料有显著的不同。

小尺寸效应：当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏，非晶态纳米粒子的颗粒表面层附近的原子密度减少，导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应。

对超微颗粒而言，尺寸变小，同时其比表面积亦显著增加，从而产生如下一系列新奇的性质。

表面效应：球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积/体积）与直径成反比。

随着颗粒直径的变小，比表面积将会显著地增加，颗粒表面原子数相对增多，从而使这些表面原子具有很高的活性且极不稳定，致使颗粒表现出不一样的特性，这就是表面效应。

宏观量子隧道效应：当微观粒子的总能量小于势垒高度时，该粒子仍能穿越这一势垒。

近年来，人们发现一些宏观量，例如微颗粒的磁化强度，量子相干器件中的磁通量等亦有隧道效应，称为宏观的量子隧道效应。

四大效应相关解释及应用：表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积(表面积/体积)与直径成反比。

随着颗粒直径的变小比表面积将会显著地增加。

例如粒径为10nm时，比表面积为90m2/g；粒径为5nm时，比表面积为180m2/g；粒径下降到2nm时，比表面积猛增到450m2/g。

粒子直径减小到纳米级，不仅引起表面原子数的迅速增加，而且纳米粒子的表面积、表面能都会迅速增加。

这主要是因为处于表面的原子数较多，表面原子的晶场环境和结合能与内部原子不同所引起的。

表面原子周围缺少相邻的原子，有许多悬空键，具有不饱和性质，易与其它原子相结合而稳定下来，故具有很大的化学活性，晶体微粒化伴有这种活性表面原子的增多，其表面能大大增加。

第六章纳米材料的光学性能第一节基本概念纳米材料的量子效应、大的比表面效应、界面原子排列和键组态的较大无规则等特性对纳米微粒的光学特性有很大影响，使纳米材料与同质的体材料有很大不同。

研究纳米材料光学特性的理论基础是量子力学，本章将不详述这种具体理论，但在了解纳米材料光学特性的过程中，经常会遇到以下几个概念，这里先作介绍。

一、激子激子(Exciton)可以简单地理解为束缚的电子-空穴对。

从价带激发到导带的电子通常是自由的，在价带自由运动的空穴和在导带自由运动的电子，通过库仑相互作用束缚在一起，形成束缚的电子-空穴对，就形成激子，电子和空穴复合时便发光，即以光子的形式释放能量，如图6-1所示。

根据电子和空穴相互作用的强弱，激子分为万尼尔（Wannier ）激子（松束缚）和弗仑克尔（Frenkel ）激子（紧束缚）。

在半导体、金属等纳米材料中通常遇到的多是万尼尔激子。

这种激子能量与波矢K 的关系可写为：)3,2,1(2)(2*22 n n R m K E K E g n（6-1）其中g E 为相应材料的能隙，**h e m m m 是电子和空穴的有效质量之和，*R 是激子的等效里德伯能量：eV 6.132* R , 是相对介电常数（有时直称为介电常数）， 是电子与空穴的折合质量，**111h e m m 。

如果（6-1）式中0 K ，则激子能量：)3,2,1()(2*n n R E K E g n（6-2）)(K E n 比能隙小，所以允许带间直接跃迁时，激子光吸收过程所需光子的能量比本征吸收要小，亦即在本征吸收限的长波方向存在与激子光吸收相对应的吸收过程。

图6-1 半导体激子及发光示意图由于激子的本征方程与类氢原子类似，激子的半径也是量子化的，最小的激子半径称之为激子玻尔半径，表示为：)nm (053.00 m a B（6-3）其中0m 是电子的静质量。

在半导体发光材料中，当材料体系的尺寸与激子玻尔半径相近时，就会出现量子限域效应，亦即系统中的能级出现一系列分立值，电子在能级出现量子化的系统中的运动受到了约束限制。

ldh量子限域效应
LDH（量子限域效应）是指当半导体材料的尺寸缩小到与电子波长相当的纳米尺度时，会出现一系列新的量子效应。

这些效应包括量子限域效应（Quantum Confinement Effect）、量子尺寸效应（Quantum Size Effect）和量子限域效应（Quantum Confinement Effect）等。

这些效应在纳米材料中具有重要意义，影响着材料的光学、电学和磁学性质。

首先，量子限域效应是由于纳米尺度下电子在空间中的限制所导致的。

当纳米尺度下的半导体材料的尺寸小于电子的波长时，电子的运动受到空间的限制，形成了量子限域效应。

这种效应会导致电子的能级结构发生变化，使得材料的光学和电学性质发生显著变化。

其次，量子限域效应对半导体纳米材料的光学性质有着重要影响。

在纳米尺度下，半导体材料的能带结构会发生量子限域效应导致的变化，使得材料的光学吸收和发射特性发生变化。

这种效应被广泛应用于纳米光电子学和纳米光子学领域，例如纳米量子点的荧光性质和纳米线的光学波导特性等。

另外，量子限域效应还对半导体纳米材料的电学性质产生重要影响。

在纳米尺度下，电子的限域效应会导致能级的离散化和量子化，从而影响材料的载流子输运性质和电子器件的性能。

这种效应被广泛应用于纳米电子器件和纳米传感器等领域，例如纳米晶体管和纳米电子器件的性能优化等。

综上所述，量子限域效应是纳米材料中的重要量子效应之一，对材料的光学、电学和磁学性质产生重要影响。

研究和应用这些效应有助于深入理解纳米材料的特殊性质，并推动纳米技术在光电子学、电子器件和传感器等领域的应用。

《纳米材料与纳米结构》课程复习题1.纳米颗粒有哪些基本的效应？久保理论;尺寸效应;表面与界面效应;体积效应;量子尺寸效应;宏观量子隧道效应2.什么是超顺磁性？讨论产生超顺磁性的原因。

磁性材料的磁性随温度的变化而变化，当温度低于居里点时，材料的磁性很难被改变；而当温度高于居里点时，材料将变成“顺磁体”（paramagnetic），其磁性很容易随周围的磁场改变而改变。

如果温度进一步提高，或者磁性颗粒的粒度很小时，即便在常温下，磁体的极性也呈现出随意性，难以保持稳定的磁性能，这种现象被就是所谓超顺磁效应。

超顺磁状态的起源可归为以下原因：在小尺寸下，当各向异性能减小到与热运动能可相比拟时，磁化方向就不再固定在一个易磁化方向，易磁化方向做无规律的变化，结果导致超顺磁性的出现。

不同种类的纳米磁性微粒显现超顺磁的临界尺寸是不相同的3.用机械法来制备纳米颗粒有什么优点和缺点？优点：过程简单，大规模生产容易，花费少，不污染环境，没有后续过程的问题缺点：能源消耗高，难以控制粒子形貌，夹有杂质4.纳米颗粒材料与相同块体材料的光学性质有何差异？纳米固体的光吸收具有常规粗晶不具备的一些新特点。

金属纳米固体等离子共振吸收峰变得很弱，甚至消失。

半导体纳米固体中粒子半径小于或等于激子玻尔半径时，会出现激子（Wannier激子）光吸收带（例如，粒径为4.5 nm的CdSexS 1-x，在波长约450 nm处呈现一光吸收带）。

相对常规粗晶材料，纳米固体的光吸收带往往会出现蓝移或红移。

例如，纳米NiO块体的4个光吸收带（3.30，2.99，2.78，2.25 eV）发生蓝移，三个光吸收带（1.92，1.72，1.03 eV）发生红移，与纳米粉体相类似。

纳米结构材料由于颗粒很小，这样由于小尺寸会导致量子限域效应，界面结构的无序性使激子，特别是表面激子很容易形成；界面所占的体积很大，界面中存在大量缺陷，例如悬键，不饱和键和杂质等，这就可能在能隙中产生许多附加能隙；纳米结构材料中由于平移周期的破坏，在动量空间（k空间）常规材料中电子跃迁的选择定则对纳米材料很可能不适用，这些就会导致纳米结构材料的发光不同于常规材料，有自己新的特点。

纳米材料的四大效应
纳米材料的四大效应
1、体积效应
当纳米粒子的尺寸与传导电子的德布罗意波相当或更小时，周期性的边界条件将被破坏，磁性、内压、光吸收、热阻、化学活性、催化性及熔点等都较普通粒子发生了很大的变化，这就是纳米粒子的体积效应。

纳米粒子的以下几个方面效应及其多方面的应用均基于它的体积效应。

例如，纳米粒子的熔点可远低于块状本体，此特性为粉粉冶金工业提供了新工艺；利用等离子共振频移随颗粒尺寸变化的性质，可以改变颗粒尺寸，控制吸收的位移，制造具有一种频宽的微波吸收纳米材料，用于电磁屏蔽，隐形飞机等。

 
2、量子尺寸效应
粒子尺寸下降到一定值时，费米能级接近的电子能级由准连续能级变为分立能级的现象称为量子尺寸效应。

Kubo采用一电子模型求得金属超微粒子的能级间距为：4Ef/3N。

半导体器件中的量子限域效应研究半导体器件是现代科技领域中不可或缺的一部分，它们在电子通信、计算机科学和能源转换等领域发挥着重要作用。

然而，随着器件越来越小，量子限域效应成为研究的热点。

量子限域效应是指在纳米尺度下，由于电子波长较大，量子力学效应开始影响电子的运动。

在半导体器件中，常常会使用纳米级别的结构来实现更高的性能，但这也导致了一些新的问题。

首先，量子限域效应会造成电子在器件中出现隧穿现象。

隧穿效应是指电子能够跨越势垒，在经典物理学中不可能发生的现象。

在纳米级别的半导体结构中，电子的波长与结构尺寸相近，这使得电子能够通过势垒进入本来被禁止的区域。

这一现象的发生会对器件的性能造成一定影响，需要我们深入研究。

其次，量子限域效应也会导致电子在半导体中出现局域化现象。

在经典物理学中，电子可以在晶体中自由移动，而在纳米级别的半导体中，电子的波函数会受到结构的约束，只能在特定的区域内运动。

这使得电子能级在半导体中变得更加稀疏，进而影响半导体材料的导电性能。

研究局域化现象，有助于我们更好地理解半导体器件的物理特性，进而提出改进的设计方法。

另外，量子限域效应也会对半导体材料的光电特性产生影响。

在一些纳米级别的半导体结构中，由于电子的限域效应，光电子转换的效率可能会显著提高。

这可以通过量子点的形成来实现，量子点是一种在三维空间中具有量子限域效应的结构，可以在光电转换中发挥重要作用。

研究量子限域效应对光电转换性能的影响，可以为新型光电子器件的设计提供有益的参考。

此外，由于纳米尺度下量子效应的影响，半导体器件的电流传输特性也会发生变化。

电子在纳米级别的半导体结构中的行为可能出现非线性，并显示出独特的输运特性。

这为纳米电子器件的设计和应用提供了新的思路。

因此，研究半导体器件中的量子限域效应对电流传输的影响，对于优化纳米电子器件的性能至关重要。

综上所述，半导体器件中的量子限域效应是一个重要而复杂的研究课题。

通过深入研究，我们可以更好地理解电子在纳米级别半导体结构中的行为，并提出相应的解决方案和设计方法。

纳米尺度下的量子效应有什么特点关键信息项：1、量子限域效应：＿___________________________2、量子隧穿效应：＿___________________________3、量子尺寸效应：＿___________________________4、库仑阻塞效应：＿___________________________5、量子相干效应：＿___________________________11 引言在纳米尺度下，物质的物理和化学性质会发生显著的变化，这主要归因于量子效应的出现。

量子效应是微观世界中粒子所表现出的独特行为，当物质的尺寸减小到纳米级别时，这些效应变得尤为显著，对材料的性能和应用产生了深远的影响。

111 量子限域效应量子限域效应是指当粒子的运动在某个方向上受到限制时，其能量会发生量子化。

在纳米尺度下，电子和空穴被限制在很小的空间内，导致其能级发生分裂，形成离散的能态。

这种能态的离散性使得纳米材料的光学、电学和磁学性质与体相材料有很大的不同。

例如，纳米半导体材料的能隙会随着尺寸的减小而增大，导致其发光波长发生蓝移。

112 量子隧穿效应量子隧穿效应是指粒子具有一定的概率穿越能量高于其自身能量的势垒。

在纳米尺度下，由于势垒的宽度变得很窄，粒子的隧穿概率显著增加。

这一效应在纳米电子器件中有着重要的应用，如隧道二极管和量子点接触等。

12 量子尺寸效应量子尺寸效应是指当纳米颗粒的尺寸接近或小于其德布罗意波长时，电子的能态由连续变为离散，从而导致材料的物理性质发生变化。

例如，金属纳米颗粒的电阻会随着尺寸的减小而增加，甚至在一定尺寸下会从导体转变为绝缘体。

121 库仑阻塞效应库仑阻塞效应是指在纳米尺度的体系中，由于电荷的离散性，当一个电子进入或离开体系时，需要克服库仑充电能。

当体系的尺寸足够小时，库仑充电能会大于热涨落能，从而阻止电子的传输，导致电流呈现出台阶式的变化。

这一效应在单电子晶体管等纳米器件中有着重要的应用。

量子限域效应和量子尺寸效应
量子限域效应和量子尺寸效应是两个在纳米科技和材料科学中
极为重要的量子效应。

这些效应是由于物质的尺寸减小到与其波长相比非常接近的尺度，从而导致量子力学效应变得显著。

量子限域效应是指当材料尺寸减小到一定范围内时，其原子和电子的运动受到了限制，从而导致材料的性质发生了显著变化。

这个尺寸范围通常在几纳米到几十纳米之间。

在这个范围内，材料的量子限域效应显著增强，导致材料的机械、光学、电学、热学等性质都发生变化。

另一方面，量子尺寸效应是指当材料的尺寸减小到与其波长相比非常接近的尺度时，原子和电子的运动受到了限制，从而导致材料的性质发生了显著变化。

这个尺寸范围通常在几十纳米以下。

在这个范围内，材料的电学和光学性质发生了显著变化，包括量子隧穿、量子干涉和量子纠缠等效应。

这些量子效应对于发展纳米科技和制造纳米材料非常重要。

例如，在纳米电子学中，可以利用量子限域效应和量子尺寸效应来制造高速、低功耗的纳米电子器件。

在纳米材料中，这些效应可以用来改变材料的性质，使其更适合用于传感器、催化剂、光电子器件等应用。

因此，研究量子限域效应和量子尺寸效应已成为纳米科技和材料科学中一
个重要的研究领域。

- 1 -。

量子限域效应和量子尺寸效应在探索微观世界的过程中，科学家们发现了一些奇特的现象，这些现象在经典物理学的框架下无法解释。

其中两个重要的现象就是量子限域效应和量子尺寸效应。

这两个效应都涉及到了量子力学中的量子特性，并且对于我们理解和应用量子世界具有重要意义。

量子限域效应是指当一个物体的尺寸变得越来越小的时候，其量子特性变得越来越明显。

在宏观世界中，物体的行为通常可以用经典物理学来描述，而量子力学的效应被忽略不计。

然而，当物体的尺寸减小到纳米级甚至更小的范围时，量子限域效应开始显现出来。

量子限域效应的一个重要体现是量子隧穿效应。

根据经典物理学的理论，一块能量低于势垒高度的物体是无法穿过这个势垒的。

然而，当物体的尺寸减小到纳米级的时候，量子力学的效应开始发挥作用。

根据量子力学的理论，粒子具有波粒二象性，存在着一定的概率穿过势垒。

这意味着，即使物体的能量低于势垒高度，也存在一定的概率它能够穿透势垒。

量子隧穿效应在纳米电子器件中发挥着重要的作用。

例如，在隧穿二极管中，电子可以通过量子隧穿效应从一侧的半导体材料穿过势垒到达另一侧，从而实现电流的流动。

这种现象被广泛应用于电子器件的设计和制造中，大大提高了电子器件的性能。

除了量子限域效应，量子尺寸效应也是微观世界中的一个重要现象。

当物体的尺寸减小到量子尺度时，其性质会发生显著变化。

例如，纳米颗粒的光学性质会随着尺寸的减小而发生变化。

当纳米颗粒的尺寸接近光波的波长时，它可以表现出量子尺寸效应，产生特殊的光学现象，如表面等离子共振。

量子尺寸效应的另一个体现是量子限域效应。

当物体的尺寸减小到纳米级时，电子的动量会受到限制，只能取离散的能量值。

这种离散能量级的存在导致了一些奇特的现象，如量子点的发光现象。

量子点是一种纳米尺度的半导体结构，其尺寸约为几十纳米到几百纳米。

当电子在量子点中被束缚时，它们只能存在于离散的能级上，当电子从高能级跃迁到低能级时，会释放出光子，产生发光现象。
