《继电保护原理》习题答案

第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。

不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。

2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。

后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。

3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。

后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。

远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。

继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

第一章填空题：1.电力系统继电保护应满足(选择性 )( 速动性)(灵敏性) ( 可靠性)四个基本要求。

2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和(断路器跳闸)的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。

7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。

选择题：8我国继电保护技术发展过了五个阶段，其发展顺序是CA机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型9电力系统最危险的故障CA单相接地 B两相短路 C 三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏 B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性11.继电保护的灵敏度系数K1m要求（C）(A)K1m<1 (B)K1m=1 (C)K1m>112.线路保护一般装设两套，它们是 (B)(A)主保护(B)一套为主保护，另一套为后备保护(C)后备保护判断题：13.电气设备过负荷时，继电保护应将过负荷保护设备切除。

（错）14.电力系统继电保护装置通常应在保护选择性的前提下，使其快速动作。

（对）15.电力系统在不正常工作状态时，继电保护不但发出信号，同时也把不正常工作的设备切除（错）16.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。

（错）第二章1.瞬时电流速断保护的保护范围随运行方式和故障类型而变。

2.瞬时电流速断保护的保护范围在被保护线路始端，在最小运行方式下，保护范围最小。

3.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围，故只需带 0.5S 延时即保证选择性。

继电保护习题+答案一、单选题（共100题，每题1分，共100分）1.在保证可款动作的的提下，对于联系不强的220KV电网，重点应防止保护无选择动作；对于联系紧密的 220kV 电网，重点应保证保护动作的（选择性A、可靠性B、灵敏性C、快速性正确答案：B2.在电网正常运行，采用三相星型按线方式的电流保护时，中线上的电流为(A、相电流B、额定电流C、零D、很小的不平衡电流正确答案：D3.负荷功率因数低造成的影响是(A、系统电压降低；B、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用；C、系统频率降低；D、无功损耗增大。

正确答案：B4.90° 接线的功率方向继电器，当Im=-Ib时，Um应为（A、ÜcAB、ÜBcC、UABD、ÜAC正确答案：D5.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(）的后果。

A、误动B、损坏C、拒动D、正向故障拒动或反向故障误动正确答案：D6.当系统运行方式变小时，过电流保护和低电压保护的保护范围是（A、电流保护变大，电压保护变大B、电流保护变大，电压保护变小C、电流保护变小，电压保护变大D、电流保护变小，电压保护变小正确答案：C7.在三段式电流保护中各段之间的灵敏度大小的关系为（A、瞬时电流速断最高，限时电流速断最低B、瞬时速断最高，过流保护最低C、限时电流速断最高，瞬时速断最低D、过流保护最高，瞬时速断最低正确答案：D8.当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为（）。

A、欠补偿方式B、电容补偿C、过补偿方式D、全补偿方式正确答案：C9.下列关于电流差动保护说法正确的是（）A、电流差动保护只能反应电流大小不能反应电流相位B、电流差动保护反应的是故障与正常时电流的差值而构成的C、电流差动保护是基于基尔霍夫电流定律构成的D、电流差动保护的范團是本线路全长，具有绝对的可靠性正确答案：C10.电力系统最危险的故障是（）。

一、填空题每空1分,共18分1、电力系统发生故障时,继电保护装置应 将故障 部分切除,电力系统出现不正常工作时,继电保护装置一般应 发出信号 ;2、继电保护的可靠性是指保护在应动作时 不拒动 ,不应动作时 不误动 ;3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定,其灵敏性通常用 保护范围的大小 来表示;4、距离保护是反应 故障点到保护安装处 的距离,并根据距离的远近确定 动作时间 的—种保护;5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中, 方向圆阻抗继电器 受过渡电阻的影响最大, 全阻抗继电器 受过渡电阻的影响最小;6、线路纵差动保护是通过比较被保护线路首末端电流的 大小 和 相位 的原理实现的,因此它不反应 外部故障 ;7、在变压器的励磁涌流中,除有大量的直流分量外,还有大量的 高次谐波 分量,其中以 二次谐波 为主;8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动,即 采用速饱和中间变流器, 二次谐波制动的方法 和 间断角鉴别的方法 ;二、单项选择题每题1分,共12分1、电力系统最危险的故障是 C ;A 单相接地B 两相短路C 三相短路2、继电保护的灵敏系数sen K 要求 C ; A 1sen K < B 1sen K = C 1sen K >3、定时限过电流保护需要考虑返回系数,是为了 B ;A 提高保护的灵敏性B 外部故障切除后保护可靠返回C 解决选择性4、三段式电流保护中,保护范围最小的是 AA 瞬时电流速断保护B 限时电流速断保护C 定时限过电流保护5、三种圆特性的阻抗继电器中, B 既能测量故障点的远近,又能判别故障方向A 全阻抗继电器；B 方向圆阻抗继电器；C 偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器,当测量阻抗430m Z =∠︒Ω时,该继电器处于 A 状态;A 动作B 不动作C 临界动作7、考虑助增电流的影响,在整定距离保护II 段的动作阻抗时,分支系数应取 A ;A 大于1,并取可能的最小值B 大于1,并取可能的最大值C 小于1,并取可能的最小值8、从减小系统振荡的影响出发,距离保护的测量元件应采用 B ;A 全阻抗继电器；B 方向圆阻抗继电器；C 偏移圆阻抗继电器9、被保护线路区内短路并伴随通道破坏时,对于相差高频保护 AA 能正确动作B 可能拒动C 可能误动10、如图1所示的系统中,线路全部配置高频闭锁式方向纵联保护,k 点短路,若A-B 线路通道故障,则保护1、2将 C ;A 均跳闸B 均闭锁C 保护1跳闸,保护2 闭锁11、变压器电流速断保护与 C 保护配合,以反应变压器绕组及变压器电源侧引出线套管上的各种故障;A 过电流B 过负荷C 瓦斯12、双绕组变压器纵差动保护两侧电流互感器的变比,应分别按两侧 B 选择;A 负荷电流B 额定电流C 短路电流三、简答题共32分1、何谓主保护、后备保护何谓近后备保护、远后备保护8分答：所谓主保护是指能以较短时限切除被保护线路或元件全长上的故障的保护装置;2分考虑到主保护或断路器可能拒动而配置的保护,称为后备保护;2分当电气元件的主保护拒动时,由本元件的另一套保护起后备作用,称为近后备;2分当主保护或其断路器拒动时,由相邻上一元件的保护起后备作用称为远后备;2分2、有一方向阻抗继电器,若正常运行时的测量阻抗为3.530,∠︒Ω要使该方向阻抗继电器在正常运行时不动作,则整定阻抗最大不能超过多少设75sen ϕ=︒8分答：为了使该方向阻抗继电器在正常运行时不动作,其对应于30m ϕ=︒时的动作阻抗m Z 最大不能超过3.5Ω,3分 又知其75sen ϕ=,如图所示,整定阻抗最 大不能超过 3.5/cos(7530) 4.95set Z =︒-︒=Ω 5分 3、何谓比率制动特性对具有比率制动特性的差动继电器,何谓最大制动比、最小工作电流、拐点电流8分答：比率制动特性是指继电器的动作电流和继电器的制动电流的关系特性;2分如图,最大制动比.max .max .max ;set res res I K I =2分 g 点所对应的动作电流.min set I 称为最小动作电流；2分相对应的制动电流.res g I称为称为拐点电流;2分4、变压器纵差动保护中,不平衡电流产生的原因是什么8分答：不平衡电流产生的原因是：1.变压器两侧电流互感器的计算变比与实际变比不一致2分；2.变压器带负荷调节分接头2分；3.电流互感器有传变误差2分；4.变压器的励磁电流2分;5、零序电流灵敏I 段与零序电流不灵敏I 段的区别是什么分别在那种情况下起作用区别: 零序电流灵敏I 段与零序电流不灵敏I 段的定值整定原则不同,动作灵敏度不同零序电流灵敏I 段动作灵敏度高,作为全相运行、发生接地故障时的接地保护,非全相运行时需退出运行；零序电流不灵敏I 段的动作灵敏度低,作为非全相运行、发生接地故障时的接地保护 四、计算题共38分1、如图2所示的网络中,已知,线路每公里的正序阻抗10.4/km Z =Ω，E ϕ=.max 0.3s X =Ω，.min 0.3,s X =Ω.max 150A A B L I -=。

继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护习题和答案《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。

( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

( √ )4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

( × ) ( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（C ）。

(A)机电型、晶体管型、整流型、集成电路型、微机型； (B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。

2、电力系统最危险的故障是（C）。

(A)单相接地； (B)两相短路； (C)三相短路。

3、电力系统短路时最严重的后果是（C）。

(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏； (C)破坏电力系统运行的稳定性。

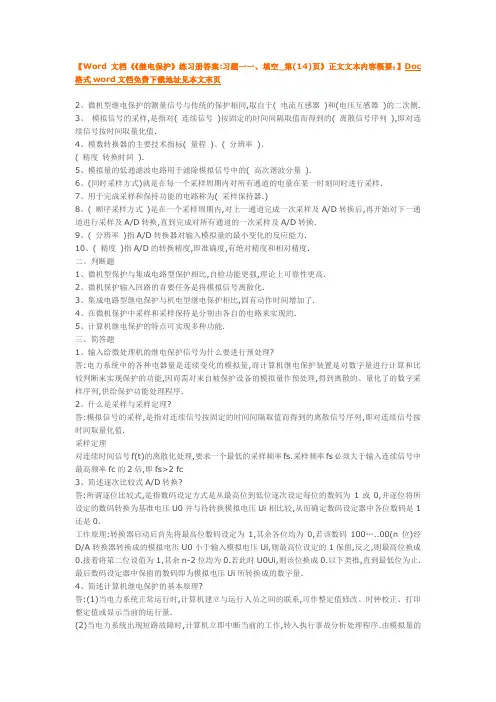

2、微机型继电保护的测量信号与传统的保护相同,取自于( 电流互感器)和(电压互感器)的二次侧.3、模拟信号的采样,是指对( 连续信号)按固定的时间间隔取值而得到的( 离散信号序列),即对连续信号按时间取量化值.4、模数转换器的主要技术指标( 量程)、( 分辨率)、( 精度转换时间).5、模拟量的低通滤波电路用于滤除模拟信号中的( 高次谐波分量).6、(同时采样方式)就是在每一个采样周期内对所有通道的电量在某一时刻同时进行采样.7、用于完成采样和保持功能的电路称为( 采样保持器.)8、( 顺序采样方式)是在一个采样周期内,对上一通道完成一次采样及A/D转换后,再开始对下一通道进行采样及A/D转换,直到完成对所有通道的一次采样及A/D转换.9、( 分辨率)指A/D转换器对输入模拟量的最小变化的反应能力.10、( 精度)指A/D的转换精度,即准确度,有绝对精度和相对精度.二、判断题1、微机型保护与集成电路型保护相比,自检功能更强,理论上可靠性更高.2、微机保护输入回路的首要任务是将模拟信号离散化.3、集成电路型继电保护与机电型继电保护相比,固有动作时间增加了.4、在微机保护中采样和采样保持是分别由各自的电路来实现的.5、计算机继电保护的特点可实现多种功能.三、简答题1、输入给微处理机的继电保护信号为什么要进行预处理?答:电力系统中的各种电器量是连续变化的模拟量,而计算机继电保护装置是对数字量进行计算和比较判断来实现保护的功能,因而需对来自被保护设备的模拟量作预处理,得到离散的、量化了的数字采样序列,供给保护功能处理程序.2、什么是采样与采样定理?答:模拟信号的采样,是指对连续信号按固定的时间间隔取值而得到的离散信号序列,即对连续信号按时间取量化值.采样定理对连续时间信号f(t)的离散化处理,要求一个最低的采样频率fs.采样频率fs必须大于输入连续信号中最高频率fc的2倍,即fs>2 fc3、简述逐次比较式A/D转换?答:所谓逐位比较式,是指数码设定方式是从最高位到低位逐次设定每位的数码为1或0,并逐位将所设定的数码转换为基准电压U0并与待转换模拟电压Ui相比较,从而确定数码设定器中各位数码是1还是0.工作原理:转换器启动后首先将最高位数码设定为1,其余各位均为0,若该数码100…..00(n位)经D/A转换器转换成的模拟电压U0小于输入模拟电压Ui,则最高位设定的1保留,反之,则最高位换成0.接着将第二位设值为1,其余n-2位均为0.若此时U0Ui,则该位换成0.以下类推,直到最低位为止.最后数码设定器中保留的数码即为模拟电压Ui所转换成的数字量.4、简述计算机继电保护的基本原理?答:(1)当电力系统正常运行时,计算机建立与运行人员之间的联系,可作整定值修改、时钟校正、打印整定值或显示当前的运行量.(2)当电力系统出现短路故障时,计算机立即中断当前的工作,转入执行事故分析处理程序.由模拟量的转换通道完成对电流、电压模拟量故障信号的变换,再经采样和A/D变换器变成数字量信号送入计算机.计算机按预定的分析处理程序进行保护的运算,运算结果与整定值比较,判断是否发生了短路故障.为了保证保护动作的正确性,还需要把短路其位置及其它辅助开关的状态由开关量输入通道送入计算机.最后由开关量输出通道送出断路器事故跳闸的命令.四、综合题1、计算机继电保护与传统式继电保护有何不同点?答:计算机继电保护与传统继电保护装置相比较,具有如下特点:可实现多种功能传统式继电保护装置的功能较单一,即检测电力系统的短路故障并发出相应信号.计算机继电保护系统除实现保护功能外,还可实现诸如测量、监视及人机对话等功能,而且这部分工作占用了系统的绝大部分时间.2、可获得多种保护特性,且容易获得较复杂的保护特性.对传统式继电保护装置是编号与某几种数字模型对应的软件(即几种保护算法)来实现多种保护特性.简单的保护特性与复杂的保护特性的不同仅在软件编号上.。

1-1什么是故障,异常运行方式和事故? 它们之间有何不同? 有何联系?答: 电力系统运行中,电气元件发生短路,断线时的状态均视为故障状态;电气元件超出正常允许工作范围,但没有发生故障运行,属于一场运行方式, 即不正常工作状态;当电力系统发生故障和不正常运行方式时,若不及时处理或者处理不当, 则将引发系统事故,事故是指系统整体或部分的工作遭到破坏,并造成对用户少供电或电能质量不符合用电标准,甚至造成人身伤亡和电气设备损坏等严重后果.故障和异常运行方式不可以避免,而事故可以避免发生.1-2常见故障有哪些类型?故障后果体现在哪些方面?答:常见故障是各种类型短路,包括相间短路和接地短路,另外,还有输电线路断线,旋转电机,变压器同一相绕组匝间短路等,以及由上述几种故障组合成的复杂的故障.故障会使故障设备损坏或烧毁;短路电路通过非故障设备产生热效应和力效应,使非故障元件损坏或缩短使用寿命;造成系统中部分地区电压值大幅下降,破坏电能用户正常工作,影响产品质量;破坏电力系统中各发电厂之间并联运行稳定性,使系统发生震荡, 从而使事故扩大,甚至整个电力系统瓦解.1-3什么是主保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？答：一般把反应被保护在主保护系统元件严重故障、快速动作与跳闸的保护装置称为主保护，而把在主保护系统失效时备用的保护称为后备保护。

当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，故称为近后备保护。

远后备保护对相邻元件保护各种原因的拒动均能起到后备保护的作用，同时它实现简单、经济、因此要优先采用，只有在远后备保护不能满足要求时才考虑采用近后备保护。

辅助保护是为了补充主保护和后备保护的不足而增设的简单保护，如用电流速断保护来加速切除故障或消除方向元件的死区。

1-4继电保护装里的任务及其基本要求是什么？答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其他自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。

《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。

( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。

( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（ C ）。

(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。

2、电力系统最危险的故障是（ C ）。

(A)单相接地； (B)两相短路； (C)三相短路。

3、电力系统短路时最严重的后果是（ C ）。

(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。

继电保护习题及答案《电⼒系统继电保护原理》⼀、名词解释1、选择性：保护装置动作时仅将故障元件从⼒系统中切除，使停电范围尽量减少，使系统⾮故障部分继续运⾏。

2、可靠性：在保护装置规定的保护范围内发⽣了它应该反映的故障时，保护装置应可靠地动作（即不拒动，称信赖性）⽽在不属于该保护装置动作的其他情况下，则不应该动作（即不误动，称安全性）。

3、灵敏性：保护装置对其保护范围内的故障或不正常状态的反应能⼒，常⽤灵敏系数来衡量。

4、继电特性：可靠性、快速性、灵敏性、选择性。

这是四条基本要求。

继电器的输⼊信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号⽴刻从y=0跳跃到y=ym,即常开触点从断到通。

⼀旦触点闭合，输⼊量x继续增⼤，输出信号y 将不再起变化。

当输⼊量x从某⼀⼤于xx值下降到xf,继电器开始释放，常开触点断开。

我们把继电器的这种特性叫做继电特性，也叫继电器的输⼊-输出特性。

5、主保护：指能满⾜系统稳定性和设备安全性的要求。

能以最快速度有选择性的切除被保护设备和线路的故障的保护。

6、精确⼯作电流：通常情况下，在阻抗继电器的最灵敏⾓⽅向上，继电器的动作阻抗就等于其整定阻抗，即Zop=Zset。

但是当测量电流较⼩时，由于测量误差、计算误差、认为设定动作门槛等因素的影响，会使继电器的动作阻抗变⼩，使动作阻抗降为0.9Zset对应的测量电流，称为最⼩精确⼯作电流，⽤Iac.min 表⽰。

为了将继电器的动作阻抗误差限制在⼀定范围内，规定当动作阻抗为0．9整定阻抗时所对应的最⼩动作电流，称之为阻抗继电器的最⼩精确⼯作电流。

7、重合闸后加速保护：当线路发⽣故障后，保护有选择性地动作切除故障，重合闸进⾏⼀次重合以恢复供电。

若重合于永久性故障时，保护装置即不带延时⽆选择性地动作断开断路器，这种⽅式称为重合闸后加速。

该⽅式适⽤于35KV以上的⽹络及重要负荷供电的送电线。

8、励磁涌流：当变压器空载投⼊和外部故障切除后电压恢复时，可能出现的数值很⼤的励磁电流称之为励磁涌流。

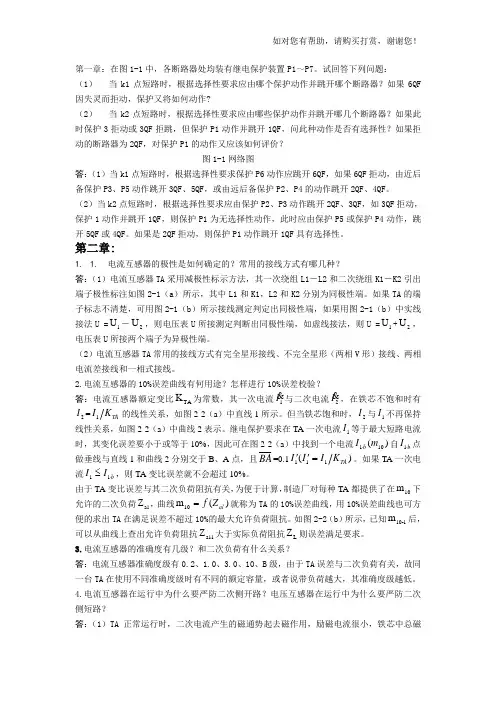

第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。

试回答下列问题：（1） 当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF因失灵而拒动，保护又将如何动作?（2） 当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF 拒跳，但保护P1动作并跳开1QF ，问此种动作是否有选择性？如果拒动的断路器为2QF ，对保护P1的动作又应该如何评价？图1-1网络图答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF ，如果6QF 拒动，由近后备保护P3、P5动作跳开3QF 、5QF ，或由远后备保护P2、P4的动作跳开2QF 、4QF 。

（2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF 、3QF ，如3QF 拒动，保护1动作并跳开1QF ，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF 或4QF 。

如果是2QF 拒动，则保护P1动作跳开1QF 具有选择性。

第二章:1. 1. 电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：（1）电流互感器TA 采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a ）所示，其中L1和K1，L2和K2分别为同极性端。

如果TA 的端子标志不清楚，可用图2-1（b ）所示接线测定判定出同极性端，如果用图2-1（b ）中实线接法U =1U －2U ，则电压表U 所接测定判断出同极性端，如虚线接法，则U =1U +2U ，电压表U 所接两个端子为异极性端。

（2）电流互感器TA 常用的接线方式有完全星形接线、不完全星形（两相V 形）接线、两相电流差接线和一相式接线。

2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？答：电流互感器额定变比TA K 为常数，其一次电流1I 与二次电流2I ，在铁芯不饱和时有2I =TA K I 1的线性关系，如图2-2（a ）中直线1所示。

《继电保护原理》（高起专）习题答案一、单选题1、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（ B ）。

(A) 2.5 (B) 5 (C)7.5 (D)102、中性点直接接地系统，最常见的短路故障是（ D ）。

(A)金属性两相短路(B)三相短路(C)两相接地短路(D)单相接地短路3、电力系统的运行方式分为（ D ）方式。

(A)正常运行和故障运行(B)最大运行和最小运行(C)正常运行、特殊运行(D)最大运行、最小运行、正常运行4、输电线路通常要装设（ C ）。

(A)主保护(B)后备保护(C)主保护和后备保护(D)近后备和辅助保护5、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（ A ）。

(A)相同(B)不同(C)两相短路残压高于三相短路(D)三相短路残压高于两相短路6、一般（ A ）保护是依靠动作值来保证选择性。

(A)瞬时电流速断(B)限时电流速断(C)定时限过电流（D）过负荷保护7、低电压继电器与过电压继电器的返回系数相比，（ B ）。

(A)两者相同(B)过电压继电器返回系数小于低电压继电器(C)大小相等(D)低电压继电器返回系数小于过电压继电器8、电磁型过电流继电器返回系数不等于1的原因是（ D ）。

(A)存在摩擦力矩(B)存在剩余力矩(C)存在弹簧反作用力矩(D)存在摩擦力矩和剩余力矩9、输电线路相间短路的电流保护，则应装设（ D ）保护。

(A)三段式电流(B)二段式电流(C)四段式电流(D)阶段式电流10、按比幅式原理构成的全阻抗继电器的动作条件是（ B ）。

(A) ≥(B) ≤(C) ≥（D）≥11、电力系统振荡时，系统中存在（ A ）分量电流。

(A)正序(B)正序、负序和零序(C)负序和零序(D)正序和负序12、影响距离保护正确动作的分支系数与网络接线方式有关，其值（ D ）。

(A)大于1 (B)等于1 (C)小于1 (D)可能大于1或等于1或小于113、线路纵联差动保护可作线路全长的（ A ）保护。

一、填空1、对继电保护基本性能的要求是选择性，速动性，灵敏性，可靠性。

2、电流继电器的返回电流与动作电流的比值称为继电器的返回系数。

3、反应电流增大而瞬时动作的保护称为无时限电流速段保护。

4、定时限过电流保护的动作时限是按阶梯原则来选择。

5、要实现变压器纵联差动保护的必需条件是n TA2/ n TA1 = n T 。

6、继电器的继电特性是继电器的启动，继电器的返回。

7、自动重合闸的后加速是指选择在先，加速在后。

“后加速”的配合方式广泛地应用于35kV 以上的网络及对重要负荷供电的送电线路上。

8、中性点经消弧线圈接地电网中，采用的补偿方式有完全补偿，欠补偿，过补偿等 3 种补偿，广泛应用过补偿。

9、10000KVA以上35/6.3（10.5）变压器一般采用纵联差动保护。

10、在中性点非直接接地放射性线路中，两点接地时，相间短路电流保护的接线方式；两相星形以接线方式应用较广。

11、继电保护装置组成部分一般包括测量部分，逻辑部分，执行部分。

12、电力系统最小运行方式是指在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。

13、距离保护是反应保护安装处至故障点之间的距离，并根据距离的远近而确定动作时限的一种保护装置。

14、瞬时故障指可在短时间内自行恢复的故障。

15、零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度较高。

16、瓦斯保护是反应变压器内部气体的流量和流动的速度而动作的保护。

17、反时限过电流保护主要用在6~10kV的网络中，作为馈线和电动机的保护。

二、简答题1、中性点非直接接地电网为什么要经消弧线圈接地，消弧线圈的补偿方式？答：中性点非直接接地系统当发生单相接地故障时，接地点的电容电流很大，那么单相接地短路会过渡到相间短路，因此在中性点假装一个电感线圈。

单相接地时他产生的感性电流，去补偿全部或部分电容电流。

这样就可以减少流经故障点的电流，避免在接地点燃起电弧。

第一章填空题：1.电力系统继电保护应满足(选择性)(速动性)(灵敏性)(可靠性)四个基本要求。

2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和(断路器跳闸)的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。

7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。

选择题：8我国继电保护技术发展过了五个阶段，其发展顺序是CA机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型9电力系统最危险的故障CA单相接地B两相短路C三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性11.继电保护的灵敏度系数K1m要求（C）(A)K1m<1(B)K1m=1(C)K1m>112.线路保护一般装设两套，它们是(B)(A)主保护(B)一套为主保护，另一套为后备保护(C)后备保护判断题：13.电气设备过负荷时，继电保护应将过负荷保护设备切除。

（错）14.电力系统继电保护装置通常应在保护选择性的前提下，使其快速动作。

（对）15.电力系统在不正常工作状态时，继电保护不但发出信号，同时也把不正常工作的设备切除（错）16.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。

（错）第二章1.瞬时电流速断保护的保护范围随运行方式和故障类型而变。

2.瞬时电流速断保护的保护范围在被保护线路始端，在最小运行方式下，保护范围最小。

3.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围，故只需带0.5S延时即保证选择性。

第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护习题+参考答案一、单选题（共30题，每题1分，共30分）1、变电站中将交流一次侧大电流转换成二次电流,供给测量、保护等二次设备使用的电气设备是( )。

A、电流互感器B、变压器C、电压互感器正确答案：A2、某企业的电动机装设过热保护,在运行中由于过负荷产生过热,当积累热量达到过热积累告警定值时保护将起动()。

A、过热告警B、过热闭锁C、过热跳闸D、过热禁止再起动正确答案：A3、规程规定:6-10kV 电网中接地电容电流大于 30A 时,中性点接地方式采用( )。

A、直接接地B、经消弧线圈接地C、经电阻接地正确答案：B4、微机保护采样时采样频率 fs 与采样信号中所含最高频率成分 fmax 的频率的关系为( )A、fs> 2fmaxB、fs>fmaxC、fs<2fmaxD、fs正确答案：A5、电力系统中作为联系发电厂与用户的中间环节,具有汇集电能和分配电能、变换电压和交换功率等功能的称为( )。

A、变压器B、变电站C、发电厂正确答案：B6、电动机的各种非接地的不对称故障包括( )、断相、相序接反以及供电电压较大不平衡等。

A、过电流B、过负荷C、电动机匝间短路正确答案：C7、变压器气体保护的主要元件是气体继电器,又称( )A、瓦斯继电器B、中间继电器C、电流继电器D、电压继电器正确答案：A8、变压器油箱外故障包括套管破碎通过外壳发生的单相接地故障、引出线的套管闪络故障及( )等。

A、出线上的相间故障B、绕组与铁芯之间的单相接地故障C、相绕组匝间短路D、绕组间的相间故障正确答案：A9、绝缘监视装置反应中性点不接地系统发生单相接地故障时,系统出现( )而动作发出信号A、正序电压B、零序电流C、零序电压正确答案：C10、电流互感器常用的接线方式有( )、两相不完全星形接线、两相电流差接线等。

A、三相不完全星形接线B、两相完全星形接线C、三相完全星形接线正确答案：C11、电力系统继电保护采用( )衡量其可靠性。

1 绪论1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。

答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有的电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源测的断路器，造成事故扩大；（3）在高压电网中难以满足灵敏度的要求。

近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只能切除主保护要跳开的断路器，不造成事故的扩大；（3）在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。

2电流的电网保护2.5 说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏度性和速动性？答：电流速断保护的动作电流必须按照躲开本线路末端的最大短路电流来整定，即考电流整定值保证选择性。

这样，它将不能保护线路全长，而只能保护线路全长的一部分，灵敏度不够。

限时电流速断的整定值低于电流速断保护的动作短路，按躲开下级线路电流速断保护的最大动作范围来整定，提高了保护动作的灵敏性，但是为了保证下级线路短路时不误动，增加一个时限阶段的延时，在下级线路故障时由下级的电流速断保护切除故障，保证它的选择性。
