2022年上海市静安区中考物理二模试卷一、单选题（本大题共6小题，共12.0分）1. 收音机播放时，调节音量，是为了改变声音的( )A. 速度B. 响度C. 音调D. 音色2. 原子中绕核高速运转的粒子名称及其电性是( )A. 电子、带负电B. 中子、不带电C. 质子、带正电D. 核子、正电3. 常说的“镜中花、水中月”是由于( )A. 光的反射所形成的实像B. 光的折射所形成的实像C. 光的反射所形成的虚像D. 光的折射所形成的虚像4. 下列实例或现象中，利用水的比热容比较大这一特性的是( )A. 木块能漂浮在水面上B. 汽车发动机用水做冷却剂C. 化学实验中用排水法集气D. 满装饮料瓶不宜放入冰箱冷冻5. 足球被踢出后，在水平地面上滚动一段距离后停下来，则下列说法正确的是( )A. 足球滚动一段距离最终静止，是因为没有力维持它运动B. 足球滚动一段距离最终静止，是因为足球重力做功造成C. 在滚动过程中，足球的速度变小，其惯性变小D. 在滚动过程中，足球的速度变小，其动能变小6. 甲、乙两小车从同一地点开始在同一直线上做匀速运动，它们的s−t图像如图所示，已知乙比甲先运动16秒，若在某时刻测得两车相距12米，则( )A. 两车的运动方向一定相反B. 两车的运动方向可能相反C. 此时甲车的运动时间一定为4秒D. 此时甲车的运动时间可能为28秒二、填空题（本大题共6小题，共19.0分）7. 手电筒中一节干电池的电压为______伏。
奥斯特实验表明通电导线周围存在______。
家庭电路中，电能表的计量单位是______。
8. 凸透镜对光有______作用(选填“会聚”或“发散”)，这是光的______现象(选填“反射”或“折射”)。
若拍照时发现景物的像过大，则相机镜头应______景物一些(选填“靠近”或“远离”)。
9. 重为15牛的物块，在大小为2牛的水平拉力作用下沿水平面做匀速直线运动，10秒内前进了6米。

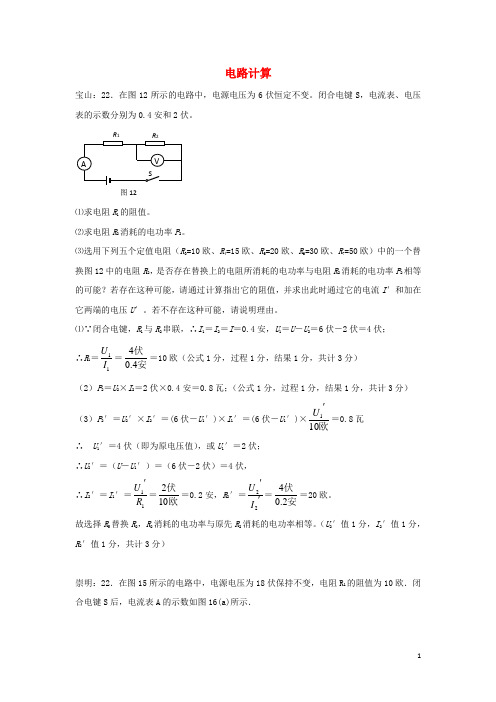

电路计算宝山：22．在图12所示的电路中，电源电压为6伏恒定不变。
闭合电键S ，电流表、电压表的示数分别为0.4安和2伏。
⑴求电阻R 1的阻值。
⑵求电阻R 2消耗的电功率P 2。
⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2，是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I ′和加在它两端的电压U ′。
若不存在这种可能，请说明理由。
⑴∵闭合电键，R 1与R 2串联，∴I 1＝I 2＝I ＝0.4安，U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分，过程1分，结果1分，共计3分） （2）P 2＝U 2×I 2＝2伏×0.4安＝0.8瓦；（公式1分，过程1分，结果1分，共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101'U ＝0.8瓦∴ U 1′＝4伏（即为原电压值），或U 1′＝2伏； ∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏，∴I 2′＝I 1′＝11R U '＝欧伏102＝0.2安，R 2′＝''22I U ＝安伏2.04＝20欧。
故选择R 5替换R 2，R 2消耗的电功率与原先R 2消耗的电功率相等。
（U 2′值1分，I 2′值1分，R 2′值1分，共计3分）崇明：22．在图15所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧．闭合电键S 后，电流表A 的示数如图16(a)所示．图12R 1（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R 2，并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端，要求在移动变阻器滑片P 的过程中电压表示数的变化量最大。
2022年上海中考二模（6月）各区分类汇编（学生版）专题04伏安法测电阻、测电功率1.（2022宝山二模）在“测定小灯泡的电功率”实验中，所用器材有：电源 (数节新干电池串联而成) ，滑动变阻器R，待测小灯L(只有所标“0.2A”字样清晰可见)，电压表V1 和电压表V2、电流表A、开关S及导线若干。
将电源、小灯L、电流表A、开关以及滑动变阻器R正确连入电路后，分别将两个电压表并联在电路中。
实验步骤正确，闭合开关时，发现各电表的示数如图13 所示。
接着移动变阻器的滑片直至小灯L 正常发光，发现此过程中有一个电压表的示数始终未变，而另一个电压表的示数变化了0.5 伏。
① 一节新干电池的电压为 (1) 伏。
本实验使用 (2) 节干电池组成电源。
② 图14 为实验电路图(电压表未画出)，连接电路时，电压表V1 连接在 (3) 两点间，电压表V2连接在 (4) 两点间 (均选填“ab”、“bc”或“ac”)。
③ 待测小灯L 的额定功率 (5) 瓦。
2.（2022崇明二模）小梦同学做“测定小灯泡额定功率”实验，所用的电源是新的干电池，小灯的额定电压模糊不清，可能3.5伏也可能2.5伏，估计小灯的额定功率在0.5瓦至0.9瓦之间。
该同学选了两节干电池串联并正确连接电路，实验步骤正确，闭合电键，观察到电压表和电流表的示数分别为1伏和0.1安，移动滑动变阻器的滑片，小灯亮度有变化，但始终偏暗，不能正常发光。
该同学经过思考发现了问题，对实验器材进行了适当的调整，然后重新实验，闭合电键，移动滑动变阻器的滑片，发现滑片在中点位置时，小灯正常发光。
根据以上信息完成下列问题：(1)在答题卡规定位置上画出该同学的实验电路图；(2)调整实验器材前小灯不能正常发光的原因是。
(3)小灯的额定电压为伏，小灯正常发光时，变阻器连入电路的电阻为欧；(4)小灯的额定功率为瓦.3.（2022虹口二模）小王做“测定小灯泡的电功率”实验，现有电源（电压保持不变）、额定电流相同的小灯泡甲和乙（甲标有“3.8V0.3A”字样）、电流表、电压表（只有0—3伏档完好）、滑动变阻器、开关及导线若干。
上海市2022年中考第二次模拟考试物理（本卷共20小题，考试时间：80分钟试卷满分：70分）考生注意：1.试卷第1~20题为物理部分，第21~41题为化学部分，第42题开始为跨学科案例分析部分。
2.试卷满分135分。
考试时间120分钟。
3.按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。
一、选择题（下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
本大题6小题，每小题2分，共12分）1.下列关于宇宙的认识错误的是( )。
A．太阳是宇宙的中心； B．宇宙是无边的、膨胀的；C．地球是太阳系中的行星之一；D．宇宙是由大量不同层次的星系构成的2.在公共场所交谈要轻声，是指要控制声音的（）。
A．音色 B．响度 C．音调 D．频率3.下列生活中的现象均与气压有关，其中一个利用的原理与另外三个不同的是（）。
A.吸饮料B.拔火罐C.高压锅煮饭D.吸盘紧贴在墙面4.首先发现电磁感应现象的科学家是（）。
A．法拉第 B．阿基米德 C．奥斯特 D．托里拆利5.甲铁块质量是乙铁块的3倍，吸收相同的热量，则甲、乙两铁块的比热容之比和升高的温度之比分别为（）。
A.1：1，1：3B.1：3，1：3C.1：1，3：1D.3：1，3：16.小华在家学做菜，厨房里菜香四溢，这个现象说明（）。
A.分子间存在空隙B.分子间存在引力C.分子间存在斥力D.分子不停地做无规则运动二、填空题（本大题7小题，每空1分，共23分）7.甲、乙两辆汽车都做匀速直线运动，其路程S随时间t变化的图象如图所示。
从图象可知，车的速度大；5s内乙车通过的路程是m。
8.如图所示，甲、乙两质地均匀的正方体放在水平地面上，它们的边长之比，质量之比，则它们对地面的压力之比_________，对地面的压强之比________。
9.我国家庭电路中用__________辨别零线和火线，为了防止触电，必须把用电器的开关连接在___________线上；电灯与电视机等家用电器是__________（选填“串联”或“并联”）的。
2023年上海市16区物理中考二模试题分类汇编电学计算
一、电路基础知识计算题
1. 已知电阻R1=10Ω，电阻R2=20Ω，串联连接，求总电阻。
2. 电路中有三个电阻，分别为R1=5Ω，R2=10Ω，R3=15Ω，并联连接，求总电阻。
3. 电路中有一个电阻R=30Ω，通过该电阻的电流为3A，求电压。
4. 电路中有一个电阻R=50Ω，通过该电阻的电压为100V，求电流。
二、电功和电能计算题
1. 电路中有一个电阻R=20Ω，通过该电阻的电流为5A，求电功。
2. 电路中有一个电阻R=30Ω，通过该电阻的电压为60V，求电功。
3. 电路中有一个电阻R=40Ω，通过该电阻的电流为2A，求电能。
4. 电路中有一个电阻R=25Ω，通过该电阻的电压为125V，求电能。
三、电路中的功率计算题
1. 电路中有一个电阻R=15Ω，通过该电阻的电流为3A，求功率。
2. 电路中有一个电阻R=25Ω，通过该电阻的电压为100V，求功率。
3. 电路中有一个电阻R=30Ω，通过该电阻的电流为4A，求功率。
4. 电路中有一个电阻R=40Ω，通过该电阻的电压为120V，求功率。
以上是电学计算的一些基础题目，希望对你有帮助。
2022年上海市徐汇区中考物理二模试卷一、单选题（本大题共6小题，共12.0分）1. 电视遥控器上的“音量”键可以调节声音的( )A. 响度B. 音调C. 音色D. 频率2. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是( )A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程3. 如图所示，通电螺线管周围有四个小磁针E、F、P、Q(图中涂黑端为N极)，当小磁针静止时指向正确的是( )A. EB. FC. PD. Q4. 甲、乙两小车分别从P、Q两点出发，沿同一直线匀速运动，它们的s−t图像分别如图(a)(b)所示，甲比乙晚1秒出发，甲出发5秒后两车相遇，则P、Q两点间的距离( )A. 可能等于1米B. 可能等于17.5米C. 可能等于16米D. 一定等于19米5. 在如图所示的电路中，电源电压保持不变，开关S1闭合。
当开关S2由断开到闭合时，电路中( )A. 电压表V示数与电流表A1示数的比值变小B. 电压表V示数与电流表A示数的比值变小C. 电压表V示数与电流表A示数的乘积不变D. 电压表V示数与电流表A1示数的乘积变大6. 体积相同、密度不同的甲、乙两个物体分别挂在测力计A、B下方，将它们浸入液体后甲、乙两物体如图所示保持静止。
则关于甲、乙的密度ρ甲、ρ乙和测力计A、B示数F A、F B大小的判断，正确的是( )A. 若ρ甲大于ρ乙，F A可能大于F BB. 若ρ甲大于ρ乙，F A一定大于F BC. 若ρ甲小于ρ乙，F A可能大于F BD. 若ρ甲小于ρ乙，F A一定大于F B二、填空题（本大题共7小题，共23.0分）7. 家庭电路中，电灯与电视机是______的(选填“串联”或“并联”)，标有“220V40W”字样的电灯正常工作时，两端的电压为______伏，正常工作5小时，耗电______度。
8. 生活中的很多安全规范都蕴涵着物理学原理。
装饮料的易拉罐标签上标注有“禁止0℃以下冷冻”的字样，是因为饮料结冰后，质量不变，密度______，体积______(以上两空均选填“变大”或“变小”)，极可能将易拉罐撑破引起爆炸；高架桥入口竖立如图所示标志，表示需限制过桥车辆的______(选填“质量”或“速度”)，防止损伤桥梁结构。
2022年上海市松江区中考物理二模试卷一、单选题（本大题共6小题，共12.0分）1. 在太阳系中．月球属于( )A. 恒星B. 行星C. 卫星D. 彗星2. 戴口罩是防止新冠病毒传播的有效措施，当你戴上口罩与人交谈时，需提高声音的( )A. 响度B. 音色C. 音调D. 频率3. 如图所示，重为3牛的南汇水蜜桃，从树上落下的过程中受到大小恒为1.2牛的空气阻力作用。
在下落过程中，水蜜桃所受合力的大小为( )A. 4.2牛B. 0牛C. 3牛D. 1.8牛4. 在探究凸透镜成像规律的实验中，若在光屏上得到一个倒立、缩小的实像，这时测得光屏到凸透镜的距离为12厘米，则该凸透镜的焦距可能为( )A. 15厘米B. 8厘米C. 6厘米D. 4厘米5. 甲、乙两车同时同地沿同一直线开始做匀速直线运动，速度分别为v甲、v乙，甲车的s−t 图像如图所示，经过4秒，两车相距6米，则( )A. v乙一定为2.5米/秒B. v乙一定为0.5米/秒C. v乙可能为0.5米/秒D. v乙可能为0.4米/秒6. 将两个阻值不等的电阻R1和R2按如图(a)(b)所示的方式接入电路中。
已知电源电压相同，R1小于R2，则下列判断中正确的是( )A. 电压表V1的示数等于电压表V2的示数B. 电流表A1的示数大于电流表A2的示数C. 电压表V1与电流表A1示数的比值等于电压表V2与电流表A2示数的比值D. 电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值二、填空题（本大题共6小题，共20.0分）7. 上海地区家用照明电路的电压为在______伏；奥斯特通过实验发现______周围存在磁场；额定功率为1千瓦的用电器正常工作3小时，耗电______度。
8. 2022年2月8日，北京冬奥会自由式滑雪女子大跳台决赛，谷爱凌不负众望，为中国队赢下了一块宝贵的金牌。
她从高处急速滑下，到达跳台后双膝微弯，使劲一蹬，顺势跃向空中，说明力可以改变物体的______。
2022年6月上海中考物理二模电学压轴计算题各区分类汇编（教师版）专题03 电学压轴计算题1.（2022宝山二模）在图11 电路中，电源电压为12 伏且保持不变，电阻R1 的阻值为10Ω，滑动变阻器R2 上标有“50Ω 1A”字样。
闭合开关S，滑动变阻器滑片Р 位于某处时，电压表V1 的示数为4 伏。
①求通过电阻R1 的电流I1。
② 求此时滑动变阻器R2 的功率P2。
③ 移动变阻器滑片P，在电路安全工作的前提下，求电压表V1 示数与电压表V2 示数比值的范围。
①I1 = = = 0.4A②P2 = U2 I2 = (12V − 4V) × 0.4A = 3.2W③当滑片P 在最右段时，I min = = = 0.2A，U1min= 2V 、U2max = 10V、()min = =在电路安全工作的前提下，电路中电流最大值为1 安，此时U1max = 10V 、U2min = 2V 、R2min = 2Ω 、()max = = 5 所以≤ ≤ 52.（2022崇明二模)．在图7所示的电路中，电源电压为24伏保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1.5A”字样．闭合电键S后，电流表A的示数为1安．试求：（1）求电阻R1两端的电压U1；（2）求此时滑动变阻器R2的阻值；（3）在电路安全工作的情况下，移动变阻器R2的滑片，R1R2PV请你通过计算求出电流表示数的最大变化量I最大△．（1） U1=IR1 =1安×10欧=10伏说明：公式、代入和结果各1分，共3分。
（2）R2＝U2/I＝（24伏-10伏）/1安＝14欧说明：公式、代入和结果各1分，共3分。
（3）因为电路正常工作过程中I最大=1.5安，I最小=0.9安△I最大= I最大- I最小=0.6 安说明：以上三式各1分，共3分。
3.（2022奉贤二模）如图9（a）所示，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“30Ω 2Α”字样，所用电压表的表盘如图9（b）所示。
图3 第二学期期中学习质量调研九年级理化试卷物 理 部 分一、单项选择题（共16分）1．光线从空气射入水中，若入射角为0°，则折射角为（ ） A ．0° B ．30°C ．60°D ．90° 2．在原子中，绕核高速运转的粒子是（ ） A ．质子B ．中子C ．电子D ．核子 3．四冲程汽油机在工作过程中，内能转化为机械能的是（ ） A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程 4．如图1所示，分别用力F 1、F 2、F 3匀速提起物体A ，三个力的大小关系是（ ）A ．F 1＜F 2＜F 3B ．F 1＝F 2＝F 3C ．F 1＞F 2＞F 3D ． F 2＞F 1＝F 35．甲、乙两车分别在同一直线上的M 、N 两点，同时开始沿直线做匀速运动，它们的s –t 图像分别如图2（a ）和（b ）所示。
若两车运动6秒时相遇，则M 、N 两点的距离（ ）A ．一定为2.4米B ．可能为1.8米C ．一定为4.2米D ．可能为0.6米 6．物体置于距凸透镜的焦点10厘米处，在透镜另一侧光屏上成一个放大的像。
该透镜的焦距可能为（ ） A ．5厘米B ．8厘米C ．10厘米D ．15厘米7．如图3所示，水平地面上的柱体A 、B 高度相等，其底面积S 的大小关系为A B S S >。
现分别从两柱体的上表面沿竖直方向往下切除部分后，发现 A 、B 剩余部分对地面的压力、压强恰好均相等。
则关于对切去部分的质量A B m m 、以及底面积A B S S 、的判断，正确的是 （ ）A ．AB S S >，A B m m = B ．A B S S >，A B m m >C ．A B S S <，A B m m >D ．A B S S <，A B m m <8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。
闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U。
⑵求电阻R2的阻值。
⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。
求电阻R0消耗的电功率P0。
崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。
闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：① 流过电阻R1的电流I1。
② 滑动变阻器连入电路的阻值R2。
③ 在移动变阻器滑片P的过程中电压表示数的最大变化量U最大。
（1）U1= U- U2=6伏-2伏=4伏I1=U1/R1=4伏/10欧=0.4安（2）R2=U2/I2=2伏/0.4安=5欧（3）U最大=U最大-U最小=5伏-1伏=4伏黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。
闭合电键S后，通过R1的电流为0.2安。
①求R1两端的电压U1。
②求10秒内电流通过R1做的功W1。
③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。
欧40=R 金山21．在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R 2上标有“20 2A ”字样。
闭合电键S 后，电流表的示数为0.5安。
（1） 求电阻R 1的阻值。
（2） 10秒内电流通过电阻R 1所做的功W 1。
（3） 若用定值电阻R 0替换R 1，并将R 0和R 2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R 0的阻值。
2021年上海各区中考物理二模压轴题汇总之计算：电路专题计算压轴：压强专题1.(15年奉贤区二模)如图14所示，电阻R 1标有“5Ω 1.2A 〞字样，R 2标有“20Ω 2A 〞字样，电流表A 1、A 2的量程均为0～3A ，电压表量程0～15V ，在a 、b 间接入电压可调的电源。
闭合电键S 后，为保证R 1、R 2均不损坏，求： 〔1〕允许加的最大电源电压；〔2〕滑动变阻器R 2上消耗的最大功率；〔3〕调节滑片P 的位置，求电流表A 1和电流表A 2的示数比值的最大值。
2.(15年虹口区二模)在图12〔a 〕所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧，滑动变阻器标有“50Ω 1Α〞字样。
闭合电键S 后，电流表A 的示数如图12〔b 〕所示。
〔a 〕 〔b 〕图12R 1R 2SP A V①求电阻R1两端的电压U1。
②求此时滑动变阻器R2连入电路的阻值。
③在移动变阻器滑片P的过程中电压表示数的变化量∆U最大，求该最大变化量∆U最大。
3.(15年黄浦区二模)在图11〔a〕所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A〞字样，所用电流表如图11〔b〕所示。
①假设电源电压为6伏且不变，求通过R1的电流I1.②假设电源电压可变，为使电流表A的示数能到达最大，求电源电压的范围。
① 求电键S 闭合后电流表A 2的示数。
② 现有上表所列的A 、B 、C 三种不同规格的变阻器，请在不损坏电路元件的情况下，按以下要求各选择一个变阻器取代电路中的变阻器R 2。
〔a 〕能使电路的电功率获得最大值，并求电功率最大时通过变阻器R 2的电流I 2。
〔b 〕使电路中电流表A 1示数的变化量最大，并求出该变化量ΔI 。
6.(15年松江区二模)在图12〔a 〕所示的电路中，〔a 〕 〔b 〕R 1R 2SA 2A 1图12序号 变阻器的规格 A 5Ω 3A B20Ω 2A C50Ω 1.5A电源电压为12伏保持不变，滑动变阻器R 2标有“20Ω 2A〞字样。
闭合电键，将滑片移到某一位置时，电流表A 1与A 的示数分别为0.8安和2安。
① 求电阻R 1的阻值。
② 假设不改动电路各元件的连接，在保证电路所有元件平安使用的情况下，求电阻R 2消耗电功率的最大值P 2最大。
③ 现有三组定值电阻R 1'和变阻器R 2'的组合〔如下表〕，分别替换原来的电阻R 1和变阻器R 2。
要求通过移动变阻器滑片P使电流表A 示数的变化量最大，电流表表盘如图12〔b 〕所示，电路正常工作。
〔a 〕能够实现上述要求的R 1' 、R 2' 组合的编号是______。
〔b 〕求滑动变阻器连入电路的阻值范围。
7.(15年徐汇区二模)如图12〔a 〕所示，电源电压为18伏保持不变，定编号 电阻R 1' 变阻器R 2'A5 欧 “10Ω 2A〞B 10欧 “20Ω 1A〞C 20欧 “50Ω 3A 〞 图12 VR S RP A A 1 〔a 〕 〔b 〕 〔a 〕 〔b 〕图12值电阻R 1的阻值为10欧，滑动变阻器R 2标有“150Ω 1Α〞字样，电压表V 1和电压表V 2表盘相同如图12〔b 〕所示。
闭合电键S 后,电流表示数为0.5安。
求:①电压表V 1的示数； ②电阻R 2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P ，在保证各元件都能正常工作的情况下，使电流表到达某个量程的满刻度，且使电压表V 2的变化量最大。
第一， 满足上述要求，计算出可以替换R 1的定值电阻R 0； 第二， 满足上述要求，电路消耗电功率的范围。
8.(15年杨浦区二模)如图16〔a 〕所示，电源电压为18伏保持不变，定值电阻R 1的阻值为21欧，闭合电键S 后，电流表示数为0.6安。
求:①电阻R 2的阻值；A BCD R 2R 1AS②现有标有“50Ω 2Α〞、“150Ω 1Α〞字样的滑动变阻器可供选择，有一个表盘如图〔a〕图16 〔b〕16〔b〕所示的电压表可接入电路。
中选用标有_______字样的变阻器替换电阻〔选填“R1”或“R2”〕，并把电压表接入_______两端〔选填“AB〞、“CD〞、“AB〞或“CD〞〕，在移动变阻器滑片P的过程中，使电压表示数的变化量∆U 最大。
求电压表示数的最大变化量∆U。
9.(15年闸北区二模)在图12所示的电路中，电源电压为12伏且保持不变。
电阻R1的阻值为20欧，滑动变阻器上标有“50Ω2A〞字样。
闭合电键S。
①求通过R 1的电流I 1。
②假设变阻器连入电路中的阻值为50欧时，求干路的电流I 总。
③当滑动变阻器阻值从30欧开始，两次移动滑动变阻器的滑片P ，使变阻器R 2连入电路中的电阻变化均为10欧，求两个电流表示数的变化量。
10.(15年长宁、金山区二模)21．在图12所示的电路中，电源电压保持不变，电阻R 1的阻值为30欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A 〞字样。
电键S图12A 2A 1断开时，电流表A 的示数为0.4安。
①求电源电压U 。
②闭合电键S ，将滑动变阻器滑片P 移到某点M 处，然后将滑片P 从M 点向左移动，发现电流表A 的示数的最大变化量为0.2安，将滑片P 从M 点向右移动，发现电流表A 的示数的最大变化量也为0.2安，求滑片P 在M 点时电流表A 的示数。
③求在第②小题滑片P 移动过程中，滑动变阻器R 2的取值范围。
图12PR 2AS答案1.(15年奉贤区二模)〔1〕U1最大=I1最大.R1 1分=1.2安×5欧=6伏1分〔2〕I2最大＝I最大-I1＝3安-1.2安＝1.8安1分P2最大＝U 2最大I2最大＝6伏×1.8安＝10.8瓦1分〔3〕I2最小＝U/R2大＝6伏/20欧=0.3安1分I大∶I2最小=〔I1+I2最小〕：〔I2最小〕1分=5:1〔=5〕1分2.(15年虹口区二模)①U1＝I1R1＝0.8安×10欧＝8伏②R2＝U2/ I2＝〔U－U1〕/ I＝〔18伏－8伏〕/0.8安＝12.5欧③U2大＝15伏U2小＝U－U1最大＝U－I大R1＝18伏－1安×10欧＝8伏U2最大＝U2大－U2小＝15伏－8伏＝7伏3.(15年黄浦区二模)0.4A 15V-18V4.(15年闵行区二模)〔1〕U1 =I1R1=0.6安×10欧=6伏〔2〕U2=U1=6伏I2=U2/R2=6伏∕20欧=0.3安W2 =U2I2t=6伏×0.3安×10秒=18焦〔3〕ΔI=I max－I min=2安－U/20欧=1.4安计算得：U=12伏5.(15年青浦区二模)①I1=U/R1=6伏/10欧=0.6安3分② (a)选择变阻器AI2=I－I1=3安－0.6安=2.4安3分(b) 选择变阻器BI2max=2安I2min=U/ R2max=6伏/20欧=0.3安ΔI=ΔI2=2安－0.3安=1.7安3分6.(15年松江区二模)①U1＝U＝12伏I1＝I–I2＝2安-0.8安＝1.2安1分R1＝U1/I1＝12伏/1.2安＝10欧1分②U2＝U＝12伏I2最大＝I最大- I1＝3安-1.2安＝1.8安1分P2最大＝U2I2最大1分＝12伏×1.8安＝21.6瓦1分③〔a〕 C 1分〔b〕I1'= U1/R'1=12伏/20欧=0.6安I2'最大＝I最大- I1'＝3安-0.6安＝2.4安1分R2'最小＝U2/I2'最小＝12伏/2.4安＝5欧1分∴滑动变阻器接入电路中的阻值范围是5欧≤R2'≤50欧。
1分7.(15年徐汇区二模)①U1=IR1=0.5安×10欧=5伏电压表V1的示数为5伏②U2=U-U1=18伏-5伏=13伏R2= U2/I=18伏/0.5安=26欧③第一：R0= U1大/I大=15伏/0.6安=25欧第二：I大=0.6安I小= U1小/R0=〔U- U 2大〕/R0=〔18伏-15伏〕/25欧 =0.12安P= UI小=U I小=18伏×0.12安=2.16瓦小= UI大=UI大=18伏×0.6安=10.8瓦P大2.16瓦≤P≤10.8瓦8.(15年杨浦区二模)①R＝U/I＝18V/0.6A＝30ΩR2＝R-R1＝30Ω-21Ω＝9Ω2分②答案1：选“50Ω 2Α〞变阻器替换R1，并把电压表接入AB位置。
1分当U滑=15V时，U2＝U- U滑＝18V-15V＝3VR滑＝U滑R2/ U2＝15V×9Ω/3V＝45Ω＜50Ω1分U滑=0V时，R滑=0Ω1分I最大＝U /R2＝18V/9Ω＝2A△U最大＝15V 1分答案2：选“150Ω 1Α〞变阻器替换R2，并把电压表接入CD位置。
1分当U滑=15V时，U1＝U- U滑＝18V-15V＝3VR滑＝U滑R1/ U1＝15V×21Ω/3V＝105Ω＜150Ω 1分U滑=0V时，R滑=0Ω1分I最大＝U /R1＝18V/21Ω＝0.86A＜1A△U最大＝15V 1分9.(15年闸北区二模)①I1＝U/R1＝12伏/20欧＝0.6安3分② I总＝I1＋I2＝0.6安＋12伏/50欧＝0.84安3分③R2=30欧时，I2＝12伏/30欧＝0.4安I总＝0.4安＋0.6安＝1安R2=40欧时，I2＝12伏/40欧＝0.3安I总＝0.3安＋0.6安＝0.9安R2=50欧时，I2＝12伏/50欧＝0.24安I总＝0.24安＋0.6安＝0.84安两个电流表示数的变化量均为0.1安和0.06安。
R2=20欧时，I2＝12伏/20欧＝0.6安I总＝0.6安＋0.6安＝1.2安R2=10欧时，I2＝12伏/10欧＝1.2安I总＝1.2安＋0.6安＝1.8安两个电流表示数的变化量均为0.2安和0. 6安。
10.(15年长宁、金山区二模)①U＝U 1＝I1×R11分＝0.4安×30欧＝12伏1分② 因为I 2max ＝1安，所以滑动变阻器滑片P 在M 点时，I 2＝0.8安， 1分那么I ＝I 1+ I 2＝0.8安+0.4安＝1.2安； 1分 ③ U ＝U 1＝U2＝12伏，1分欧12安1伏12222===maxmin I U R 1分欧安.伏minmax 206012222===I U R1分即滑动变阻器的取值范围为12欧~20欧。
1分。
