鼠笼式三相异步电动机和绕线式三相异步电机区别

三相鼠笼式异步电动机的结构图解————————————————————————————————作者：————————————————————————————————日期：三相鼠笼式异步电动机的结构图解异步电动机的主要结构是由定子和转子两部分组成，定、转子中间是空气隙。

此外，还有端盖、轴承、机座等部件，图1是三相鼠笼式异步电动机的结构图。

图1 三相鼠笼式异步电动机的结构图1．定子定子是异步电动机固定不动的部分。

由机座、定子铁芯和定子绕组组成。

机座是电动机的外壳，起着支撑电机的作用，通常用铸铁铸成。

大机座也有用钢板拼焊起来的。

定子铁芯是电动机磁路的一部分，装在机座内部。

它是一个中空圆柱体，外壁与机座配合，内壁开槽，槽内放定子绕组。

为了减少铁芯中的损耗，定子铁芯用0．5mm厚的硅钢片叠成。

三相异步电机的定子绕组并不是都按星形接法联接，只有在大容量高电压时，才按星形接法联接。

一般中、小容量低电压的异步电机，通常把三相绕组的六根线头引出来，在外面根据需要把它接成三角形或星形接法。

这样，既可以使电机适用于两种不同等级的电源电压，例如星形接法用于380V电源；三角接法就可以用于220V电源上，又能满足起动的要求，即设计成在三角接法时，用于380V电源，起动时，改成星形接法，达到降压起动的目的。

定子绕组用绝缘的铜导线绕成，嵌在定子槽内，绕组与槽壁间用绝缘材料隔开。

2．气隙异步电机的气隙比同容量直流电机的气隙要小得多，在中、小型异步电机中，一般为0．2～1．0mm。

这是因为异步电机的励磁电流是由电网供给的，气隙大时，励磁电流也就大，从而降低了电机的功率因数。

为了提高功率因数，应尽量把气隙做得小些。

但是气隙过小时，将使装配困难，运行不可靠，高次谐波磁场增强，从而使附加损耗增加。

3．转子电动机的转子是由转子铁芯、转子绕组和转轴组成的。

转子铁芯也是磁路的一部分，一般由硅钢片叠成，铁芯固定在转轴上。

转子绕组如果是绕线式的，它可以联成星形或三角形。

三相绕线式异步电动机的启动控制绕线式异步电动机R与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。

一、绕线式异步电动机转子串电阻启动1.方法启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时S m=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。

随着电动机转速的升高，可变电阻逐级减小。

启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。

这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。

其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。

2.绕线式异步电动机转子串电阻启动控制线路串接在三相转子回路的启动电阻，一般接成星形。

利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。

图2-70绕线式异步电动机转子串电阻控制线路线路工作原理分析：与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。

如果接触器KMl、KM2、和KM3中任何—个触头因熔焊或机械故障而没有释放时，启动电阻就没有被全部接入转子绕组中，从而使启动电流超过规定的值。

把KMl、KM2和KM3的常闭触头与SBl串接在一起，就可避免这种现象的发生，因三个接触器中只要有一个触头没有恢复闭合，电动机就不可能接通电源直接启动。

停止时按下SB2即可。

二、转子回路串接频敏变阻器启动控制绕线式异步电动机转子绕组串接电阻的启动方法：若想获得良好的启动特性，一般需要较多的启动级数，所用电器多，控制线路复杂，设备投资大，维修不便，同时由于逐级切除电阻，会产生一定的机械冲击力。

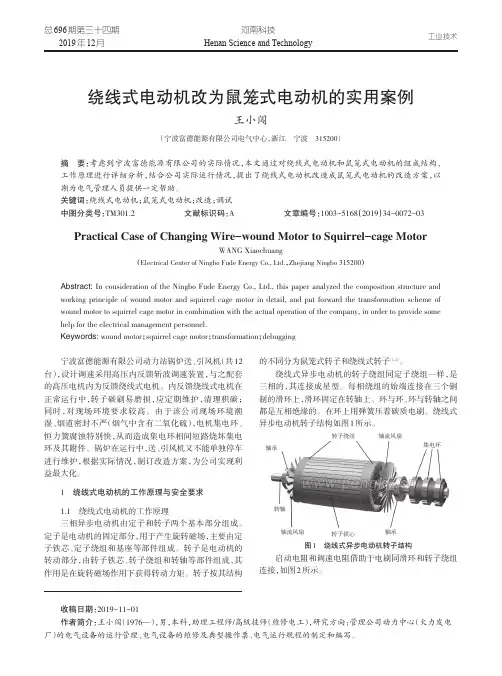

总696期第三十四期2019年12月河南科技Henan Science and Technology绕线式电动机改为鼠笼式电动机的实用案例王小闯（宁波富德能源有限公司电气中心，浙江宁波315200）摘要：考虑到宁波富德能源有限公司的实际情况，本文通过对绕线式电动机和鼠笼式电动机的组成结构、工作原理进行详细分析，结合公司实际运行情况，提出了绕线式电动机改造成鼠笼式电动机的改造方案，以期为电气管理人员提供一定帮助。

关键词：绕线式电动机；鼠笼式电动机；改造；调试中图分类号：TM301.2文献标识码：A文章编号：1003-5168（2019）34-0072-03 Practical Case of Changing Wire-wound Motor to Squirrel-cage MotorWANG Xiaochuang（Electrical Center of Ningbo Fude Energy Co.,Ltd.，Zhejiang Ningbo315200）Abstract:In consideration of the Ningbo Fude Energy Co.,Ltd.,this paper analyzed the composition structure and working principle of wound motor and squirrel cage motor in detail,and put forward the transformation scheme of wound motor to squirrel cage motor in combination with the actual operation of the company,in order to provide some help for the electrical management personnel.Keywords:wound motor；squirrel cage motor；transformation；debugging宁波富德能源有限公司动力站锅炉送、引风机（共12台），设计调速采用高压内反馈斩波调速装置，与之配套的高压电机内为反馈绕线式电机。

三相异步电动机的分类、结构、铭牌一、三相异步电动机的分类1、按三相异步电动机的转子结构形式可分为鼠笼式电动机和绕线式电动机。

2、按三相异步电动机的防护型式可分为开启式（IP11）三相异步电动机、防护式三相异步电动机（IP22及IP23）、封闭式三相异步电动机（IP44）、防爆式三相异步电动机。

开启式（IP11）：价格便宜，散热条件最好，由于转子和绕组暴露在空气中，只能用于干燥、灰尘很少又无腐蚀性和爆炸性气体的环境。

防护式（IP22及IP23）：通风散热条件也较好，可防止水滴、铁屑等外界杂物落入电动机内部，只适用于较干燥且灰尘不多又无腐蚀性和爆炸性气体的环境。

封闭式（IP44）：适用于潮湿、多尘、易受风雨侵蚀，有腐蚀性气体等较恶劣的工作环境，应用最普遍。

3、按三相异步电动机的通风冷却方式可分为自冷式三相异步电动机、自扇冷式三相异步电动机、他扇冷式三相异步电动机、管道通风式三相异步电动机。

4、按三相异步电动机的安装结构形式可分为卧式三相异步电动机、立式三相异步电动机、带底脚三相异步电动机、带凸缘三相异步电动机。

5、按三相异步电动机的绝缘等级可分为E级、B级、F级、H级三相异步电动机。

6、按工作定额可分为连续三相异步电动机、断续三相异步电动机、间歇三相异步电动机。

二、三相异步电动机的结构（一）定子（静止部分）1、定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。

构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

定子铁心槽型有以下几种：半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。

一般用于小型低压电机中。

半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。

所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。

2、定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

2010年《电工学》习题（上）解答 第1章 电路定律及分析方法习题解答一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为（ A ）。

A ）-5V B ）5V C ）20VUR 题1图2．在图示的电路中，A 点的电位V A 为( C )。

A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．在图示电路中，U 、I 的关系式正确的是( B )。

A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( C )。

A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( A )。

A ）越高 B ）越低 C ）不能确定6．图示电路中，用一个等效电源代替，应该是一个( B )。

A ）2A 的理想电流源 B ）2V 的理想电压源 C ）不能代替，仍为原电路2 V题6图7．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( B )。

A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题7图8．图示电路中，供出功率的电源是( A )。

A ）理想电压源 B ）理想电流源C ）理想电压源与理想电流源U4VS题8图S题9图9．在图示电路中，各电阻值和U S 值均已知。

欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( B )。

A ）4和3 B ）3和3 C ）3和410．在计算线性电阻电路的电压和电流时，用叠加原理。

在计算线性电阻电路的功率时，加原理( B )。

A ）可以用 B ）不可以用 C ）有条件地使用11．在图示电路中，已知U S =12V ，I S =2A 。

A 、B 两点间的电压U AB 为( A )。

A ）-18VB ）18VC ）-6VU I SS+题11图SA题12图12．在图示电路中，当开关S 闭合时A 点的电位V A ( C )。

三相异步电动机效率计算公式三相异步电动机是一种常见的电动机，它的效率计算是电机性能评价的重要指标之一。

本文将详细介绍三相异步电动机效率计算公式，希望对爱好电机学习的读者有所帮助。

首先，我们先来了解一下三相异步电动机的类型。

三相异步电动机是一种最常见的交流电机，它由固定部分和转子部分组成。

根据转子类型的不同，三相异步电动机可以分为两种类型：鼠笼式异步电动机和绕线式异步电动机。

鼠笼式异步电动机和绕线式异步电动机在结构上有所不同，但它们的效率计算公式是相同的。

计算电机效率的公式是：η = Pout / Pin × 100%其中，η表示电机的效率，Pout表示电机输出的有用功率，Pin表示电机输入的总功率。

在三相异步电动机中，电机的输入功率可以通过以下公式计算：Pin = √3 × V × I × cos(φ)其中，V表示电机的额定电压，I表示电机的额定电流，φ表示电机的功率因数。

电机的输出功率可以通过以下公式计算：Pout = 2 × π × n × T / 60其中，n表示电机的转速，T表示电机的输出扭矩。

需要注意的是，这些公式中的一些参数需要通过实际测试获得。

例如，电机的额定电压和电流可以从电机的额定功率、额定电压和额定效率推算出来；而电机的输出扭矩和转速可以通过测量电机输出端的力矩和转速得出。

三相异步电动机的效率是电机性能评价的重要指标之一，它不仅关系到电机的能效，也影响到电机的使用寿命和运行稳定性。

通过使用上述公式进行计算，可以更加准确地评估电机的性能和优化电机的使用。

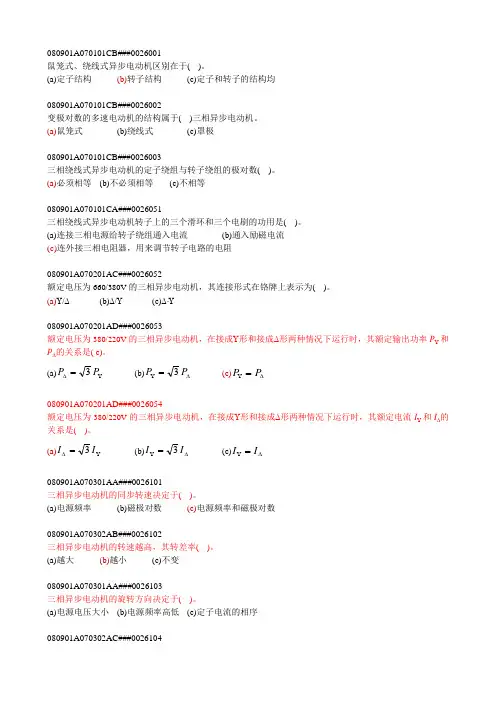

080901A070101CB###0026001鼠笼式、绕线式异步电动机区别在于( )。

(a)定子结构 (b)转子结构 (c)定子和转子的结构均080901A070101CB###0026002变极对数的多速电动机的结构属于( )三相异步电动机。

(a)鼠笼式 (b)绕线式 (c)罩极080901A070101CB###0026003三相绕线式异步电动机的定子绕组与转子绕组的极对数( )。

(a)必须相等 (b)不必须相等 (c)不相等080901A070101CA###0026051三相绕线式异步电动机转子上的三个滑环和三个电刷的功用是( )。

(a)连接三相电源给转子绕组通入电流 (b)通入励磁电流 (c)连外接三相电阻器，用来调节转子电路的电阻080901A070201AC###0026052额定电压为660/380V 的三相异步电动机，其连接形式在铬牌上表示为( )。

(a)Y /∆ (b)∆/Y (c)∆⋅Y080901A070201AD###0026053额定电压为380/220V 的三相异步电动机，在接成Y 形和接成∆形两种情况下运行时，其额定输出功率P Y 和P ∆的关系是( c)。

(a)P P ∆=3Y(b)P P Y =3∆(c)P P Y =∆080901A070201AD###0026054额定电压为380/220V 的三相异步电动机，在接成Y 形和接成∆形两种情况下运行时，其额定电流I Y 和I ∆的关系是( )。

(a)I I ∆=3Y(b)I I Y =3∆(c)I I Y =∆080901A070301AA###0026101三相异步电动机的同步转速决定于( )。

(a)电源频率 (b)磁极对数 (c)电源频率和磁极对数080901A070302AB###0026102三相异步电动机的转速越高，其转差率( )。

(a)越大 (b)越小 (c)不变080901A070301AA###0026103三相异步电动机的旋转方向决定于( )。

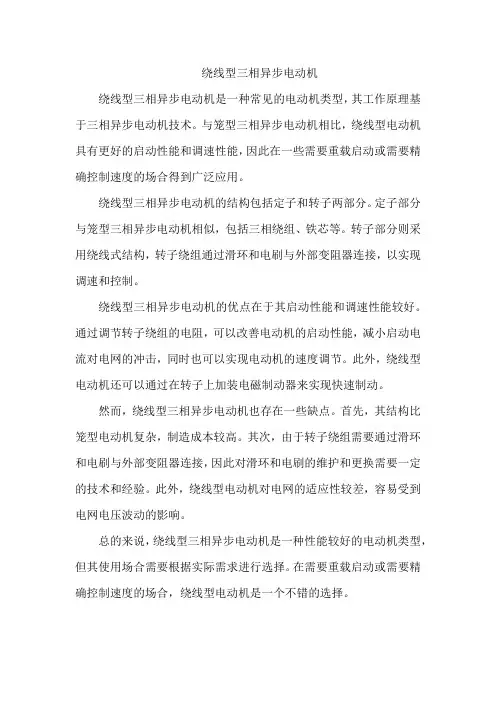

绕线型三相异步电动机
绕线型三相异步电动机是一种常见的电动机类型，其工作原理基于三相异步电动机技术。

与笼型三相异步电动机相比，绕线型电动机具有更好的启动性能和调速性能，因此在一些需要重载启动或需要精确控制速度的场合得到广泛应用。

绕线型三相异步电动机的结构包括定子和转子两部分。

定子部分与笼型三相异步电动机相似，包括三相绕组、铁芯等。

转子部分则采用绕线式结构，转子绕组通过滑环和电刷与外部变阻器连接，以实现调速和控制。

绕线型三相异步电动机的优点在于其启动性能和调速性能较好。

通过调节转子绕组的电阻，可以改善电动机的启动性能，减小启动电流对电网的冲击，同时也可以实现电动机的速度调节。

此外，绕线型电动机还可以通过在转子上加装电磁制动器来实现快速制动。

然而，绕线型三相异步电动机也存在一些缺点。

首先，其结构比笼型电动机复杂，制造成本较高。

其次，由于转子绕组需要通过滑环和电刷与外部变阻器连接，因此对滑环和电刷的维护和更换需要一定的技术和经验。

此外，绕线型电动机对电网的适应性较差，容易受到电网电压波动的影响。

总的来说，绕线型三相异步电动机是一种性能较好的电动机类型，但其使用场合需要根据实际需求进行选择。

在需要重载启动或需要精确控制速度的场合，绕线型电动机是一个不错的选择。

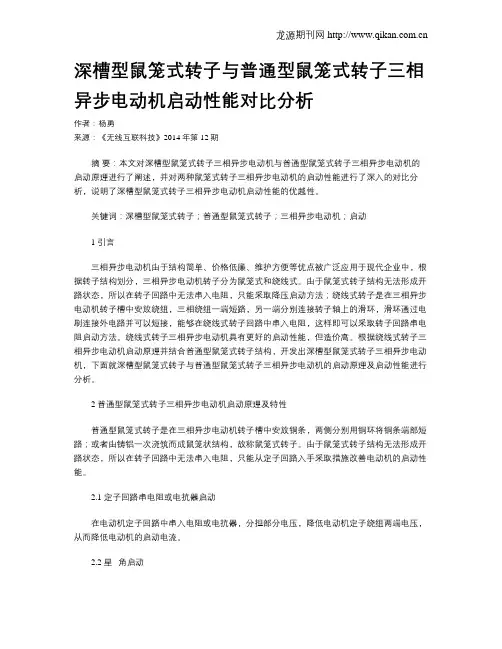

深槽型鼠笼式转子与普通型鼠笼式转子三相异步电动机启动性能对比分析作者：杨勇来源：《无线互联科技》2014年第12期摘要：本文对深槽型鼠笼式转子三相异步电动机与普通型鼠笼式转子三相异步电动机的启动原理进行了阐述，并对两种鼠笼式转子三相异步电动机的启动性能进行了深入的对比分析，说明了深槽型鼠笼式转子三相异步电动机启动性能的优越性。

关键词：深槽型鼠笼式转子；普通型鼠笼式转子；三相异步电动机；启动1 引言三相异步电动机由于结构简单、价格低廉、维护方便等优点被广泛应用于现代企业中，根据转子结构划分，三相异步电动机转子分为鼠笼式和绕线式。

由于鼠笼式转子结构无法形成开路状态，所以在转子回路中无法串入电阻，只能采取降压启动方法；绕线式转子是在三相异步电动机转子槽中安放绕组，三相绕组一端短路，另一端分别连接转子轴上的滑环，滑环通过电刷连接外电路并可以短接，能够在绕线式转子回路中串入电阻，这样即可以采取转子回路串电阻启动方法。

绕线式转子三相异步电动机具有更好的启动性能，但造价高。

根据绕线式转子三相异步电动机启动原理并结合普通型鼠笼式转子结构，开发出深槽型鼠笼式转子三相异步电动机，下面就深槽型鼠笼式转子与普通型鼠笼式转子三相异步电动机的启动原理及启动性能进行分析。

2 普通型鼠笼式转子三相异步电动机启动原理及特性普通型鼠笼式转子是在三相异步电动机转子槽中安放铜条，两侧分别用铜环将铜条端部短路；或者由铸铝一次浇筑而成鼠笼状结构，故称鼠笼式转子。

由于鼠笼式转子结构无法形成开路状态，所以在转子回路中无法串入电阻，只能从定子回路入手采取措施改善电动机的启动性能。

2.1 定子回路串电阻或电抗器启动在电动机定子回路中串入电阻或电抗器，分担部分电压，降低电动机定子绕组两端电压，从而降低电动机的启动电流。

2.2 星--角启动适用于定子绕组三角接法电动机，启动时将定子绕组星接，启动完毕改为角接。

该方法使电动机启动过程中电动机定子绕组两端电压降低为额定运行时电压的1/√3，从而降低电动机的启动电流。

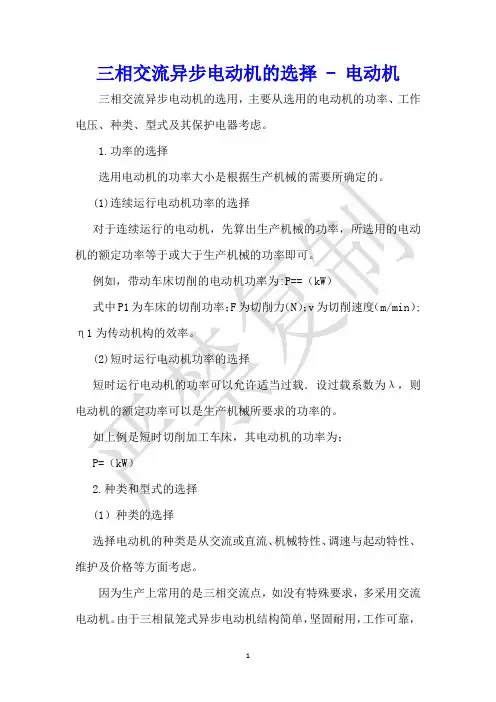

三相交流异步电动机的选择 - 电动机三相交流异步电动机的选用，主要从选用的电动机的功率、工作电压、种类、型式及其保护电器考虑。

1.功率的选择选用电动机的功率大小是根据生产机械的需要所确定的。

(1)连续运行电动机功率的选择对于连续运行的电动机，先算出生产机械的功率，所选用的电动机的额定功率等于或大于生产机械的功率即可。

例如，带动车床切削的电动机功率为:P==（kW）式中P1为车床的切削功率；F为切削力（N）；v为切削速度（m/min）;η1为传动机构的效率。

(2)短时运行电动机功率的选择短时运行电动机的功率可以允许适当过载．设过载系数为λ，则电动机的额定功率可以是生产机械所要求的功率的。

如上例是短时切削加工车床，其电动机的功率为；P=（kW）2.种类和型式的选择(1）种类的选择选择电动机的种类是从交流或直流、机械特性、调速与起动特性、维护及价格等方面考虑。

因为生产上常用的是三相交流点，如没有特殊要求，多采用交流电动机。

由于三相鼠笼式异步电动机结构简单，坚固耐用，工作可靠，价格低廉，维护方便；其缺点是调速困难，功率因数较低，起动性能较差。

因此，在要求机械特性较硬而无特殊要求的一般生产机械的拖动，如水泵、通风机、运输机、传送带和机床都采用鼠笼式异步电动机。

绕线式电动机的基本性能与鼠笼式相同。

其特点是起动性能较好，并可在不大的范围内平滑调速。

但是它的价格较鼠笼式电动机为贵，维护亦较不便。

因此，只有在某些必须采用绕线式电动机的场合，如起重机、锻压机等，大多采用鼠笼式异步电动机。

(2)结构形式的选择在不同的工作环境，应采用不同结构形式的电动机，以保证安全可靠地运行。

电动机常用的结构形式有：开启式、防护式、封闭式和防爆式，如下图所示。

3.电压和转速的选择电动机电压等级的选择，要根据电动机的类型，功率以及使用地点的电压来决定。

电动机的额定转速根据生产机械的要求而决定，一般采用尽量高转速的电动机。

笼型和绕线型异步发电机
笼型异步发电机和绕线型异步发电机都是常见的异步电动机类型，它们在工业和商业领域中都有广泛的应用。

下面我将从结构、
工作原理、特点和应用等多个角度来对这两种类型的异步发电机进
行比较。

首先，从结构上来看，笼型异步发电机的转子是由导体材料制
成的笼型骨架，通常是铝制成的。

而绕线型异步发电机的转子则是
由绕制的线圈构成。

这两种结构在制造工艺和材料选用上有所不同。

其次，从工作原理来看，笼型异步发电机和绕线型异步发电机
的工作原理基本相同，都是利用转子在旋转磁场中感应出感应电动势，从而产生转矩。

但由于结构上的差异，两者在启动特性、转矩
特性和稳态性能等方面可能会有所不同。

在特点方面，笼型异步发电机由于结构简单、成本低、维护方便，因此在工业领域中使用较为广泛。

而绕线型异步发电机由于其
高效率、高功率因数和较好的启动性能，常被用于需要高性能的场合。

最后，从应用角度来看，笼型异步发电机常被用于风力发电、泵类设备、压缩机以及一些传动设备中。

而绕线型异步发电机则常被用于需要高性能和精密控制的场合，比如电力工业中的大型风力发电机组、高速列车等领域。

总的来说，笼型异步发电机和绕线型异步发电机各有其特点，选择哪种类型的发电机取决于具体的应用场合和需求。

希望以上信息能对你有所帮助。

三相异步电动机的控制三相异步电动机启动三相异步电动机具有结构简单，运行可靠，坚固耐用，价格便宜，维修方便等一系列优点。

与同容量的直流电动机相比，异步电动机还具有体积小，重量轻，转动惯量小的特点。

因此，在工矿企业中异步电动机得到了广泛的应用。

三相异步电动机的控制线路大多由接触器、继电器、闸刀开关、按钮等有触点电器组合而成。

三相异步电动机分为鼠笼式异步电动机和绕线式异步电动机，二者的构造不同，启动方法也不同，其启动控制线路差别很大。

一、鼠笼式异步电动机全压启动控制线路在许多工矿企业中，鼠笼式异步电动机的数量占电力拖动设备总数的85%左右。

在变压器容量允许的情况下，鼠笼式异步电动机应该尽可能采用全电压直接起动，既可以提高控制线路的可靠性，又可以减少电器的维修工作量。

电动机单向起动控制线路常用于只需要单方向运转的小功率电动机的控制。

例如小型通风机、水泵以及皮带运输机等机械设备。

图1是电动机单向起动控制线路的电气原理图。

这是一种最常用、最简单的控制线路，能实现对电动机的起动、停止的自动控制、远距离控制、频繁操作等。

图1单向运行电气控制线路在图1中，主电路由隔离开关QS、熔断器FU、接触器KM的常开主触点，热继电器FR的热元件和电动机M组成。

控制电路由起动按钮SB2、停止按钮SB1、接触器KM线圈和常开辅助触点、热继电器FR的常闭触头构成。

控制线路工作原理为：1、起动电动机合上三相隔离开关QS，按起动按钮SB2，按触器KM的吸引线圈得电，3对常开主触点闭合，将电动机M接入电源，电动机开始起动。

同时，与SB2并联的KM 的常开辅助触点闭合，即使松手断开SB2，吸引线圈KM通过其辅助触点可以继续保持通电，维持吸合状态。

凡是接触器（或继电器）利用自己的辅助触点来保持其线圈带电的，称之为自锁（自保）。

这个触点称为自锁（自保）触点。

由于KM的自锁作用，当松开SB2后，电动机M仍能继续起动，最后达到稳定运转。

2、停止电动机按停止按钮SB1，接触器KM的线圈失电，其主触点和辅助触点均断开，电动机脱离电源，停止运转。

鼠笼式三相异步电动机和绕线式三相异步电机区别和应用1、结构的区别：1）鼠笼绕组；2）绕线绕组，有滑环；2、机械性能的区别：1）结固；2）高速不结固；3、安全性的区别：1）安全；2）电刷有火花，有火灾、爆炸危险；4、机械特性的区别：1）机械应特性，即恒速；2）软特性，可小范围调速；5、启动性能：1）启动电流大，转矩小2）启动转矩大，可以达到最大转矩，启动电流小；6、应用：1）适用恒速要求硬特性的场合；2）使用调速软特性的场合，如起重机！7、起动原理：1）减压启动；2）改变转差率调速起动；绕线电机和鼠笼电机有什么区别？三相异步电动机由定子和转子两个基本部分组成定子是电动机的固定部分,用于产生旋转磁场,主要由定子铁芯、定子绕组和基座等部件组成转子是电动机的转动部分,由转子铁芯.转子绕组和转轴等部件组成.其作用是在旋转磁场作用下获得转动力矩.转子按其结构的不同分为鼠笼式转子和绕线式转子1.鼠笼式转子:转子绕组由插入转子槽中的多根导条和两个环行的端环组成.若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组.中小型转子一般采用铸铝方式。

对于100KW以上的电动机采用铜条和铜端环焊接而成鼠笼型异步电机转子相数就是鼠笼转子上的导条数,每相匝数等于1/2匝.转子绕组不用对地绝缘. 转子极对数是靠定子绕组磁动势异步而得的,因此它始终与定子绕组的极对数相等,与鼠笼转子的导条数无关.鼠笼型异步电动机常用启动方法直接启动、降压启动、变频启动、或软启动器启动2.绕线式转子:绕线式转子的绕组和定子绕组相似,中型电动机多采用双层绕组,三相绕组连接成星形,三根端线连接到装在转轴上的三个铜(或钢)滑环上,通过电刷与外电路相连接，绕线型异步电机转子绕组的相数、极对数总是跟定子相同,每相的匝数相对较多,感应电势较大,转子绕组对地绝缘需绝缘.绕线式异步电动机常用启动方法:绕线式异步电动机启动时通常采用直接启动、.转子串电阻启动、或者是采用频敏变阻器启动可不要多此一举用变频启动.或软启动器启动1:区别：鼠笼式和绕线式三相异步电动机是指三相异步时机的转子的形式是绕线式的，或是鼠笼式的，它们的启动方式稍有不同，首先是它们都可以直接起动，其次是鼠笼式的异步电动机因为它的转子的结构的原因，它必须要借助于外接设备（自藕变压器或接触器）才能实现降压起动，绕线式的异步电动机除了可以借助外接设备实现降压起动之外，还赖以通过调节转子电流来实现降压起动（在转子回程串联有调节电阻）。

三相异步电机产品型号seek； pursue； go/search/hanker after； crave； court； woo； go/run afterY系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高机座不带底脚时,与机座带底脚时相同；第三部分英文字母为机座长度代号S-短机座、M-中机座、L-长机座,字母后的数字为铁心长度代号；Y表示异步电动机80第二部分数字表示机座中心高毫米数机座不带底脚时,与机座带底脚时相同；M第三部分英文字母为机座长度代号S-短机座、M-中机座、L-长机座,字母后的数字为铁心长度代号；1-字母后的数字为铁心长度代号；－2第四部分横线后的数字为电动机的极数,这是一台4极电动机Y电机是单绕组星形接线Y2电机是双绕组星形接线Y2电机一般都是大功率电动机,中性点引出至出线端盒Y系列三相异步电机具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点.安装尺寸和功率等级完全符合IEC标准.采用B级绝缘,外壳防护等级为IP44,冷却方式IC411.Y系列电动机应用于无特殊要求的机械设备、农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等.Y2系列三相异步电动机是专为欧洲市场设计的三相异步电动机、电机出线盒置于电机机壳顶部、整机结构紧凑、外形美观大方,安装尺寸符合IEC标准,具有高效、节能、起动转矩大,使用维护方便等特点.绝缘等级：F,防护等级：IP54或IP55电压：380V或415V,频率：50Hz或60Hz冷却方式：IC411Y3系列三相异步电动机具有结构新颖、造型美观、效率高、噪音低、可靠性高等特点,采用冷轧硅钢片为导磁材料,效率符合欧洲eff2标准,性能指标达到目前西门子公司同类产品的水平,已居国外同类产品的先进水平.是Y2系列电动机的更新换代产品.外壳防护等级为IP55.外型主要区别就是其接线盒有差异,其他外型无特殊地方.YBK2YBK煤矿井下隔爆型三相异步电动机ZMKJ005 产品名称：YBK2煤矿井下隔爆三相异步电动机,YBJ绞车用隔爆型三相异步电动机,YBS刮板输机用三相异步电动机,YBB矿用隔爆型三相异步电动机YBK2-132S1-2代表意义：YB：隔爆；K：煤矿用；2：第二次设计；132：机座中心高；S1：短机座,第一种铁心长度M-中,L-长；2：极数.YBK2系列电动机是YBK系列电动机的更新换代产品,为煤矿井下防爆电机.外壳为钢板焊接结构.按爆炸性气体环境用电气设备第2部分隔爆型“d”的规定,制成隔爆型,防爆标志为“Exdl”.适用于有甲烷或煤尘爆炸危险的煤矿井下设备.电动机绝缘等级为F级,工作电压为380V/660V或660V/1140V.YBK2电动机品种规格形成系列产品,电动机的额定功率为：、、11KW、15KW、、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW、132KW、160KW、200KW等；中心高：H80--H355mm.三相YBK2电机、YBB电机、YB电机、YBJ电机、YBS电机、DSB电机、JS40减速机三相异步电动机的分类：1、按三相异步电动机的转子结构形式可分为鼠笼式电动机和绕线式电动机.2、按三相异步电动机的防护型式可分为开启式IP11三相异步电动机、防护式三相异步电动机IP22及IP23、封闭式三相异步电动机IP44、防爆式三相异步电动机.开启式IP11：价格便宜,散热条件最好,由于转子和绕组暴露在空气中,只能用于干燥、灰尘很少又无腐蚀性和爆炸性气体的环境.防护式IP22及IP23：通风散热条件也较好,可防止水滴、铁屑等外界杂物落入电动机内部,只适用于较干燥且灰尘不多又无腐蚀性和爆炸性气体的环境.封闭式IP44：适用于潮湿、多尘、易受风雨侵蚀,有腐蚀性气体等较恶劣的工作环境,应用最普遍.3、按三相异步电动机的通风冷却方式可分为自冷式三相异步电动机、自扇冷式三相异步电动机、他扇冷式三相异步电动机、管道通风式三相异步电动机.4、按三相异步电动机的安装结构形式可分为卧式三相异步电动机、立式三相异步电动机、带底脚三相异步电动机、带凸缘三相异步电动机.5、按三相异步电动机的绝缘等级可分为E级、B级、F级、H级三相异步电动机.6、按工作定额可分为连续三相异步电动机、断续三相异步电动机、间歇三相异步电动机.。

绕线电机和鼠笼电机区别鼠笼电机转子不需要与外电路连接，由于其内部已经构成电流闭合通路。

为了降低启动电流，增加启动转矩，绕线电机的转子一头星接，而另一面要通过滑环，炭刷与外电路连接，由于其内部未构成电流闭合通路，外电路是指电阻、频敏变阻器等。

鼠笼式转子用铜条安装在转子铁芯槽内，两端用端环焊接，外形像鼠笼。

中小型转子一般采纳铸铝方式。

绕线式转子的绕组和定子绕组相像，三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。

由于鼠笼式电机结构简洁、价格低,掌握电机运行也相对简洁,所以得到广泛采纳.而绕线式电动机结构简单，价格高,掌握电机运行也相对简单一些,其应用相对要少一些.但绕线式电动机由于其启动,运行的力矩较大,一般用在重载负荷中.鼠笼式电机的三相绕组一般来说功率大于3KW都接成角形,而电机功率小于3KW的一般都接成星形.鼠笼式异步电动机的优点是结构简洁，启动便利，运行牢靠，体积小，结实耐用，便于维护、检修和安装，成本低等。

缺点是启动转矩较小，功率因数较低，转速不易调整，直接启动时启动电流大。

绕线式异步电动机的优点是通过在转子回路中串入外加电阻可以改善电动机的启动和调速性能。

缺点是结构简单，维护较麻烦，运行牢靠性较差，价格较贵。

鼠笼式电动机和绕线电动机的定子基本上是一样的，区另在于转子部分。

鼠笼式电动机转子为笼式的导条。

导条通常为铜条，导条安装在转子铁芯槽内，两端用端环焊接，外形像鼠笼。

中小型转子一般采纳铸铝方式。

由于该导条外形与鼠笼相像，故称之为鼠笼式异步电动机。

电动机在定子绕组加三相沟通电后，会形成旋转磁场，其转子上的闭合的导条会由于切割定子磁场的磁力线而感应出电势和电流，而带电的导体在磁场中就会产生运动，电动机转子就旋转起来了。

这就是鼠笼式三相异步电动机的工作原理。

绕线式转子的绕组和定子绕组相像，三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。
