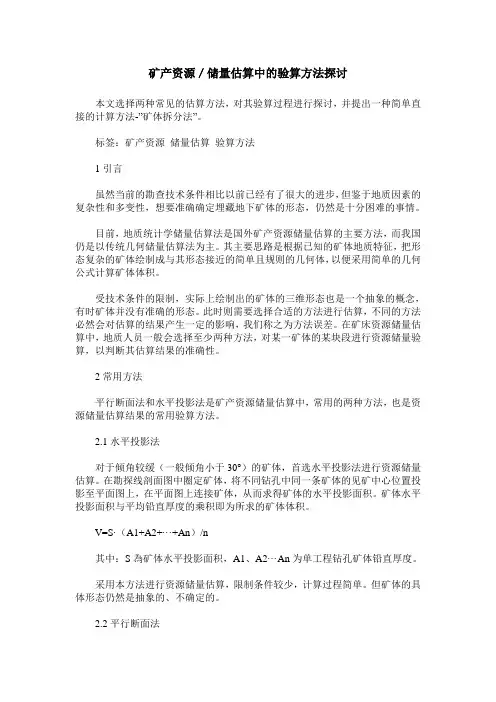

矿产资源／储量估算中的验算方法探讨本文选择两种常见的估算方法，对其验算过程进行探讨，并提出一种简单直接的计算方法-”矿体拆分法”。
标签：矿产资源储量估算验算方法1引言虽然当前的勘查技术条件相比以前已经有了很大的进步，但鉴于地质因素的复杂性和多变性，想要准确确定埋藏地下矿体的形态，仍然是十分困难的事情。
目前，地质统计学储量估算法是国外矿产资源储量估算的主要方法，而我国仍是以传统几何储量估算法为主。
其主要思路是根据已知的矿体地质特征，把形态复杂的矿体绘制成与其形态接近的简单且规则的几何体，以便采用简单的几何公式计算矿体体积。
受技术条件的限制，实际上绘制出的矿体的三维形态也是一个抽象的概念，有时矿体并没有准确的形态。
此时则需要选择合适的方法进行估算，不同的方法必然会对估算的结果产生一定的影响，我们称之为方法误差。
在矿床资源储量估算中，地质人员一般会选择至少两种方法，对某一矿体的某块段进行资源储量验算，以判断其估算结果的准确性。
2常用方法平行断面法和水平投影法是矿产资源储量估算中，常用的两种方法，也是资源储量估算结果的常用验算方法。
2.1水平投影法对于倾角较缓（一般倾角小于30°）的矿体，首选水平投影法进行资源储量估算。
在勘探线剖面图中圈定矿体，将不同钻孔中同一条矿体的见矿中心位置投影至平面图上，在平面图上连接矿体，从而求得矿体的水平投影面积。
矿体水平投影面积与平均铅直厚度的乘积即为所求的矿体体积。
V=S·（A1+A2+···+An）/n其中：S為矿体水平投影面积，A1、A2···An为单工程钻孔矿体铅直厚度。
采用本方法进行资源储量估算，限制条件较少，计算过程简单。
但矿体的具体形态仍然是抽象的、不确定的。
2.2平行断面法对于矿体倾角较陡的情况，通常采用平行断面法。
该方法是根据相邻勘探线剖面中矿体断面面积差的大小来进行计算（两断面平行）。
资源储量估算
（一）资源储量估算采用的方法
1、垂直平行断面法
利用相邻山垂直纵剖面进行资源储量估算的方法。
2、水平平行断面法
利用相邻的水平投影面积进行资源储量估算的方法。
3、两种方法对比
两种方法没有本质的区别，只是采用的投影方法不同，所用计算公式完全相同，这两种方法统称平行断面法。
平行断面法中所用的计算公式为：梯形公式、截锥公式、楔形公式、锥形公式及矩形公式。
（二）平行断面法计算公式
1、梯形公式
V=（S1+S2）L/2
V——矿体面积
S1——较大的截面积
S2——较小的截面积
L——两面积间的间距
其中（S1－S2）/S1<40%
2、截锥公式
（S1－S2）/S1>40%
V=（S1+S2+2
s ）L/3
1s
3、楔形公式（梯形公式的特例）
只有一边有面积，另一边为一条线，矿体为楔形。
V=SL/2
4、锥形公式（截锥公式的特例）
一边有面积，另一边为一个点，矿体为锥形。
V=SL/3
5、矩形面积（梯形公式的特例）
相邻两剖面间矿体为规则的矩形柱体。
V=SL。

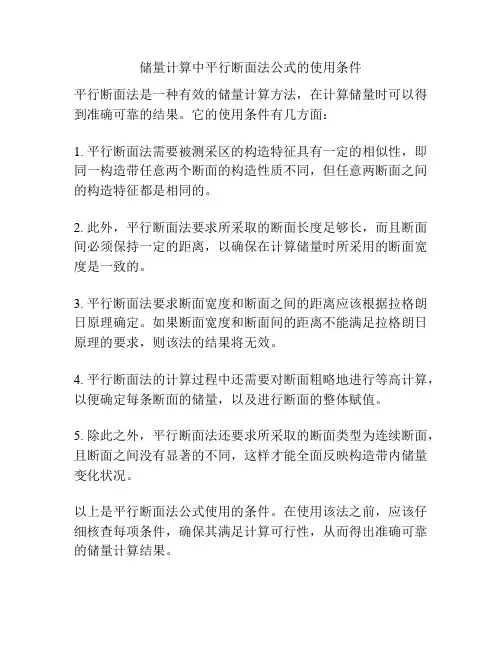

储量计算中平行断面法公式的使用条件
平行断面法是一种有效的储量计算方法，在计算储量时可以得到准确可靠的结果。
它的使用条件有几方面：
1. 平行断面法需要被测采区的构造特征具有一定的相似性，即同一构造带任意两个断面的构造性质不同，但任意两断面之间的构造特征都是相同的。
2. 此外，平行断面法要求所采取的断面长度足够长，而且断面间必须保持一定的距离，以确保在计算储量时所采用的断面宽度是一致的。
3. 平行断面法要求断面宽度和断面之间的距离应该根据拉格朗日原理确定。
如果断面宽度和断面间的距离不能满足拉格朗日原理的要求，则该法的结果将无效。
4. 平行断面法的计算过程中还需要对断面粗略地进行等高计算，以便确定每条断面的储量，以及进行断面的整体赋值。
5. 除此之外，平行断面法还要求所采取的断面类型为连续断面，且断面之间没有显著的不同，这样才能全面反映构造带内储量变化状况。
以上是平行断面法公式使用的条件。
在使用该法之前，应该仔细核查每项条件，确保其满足计算可行性，从而得出准确可靠的储量计算结果。
实习十一平行断面法储量计算一、实习目的通过本实习，熟悉断面法计算储量的一般原理，掌握平行断面法储量计算的程序、方法和具体步骤。
二、实习要求1．掌握坑、钻及断面、块段等平均品位的计算方法。
2．用方格法计算面积。
3．计算出一个块段的铜储量，本应按不同级别的矿石分别计算储量，但因实习时间所限。
暂不要求。
4．本次实习只要求计算能利用储量，暂不能利用储量的计算可留作同学们课外练习，进一步巩固所学的有关知识。
三、方法原理断面法计算储量，要求勘探工程有规律地布置，即沿垂直的或水平的剖面揭穿矿体，便于作出垂直的或水平的断面图（剖面图）。
应用若干个断面（或剖面）将矿体划分若干个块段，别计算这些块段的储量，然后将各块段的储量相加，即为矿体的总储量。
断面法是以勘探剖面（断面）图或中段平面图为基础的，它的实质是将剖面上的资料外推到控制范围中去。
根据断面是否彼此平行，可分为平行断面法和不平行断面法两种。
本次实习只应用平行断面法。
平行断面法的前提是勘探剖面（断面）之间是相互平行的，以两个断面间的块段作为储量计算基本单元，在断面图上根据既定的工业指标，先将矿体的边界圈定以后，利用求积仪或曲线仪，或采用透明方格纸、几何图形等方法，测量断面上矿体的面积，然后计算相邻断间各块段的体积。
再结合矿体各块段的平均品位和平均体重等参数，计算出各块段的矿石储和金属储量。
最后计算出总矿石储量和金属储量。
四、实习步骤1．应用透明方格纸测量第Ⅱ和第Ⅲ勘探线剖面图上能利用矿体的面积，并将测定结果经过比例尺换算后，填入表XI-3和表XI-4中。
2．计算块段的平均品位o应用上次实习计算的第Ⅱ剖面各勘探工程矿石的平均品位，并将这些值填入表11-1。
Ⅲ剖面各勘探工程矿石的平均品位，已在表XI-1中给出。
o用算术平均法计算断面的平均品位，将计算结果填入表XI-1。
o用加权平均法计算每一断面的平均品位，将计算结果填入表XI-2。
o根据以上计算结果，用算术平均法和加权平均法计算块段的矿石平均品位，完成表XI－3。

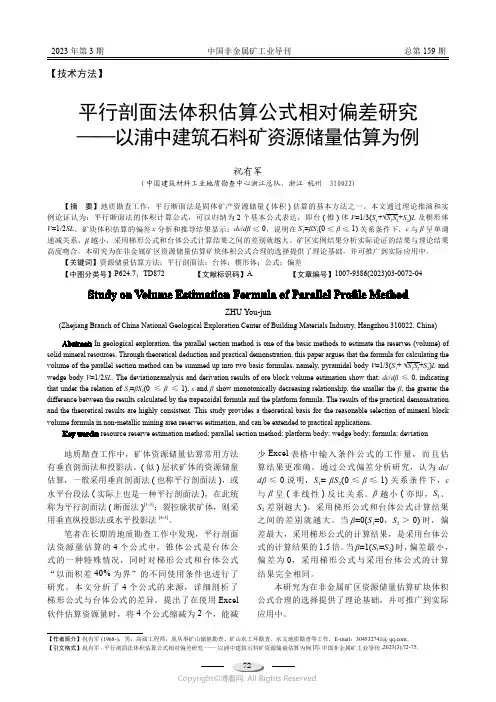

【技术方法】平行剖面法体积估算公式相对偏差研究——以浦中建筑石料矿资源储量估算为例祝有军(中国建筑材料工业地质勘查中心浙江总队，浙江 杭州 310022)【摘 要】地质勘查工作，平行断面法是固体矿产资源储量(体积)估算的基本方法之一。
本文通过理论推演和实例论证认为：平行断面法的体积计算公式，可以归纳为2个基本公式表达，即台(锥)体V =1/3(S 1+√S 1S 2+S 2)L 及楔形体V =1/2SL 。
矿块体积估算的偏差ε分析和推导结果显示：dε/dβ≤0，说明在S 1=βS 2(0≤β≤1)关系条件下，ε与β呈单调递减关系，β越小，采用梯形公式和台体公式计算结果之间的差别就越大。
矿区实例结果分析实际论证的结果与理论结果高度吻合。
本研究为在非金属矿区资源储量估算矿块体积公式合理的选择提供了理论基础，并可推广到实际应用中。
【关键词】资源储量估算方法；平行剖面法；台体；楔形体；公式；偏差【中图分类号】P624.7；TD872 【文献标识码】A 【文章编号】1007-9386(2023)03-0072-04Study on Volume Estimation Formula of Parallel Profile MethodZHU You-jun(Zhejiang Branch of China National Geological Exploration Center of Building Materials Industry, Hangzhou 310022, China)Abstract: In geological exploration, the parallel section method is one of the basic methods to estimate the reserves (volume) of solid mineral resources. Through theoretical deduction and practical demonstration, this paper argues that the formula for calculating the volume of the parallel section method can be summed up into two basic formulas, namely, pyramidal body V =1/3(S 1+ √S 1S 2+S 2)L and wedge body V =1/2SL . The deviationεanalysis and derivation results of ore block volume estimation show that: dε/dβ≤0, indicating that under the relation of S 1=βS 2(0 ≤ β ≤ 1), ε and β show monotonically decreasing relationship, the smaller the β, the greater the difference between the results calculated by the trapezoidal formula and the platform formula. The results of the practical demonstration and the theoretical results are highly consistent. This study provides a theoretical basis for the reasonable selection of mineral block volume formula in non-metallic mining area reserves estimation, and can be extended to practical applications.Key words: resource reserve estimation method; parallel section method; platform body; wedge body; formula; deviation地质勘查工作中，矿体资源储量估算常用方法有垂直剖面法和投影法。
资源量与储量计算方法储量（包括资源量，下同）计算方法的种类很多，有几何法（包括算术平均法、地质块段法、开采块段法、断面法、等高线法、线储量法、三角形法、最近地区法/多角形法），统计分析法（包括距离加权法、克里格法），以及SD 法等等。
（一） 地质块段法计算步骤：1. 首先，在矿体投影图上，把矿体划分为需要计算储量的各种地质块段，如根据勘探控制程度划分的储量类别块段，根据地质特点和开采条件划分的矿石自然（工业）类型或工业品级块段或被构造线、河流、交通线等分割成的块段等； 2. 然后，主要用算术平均法求得各块段储量计算基本参数，进而计算各块段的体积和储量；3. 所有的块段储量累加求和即整个矿体（或矿床）的总储量。
地质块段法储量计算参数表格式如表下所列。
表 地质块段法储量计算表块段 编号 资源储量级别 块段 面积 （m 2）平均厚度(m ） 块段 体积 （m 3）矿石体重（t/m 3） 矿石储量（资源量） 平均品位（%） 金属储量(t ） 备注123 45678910需要指出，块段面积是在投影图上测定。
一般来讲，当用块段矿体平均真厚度计算体积时，块段矿体的真实面积S 需用其投影面积S′及矿体平均倾斜面与投影面间的夹角α进行校正。
在下述情况下，可采用投影面积参加块段矿体的体积计算：①急倾斜矿体，储量计算在矿体垂直纵投影图上进行，可用投影面积与块段矿体平均水平（假）厚度的乘积求得块段矿体体积。
图在矿体垂直投影图上划分开采块段(a)、(b)—垂直平面纵投影图； (c)、(d)—立体图1—矿体块段投影； 2—矿体断面及取样位置②水平或缓倾斜矿体，在水平投影图上测定块段矿体的投影面积后，可用其与块段矿体的平均铅垂（假）厚度的乘积求得块段矿体体积。
优点：适用性强。
地质块段法适用于任何产状、形态的矿体，它具有不需另作复杂图件、计算方法简单的优点，并能根据需要划分块段，所以广泛使用。
当勘探工程分布不规则，或用断面法不能正确反映剖面间矿体的体积变化时，或厚度、品位变化不大的层状或脉状矿体，一般均可用地质块段法计算资源量和储量。
凡在矿床勘探阶段，应用若干勘探剖面把矿床横切截为若干个块段，分别计算这些块段的储量，将各块段的储量合起来即矿体的总储量，这种方法称断面法或剖面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行：（一）首先在各个勘探剖面图上测定矿体的面积；（二）其次，在两个勘探剖面面积之间计算矿体的体积。
为此，必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差＜40%时，一般选用梯形体积公式（图1），其公式为：式中：V－两剖面间矿体体积（立方米）；L－两相邻剖面之间距（米）；S1S2－两相邻剖面上的矿体面积（平方米）。
图1 相邻剖面间之梯形块段当相邻两剖面上矿体之相对面积差＞40%时，一般选用截锥体积公式计算体积（图2），其公式为：图2 相邻剖面间之锥块段在应用截锥公式，要进行开平方计算，实际计算较繁琐，为了简化计算，有人提出改用校正的梯形公式，其方法如下：假如使相邻两剖面的间距为L，则这些剖面间块段的体积V大致等于两剖面面积总和之半与某一修正系数F的乘积，即：修正系数F的大小等于该块段精确体积与近似体积之比：把F值代入公式中，则得：当S1＝S2时，则F＝1，因而。
在这种情况下，用近似公式也可得到精确的结果。
在S1或S2＝0时则F=2/3，这时V＝L/3·S成为规则角锥体体积公式。
现将F值公式作如下之改变：由上式可见，F值显然取决于剖面面积S1及S2之比的平方根，而不取决于这些面积的绝对值的大小。
此外，当S1与S2之值互换时，F值亦不受影响。
C·C·依扎值曲线图查出F值，故其体积公式为：断面平均面积当相邻的两剖面中只有一个剖面有面积，而另一剖面上矿体已尖灭，这时根据剖面上矿体面积形状不同，可分别选择楔形（图4）或锥形（图5）公式计算面积。
图4 楔形面积图5 锥形体积用楔形公式计算体积的公式为：用锥形公式计算体积的公式为：（三）计算各相邻两剖面间块段的矿石储量：式中：Q－块段的矿石储量；V－块段的矿石体积；－块段矿石平均体重。
储量计算实验报告一、实验目的通过本次实验，学会据矿产的工业指标及提供的资料，以及储量计算程序，初步掌握平行断面法计算矿体储量的一般程序、方法与具体步骤，完成一次断面法计算储量的基本功训练。
二、实验过程：（一）在三号铜矿床第I、II勘探线剖面图上，依据各级储量的划分条件，确定矿体各部分储量级别，并用代号标注。
这里应当指出，平行断面法的储量计算，应在先编制出一系列相互平行的勘探线剖面图或中段地质图的基础上进行的。
所以，当没有这类综合图件时，应先进行图纸的编制。
（二）在各勘探线剖面图上，划分块段，标注块段与面积编号（已编好，详见三号铜矿床第I、II勘探线剖面图中的、等等）。
块段的划分及编号应考虑相邻两剖面上块段与储量级别的相互对应关系。
其具体表达式为：式中：分子I-II-1表示第I与第II勘探线剖面之间的第1个块段；分母I-1表示第I勘探线线剖面上的第1号面积。
（三）求各勘探线剖面上每个矿块的面积，并将测定结果经过换算后，填入各有关表格中。
1、使用MapGIS软件，将两个勘探剖面的图加载到软件中，加载勘探面的坐标，绘制出勘探面。
然后使用软件自动计算出面积，并标注出来，各个矿块的面积填入到相应表格中。
2、首先计算矿块的面积平均品位：以工程见矿长度作为权，计算面积平均品位由于表格中同一元素的权值放在一个格子中，所以直接用数字写入公式。
然后将结果填入块段平均品位表中，但是发现如果直接复制粘贴的话数据并没有一一对应，需要仔细注意数据的对应程度，不然差点酿成大错。
然后又发现之前填入的面积值和后计算的平均品位值都不整齐，也就是小数点后尾数参差不齐，需要将小数点后尾数进行统一，这样也方便计算。
数据整理好之后，以面积为权值，计算出矿块的平均品位。
然后再将结果数据进行整理，只保留小数点后两位数据。
3、准备数据都已经计算好了，然后开始计算填写断面法储量计算综合表。
将已经算好的相应的数据填到表格中。
比较重点的就是计算矿块的体积，体积的计算分几种情况：（1）．同一块段两相邻剖面，其中一个剖面的面积为零，可按下述情况选择计算公式。
凡在矿床勘探阶段,应用若干勘探剖面把矿床横切截为若干个块段,分别计算这些块段的储量,将各块段的储量合起来即矿体的总储量,这种方法称断面法或剖面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行:(一)首先在各个勘探剖面图上测定矿体的面积;(二)其次,在两个勘探剖面面积之间计算矿体的体积。
为此,必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差＜40%时,一般选用梯形体积公式(图1),其公式为:式中:V－两剖面间矿体体积(立方米);L－两相邻剖面之间距(米);S1S2－两相邻剖面上的矿体面积(平方米)。
图1 相邻剖面间之梯形块段当相邻两剖面上矿体之相对面积差＞40%时,一般选用截锥体积公式计算体积(图2),其公式为:图2 相邻剖面间之锥块段在应用截锥公式,要进行开平方计算,实际计算较繁琐,为了简化计算,有人提出改用校正的梯形公式,其方法如下:假如使相邻两剖面的间距为L,则这些剖面间块段的体积V大致等于两剖面面积总与之半与某一修正系数F的乘积,即:修正系数F的大小等于该块段精确体积与近似体积之比:把F值代入公式中,则得:当S1＝S2时,则F＝1,因而。
在这种情况下,用近似公式也可得到精确的结果。
在S1或S2＝0时则F=2/3,这时V＝L/3·S成为规则角锥体体积公式。
现将F值公式作如下之改变:由上式可见,F值显然取决于剖面面积S1及S2之比的平方根,而不取决于这些面积的绝对值的大小。
此外,当S1与S2之值互换时,F值亦不受影响。
C·C·依扎克松利用上述关系,并使块段底面积之一,S1或S2等于1,编制了一个F值遇S1/S2＝α的关系表(表1)。
表1α＜1 α＞1 F值α＜1 α＞1 F值0、71 0、50 0、33 0、25 0、20 0、17 0、10 0、08 0、07 0、06 0、05 0、04 0、03 1、42、03、04、05、06、010、012、014、016、020、025、030、00、9950、9800、9550、9330、9150、9000、8590、8450、8330、8240、8090、7950、7850、0250、0200、0170、0140、0100、0070、0050、0030、0020、0020、0010、00140、050、060、070、0100、0140、0200、0300、0400、0500、0700、01000、00、7700、7600、7510、7450、7330、7240、7140、7060、7000、6960、6920、689表1表明,当S1与S2之比值α在0、71～1、4以内时,F值可略而不计,因为误差小于1%,尚未超出储量计算的一般精度范围。
估算矿产资源/储量的方法
一、几何图形法
1、断面法：
（1）平行断面法
①梯形公式 V=L/2(S1+S2)
②截锥公式
③锥体公式 V=SL/3
④楔形公式 V=SL/2
⑤似柱体公式 V=L/6（2a1b1+b1a2）
（2）不平行断面法
2、算术平均法
3、地质断面法
4、开采块段法
5、等高线法
二、SD法
以最佳结构地质变量为基础，以断面构形替代空间构形为核心，以 spline函数及分维几何学为工具的估算方法，立足于传统的断面法。
它适用于不同矿床类型、矿体规模、产状、不同矿产勘查阶段，还可对估算的成果作精度预测。
三、地质统计学法
是以区域化变量理论作为基础，以变异函数作为主要工具，对既具有随机性、又具有结构性的变量进行统计学研究，估算时能充分考虑品位的空间变异性和矿化强度在空间的分布特征，使估算结果更加符合地质规律，置信度高，但需有较多的样本个体为基础。
勘查过程中，针对矿床的地质特征，运用这种方法，还能制定或检验合理的勘探工程间距。
有距离加权法、相关分析法、克里格法。
内蕴经济资源量是矿产资源勘查工作自普查至勘探，地质可靠程度达到了推断的至探明的，但可行性评价工作只进行了概略研究，由于技术经济参数取值于经验数据，未与市场挂钩，区分不出其真实的经济意义，统归为内蕴经济资源量。
可细分为3个类型：
探明的内蕴经济资源量(331)
控制的内蕴经济资源量(332)
推断的内蕴经济资源量(333)。
储量计算的断面法凡在矿床勘探阶段，应用若干勘探剖面把矿床横切截为若干个块段，分别计算这些块段的储量，将各块段的储量合起来即矿体的总储量，这种方法称断面法或剖面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行：（一）首先在各个勘探剖面图上测定矿体的面积；（二）其次，在两个勘探剖面面积之间计算矿体的体积。
为此，必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差＜40%时，一般选用梯形体积公式（图1），其公式为：式中：V－两剖面间矿体体积（立方米）；L－两相邻剖面之间距（米）；S1S2－两相邻剖面上的矿体面积（平方米）。
图1 相邻剖面间之梯形块段当相邻两剖面上矿体之相对面积差＞40%时，一般选用截锥体积公式计算体积（图2），其公式为：图2 相邻剖面间之锥块段在应用截锥公式，要进行开平方计算，实际计算较繁琐，为了简化计算，有人提出改用校正的梯形公式，其方法如下：假如使相邻两剖面的间距为L，则这些剖面间块段的体积V大致等于两剖面面积总和之半与某一修正系数F的乘积，即：修正系数F的大小等于该块段精确体积与近似体积之比：把F值代入公式中，则得：当S1＝S2时，则F＝1，因而。
在这种情况下，用近似公式也可得到精确的结果。
在S1或S2＝0时则F=2/3，这时V＝L/3·S成为规则角锥体体积公式。
现将F值公式作如下之改变：由上式可见，F值显然取决于剖面面积S1及S2之比的平方根，而不取决于这些面积的绝对值的大小。
此外，当S1与S2之值互换时，F值亦不受影响。
C·C·依扎克松利用上述关系，并使块段底面积之一，S1或S2等于1，编制了一个F值遇S1/S2＝α的关系表（表1）。
表1表1表明，当S1与S2之比值α在0.71～1.4以内时，F值可略而不计，因为误差小于1%，尚未超出储量计算的一般精度范围。

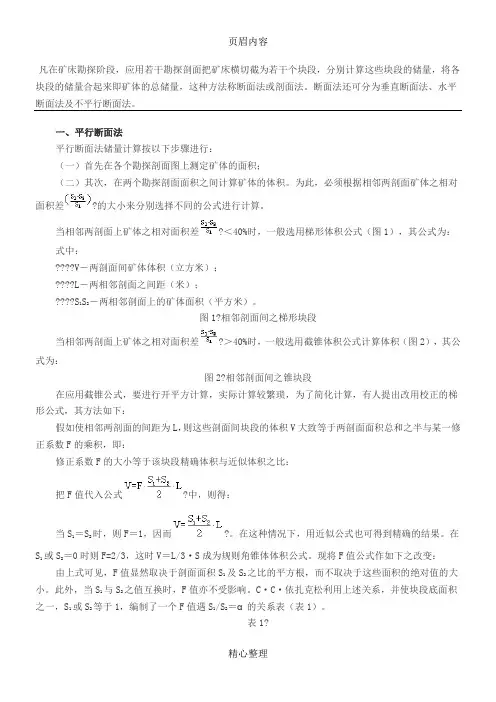

凡在矿床勘探阶段，应用若干勘探剖面把矿床横切截为若干个块段，分别计算 这些块段的储量，将各块段的储量合起来即矿体的总储量，这种方法称断面法或剖 面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行：（一） 首先在各个勘探剖面图上测定矿体的面积；（二） 其次，在两个勘探剖面面积之间计算矿体的体积。
为此，必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差违厂 < 40%寸，一般选用梯形体积公式（图 1）,其公式为:式中：V -两剖面间矿体体积（立方米）； L —两相邻剖面之间距（米）； S 1S 2 -两相邻剖面上的矿体面积图1相邻剖面间之梯形块段S 严,算体积（图2），其公式为：当相邻两剖面上矿体之相对面积差 > 40%寸，一般选用截锥体积公式计（平方米）。
nI由上式可见，F 值显然取决于剖面面积 S 及S 2之比的平方根，而不取决于这些 面积的绝对值的大小。
此外，当 S i 与S 2之值互换时，F 值亦不受影响。
C- C •依扎相邻剖面间之锥块段在应用截锥公式，要进行开平方计算，实际计算较繁琐，为了简化计算，有人 提出改用校正的梯形公式，其方法如下：假如使相邻两剖面的间距为 L ,则这些剖面间块段的体积 V 大致等于两剖面面 积总和之半与某一修正系数 F 的乘积，即：V=P -. L （3） 2修正系数F 的大小等于该块段精确体积与近似体积之比:-2(1 +屆勺 3 q+Sj把F 值代入公式则得:当Si = S 时，则 F = 1,甘二墅鱼-L因而 2。
在这种情况下，用近似公式也可得到精确的结果。
在公式。
现将F 值公式作如下之改变:S i 或S 2= 0时则F=2/3，这时V = L/3 - S 成为规则角锥体体积J I4图2A磅（1+辔）=糾表1克松利用上述关系，并使块段底面积之一，S1或S2等于1,编制了一个F值遇S/S2 =a表1表明，当S与S2之比值a在0.71〜1.4以内时，F值可略而不计，因为误差小于1%尚未超出储量计算的一般精度范围。
实习十一平行断面法储量计算
一、实习目的
通过本实习，熟悉断面法计算储量的一般原理，掌握平行断面法储量计算的程序、方法和具体步骤。
二、实习要求
1．掌握坑、钻及断面、块段等平均品位的计算方法。
2．用方格法计算面积。
3．计算出一个块段的铜储量，本应按不同级别的矿石分别计算储量，但因实习时间所限。
暂不要求。
4．本次实习只要求计算能利用储量，暂不能利用储量的计算可留作同学们课外练习，进一步巩固所学的有关知识。
三、方法原理
断面法计算储量，要求勘探工程有规律地布置，即沿垂直的或水平的剖面揭穿矿体，便于作出垂直的或水平的断面图（剖面图）。
应用若干个断面（或剖面）将矿体划分若干个块段，别计算这些块段的储量，然后将各块段的储量相加，即为矿体的总储量。
断面法是以勘探剖面（断面）图或中段平面图为基础的，它的实质是将剖面上的资料外推到控制范围中去。
根据断面是否彼此平行，可分为平行断面法和不平行断面法两种。
本次实习只应用平行断面法。
平行断面法的前提是勘探剖面（断面）之间是相互平行的，以两个断面间的块段作为储量计算基本单元，在断面图上根据既定的工业指标，先将矿体的边界圈定以后，利用求积仪或曲线仪，或采用透明方格纸、几何图形等方法，测量断面上矿体的面积，然后计算相邻断间各块段的体积。
再结合矿体各块段的平均品位和平均体重等参数，计算出各块段的矿石储和金属储量。
最后计算出总矿石储量和金属储量。
四、实习步骤
1．应用透明方格纸测量第Ⅱ和第Ⅲ勘探线剖面图上能利用矿体的面积，并将测定结果经过比例尺换算后，填入表XI-3和表XI-4中。
2．计算块段的平均品位
o应用上次实习计算的第Ⅱ剖面各勘探工程矿石的平均品位，并将这些值填入表11-1。
Ⅲ剖面各勘探工程矿石的平均品位，已在表XI-1中给出。
o用算术平均法计算断面的平均品位，将计算结果填入表XI-1。
o用加权平均法计算每一断面的平均品位，将计算结果填入表XI-2。
o根据以上计算结果，用算术平均法和加权平均法计算块段的矿石平均品位，完成表XI－3。
3．计算块段的矿体体积，并将计算结果填入表XI－4中。
在计算块段矿体体积时，应根据相邻两剖面矿体的几何形态和相对面积比，选择合理的计算公式，通常有以下几种情况：
（1）当相邻两断面的矿体形状相似，且其相对面积差小于40％，用梯形体公式计算体积
（2）当相邻两断面的矿体形状虽相似但其相对面积差大于4O％时，用截面圆锥体公式计算体积：
（3）矿体两端边缘部的块段，由于只有一个断面控制或另一断面上矿体面积为零时，根据矿体尖灭的特点，其体积可用不同公式计算。
当矿体作楔形尖灭时，块段体积可用楔形公式计算：
当矿体作锥形尖灭肘，块段体积可用锥形公式计算；
上述各公式中：
V——块段的矿体体积（m3）；
L——两断面之间的距离（m）；
Sl、S2——块段上矿体在相邻两剖面上对应面积（m2）。
4．计算块段矿体的矿石储量和金属储量，将结果填人表XI－5中。
（1）矿石平均体重为3．5（t／m3），体重乘以块段体积，即为块段矿石储量，即：
式中：Q一块段的矿石储量；V 一块段的矿体体积；一块段矿石的平均体重。
（2）将块段的矿石储量乘以块段矿石的平均品位，即得块段的金属储量，即：
式中：P ——块段的金属储量；——块段矿石的平均品位。
表XI-1块段矿石平均品位计算表
2×S 平均品位权品位2(%)
表XI-2断面法储量计算表
表XI-3断面矿石算术平均品位计算表
表XI-4断面矿石品位厚度加权平均计算表
均品位×均品位L×。
