沟槽式管接件1范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能螺母粗牙螺纹GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 7306.1 55º密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.2 55º密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262 圆头椭圆颈螺栓3术语和定义下列术语和定义适用于GB5135的本部分。
3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍）grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍）rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。

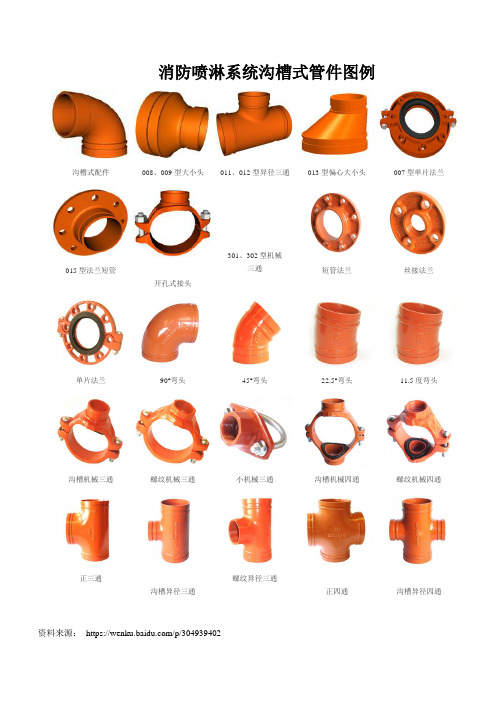

消防喷淋系统沟槽式管件图例沟槽式配件008、009型大小头011、012型异径三通013型偏心大小头007型单片法兰015型法兰短管开孔式接头301、302型机械三通短管法兰丝接法兰单片法兰90°弯头45°弯头22.5°弯头11.5度弯头沟槽机械三通螺纹机械三通小机械三通沟槽机械四通螺纹机械四通正三通沟槽异径三通螺纹异径三通正四通沟槽异径四通资料来源：https:///p/304939402刚性沟槽接头变径沟槽接头挠性沟槽接头快换接头短管法兰丝接法兰单片法兰90°弯头45°弯头22.5°弯头11.5度弯头沟槽机械三通螺纹机械三通小机械三通沟槽机械四通螺纹机械四通正三通沟槽异径三通螺纹异径三通正四通沟槽异径四通盲片沟槽异径管螺纹异径管沟槽偏心异径管螺纹偏心异径管变经挠性卡箍轻型刚性卡箍刚性卡箍重型挠性卡箍挠性卡箍高经法兰沟槽法兰22.50度弯头450度弯头轻型90度弯头轻型三通三通90度弯头90度异经弯头11.25度弯头管帽内丝三通异经三通螺纹式机械三通沟槽式机械三通小机械三通异经四通内丝四通正四通沟槽式机械四通螺纹式机械四通沟槽内螺纹式异经管固沟槽式异经管固偏心沟槽内螺纹式异经管固沟槽外螺纹式异经管固偏心沟槽式异经管固90s 1301GS 180开孔机滚槽机刚性沟槽接头挠性沟槽接头001斜口型刚性接头101平口型挠性接头LIFLEX平口型挠性接头快换接头LIGID阴阳口型刚性接头001斜口型刚性接头101平口型挠性接头LIFLEX平口型挠性接头变径沟槽接头LIGID阴阳口型刚性接头沟槽异径管螺纹异径管沟槽偏心异径管螺纹偏心异径管LIGID阴阳口型刚性接头001斜口型刚性接头101平口型挠性接头LIFLEX平口型挠性接头沟槽式配件008、009型大小头011、012型异径三通013型偏心大小头007型单片法兰015型法兰短管开孔式接头301、302型机械三通变经挠性卡箍轻型刚性卡箍刚性卡箍重型挠性卡箍挠性卡箍高经法兰沟槽法兰22.50度弯头450度弯头轻型90度弯头轻型三通三通90度弯头90度异经弯头11.25度弯头管帽内丝三通异经三通螺纹式机械三通沟槽式机械三通小机械三通异经四通内丝四通正四通沟槽式机械四通螺纹式机械四通沟槽内螺纹式异经管固沟槽式异经管固偏心沟槽内螺纹式异经管固沟槽外螺纹式异经管固偏心沟槽式异经管固90s 1301GS。
正三通异径三通正四通中丝三通机械三通（沟槽式）沟槽机械四通螺纹机械三通螺纹机械四通总11.25°弯头45°弯头22.5°弯头90°弯头法兰管卡钢性管卡挠性管卡异径管（沟槽式）异径管(丝接式)盲片转换法兰开孔机机械三通（沟槽式）机械三通应用三通可用于直接在钢管上接出支管。
首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。
机械三通分丝接接出支管方式及用沟槽接出支管方式。
丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。
螺纹机械三通机械三通应用三通可用于直接在钢管上接出支管。
首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。
机械三通分丝接接出支管方式及用沟槽接出支管方式。
丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。
挠性管卡卡箍应用卡箍分柔性卡箍和刚性卡箍柔性卡箍连接方式使系统具有柔性，允许钢管有一定性的角度偏差、相对错位。
钢管连接后。
两钢管管端之间留有间隙可适应管道的膨胀、收缩。
卡箍在最大允许偏转错位情况下应保持正常工作压力。
柔性卡箍具有承受一定末端载荷的能力。
末端负荷是指卡箍卡口可承受沿钢管轴向负荷的能力。
刚性卡箍连接方式使系统不具柔性，卡箍卡紧后可与钢管形成刚性一体，在吊具中跨度较大时，使管道依靠自身刚性支撑连接。
法兰管卡法兰管卡应用法兰管卡可用于沟槽式管道与带法兰的设备、阀门的过渡性连接，连接螺栓采用国标螺栓。
法兰管卡的螺栓孔的直径及位置尺寸均与国际法兰相配。
钢性管卡GC沟槽式管接头管道连接系统是借助管道内部的压力影响密封圈增加密封圈的密封性。
外钢套扣住钢管两端并包裹密封圈。
实现钢管密封连接。
沟槽式管接头及管件执行建设部行业标准CJ/T156-2001，我公司开发的沟槽式管件接头及管件，铸件材质QT450-10，其内外静电喷涂环氧树脂粉末(EP)或浸漆。
沟槽管件是一种用于连接管道的装置，其尺寸标准对于保证管道连接质量和安全性至关重要。
本文将从沟槽管件的分类、尺寸要求、测量方法等方面进行详细介绍。
一、沟槽管件的分类根据不同的用途和结构形式，沟槽管件可以分为以下几类：1. 卡箍式沟槽管件：由两个半圆形的卡箍组成，通过螺栓紧固连接管道。
2. 法兰式沟槽管件：由一个法兰盘和一个带有凸缘的管道组成，通过螺栓紧固连接管道。
3. 螺纹式沟槽管件：由一个带有内螺纹的管道和一个带有外螺纹的螺母组成，通过螺纹连接管道。
4. 焊接式沟槽管件：由一个带有凸缘的管道和一个带有凹槽的管道组成，通过焊接连接管道。
二、沟槽管件的尺寸要求1. 卡箍式沟槽管件的尺寸要求：卡箍的内径应与管道的外径相匹配，卡箍的长度应大于管道的直径。
2. 法兰式沟槽管件的尺寸要求：法兰盘的直径应与管道的直径相匹配，法兰盘的厚度应符合设计要求。
3. 螺纹式沟槽管件的尺寸要求：螺纹的长度应大于管道的直径，螺纹的螺距应符合设计要求。
4. 焊接式沟槽管件的尺寸要求：焊接接头的形式应符合设计要求，焊接接头的位置应位于管道的中心线上。
三、沟槽管件的测量方法1. 卡箍式沟槽管件的测量方法：将卡箍套在管道上，用卡尺测量卡箍的长度和内径。
2. 法兰式沟槽管件的测量方法：将法兰盘放在平面上，用游标卡尺测量法兰盘的直径和厚度。
3. 螺纹式沟槽管件的测量方法：将螺纹放在平面上，用游标卡尺测量螺纹的长度和螺距。
4. 焊接式沟槽管件的测量方法：将焊接接头放在平面上，用游标卡尺测量焊接接头的位置和大小。
四、沟槽管件的使用注意事项1. 在使用沟槽管件之前，应先检查其尺寸是否符合设计要求，如有不合格应及时更换。
2. 在安装沟槽管件时，应注意保持管道的水平度和垂直度，避免出现倾斜或弯曲现象。
3. 在紧固螺栓时，应注意控制力度，避免过度紧固导致管道变形或破裂。
4. 在使用过程中，应注意定期检查沟槽管件的状态，如有松动或损坏应及时维修或更换。
国标消防沟槽管件国标消防沟槽管件一直是建筑消防系统中不可或缺的重要组成部分之一。
在建筑物的消防设计中，消防沟槽管件的选用往往直接影响到整个消防系统的可靠性和安全性。
因此，在消防系统设计和建设过程中，对于国标消防沟槽管件的认识和运用显得尤为重要。
本文将从国标消防沟槽管件的定义、分类、特点、选用和安装等方面展开探讨，希望能为相关行业提供一些参考。
1. 消防沟槽管件的定义消防沟槽管件是指用于消防系统中的管道连接和支撑的特殊组件，主要由管道、法兰、弯头、三通、四通、减径、扩径、变径、法兰盲板等部分组成。
其作用主要是实现水流的引导、分配和转向，从而确保消防系统正常运行。
2. 消防沟槽管件的分类根据不同的功能和结构，消防沟槽管件可分为直通式、分支式、弯头式、分水式等多种类型。
其中，直通式消防沟槽管件主要用于直线管道的连接；分支式消防沟槽管件则可实现管道的分支和合并；而弯头式消防沟槽管件则用于管道的转向等。
3. 消防沟槽管件的特点国标消防沟槽管件具有安装简便、结构合理、密封性好、耐压性强、使用寿命长等特点。
其中，其密封性能是保证消防系统正常运行的关键因素之一，一旦出现漏水等情况将直接影响消防系统的工作效果。
4. 消防沟槽管件的选用在选择国标消防沟槽管件时，需要考虑管件的材质、规格、耐压性、密封性以及与其他管道连接的方式等因素。
通常情况下，建议选择符合国家标准的产品，并在实际使用中务必按照规范要求进行安装和维护，以确保消防系统的正常运行。
5. 消防沟槽管件的安装在消防系统的设计和建设过程中，消防沟槽管件的安装是至关重要的一环。
为了保证管道的连接牢固、密封性好，安装过程中需要注意管件的定位、间距、固定方式、管道的清洁和调试等方面的工作。
此外，在安装过程中还需注意消防沟槽管件与其他管道的连接是否牢固，以及管道的安全性和稳定性等问题。
总的来说，国标消防沟槽管件在建筑消防系统中具有重要的地位和作用，对于提高消防系统的安全性和可靠性起着至关重要的作用。
+\本部份规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部份合用于自动喷水灭火系统中沟槽式管接件。
下列文件中的条款通过本标准的引用而成为本部份的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或者修订版均不适应本部份，然而，鼓励根据本部份达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本合用于本部份。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或者热塑性橡胶拉伸应力应变性能的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能螺母粗牙罗纹GB/T 3512 硫化橡胶或者热塑性橡胶热空气加速老化和耐热试验GB/T 7306.1 55º密封管罗纹第1 部份：圆柱内罗纹与圆锥外罗纹GB/T 7306.2 55º密封管罗纹第2 部份：圆锥内罗纹与圆锥外罗纹GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262 圆头椭圆颈螺栓下列术语和定义合用于GB5135 的本部份。
主要包括沟槽式管接头(卡箍)和沟槽式管件。
用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
+\沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。
在接头处，相邻管端允许有一定量的相对角变位和相应的轴向挠动，允许角变位与管径有关，但不允许有轴向线位移。
挠性接头是一种柔性接头。
通过压力来提高系统密封性能的橡胶圈。
或者说，通过附加压力可以使垫圈和密封面之间产生附加比压。
沟槽式管件的结构型式和基本尺寸要求
A.1 三通、四通、90°弯头、45°弯头、22.5°弯头的结构型式和基本尺寸见图C.1和表C.1。
图C.1 三通、四通、90°弯头、45°弯头、22.5°弯头表C.1 三通、四通、90°弯头、45°弯头、22.5°弯头的基本尺寸单位为毫米
A.2 异径三通、异径四通、异径接头的结构型式和基本尺寸见图C.2和表C.2。
图C.2异径三通、异径四通、异径接头
表C.2异径三通、异径四通、异径接头尺寸单位为毫米
A.3 沟槽卡压异径接头、沟槽卡压异径三通、沟槽卡压异径四通的结构型式和基本尺寸见图C.
3和表C.3。
图C.3 沟槽卡压异径三通、沟槽卡压异径四通、沟槽卡压异径接头 单位为毫米
A.4 沟槽法兰的结构型式与基本尺寸见图C.4和表C.4。
图C.4 沟槽法兰结构图
表C.4 沟槽法兰尺寸的基本尺寸单位为毫米。
沟槽式管接件1范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能螺母粗牙螺纹GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 7306.1 55º密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.2 55º密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262 圆头椭圆颈螺栓3术语和定义下列术语和定义适用于GB5135的本部分。
3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍）grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍）rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。
莱德沟槽管件尺寸标准1. 引言莱德沟槽管件是一种用于排水系统的重要组件。
它们被广泛应用于工业、农业、城市等领域，用于排放、转移和处理液体、气体和固体废物。
莱德沟槽管件的尺寸标准对于确保系统的正常运行和流量控制至关重要。
本文将介绍莱德沟槽管件尺寸标准的相关要点。
2. 莱德沟槽管件尺寸类型莱德沟槽管件的尺寸标准通常包含以下几个方面：2.1 内径尺寸莱德沟槽管件的内径尺寸是指管件内部空间的直径。
它对于管道系统的流量和排放能力起着关键性的作用。
通常采用公制或英制单位来表示内径尺寸，如毫米（mm）或英寸（inch）。
常见的莱德沟槽管件的内径尺寸有：25mm、32mm、40mm等。
2.2 外径尺寸莱德沟槽管件的外径尺寸是指管件外部的最大直径。
它对于莱德沟槽管件的安装和连接起着重要作用。
外径尺寸通常也采用公制或英制单位来表示，如毫米（mm）或英寸（inch）。
常见的莱德沟槽管件的外径尺寸有：50mm、75mm、110mm等。
2.3 壁厚尺寸莱德沟槽管件的壁厚尺寸是指管道壁的厚度。
壁厚尺寸对于管件的强度和耐压能力至关重要。
通常使用公制单位来表示壁厚尺寸，如毫米（mm）。
常见的莱德沟槽管件的壁厚尺寸有：2mm、3mm、4mm等。
2.4 长度尺寸莱德沟槽管件的长度尺寸是指管件的整体长度。
长度尺寸对于管道系统的安装和布局具有重要意义。
通常使用公制单位来表示长度尺寸，如毫米（mm）。
常见的莱德沟槽管件的长度尺寸有：1000mm、2000mm、3000mm等。
3. 莱德沟槽管件尺寸标准的确定方法莱德沟槽管件的尺寸标准通常根据实际需求和行业标准来确定。
下面是一些确定莱德沟槽管件尺寸标准的常见方法：3.1 国家标准不同国家有不同的标准和规范来定义莱德沟槽管件的尺寸。
例如，中国国家标准GB标准和美国国家标准ANSI标准等。
根据所在国家的标准，确定合适的莱德沟槽管件尺寸标准。
3.2 行业标准除了国家标准外，还存在一些行业标准和规范，它们更加细化和具体化。
沟槽式管接1范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能螺母粗牙螺纹GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 7306.1 55º密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.2 55º密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262 圆头椭圆颈螺栓3术语和定义下列术语和定义适用于GB5135的本部分。
3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍）grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍）rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。
3.5挠性（沟槽）接头（卡箍）flexible coupling joint在接头处，相邻管端允许有一定量的相对角变位和相应的轴向挠动，允许角变位与管径有关，但不允许有轴向线位移。
挠性接头是一种柔性接头。
3.6密封圈pressure responsive gasket通过压力来提高系统密封性能的橡胶圈。
或者说，通过附加压力可以使垫圈和密封面之间产生附加比压。
3.7额定工作压力rated working pressure沟槽式管接件在工作状态下允许的最大工作压力。
4分类沟槽式管接件按结构形式分类：4.1 沟槽式管接头（卡箍）主要有刚性沟槽接头（卡箍）、挠性沟槽接头（卡箍）等。
4.2 沟槽式管件主要包括机械三通、机械四通、机械异径四通、90º弯头、45º弯头、22.5º弯头、正三通、异径三通、正四通、异径四通、同心大小头、偏心大小头、单片法兰、短管法兰、盲片等系列。
5 型号编制XG □□－□×□—□额定工作压力（MPa）连接方式（带侧出口的组件）（c）规格代号（以管子外径mm表示）名称代号材料代号消防沟槽式管接头（卡箍）、管件代号沟槽管接件的型号编制应符合下列要求：材料代号应符合国家标准规定的标记代号；名称代号由生产企业自行规定；连接方式：侧出口沟槽连接，直接标出公称直径。
螺纹式连接，直接标出螺纹代号及螺纹尺寸。
其它的连接方式，用相应的标志符号和公称直径表示。
示例：1）XGQT□-114-1.6 表示材料为球墨铸铁□（生产单位自己规定）外径为114mm，额定工作压力为1.6MPa的消防沟槽式管接头（卡箍）。
2）XGQT□-114×Rc1-2.5表示材料为球墨铸铁□（生产单位自己规定）主管外径为114mm，侧出口为右旋圆锥内螺纹接口，螺纹尺寸为1″，额定工作压力为2.5MPa的消防沟槽式管件。
6 要求6.1 外观、标志、结构尺寸6.1.1 外观沟槽式管接件表面应平整光洁，无加工缺陷及磕碰损伤，无裂纹缩孔、冷隔、夹渣、气孔、疤痕等现象；涂层均匀牢固，无气泡或漆块堆积；橡胶密封圈密封面上不应有气泡、杂质、裂口和凹凸不平等缺陷，标志齐全清晰。
6.1.2 标志6.1.2.1 壳体标志沟槽式管接件应在明显位置清晰、永久性标注下述内容：a）型号规格；b）生产单位名称或商标；c）额定工作压力。
6.1.2.2 密封圈标志密封圈上应在明显位置清晰、永久性标注下述内容：a）生产单位名称或商标；b）型号规格；c）密封圈材质代号，见表1；d）生产日期。
表1 密封圈材质代号6.1.3沟槽尺寸6.1.3.1 轧制凹槽端面尺寸轧制凹槽端面尺寸见表A.1的规定。
6.1.3.2 切割凹槽端面尺寸切割凹槽端面尺寸见表A.2的规定。
6.1.3.3 铸造配件和阀的槽端尺寸铸造配件和阀的槽端尺寸见表A.3的规定。
6.1.4采用支管接头（卡箍）时支管的最大允许管径尺寸采用支管接头（卡箍）时支管的最大允许管径见附录B的规定。
6.2 基本参数6.2.1 额定工作压力沟槽式管接件的额定工作压力不得低于1.2MPa，并应符合1.2 MPa、1.6 MPa、2.5 MPa 等系列压力等级。
6.2.2 公称直径沟槽式管接件的公称直径为25mm、32 mm 、40mm、50mm、65 mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm等。
6.3壳体材料沟槽式管接件的材料应采用球墨铸铁（不低于QT450-12）、锻钢等，采用其它不低于球墨铸铁（QT450-12）的抗拉强度和抗腐蚀性的材料，应符合相应的国家标准。
6.4 螺栓和螺母6.4.1 螺栓螺栓的结构和尺寸应符合GB/T 8262的规定，机械性能不应低于GB/T 3098.1中规定的8.8级要求，螺纹公差6g。
螺栓应镀锌，或用其它具有相同耐腐蚀的材料制造。
6.4.2 螺母螺母的机械性能应符合GB/T 3098.2中螺母规定的8级要求，螺纹公差6H。
螺母应镀锌，或用其它具有相同耐腐蚀的材料制造。
6.5 橡胶密封圈材料性能6.5.1 橡胶密封圈使用的材料不应含有对其使用寿命及对输送管路和零配件有危害的物质。
6.5.2橡胶密封圈按7.2的规定进行试验，橡胶的物理性能应符合表2～表5的规定。
表2 天然橡胶密封圈的物理机械性能表3 三元乙丙橡胶密封圈的物理机械性能表 4 丁晴橡胶密封圈的物理机械性能表5 硅橡胶密封圈的物理机械性能6.5.3 橡胶密封圈若采用其它材料制造，应符合其相应的物理机械性能。
6.6 真空度（负压密封性）沟槽式管接件按7.3 的规定进行试验，在真空度达到0.08MPa时，保持5min，应无真空压损失。
6.7 气密封性能沟槽式管接件按7.4 的规定进行试验，在充气压力达到0.3MPa时，保持5min，试件表面应无气泡渗漏。
6.8 密封性能沟槽式管接件按7.5的规定进行试验，试验压力为2倍额定工作压力，保持5min，应无渗漏。
6.9 耐压强度沟槽式管接件按7.5的规定进行试验，试验压力为4倍额定工作压力，保持5min，应无泄漏和损坏。
6.10 承载力矩沟槽式管接头（卡箍）照7.6的规定进行试验，在表6规定的力矩作用下，不得出现泄漏和断裂现象。
表6 承载力矩6.11 挠性接头偏转角挠性沟槽管接头（卡箍）按7.7的规定进行试验，挠性沟槽接头（卡箍）可沿轴向偏转，在管道公称直径小于DN200时，提供大于等于1º的偏转角，在管道公称直径大于等于DN200时，提供大于等于0.5º小于1º的偏转角，试验后检查管路，应无渗漏和损坏。
6.12 最大伸长间隙6.12.1沟槽式管接头（卡箍）按7.8的规定进行试验，公称直径≤DN32的管接头（卡箍）管端允许最大间隙应≤2mm；DN40≤公称直径≤DN300的管接头（卡箍）管端允许最大间隙应≤3.2mm。
6.12.2 单片法兰，按照7.8的规定进行试验，公称直径≤DN32的单片法兰管端允许最大间隙应≤1mm；DN40≤公称直径≤DN300的单片法兰管端允许最大间隙应≤1.6mm。
6.13 耐低温性能沟槽式管接头(卡箍)按7.9 的规定进行试验，接头(卡箍)组件应无压力损失和密封圈损坏。
6.14 抗高温老化性能沟槽式管接头（卡箍）按7.10 的规定进行试验，应无空气泄漏和密封圈粘连、损坏。
6.15 无密封圈泄漏性能沟槽式管接头（卡箍）按7.11 的规定进行试验，移除密封圈后，保持管道系统中0.2MPa的静水压，系统沟槽接头（卡箍）连接处泄漏不能超过113L/min。
注：113L/min是一个额定流量系数为80的洒水喷头在0.2MPa压力下的流量。
6.16 耐水冲击性能沟槽式管接头（卡箍）按7.12的规定进行试验，应能承受20,000次水冲击而不发生泄漏。
6.17 抗振动性能沟槽式管接头（卡箍）按7.13的规定进行试验，试验后进行耐压强度试验，应无泄漏和损坏。
6.18 耐火性能6.18.1沟槽式管接头（卡箍包括带密封圈的管件）按7.14的规定进行试验，连接沟槽接头（卡箍）的管道系统中，充满额定工作压力的静水压，应能承受耐火试验15min，试验后应无泄漏和变形损坏。
6.18.2沟槽式管件（不带密封圈），若采用熔点低于800 ℃的金属材料或非金属材料制作，则按7.14的规定进行试验，连接沟槽管件的管道系统中，充满额定工作压力的静水压，应能承受耐火试验15min，试验后应无泄漏和变形损坏。
7 试验方法7.1 外观、标志、结构尺寸和橡胶密封圈检验使用目测和专用量具测量沟槽式管接件和橡胶密封圈的外观、标志、结构尺寸及铸件质量等。
检查结果应符合6.1、6.2、6.3的规定。
7.2 橡胶密封圈材料试验7.2.1 橡胶密封圈物理机械性能试验应按GB/T 528、GB/T 531和GB/T 7759的规定进行。
7.2.2 橡胶的热空气老化试验应按GB/T3512的规定进行。
7.2.3 橡胶的耐液体浸渍试验应按GB/T1690的规定进行。
7.3 真空度（负压密封性）试验如图1所示，试验组件应装配一个真空计量仪或精度不低于1.5级的真空表，以显示实际真空度。
选择合适的真空泵抽气，当安装试样的管内达到0.08MPa（600mmHg）的真空压时，关闭试样与真空泵之间的阀门，使试样单独封闭，试验结果应符合6.6的规定。
1－管段；2－沟槽式管接头（卡箍）；3－压力表；4－截止阀。
图1 真空度试验装置图7.4 气密封试验7.4.1试验组件应装配精度不低于1.5级的压力表，以显示实际压力值。
试验应在20℃±5℃的环境温度下进行。
7.4.2 试验前试验组件应预先全淹没在水中，给试样内部加压至0.1MPa，保持一段时间，清除表面气泡，然后逐渐将压力增加到0.3MPa，保持5min，试验结果应符合6.7的规定。
