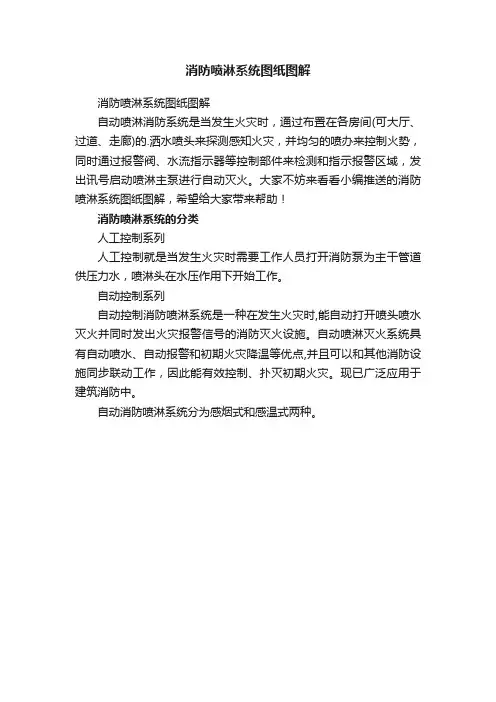

自动喷淋消防系统是当发生火灾时，通过布置在各房间(可大厅、过道、走廊)的.洒水喷头来探测感知火灾，并均匀的喷办来控制火势，同时通过报警阀、水流指示器等控制部件来检测和指示报警区域，发出讯号启动喷淋主泵进行自动灭火。

大家不妨来看看小编推送的消防喷淋系统图纸图解，希望给大家带来帮助！
消防喷淋系统的分类
人工控制系列
人工控制就是当发生火灾时需要工作人员打开消防泵为主干管道供压力水，喷淋头在水压作用下开始工作。

自动控制系列
自动控制消防喷淋系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火灾报警信号的消防灭火设施。

自动喷淋灭火系统具有自动喷水、自动报警和初期火灾降温等优点,并且可以和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。

现已广泛应用于建筑消防中。

自动消防喷淋系统分为感烟式和感温式两种。

表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件

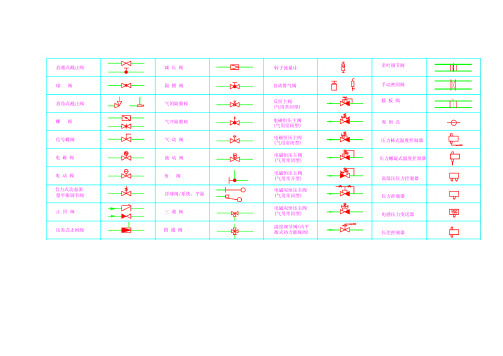

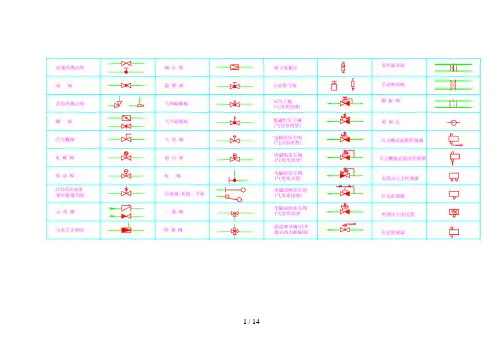

3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11 仪表。

1 / 142 / 143 / 14表3.0.2 管道附件序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接序号名称图例备注1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件序号名称图例备注1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.1 管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11 仪表。

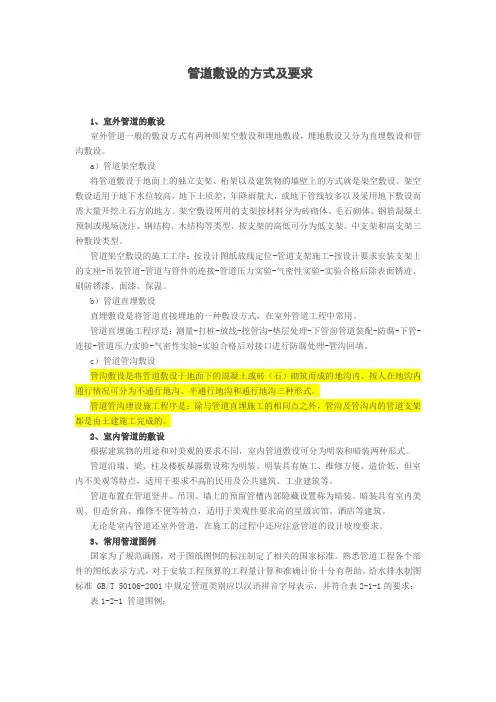

管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。

a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。

架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。

架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。

b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。

c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。

管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
