异系统重选配置指导书

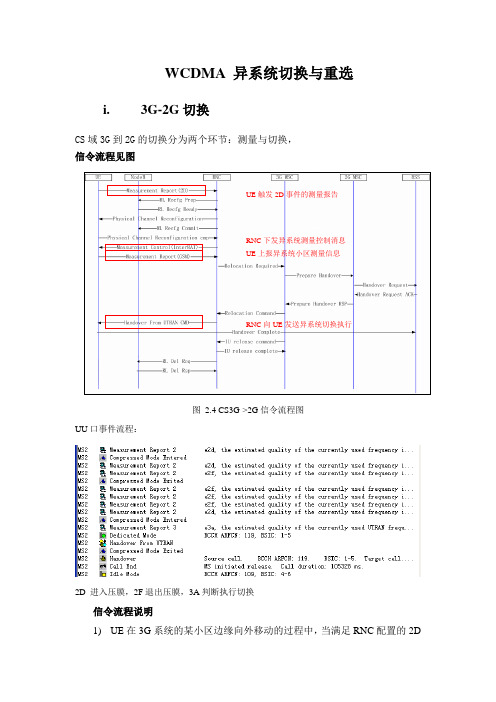

WCDMA 异系统切换与重选i.3G-2G切换CS域3G到2G的切换分为两个环节：测量与切换，信令流程见图UE触发2D事件的测量报告RNC下发异系统测量控制消息UE上报异系统小区测量信息RNC向UE发送异系统切换执行图 2.4 CS3G->2G信令流程图UU口事件流程：2D 进入压膜，2F退出压膜，3A判断执行切换信令流程说明1)UE在3G系统的某小区边缘向外移动的过程中，当满足RNC配置的2D事件上报条件时，UE上报测量报告（Measurement Report），报告2D事件发生，说明当前3G小区信号质量较差，需要寻找其它频率或其它系统的信号源；2)RNC将启动压缩模式，对异频或异系统进行测量。

下发无线链路重配置准备（RL RECONFIG PREPARE）消息，要求NodeB准备启动压缩模式；3)NodeB准备好资源后回无线链路重配置完成（RL RECONFIG READY）消息给RNC；4)RNC下发物理信道重配置（PHYSICAL CHANNEL RECONFIG）消息给UE，准备启动压缩模式；5)RNC在确认UE收到PHYSICAL CHANNEL RECONFIG消息后，向NodeB下发无线链路重配置确认（RL RECONFIG COMMIT）消息；6)UE根据新的配置数据完成相关配置后，向RNC回物理信道重配置完成（PHYSICAL CHANNEL RECONFIG COMPLETE）消息，表示压缩模式已启动完成；7)RNC下发测量控制（Measurement Control）消息，让UE进行异系统测量；8)UE上报测量报告（Measurement Report），报告各2G小区的测量值及确认情况；9)经判断满足切换条件，RNC发起迁移请求（Relocation Required）消息给核心网；10)在2G侧分配好相关资源后，核心网向RNC下发迁移响应（RELOCATION COMMAND）消息；11)RNC下发切换响应（HANDOVER FROM 3G COMMAND）消息给UE，要求UE进行异系统切换；12)在UE接入2G网络后，核心网下发Iu口释放（IU RELEASE COMMAND）消息通知RNC释放UE在3G系统的资源13)RNC响应Iu释放（IU RELEASE COMPLET）消息给核心网；然后再释放NodeB的无线资源。

爱立信2G到4G重选配置操作手册一、设置原则1.基于优先级的小区重选将不同的无线接入技术划分优先级,优先级可以为0-7，0为最低级别，7为最高级别，GSM优先级2，TD-SCDMA优先级为4，LTE优先级为5。

（现阶段省公司统一规范，不允许另设他值）2.最小接入电平LTE为-124dBm，重选到LTE门限-116dBm（现阶段省公司统一规范，不允许另设他值）TDS最小接入电平和重选到TDS判决门限需要按照现网配置进行设置。

3.起始测量门限及重选时延驻留在GSM小区的终端需要对TDS和LTE一直进行测量，满足重选条件的时间为5S二、测量算法及重选算法1.TD-S频点测量算法：S_non-serving_TDD = “measured RSCP value”– QRXLEVMINU2.LTE频点测量算法：S_non-serving_E-UTRAN = “measured RSRPvalue” – QRXLEVMINE3.小区重选至TD-SCDMA（高优先级）的条件 S_non-serving_TDD >HPRIOTHR4.小区重选至LTE（高优先级）的条件 S_non-serving_E-UTRAN >HPRIOTHR三、参数含义PRIOCR：基于优先级的小区重选功能是否开启（ON为开启OFF为关闭）；RATPRIO：2/3/4G频点优先级，取值范围：0-7（0最低，7最高）；QRXLEVMINU：TD-S频点接入最低电平（RSCP），邻小区（0~31=-119~-57dBm步长2dB）；QRXLEVMINE：LTE频点接入最低电平（RSRP），邻小区（0~31=-140~-78dBm步长2dB）；HPRIOTHR:高优先级频点重选门限，邻小区；（0~31=0~62dB步长2dB）；LPRIOTHR:低优先级频点重选门限，邻小区；（0~31=0~62dB步长2dB）；MEASTH：启动异系统（TD-S/LTE）频点测量门限，指GSM服务小区。

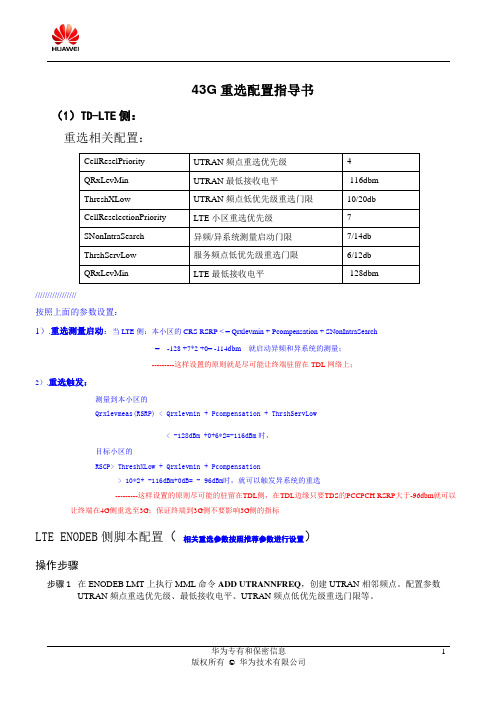

43G重选配置指导书（1）TD-LTE侧：重选相关配置：选测量启动：当LTE侧：本小区的CRS RSRP < = Qrxlevmin + Pcompensation + SNonIntraSearch= -128 +7*2 +0= -114dbm 就启动异频和异系统的测量；---------这样设置的原则就是尽可能让终端驻留在TDL网络上；2）.重选触发：测量到本小区的Qrxlevmeas(RSRP) < Qrxlevmin + Pcompensation + ThrshServLow< -128dBm +0+6*2=-116dBm时，目标小区的RSCP> ThreshXLow + Qrxlevmin + Pcompensation> 10*2+ -116dBm+0dB= - 96dBm时，就可以触发异系统的重选---------这样设置的原则尽可能的驻留在TDL侧，在TDL边缘只要TDS的PCCPCH RSRP大于-96dbm就可以让终端在4G 侧重选至3G；保证终端到3G侧不要影响3G侧的指标LTE ENODEB侧脚本配置（相关重选参数按照推荐参数进行设置）操作步骤步骤 1 在ENODEB LMT上执行MML命令ADD UTRANNFREQ，创建UTRAN相邻频点。

配置参数UTRAN频点重选优先级、最低接收电平、UTRAN频点低优先级重选门限等。

步骤 2 在ENODEB LMT上执行MML命令ADD UTRANEXTERNALCELL，创建UTRAN外部小区。

其中，28位的UTRAN小区的小区标识（UtranCellId）的左12位为RNC标识（RncId），右16位为RNC小区标识（RncCellId），UTRAN小区标识计算公式为：UtranCellId=RncId×65536 + RncCellId。

主下行扰码就是TDS小区的扰码步骤 3 在ENODEB LMT上执行MML命令ADD UTRANNCELL，创建UTRAN邻区关系。

V3异频切换配置牛晶00130121下面以2个异频小区为例，详细介绍下异频切换配置及其注意事项。

1017站1号小区频点为1890MHZ和8009站2号小区频点为2585MHZ互配邻区。

1、邻区自动调整工具添加邻区打开邻区自动调整工具，选择需要互配邻区关系的两个小区，如图表1所示图表 1选中要添加的邻区关系，点击添加，如图表2所示。

图表 2检查自动配置的邻区关系是否配置正确。

首先查看【E-UTRAN TDD邻接小区】如图表3、图表4所示检查配置的邻接小区相关信息，如邻接小区所在的eNodeB标识、小区标识、频段指示、中心载频、物理小区标识码等信息。

图表 3 1017站1小区的邻接小区信息图表 4 8009站2小区的邻接小区信息再检查【E-UTRAN邻接关系】如图表5所示【不支持切换】开关是否为【否】，如果此开关为【是】将不支持切换。

图表 5 邻接关系配置2、异频载频信息配置图表 6 1017站1小区异频载频配置1017站1小区异频载频配置如图表6所示，【测量参数】里【异频载频数】配置根据邻区中异频频点个数来确定，1017站1小区只有一个频点为2585MHZ的异频邻区，此处异频载频数配置为1；【异频载频测量配置】配置邻区的【异频载频】2585、【下行载频所在的频段指示】38。

同理，8009站2小区异频载频配置如图表7所示。

图表7 8009站2小区异频载频配置3、异频切换A2、A3事件测量门限设置首先确定小区所使用的A2和A3测量配置号，根据测量配置号找到对应的测量配置。

如图8所示，该小区使用的A2测量即【打开频间测量的测量配置】测量配置号为100, A3测量即【基于覆盖的同频切换测量配置】测量配置号为400。

通过测量配置号在【UE 频内测量参数】如图9所示，找到对应事件的测量参数。

图表8 A2、A3测量配置号如A2事件的测量配置号为100如图表9红色框内所示，【事件标示】为A2[1]，事件判决的RSRP门限[dB]为-100，即源小区的RSRP值低于此值UE会上报异频测量的A2事件。

重选重定向切换及事件简析指导书-V1.01E-UTRAN系统内移动性管理测量在UE第一次进入RRC Connected状态时，基站侧下发第一条RRC Reconfiguration消息中给UE配置切换测量事件。

当UE移向邻小区时，UE测得邻小区的信号强度与服务小区的信号强度，满足测量事件的上报，发送测量报告给服务小区，服务小区向最强邻区请求切换资源，最强邻区启动接纳控制，允许进入则切换，否则询问次强邻区。

UE收到服务小区的携带移动控制信息的RRC Reconfiguration消息，开始切换。

1.1A1事件服务小区质量高于一个绝对门限（serving>threshold）。

用于关闭正在进行的频间测量和去激活GAP。

测量配置号为10，建议配置值为-75dBm，事件发生到上报的时间差为320ms。

1.2A2事件服务小区质量低于一个绝对门限（serving<threshold），用于打开频间测量和激活GAP。

A2事件包含三种：测量配置号为20的，打开频间测量，建议值-85dBm；测量配置号为30的，打开系统间测量，建议值-110dBm；测量配置号为40的，打开重定向测量，建议值-120dBm；目前重定向都为盲重定向，也就是LTE的RSRP低于-120dBm时，打开盲重定向（->TD/GSM）的测量，开始测量周围的频点，测量到合适的频点上报，然后再进行判决。

CSFB的情况比较特殊，做语音业务时，终端会根据基站下发的G网频点进行测量（网管配置的），而非LTE的RSRP低于-120才进行测量，测量到合适的频点上报，再进行判决。

1.3A3事件邻区比服务小区质量高于一个门限（Neighbor-Hyst>Serving+offset），这里的迟滞和偏移都是指的服务小区里配置的迟滞和偏移。

网管位置如下图：用于频内/频间基于覆盖的切换。

通俗点将就是按照测量机制上报，只要邻区信号能够比服务小区的信号强于一个值偏移+迟滞，并且维持320ms，就会发生事件的判决。

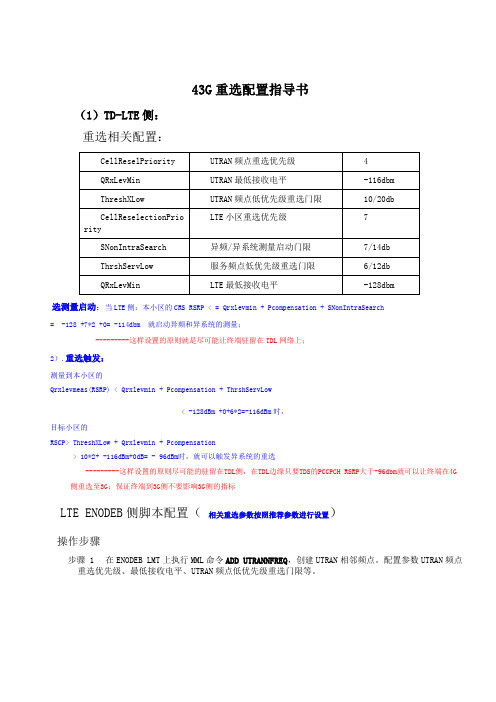

43G重选配置指导书（1）TD-LTE侧：重选相关配置：/////////////////按照上面的参数设置：1）.重选测量启动：当LTE侧：本小区的CRS RSRP < = Qrxlevmin + Pcompensation + SNonIntraSearch= -128 +7*2 +0= -114dbm 就启动异频和异系统的测量；---------这样设置的原则就是尽可能让终端驻留在TDL网络上；2）.重选触发：测量到本小区的Qrxlevmeas(RSRP) < Qrxlevmin + Pcompensation + ThrshServLow< -128dBm +0+6*2=-116dBm时，目标小区的RSCP> ThreshXLow + Qrxlevmin + Pcompensation> 10*2+ -116dBm+0dB= - 96dBm时，就可以触发异系统的重选---------这样设置的原则尽可能的驻留在TDL侧，在TDL边缘只要TDS的PCCPCH RSRP大于-96dbm就可以让终端在4G侧重选至3G；保证终端到3G侧不要影响3G侧的指标LTE ENODEB侧脚本配置（相关重选参数按照推荐参数进行设置）操作步骤步骤 1在ENODEB LMT上执行MML命令ADD UTRANNFREQ，创建UTRAN相邻频点。

配置参数UTRAN频点重选优先级、最低接收电平、UTRAN频点低优先级重选门限等。

步骤 2在ENODEB LMT上执行MML命令ADD UTRANEXTERNALCELL，创建UTRAN外部小区。

其中，28位的UTRAN小区的小区标识（UtranCellId）的左12位为RNC标识（RncId），右16位为RNC小区标识（RncCellId），UTRAN小区标识计算公式为：UtranCellId=RncId×65536 + RncCellId。

重选重定向切换及事件简析指导书-V1.01E-UTRAN系统移动性管理测量在UE第一次进入RRC Connected状态时，基站侧下发第一条RRC Reconfiguration消息中给UE配置切换测量事件。

当UE移向邻小区时，UE测得邻小区的信号强度与服务小区的信号强度，满足测量事件的上报，发送测量报告给服务小区，服务小区向最强邻区请求切换资源，最强邻区启动接纳控制，允许进入则切换，否则询问次强邻区。

UE收到服务小区的携带移动控制信息的RRC Reconfiguration消息，开始切换。

1.1A1事件服务小区质量高于一个绝对门限（serving>threshold）。

用于关闭正在进行的频间测量和去激活GAP。

测量配置号为10，建议配置值为-75dBm，事件发生到上报的时间差为320ms。

1.2A2事件服务小区质量低于一个绝对门限（serving<threshold），用于打开频间测量和激活GAP。

A2事件包含三种：测量配置号为20的，打开频间测量，建议值-85dBm；测量配置号为30的，打开系统间测量，建议值-110dBm；测量配置号为40的，打开重定向测量，建议值-120dBm；目前重定向都为盲重定向，也就是LTE的RSRP低于-120dBm时，打开盲重定向（->TD/GSM）的测量，开始测量周围的频点，测量到合适的频点上报，然后再进行判决。

CSFB的情况比较特殊，做语音业务时，终端会根据基站下发的G网频点进行测量（网管配置的），而非LTE的RSRP低于-120才进行测量，测量到合适的频点上报，再进行判决。

1.3A3事件邻区比服务小区质量高于一个门限（Neighbor-Hyst>Serving+offset），这里的迟滞和偏移都是指的服务小区里配置的迟滞和偏移。

网管位置如下图：用于频/频间基于覆盖的切换。

通俗点将就是按照测量机制上报，只要邻区信号能够比服务小区的信号强于一个值偏移+迟滞，并且维持320ms，就会发生事件的判决。

eRAN 2.1 异系统相关MML配置指导书（小区重选）目录1 L高优先级小区重选(L2U，L2G) (2)1.1配置LTE小区重选优先级以及重选参数 (2)1.1.1 MML配置以及参数含义 (2)1.1.2 如何通过空口消息查看 (3)1.2UMTS重选配置 (4)1.2.1 配置UMTS频点和重选优先级 (4)1.2.2 添加UMTS重选信息 (6)1.3GSM重选配置 (7)1.3.1 配置GSM频点和重选优先级 (7)1.3.2 添加GSM重选信息 (9)1.4小区重选注意事项 (10)2 L低优先级小区重选(L2U，L2G) (10)2.1配置LTE小区重选优先级以及重选参数 (10)2.2UMTS重选配置 (11)2.2.1 配置UMTS频点和重选优先级 (11)2.2.2 添加UMTS重选信息 (12)2.3GSM重选配置 (13)2.3.1 配置GSM频点和重选优先级 (13)2.3.2 添加GSM重选信息 (14)1 L高优先级小区重选(L2U，L2G)场景举例(终端尽可能多的驻留在LTE网络)：1、L2U小区重选：LTE的优先级为5、UMTS的优先级为3(LTE优先级高于UMTS)，当服务小区的信号小于-110时启动异系统测量，当服务小区信号小于-112时且UMTS信号大于-99时，终端从LTE小区重选到UMTS小区。

2、L2G小区重选：LTE优先级为5、GSM的优先级为1(LTE优先级高于GSM)，当服务小区的信号小于-110时启动异系统测量，当服务小区信号小于-112时且GSM信号大于-97时，终端从LTE小区重选到GSM小区。

配置方法如下：1.1 配置LTE小区重选优先级以及重选参数1.1.1MML配置以及参数含义MML为：MOD CELLRESEL: LocalCellId=0, SNonIntraSearchCfgInd=CFG, SNonIntraSearch=9, ThrshServLow=8, CellReselPriority=5, QRxLevMin=-64;参数解释：●LocalCellId：该参数表示小区的本地标识，在本基站范围内唯一标识一个小区。

异系统频点高优先级重选门限异系统频点高优先级重选门限是指在移动通信网络中，当用户移动到另一个系统的覆盖区域时，当前用户所在的系统会提示用户进行系统切换。

异系统频点高优先级重选门限就是指，当用户移动到另一系统的覆盖区域时，如果该系统的频点高于当前系统的频点，那么该系统的优先级就比当前系统更高，因此会提示用户切换到该系统。

下面将从以下几个方面来详细阐述异系统频点高优先级重选门限的相关知识：1. 异系统频点高优先级重选门限的原理当用户从当前系统移动到另一个系统的覆盖区域时，手机会不停地搜索周围的信号，并为这些信号赋予一个优先级。

如果这些信号中有一个信号的频点比当前系统的频点高，那么就会提示用户进行系统切换。

这是因为在移动通信网络中，频点越高，执行过程也越快，因此在信号优先级方面也会更高。

2. 异系统频点高优先级重选门限的作用异系统频点高优先级重选门限的作用在于，为用户提供更好的通信服务和更快的通信体验。

当用户所在系统的信号较弱时，系统会自动提示用户进行切换，以使用户在新的系统中能够获得更稳定的信号，从而获得更高的通信质量。

3. 异系统频点高优先级重选门限的设置在移动通信网络中，异系统频点高优先级重选门限可以通过设置来进行调整。

一般来说，系统默认的门限值是负数，即如果新系统的频点比当前系统的频点高出一个门限值时，就会提示用户进行切换。

门限值越小，用户所在系统的信号越弱，切换到新系统的频率就越高。

4. 异系统频点高优先级重选门限的优化异系统频点高优先级重选门限是一项重要的系统优化措施。

对于不同的用户而言，不同的门限值对其通信质量的影响也是不同的。

因此，在实际操作中，可以根据用户的实际通信需求来对门限值进行优化，以提高用户的通信体验。

总之，异系统频点高优先级重选门限是移动通信网络中的一项核心技术，可以为用户提供更稳定、更快速的通信服务。

在实际应用中，可以通过设置合理的门限值来优化系统性能，提高用户的通信质量。
