中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳T D-L T E无线子系统射频测试规范T D-L T E R A N S u b-s y s t e m T e s tS p e c i f i c a t i o n f o r R F d i v i s i o n版本号：1.1.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布<测试规范定义>测试规范是对网络设备/网络接口协议/设备性能进行的测试的依据，力图对该设备的功能，接口，协议，性能等各方面进行全面的测试。
该类技术文件应具有如下特点：1、全面性该类规范应该在其规定的测试范围内的进行全面的测试，以便反映该设备的是否真正正确的实现了功能/协议，以便完成对该设备的评价。
2、正确性测试规范作为鉴定设备的正确性的依据。
其表述的内容必须首先是正确的。
判断正确与否的测试结果必须是可以正确得到的，也是设备本身能够完成和必须完成的。
3、容错性测试规范必须对发生错误情况下设备的反馈进行详细的测试。
测试项目必须全面包括各种异常情况。
4、权威性该类规范是集团公司在测试和检验方面的重要文件，应该观点明确，测试项目全面，论述过程不应体现在正文中，可以根据情况在附件或编制说明中体现；在用辞上注意规范的强制性，不应使用建议性的语气。
所有检验结果都必须是确定的。
5、强可操作性该类规范是实际指导测试的文件，因此要具有强可操作性。
该规范直接为技术人员所利用，相关人员应该可以按照规范的规定直接进行实际测试。
<使用范围>中国移动通信集团内部，外部，用于指导集团公司和省公司进行网络实施、新业务开展时的设备测试和验收。
<与其他规范之间关系>在业务规范，总体技术要求，设备规范、接口规范基础上完成，是进行组建一个网络或者业务系统的设备的验收性指导性规范。
<主要内容>主要包括测试环境，测试配置，测试工具及测试方法的描述，设备的常规测试、功能测试、接口测试、协议测试、质量指标测试（性能测试）、计费结算功能测试、业务测试、网络管理、人机界面测试、可靠性测试、网络安全测试等等，目的是对在规定的范围内，对设备进行详尽的测试。
中移TDD与FDD融合组网优化思路一、前言TD-LTE和LTE FDD都是新一代移动通信的国际标准，TD-LTE和LTE FDD相互融合并共同发展已成为未来全球移动通信产业的趋势，只有TDD/FDD互补才能使LTE更加良性的生长。
对于TDD/FDD融合组网的任何一个阶段，都需重点关注两网定位、互操作等方面问题；其中，组网规划和定位的目标是充分发挥各自技术和频段的优势；而网络优化的目标则是提升用户业务体验，保障用户无感知。
二、网络容量提升随着LTE移动用户对于网络容量和速率的要求越来越高，通过载波聚合的方式提升网络容量已成为应对数据业务爆炸式增长最为有效的手段之一。
虽然聚合载波可以是同制式的，也可以是不同制式的，但是目前TDD在载波聚合上更有优势，而FDD想要双载波，甚至三载波聚合，面对的最大问题是频段不足。
所以对于人口密集的热点区域，利用TDD节省频段的优点，上多载波聚合，可以达到更大的带宽和更高的用户容量，让用户得到更好的体验；而FDD的优点是移动性能强，在时速接近400KM/H的高铁上，FDD的表现要好于TDD，在高铁沿线采用FDD覆盖，可以让高铁用户得到更好的体验。
基于TDD/FDD融合建网，未来，会更好地实现跨制式载波聚合，降低建网运营成本，有效地实现TDD/FDD负荷分担、话务均衡等优势。
三、网络负荷均衡1.互操作策略空闲态策略：UE根据检测的小区信号质量及开机搜网策略，驻留在信号质量好的LTE FDD或TD-LTE网络；建议TDD与FDD设置同优先级，TDD只添加FDD单项的测量频点，充分发挥FDD的性能优势。
TDD到FDD起测门限：一直测量；语音策略：对于不支持VoLTE的终端进行语音业务时，CSFB策略回落GSM，通话结束后快速返回LTE；对于支持FDD的VoLTE终端进行语音业务时，优先迁移至FDD频段，对于不支持FDD的VoLTE终端进行语音业务时，迁移至TDD F频段。
基于日常测试数据分析，FDD覆盖良好，将eSRVCC门限由默认的-100dbm调整为-140dbm，充分发挥4G业务的语音优势。
TDLFAQ-华为问答1.1 原理类：1.1.1 TD-LTE 的帧结构是什么样的？答：关键字: ⽆线帧（10ms ），分为10个⼦帧（1ms ），每个⼦帧分为两个时隙（0.5ms ），其中还有特殊⼦帧（9种上下⾏时隙配⽐），包括DwPTS （Downlink Pilot Time Slot ），GP （Guard Period ），UpPTS （ Uplink Pilot Time Slot ）1.1.2TD-LTE 的组成元素，RE 和RB 的概念？答：RE(resource element)，LTE 最⼩⽆线资源单位，⼀个频点⼀个⼦载波。
RB （Resource block ），⽤户资源最⼩单位，正常情况下由12个⼦载波和7个OFDM 符号组成。
OFDM 符号是⼦载波经过调制后的时间单位。
GPUpPTS DwPTSGP UpPTSDwPTS1.1.3TDL的时隙配⽐有哪些？答：从10个⼦帧进⾏上下⾏配⽐，0和5⼦帧总下⾏，2⼦帧总上⾏，1⼦帧为特殊⼦帧1.1.4TDL的特殊⼦帧的功能和上下⾏配⽐？答：特殊⼦帧位置：TDL 包括9种上下⾏配⽐：特殊时隙功能：DwPTS：最多12个symbol，最少3个symbol，可⽤于传送下⾏数据和信令UpPTS:UpPTS上不发任何控制信令或数据，UpPTS长度为2个或1个symbol,2个符号时⽤于短RACH或Sounding RS,1个符号时只⽤于soundingGP:a)保证距离天线远近不同的UE的上⾏信号在eNB的天线空⼝对齐b)提供上下⾏转化时间（eNB的上⾏到下⾏的转换实际也有⼀个很⼩转换时间Tud，⼩于20us）c)GP⼤⼩决定了⽀持⼩区半径的⼤⼩，LTE TDD最⼤可以⽀持100kmd)避免相邻基站间上下⾏⼲扰1.1.5为匹配TDS组⽹，TDL的时隙配⽐是多少？1.TDS现⽹采⽤4下2上结构，为了避免未来TD-LTE的⼲扰（或者相互⼲扰），TD-LTE采⽤3：1时隙配⽐，即6下2上的结构，加上2个特殊时隙正好⼀个10ms的⽆线帧。
1)功率调整RS、Pa、Pb决定了PDSCH每个RE上的功率。
PDSCH符号分为两种，一种是不带RS的A 类符号，一种是带RS的B类符号，如下图所示：其中：Pb如下表所示：即设置了RS功率后，通过Pa确定A类符号上的功率，再通过Pb确定B类符号上的功率。
另外，只有当A类符号和B类符号上的功率相等时，RRU功率才能完全利用，Pa/Pb各种组合时的功率利用率如下表所示：现网LTE功率使用20W，CRS/Pa/Pb设置为12.2/-3/1。
在覆盖较好，负载较轻时，可以通过将CRS/Pa/Pb设置为9.2/0/0，即减少CRS功率，同时提升数据RE功率，提升吞吐率。
要求覆盖较好是因为，CRS功率有所降低；要求负载轻，是因为数据RE发生功率增大，会对邻区带来较大干扰。
由于高铁小区邻区少，负载轻，将功率调整为9.2/0/0后，会有助于提升吞吐率。
因存在弱覆盖，如下几个站点功率设置为122：311,312，316，380,126，196，227和362，其他站点均按照如下方式设置：MOD PDSCHCFG:LocalCellId=0, ReferenceSignalPwr=92;MOD CELLDLPCPDSCHPA: LocalCellId=0, PaPcOff=DB0_P_A;MOD PDSCHCFG: LocalCellId=0, Pb=1;2)MIMO模式高铁场景下，由于信道变化太快，估计的BF权值不能反应实时的信道条件，因此建议关闭BF。
MOD CELLALGOSWITCH: LocalCellId=0, BfAlgoSwitch=BfSwitch-0;SPC290版本可配置TM2，TM3，自适应，建议配置固定TM3。
MOD MIMOADAPTIVESWITCH=NO_ADAPTIVE，FIXEDMIMOMODE=TM3;3)PDCCH符号数建议配置为初始1，自适应。
MOD CELLPDCCHALGO: LocalCellId=0, InitPdcchSymNum=1, PdcchSymNumSwitch=ON;当多用户测试时，建议设置为3.MOD CELLPDCCHALGO: LocalCellId=0, InitPdcchSymNum=3, PdcchSymNumSwitch=OFF;4)开启IBLER自适应有助于提升小区边缘处的MCS。

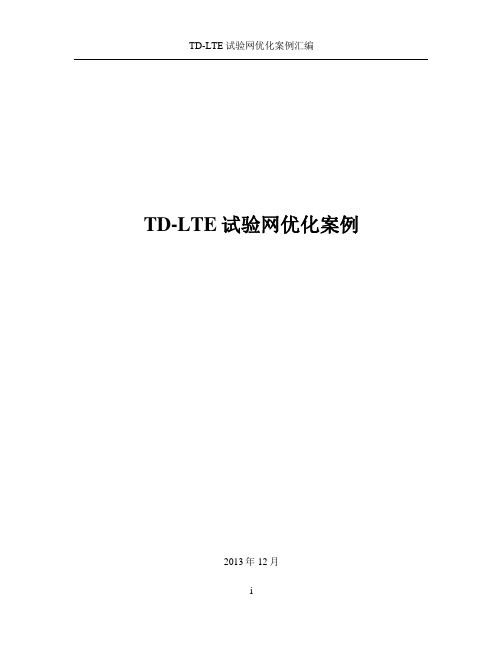

TD-LTE试验网优化案例2013年12月目录1概述 (1)2D频段优化案例 (1)2.1重叠覆盖优化 (1)2.2PCI优化 (3)2.3邻区列表优化 (5)2.4切换优化 (7)2.4.1切换参数优化 (7)2.4.2同步参数与切换 (9)2.5功控参数优化 (12)2.6天面问题整改 (14)2.6.1天线抱杆 (14)2.6.2楼层阻挡 (16)2.7干扰问题排查 (18)3F频段优化案例 (20)1 概述TD-LTE无线网络要实现系统的高性能指标, 需要有合理的网络规划设计、稳定的产品性能、良好的施工工艺以及高质量的网络优化，几者缺一不可。
本报告收录了XX市TD-LTE试验网建网以来遇到的一些典型优化案例，旨在为后续优化工作提供帮助和参考。
2 D频段优化案例2.1 重叠覆盖优化【问题描述】在华兴街靠近中和路区域测试时，UE驻留在华安证券_3（频点：38050，PCI：88），RSRP： -71dBm左右，SINR：25dB左右，但DL Throughput=31Mbps。
【问题分析】分析路测数据，发现在华兴街靠近中和路的区域，华安证券_2、华安证券_3小区RSRP电平值较接近，如上图所示，对该路段形成了重叠覆盖。
而该区域规划的主覆盖小区为华安证券_3，现场勘察发现，华安证券_2信号经周边楼宇反射至该区域，2、3小区形成重叠覆盖，造成吞吐速率降低。
【解决措施】调整华安证券_2方位角由120°调至155°，机械下倾角由12°调至6°。
【处理效果】调整小区方位角后，重叠覆盖问题得到较好解决，下载速率明显提升。
2.2 PCI优化【问题描述】在九华中路测试中，UE驻留在新都快捷酒店_1（频点：38050，PCI：51），RSRP：-74dbm左右，SINR：5db左右，下载速率：7Mbps左右。
【问题分析】分析路测数据，覆盖该路段的小区为新都快捷酒店_1和盛峰商贸_3，二者的PCI分别为51和18，经计算，两小区间存在模三冲突。
FDDTDD协同优化指导手册XX 4G网络经过五期建设已接近10万基站，网络规模位居全国前列。
目前网络面临上行用户体验容量差、深度覆盖不足、热点区域巨大容量需求三重挑战，随着FDD网络大规模部署的日益临近，TD-LTE 和LTE FDD融合组网将是4G无线网络未来的演进方向，可以充分激发TDD/FDD两种制式网络的潜力，实现优势互补，最大化资源承载效率，获得最佳网络性能。
一、FDD规划部署策略1.1、FDD 网络定位XXFDD分布于900MHz和1800MHz两个频段，900MHz频段具备频率低、覆盖范围广、绕射能力强等特点，在广覆盖和深度覆盖方面具备明显优势；1800MHz频段频率资源丰富，终端成熟度高，可作为容量补充的重要手段。
◎ FDD 900M定位：与TDD F/A频段形成双打底网络，增强深度覆盖。
♂近期，支持FDD900终端比例约33.04%，且VoLTE业务渗透率低，后期预计可大幅提升；♂目前来看，5G全新空口将优先会在高频上部署，低频LTE FDD 空口会在一定时间内长期存在；♂未来LTE FDD 900MHz网络宏站覆盖要达到或超过2G网络宏站覆盖水平，具备全面承载2G语音业务的能力，弥补TD-LTE在广覆盖和深度覆盖的短板；◎ FDD 1800M定位：主要用于补充容量，尤其上行容量。
♂近期支持FDD1800终端比例约61.56%，集中在中高端机型，后期预计绝大多数终端可支持；♂提升上行能力：在大型集会、演唱会、体育赛事等热点场景，弥补TD-LTE上行网络容量不足的问题；♂热点地区容量补充：在高铁、地铁、高校等高流量场景，TD-LTE网络容量不足，LTE FDD 1800MHz的终端成熟，可部署LTE FDD 1800MHz用于容量补充；◎室内覆盖：以TD-LTE E频段为主，LTE FDD 1800MHz作为补充♂在室内分布系统建设到位的情况下，LTE FDD低频的优势并不明显。
T D-L T E无线网络F D E多频段组网测试规范(初稿)版本号：0.0.9目录前言 (III)1.范围 (4)2.规范性引用文件 (4)3.术语、定义和缩略语 (4)4.概述 (5)4.1.测试环境基本要求 (5)4.1.1.网络结构与规模 (5)4.1.2.测试区域与路线 (6)4.1.3.测试网络基本配置 (6)4.1.4.配合测试设备 (7)4.2.终端要求 (8)4.3.加载加扰方式 (8)4.3.1.OCNG概念说明 (8)4.3.2.下行控制信道加载加扰方式 (8)4.3.3.下行业务信道加载加扰方式 (9)4.3.4.上下行综合加载加扰 (10)4.3.5.干扰级别 (10)4.4.信道条件定义 (11)4.5.判断小区边界的原则 (11)4.6.终端移动速度 (12)4.7.测试其他约定 (12)5.测试用例 (13)5.1.F/D室外同覆盖测试 (13)5.1.1.全网覆盖测试 (13)5.1.2.深度覆盖测试 (14)5.2.F/D室外宏站插花测试 (15)5.2.1.异频组网功能测试 (15)5.2.2.全网覆盖测试 (15)5.3.F/D 立体组网场景（D主要为容量补充，主要为小型化基站） (16)5.3.1.全网覆盖测试 (16)5.3.2.拉远测试 (17)5.3.3.定点测试 (18)5.3.4.室内测试 (18)前言本标准旨在规范TD-LTE扩大规模外场测试评估方法，及其所涉及的测试例及测试步骤，为开展TD-LTE外场测试性能评估制定基本参考规范。
本标准是系列标准之一，该系列标准的结构、名称或预计的名称如下：序号标准编号标准名称例[1][2][3][4][5]1.范围本标准规定了TD-LTE扩大规模外场测试中F/D/E组网的测试例与测试方法，规定了测试需要输出的数据及结果，供开展TD-LTE网络性能评估时参照使用。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
参考3GPP的规范：●规模试验第一阶段⏹无线网络侧：09年12月的R8版本●规模试验第二阶段⏹无线网络侧：10年6月的R9版本3.术语、定义和缩略语下列术语、定义和缩略语适用于本标准：表3-1 术语、定义和缩略语列表4.概述4.1. 测试环境基本要求4.1.1. 网络结构与规模在规模试验六城市的密集城区或典型城区环境测试，无线网络形成比较规则的多层蜂窝结构、成片覆盖，应至少达到19站，50个以上小区规模。
测试需要存在同站址覆盖的F/D两个频点组网。
4.1.2. 测试区域与路线根据不同测试内容，主要选择如下两种测试区域：1)单个小区作为主测小区。
其它小区空扰或按照指定方式进行真实/模拟加扰；要求主测小区位于试验区域中心，周围邻小区较多，主测小区周边应没有明显阻挡，并有径向和环形测试路线，且路况较好。
2)50个以上小区连续覆盖。
比较规则的蜂窝结构覆盖区域，在该区域内路测。
网络采用20MHz同频组网（F/D频段要求相同）。
路测时，测试路线应尽可能遍历测试区域内的主干道、次主干道、支路等道路，并遍历选定测试区域内所有小区；如无特别说明，测试车应视实际道路交通条件以中等速度（ 30km/h 左右）行驶。
4.1.3. 测试网络基本配置在测试期间，除特殊要求的测试项外，网络典型配置如下：表4-1 测试典型配置参数基站能够按需要对小区在线用户数、上行时隙RSSI、下行子帧PDCCH资源占用比例(或占用CCE数目)等进行连续监测、记录，并且记录中应提供时间戳，建议基站每1s输出一次这些参数并能自动保存为文件。
4.1.4. 配合测试设备至少需提供如下设备配合测试：表4-2 测试配合设备路测终端应至少支持测量、显示与记录层1、层2和层3信令与控制数据，包括：RSRP、RSRQ、RSSI、SINR、CQI、MCS、MIMO方式、RRC信令等，其中RSRP、RSRQ、SINR支持每100ms 至少输出一次，CQI等参数支持每10ms（无线帧）至少输出一次，MCS、MIMO方式等参数支持每1ms（子帧）输出一次。
GPS接收设备应支持显示、记录时间与经纬度。
并且GSP接收设备记录的时间、经纬度数据应能与扫频仪、路测终端记录数据准确关连，为扫频仪、终端所记录的数据提供绝对时间与地理位置。
测试数据处理上，应支持生成测试路线上RSRP/RSRQ/SINR打点图，RSRP/RSRQ/SINR 的PDF/CDF分布曲线等。
考虑到路测终端、GPS接收设备的原始测试数据一般按周期定时记录存储，由于车速不均匀和停车等候等原因，导致不同路段由于速度不一而使得平均每单位距离上的样本点数不一样。
要求生成得到的PDF/CDF分布，单位距离上的样本点数应一样，以准确反映地理上的覆盖性能。
4.2. 终端要求要求参与测试的终端同时支持F/D/E多频段能力。
4.3. 加载加扰方式外场区域分为（若干）主测小区与非主测小区，测试期间的加载以模拟加载为主要方法。
4.3.1. OCNG概念说明在分配好真实数据的资源后（如果有的话），剩下未被分配数据的下行物理资源被分配无用的数据（即：没有任何UE会接收这些数据）以实现模拟加载或是邻区加扰。
这种方法被称为OCNG（OFDMA Channel Noise Generator）。
基站的OCNG功能应支持：∙下行业务信道和控制信道加扰，且支持分别设置控制信道、业务信道加扰比例；∙下行业务信道的加扰比例根据占用的PRB比例确定；∙下行控制信道的加扰比例根据占用的CCE比例确定；∙小区引入OCNG模拟加载后应同时能支持接入终端进行正常的业务。
∙为了达到干扰的真实性，OCNG产生的数据应该是放在随机化的PRB或CCE上，而不是某些固定位置的PRB或CCE；对于支持波束赋形的小区，下行OCNG数据需要能够根据指定方向，产生若干模拟波束。
随机化的方式，以尽量真实模拟实际多UE业务时的PRB 分配为原则。
测试时，需要明确记录干扰PRB或CCE的加载位置及变化方式。
4.3.2. 下行控制信道加载加扰方式如图1：主测小区发送真实控制信道信息。
其余小区在下行控制信道上以OCNG方式满功率发送无用数据，发送数据占用的CCE位置随机。
50%加扰表示加干扰数据占50%的CCE，发射数据位置变化周期不大于10ms；其它加扰比例依次类推。
图1 下行控制信道加载加扰方式示意图4.3.3. 下行业务信道加载加扰方式如图2。
一个小区设定4个波束，角度均匀分布在扇区内，各波束的角度保持不变。
4个波束每个波束占用的PRB数目相等，但按一定规则循环。
如下行PRB资源分为PRB组1、PRB组2、PRB组3、PRB组4，4个波束对应的PRB依次为：(PRB组1、PRB组2、PRB组3、PRB组4) → (PRB组2、PRB组3、PRB组4、PRB组1) → (PRB组3、PRB组4、PRB组1、PRB组2) → (PRB组4、PRB组1、PRB组2、PRB组3)……各波束占用的PRB组位置变化周期不大于10ms。
加扰比例为4个干扰波束总共占用的PRB比例。
如50%加扰即干扰波束随机占用总共50%PRB。
每个PRB采用最大功率。
即每PRB上发射功率=基站最大发射功率/系统带宽（100 PRB）。
图2 下行业务信道加扰示意图4.3.4. 上下行综合加载加扰考虑到主测小区天线的方向性、上行加扰采用真实终端的可操作性，对主测小区上行下行同时加扰建议采用图3所示方式：∙主测小区天线阵列法线的±60度夹角（即共120度上行“迎风面”）内的两层邻区以及与主测小区同站的两个邻区采用真实终端进行上行加扰∙上行加扰需最终使得主测小区的上行IoT达到预定干扰级别；∙下行加扰在测试区域内的所有小区统一采用OCNG模拟加扰，加扰比例按占用PRB 比例确定；∙PDCCH干扰比例固定设为70%。
图3 上下行综合加载加扰示意图4.3.5. 干扰级别对业务信道的干扰，本规范共定义三种干扰级别：∙干扰级别一：下行50%加扰 + 上行50%加扰（对应5dB IOT水平）∙干扰级别二：下行70&加扰 + 上行70%加扰（对应8dB IOT水平）∙干扰级别三：下行100%加扰 + 上行100%加扰（对应11dB IOT水平）说明：1.上述干扰级别百分比，仅针对业务信道；2.基站应支持分别进行控制信道、业务信道模拟加扰。
3.PDCCH加扰比例采用70%。
4.4. 信道条件定义大部分的测试例需要在规定的信道条件下执行。
因此，在正式测试开始前需要选出符合要求的测试点供测试使用。
本测试规范中，根据信道条件的不同分为四类测试点：“极好”点、“好”点、“中”点和“差”点。
这四类点依据SINR值来进行区分。
为避免具体数值带来的不可操作性，需要针对具体测试环境，进行预测试判别（具体操作上可通过测试项目5.1.2“全网覆盖测试”执行）：首先全网进行下行加载加扰（干扰级别三），在干扰受限环境中，尽量遍历（多次遍历，每次遍历尽可能不停留，不断链，不重复历经，必须包含链路质量差的区域；如果因场景限制，遍历有困难，可以仅在径向路径上进行测量，直到断链，并且可以反复多次。
）被测小区内所有位置，测得小区内RS-SINR、RSRP的详尽指标，绘制CDF曲线。
根据RS-SINR曲线确定信道条件好、中、差区间，95%-100%为“极好”，80%-90%为“好”，40%-60%为“中”，5%-15%为“差”。
下述具体数值供参考，实际测试中，差点必须选取RS-SINR小于0的点。
极好点：>22dB好点：15～20dB中点：5dB～10dB差点：-5dB～0dBSINR定义：采用EESM（指数等效SINR映射）映射方法得到。
4.5. 判断小区边界的原则单小区覆盖时，根据L1/L3吞吐量对测试路线的打点图和CDF曲线评估小区覆盖性能。
4.6. 终端移动速度低速：0～15km/h中速：40～60km/h高速：100km/h以上4.7. 测试其他约定单项指标的记录，涉及到测试时间长短的，测试时间最少30s，记录数据为30s中获取数据序列的均值。
为了不引入不可预测的时延，下载/上传的文件应放在测试网络内部（Application Server），以得到更适合验证TD-LTE无线性能的数据。
Ping的具体设置：按照Windows默认值进行，ping的时间间隔为1s。
测试时的TCP/IP配置如下表所示。
表4-3 TCP/IP配置列表速率统计：L3速率统一采用DuMeter软件（利用其StopWatch统计平均速率）进行统计，并应确认选择端口为LTE终端。
