锁渣阀在四喷嘴水煤浆气化炉的应用

格式：pdf
大小：455.04 KB
文档页数：44

下载文档原格式

关于水煤浆气化工艺过程中的特殊调节阀

关于水煤浆气化工艺过程中的特殊调节阀1 概述煤气化是煤炭清洁高效转化的核心技术，是生产甲醇、化肥及发展煤基液体燃料合成、制氢等过程工业的基础。

近年来，德士古、壳牌煤气化在中国广泛应用，尤其是德士古水煤浆加压气化工艺（简称TCGP），是美国德士古石油公司（TEXACO）在重油气化的基础上发展起来的，后经各国生产厂家及研究单位逐步完善，于20世纪80年代投入工业化生产，成为具有代表性的第二代煤气化技术。

气化单元属于典型的化工反应，主要原料为氧气和水煤浆。

主要设备是气化炉，关键仪表的选择，直接决定气化单元的正常生产和安全运行。

气化单元中，所有进口调节阀的投资占了设备费用的20%。

气化单元运行得好坏，调节阀起到了关键的作用。

2 工艺流程介绍图1为气化炉结构示意图。

煤、蒸汽在气化炉内进行部分氧化反应，制取原料气，原料气经过激冷、洗涤除去炭黑后送往CO变换工序。

气化过程产生的炭黑水送往炭黑回收工序，灰水大部分回收循环使用，少部分经污水处理工序送往生化池处理后集中排放。

水煤浆气化流程如图2所示。

图1 气化炉结构图2 水煤浆气化流程3 特殊阀门气化单元的主要阀门有：气化炉锁渣阀和黑水阀，氧气阀门，水煤浆切断阀，黑水/灰水阀，气化炉烧嘴冷却水切断阀，锁渣阀和冲洗水阀，气化炉高压氧气管线切断阀，合成气切断阀等，下面对这些阀门逐一进行说明。

3.1 气化炉锁渣阀和冲水阀气化炉锁渣阀和冲水阀布置如图3所示。

图3 锁渣阀和冲水阀布置3.1.1 阀门概况锁渣阀和冲水阀是气化装置最重要的阀门。

每台气化炉有3台锁渣阀：气化炉下部渣口与锁渣罐相连的管道上有2台（上面1台常开，以备下面的锁渣阀故障时使用）；锁渣罐排放口1台。

每台气化炉侧面各有1台冲水阀。

锁渣阀和冲水阀参与排渣程序控制，须经受高温、高压和灰渣的直接磨蚀，开关次数频繁，要求在高压差情况下，双向严密密封，对阀门结构和材质要求很高。

为节省能量，还设置黑水循环系统，其工艺条件和锁渣阀基本类似。

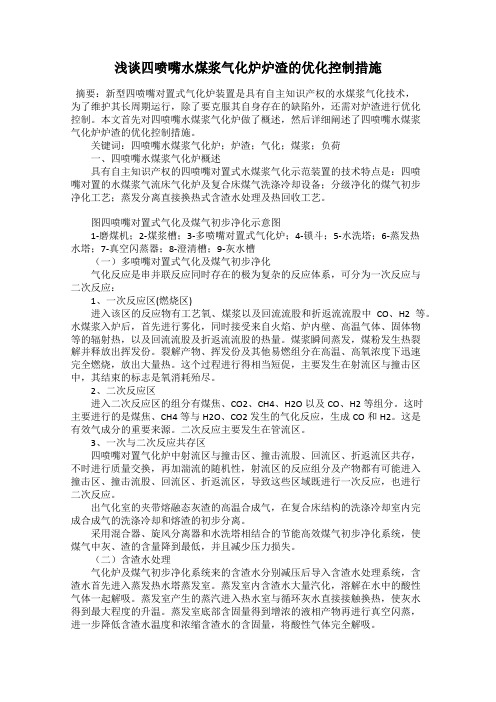

浅谈四喷嘴水煤浆气化炉炉渣的优化控制措施

浅谈四喷嘴水煤浆气化炉炉渣的优化控制措施摘要：新型四喷嘴对置式气化炉装置是具有自主知识产权的水煤浆气化技术，为了维护其长周期运行，除了要克服其自身存在的缺陷外，还需对炉渣进行优化控制。

本文首先对四喷嘴水煤浆气化炉做了概述，然后详细阐述了四喷嘴水煤浆气化炉炉渣的优化控制措施。

关键词：四喷嘴水煤浆气化炉；炉渣；气化；煤浆；负荷一、四喷嘴水煤浆气化炉概述具有自主知识产权的四喷嘴对置式水煤浆气化示范装置的技术特点是：四喷嘴对置的水煤浆气流床气化炉及复合床煤气洗涤冷却设备；分级净化的煤气初步净化工艺；蒸发分离直接换热式含渣水处理及热回收工艺。

图四喷嘴对置式气化及煤气初步净化示意图1-磨煤机；2-煤浆槽；3-多喷嘴对置式气化炉；4-锁斗；5-水洗塔；6-蒸发热水塔；7-真空闪蒸器；8-澄清槽；9-灰水槽（一）多喷嘴对置式气化及煤气初步净化气化反应是串并联反应同时存在的极为复杂的反应体系，可分为一次反应与二次反应：1、一次反应区(燃烧区)进入该区的反应物有工艺氧、煤浆以及回流流股和折返流流股中CO、H2等。

水煤浆入炉后，首先进行雾化，同时接受来自火焰、炉内壁、高温气体、固体物等的辐射热，以及回流流股及折返流流股的热量。

煤浆瞬间蒸发，煤粉发生热裂解并释放出挥发份。

裂解产物、挥发份及其他易燃组分在高温、高氧浓度下迅速完全燃烧，放出大量热。

这个过程进行得相当短促，主要发生在射流区与撞击区中，其结束的标志是氧消耗殆尽。

2、二次反应区进入二次反应区的组分有煤焦、CO2、CH4、H2O以及CO、H2等组分。

这时主要进行的是煤焦、CH4等与H2O、CO2发生的气化反应，生成CO和H2。

这是有效气成分的重要来源。

二次反应主要发生在管流区。

3、一次与二次反应共存区四喷嘴对置气化炉中射流区与撞击区、撞击流股、回流区、折返流区共存，不时进行质量交换，再加湍流的随机性，射流区的反应组分及产物都有可能进入撞击区、撞击流股、回流区、折返流区，导致这些区域既进行一次反应，也进行二次反应。

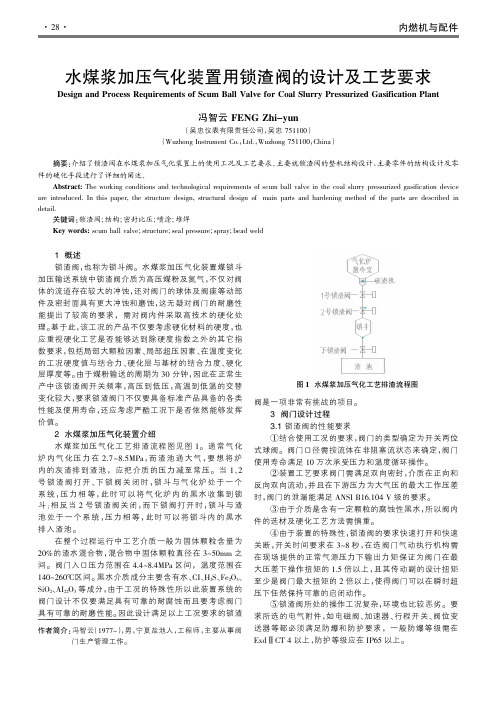

水煤浆加压气化装置用锁渣阀的设计及工艺要求

1概述锁渣阀，也称为锁斗阀。

水煤浆加压气化装置煤锁斗加压输送系统中锁渣阀介质为高压煤粉及氮气，不仅对阀体的流道存在较大的冲蚀，还对阀门的球体及阀座等动部件及密封面具有更大冲蚀和磨蚀，这无疑对阀门的耐磨性能提出了较高的要求，需对阀内件采取高技术的硬化处理。

基于此，该工况的产品不仅要考虑硬化材料的硬度，也应重视硬化工艺是否能够达到除硬度指数之外的其它指数要求，包括局部大颗粒因素、局部超压因素、在温度变化的工况硬度值与结合力、硬化层与基材的结合力度、硬化层厚度等。

由于煤粉输送的周期为30分钟，因此在正常生产中该锁渣阀开关频率，高压到低压，高温到低温的交替变化较大，要求锁渣阀门不仅要具备标准产品具备的各类性能及使用寿命，还应考虑严酷工况下是否依然能够发挥价值。

2水煤浆加压气化装置介绍水煤浆加压气化工艺排渣流程图见图1。

通常气化炉内气化压力在2.7~8.5MPa，而渣池通大气，要想将炉内的灰渣排到渣池，应把介质的压力减至常压。

当1、2号锁渣阀打开、下锁阀关闭时，锁斗与气化炉处于一个系统，压力相等，此时可以将气化炉内的黑水收集到锁斗；相反当2号锁渣阀关闭，而下锁阀打开时，锁斗与渣池处于一个系统，压力相等，此时可以将锁斗内的黑水排入渣池。

在整个过程运行中工艺介质一般为固体颗粒含量为20%的渣水混合物，混合物中固体颗粒直径在3~50mm之间。

阀门入口压力范围在4.4~8.4MPa区间，温度范围在140~260℃区间。

黑水介质成分主要含有水、CI、H2S、Fe2O3、SiO2、AI22O3等成分，由于工况的特殊性所以此装置系统的阀门设计不仅要满足具有可靠的耐腐蚀而且要考虑阀门具有可靠的耐磨性能。

因此设计满足以上工况要求的锁渣阀是一项非常有挑战的项目。

3阀门设计过程3.1锁渣阀的性能要求①结合使用工况的要求，阀门的类型确定为开关两位式球阀。

阀门口径需按流体在非阻塞流状态来确定，阀门使用寿命满足10万次承受压力和温度循环操作。

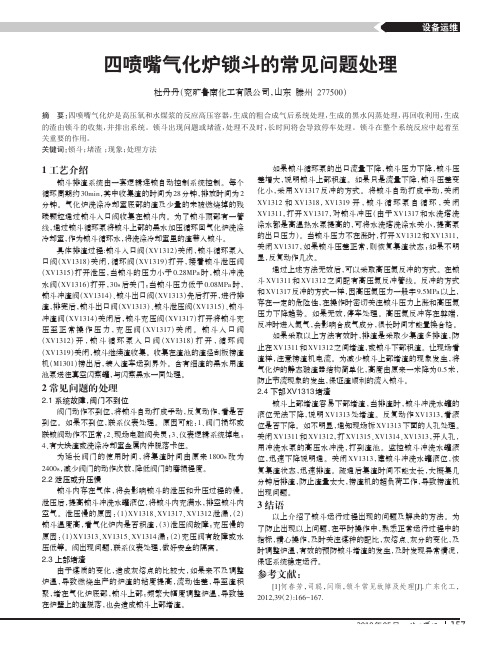

四喷嘴气化炉锁斗的常见问题处理
