水煤浆气化炉锁渣阀的使用分析与选型王志强【摘要】The key piece of equipment, cinder lock-up valve, in the coal-water slurry gasification technology has always depended on import; it is not only high in price but also inconvenient to repair.The domestic engineers and technicians in the course of repairing the imported valves have incorporated the strong points of various manufactures to produce a valve meeting the working conditions for coalwater slurry gasification, capable of fully replacing the imported product.%水煤浆气化技术的关键设备锁渣阀一直依赖进口,不仅价格昂贵,而且维修不便.国内工程技术人员在对进口锁渣阀进行修复的过程中,集众家所长,制造出了能满足水煤浆气化使用工况的锁渣阀,完全可以替代进口产品.【期刊名称】《化肥工业》【年(卷),期】2011(038)002【总页数】3页(P36-37,40)【关键词】锁渣阀;选型;国产化;水煤浆气化【作者】王志强【作者单位】安徽六国化工股份有限公司,铜陵,244000【正文语种】中文20世纪90年代，山东鲁南化肥厂、陕西渭河化肥厂、上海焦化厂和安徽淮南化肥厂先后引进Texaco水煤浆气化工艺，其关键设备高压煤浆泵、锁渣阀等全部依赖进口。
锁渣阀因其使用环境恶劣、动作频率高，易出现故障，所以受到业内人士的广泛关注。
技术规格及要求（阀门）技术规格及要求第一节总则1、本次招标为甲方阀门类设备年度长协采购，各投标供应商应按照本技术协议所标注的产品型号、规格等要求严格执行，并提供MA 证书。
如所供设备物资与服务不能满足甲方要求，甲方有权解除本年度长协。
2.本技术规格书的使用范围限乌审旗当地气象条件设备技术要求。
它包括运行条件、技术条件等。
3.本技术规范提出的是最低限度的技术要求，并对主要技术细节作出规定。
供方应保证提供符合本技术条件和工业标准的优质产品。
4.投标方应保证制造中所有工艺、材料等均应符合本协议书的规定。
5.如果投标方没有以书面形式对本技术条件的条文提出异议，那么可以认为供方提出的产品完全满足本技术条件的要求。
第二节技术规格与要求1 / 181、技术规格1.1闸阀类：上述产品根据材质不同以及连接方式不同应符合国标闸阀的执行标准结构长度GB12221-89，法兰尺寸GB9113-2000 JB79-94，压力-温度GB9131，设计/制造GB12237-94，试验-检验GB/T13927 HB/T9092。
1.2球阀类：符合GB/T 12237-2007标准1.3截止阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.4止回阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.5安全阀：产品根据材质不同以及连接方式不同应符合国标GB12241-1989、GB10879-1989标准1.6手柄传动蝶阀：产品根据材质不同以及连接方式不同应符合国标GB/T12238-1989、GB/T12233-1989标准1.7质保期1年。
1.8本次采购为长协招标，投标厂家分别报单价及总价。
2、特殊技术要求（1）产品需提供合格证及国家相关部门出具的检验报告。
2 / 18（2）未说明事项必须符合国家相关标准。
（3）如涉及厂家型号仅供参考。
G1610锁渣、锁斗阀及冲洗水阀一、应用场合概述煤气化装置锁渣阀用于煤气化后煤渣的排放，煤气化装置条件非常苛刻，煤制油、煤改油、煤气化等煤化工项目对阀门的要求非常严格，要求阀门具有高耐磨耐冲刷、防结垢、防结疤、快速切断等功能。
高压（一般采用Class600至Class900压力级）、高温、介质（煤渣）硬度非常高、启闭频繁（半个小时动作一次）、口径大（一般为DN300～DN450）、启闭速度快（一般为3秒至10秒）、而且要求煤气化阀门的密封性能好，可靠性高。
煤气化炉锁斗阀是煤化工装置中关键的主力控制阀门，由于使用工况要求很高，所以对煤化工用阀门的技术要求难度很大。
煤化工专用锁渣、锁斗阀及冲洗水阀的介质为含用固态矿渣和灰分的高温渣水，不但对阀体的流道具有较大的冲蚀，对阀门的球体及阀座等动部件及密封面冲蚀和磨蚀更大，要求阀内件必须经过高技术的硬化处理使阀门具有较高的耐磨性能。
产品除了考虑硬化材质硬度外，更重要的考虑到硬化工艺，以达到除了硬度指数以外的其它指数达到要求，如：厚度、与基材结合力度、在温度骤变工况的硬度值及结合力、局部超大压力因素、局部大颗粒因素。
由于集渣和排渣的周期为30分钟，因此在正常生产中该阀的开关次数频繁，高压到低压，高温到低温的交替变化较大，要求阀门除标准产品具有的非常好的使用寿命和较高的密封等级外，更要考虑完全满足严酷工况的设计和制造，检测工艺。
二、遵循的行业规范和标准G1610锁渣阀是固定球阀，其结构设计和生产工艺遵循以下标准和规范ASME 名称B16.5 钢管法兰及法兰配件B16.10 阀门的面对面和端对端尺寸B16.34 阀门—法兰形端部、螺纹端及焊接端FCI 70-2 控制阀门阀座泄漏结构特征两体式阀体结构弹簧加载式阀座密封防阀杆喷出本质火灾安全动负载阀杆填料应用范围口径：12＂/DN300；14＂/DN350；16＂/DN400；18＂/DN450；压力：ANSI CLASS 600 900温度：-46℃～+500℃硬化处理：HVOF或热熔喷涂处理三、产品规格范围及简介G1610锁渣、锁斗阀及冲洗水阀1、阀体结构为两片全通径、金属密封固定球式球阀，整体式法兰。
阀门（采购）技术规格书编制：审核：批准：年月日阀门技术规格书模板一、总则1.1项目概述1.1.1本技术规格书适用于XXX装置阀门的招标采购工作。
1.1.2本技术规格书提出了阀门的设计、制造、检验、包装、运输和安装指导、监督和性能试验等方面的技术要求。
1.1.3本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务；对国家有关安全、环保等强制性标准，必须满足其要求。
1.1.4在签定合同后，采购方仍保留对本技术规格书的技术规范提出补充要求和修改的权力，合理的要求供货方应给予配合。
1.2项目描述及要求1.2.1 XXX装置需采购阀门X台，以满足现场生产需要和检维修作业需求。
1.2.2本技术规格书提出的是最低的设计、制造、供货、检验和验收等方面的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范的条文；制造单位应按本技术规格书要求和行业规范，重新设计完整的阀门图纸，编制制造方案,选择合适材质及核算性能、载荷,保证设备制造质量满足我厂正常生产使用的要求。
1.2.3卖方对所有阀门零部件负有全责，包括分包或采购的产品。
1.2.4卖方须执行本技术规格书所列标准，有矛盾时按较高标准执行；卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。
1.2.5卖方应提供高质量的阀门，这些阀门应是成熟可靠、技术先进的产品。
1.2.6在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。
1.2.7本技术规格书为订货合同的附件，与合同正文具有同等效力。
第1页/ 共6页阀门技术规格书模板1.3设计依据1.4项目功能二、技术要求2.1相关标准规范JB4732—1995 《钢制压力容器—分析设计标准》JB4730—2005 《承压设备无损检测》JB4726—2000 《压力容器用碳素钢及低合金钢锻件》JB/T4709—2007《钢制压力容器焊接规程》JB4385—87 《锤上自由锻通用技术条件》GB3077—88 《合金结构钢技术条件》GB9948—2006 《石油裂化用无缝钢管》GB713—2008 《锅炉和压力容器用钢板》GB/T984—2001《堆焊焊条》GB/T1804—2000《一般公差未注公差的线性和角度尺寸的公差》GB/T191-2008《包装储运图示标志》从订货之日起至中标方开始投料加工制造之前，因标准、规程发生修改或变化，招标方有权提出补充要求，双方协商解决。

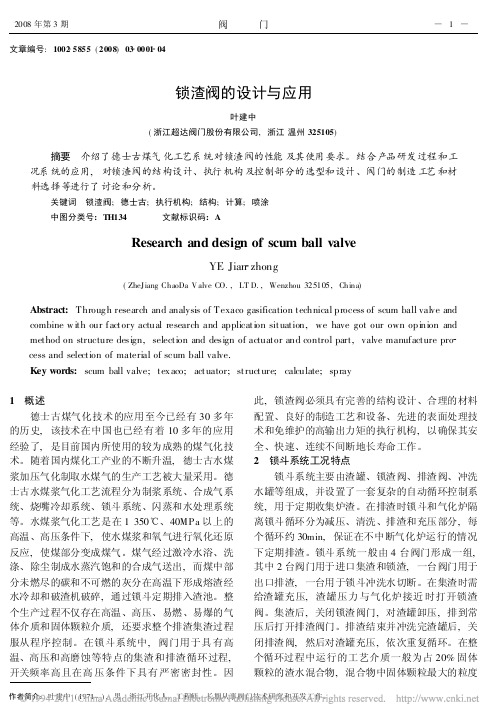

1概述锁渣阀，也称为锁斗阀。
水煤浆加压气化装置煤锁斗加压输送系统中锁渣阀介质为高压煤粉及氮气，不仅对阀体的流道存在较大的冲蚀，还对阀门的球体及阀座等动部件及密封面具有更大冲蚀和磨蚀，这无疑对阀门的耐磨性能提出了较高的要求，需对阀内件采取高技术的硬化处理。
基于此，该工况的产品不仅要考虑硬化材料的硬度，也应重视硬化工艺是否能够达到除硬度指数之外的其它指数要求，包括局部大颗粒因素、局部超压因素、在温度变化的工况硬度值与结合力、硬化层与基材的结合力度、硬化层厚度等。
由于煤粉输送的周期为30分钟，因此在正常生产中该锁渣阀开关频率，高压到低压，高温到低温的交替变化较大，要求锁渣阀门不仅要具备标准产品具备的各类性能及使用寿命，还应考虑严酷工况下是否依然能够发挥价值。
2水煤浆加压气化装置介绍水煤浆加压气化工艺排渣流程图见图1。
通常气化炉内气化压力在2.7~8.5MPa，而渣池通大气，要想将炉内的灰渣排到渣池，应把介质的压力减至常压。
当1、2号锁渣阀打开、下锁阀关闭时，锁斗与气化炉处于一个系统，压力相等，此时可以将气化炉内的黑水收集到锁斗；相反当2号锁渣阀关闭，而下锁阀打开时，锁斗与渣池处于一个系统，压力相等，此时可以将锁斗内的黑水排入渣池。
在整个过程运行中工艺介质一般为固体颗粒含量为20%的渣水混合物，混合物中固体颗粒直径在3~50mm之间。
阀门入口压力范围在4.4~8.4MPa区间，温度范围在140~260℃区间。
黑水介质成分主要含有水、CI、H2S、Fe2O3、SiO2、AI22O3等成分，由于工况的特殊性所以此装置系统的阀门设计不仅要满足具有可靠的耐腐蚀而且要考虑阀门具有可靠的耐磨性能。
因此设计满足以上工况要求的锁渣阀是一项非常有挑战的项目。
3阀门设计过程3.1锁渣阀的性能要求①结合使用工况的要求，阀门的类型确定为开关两位式球阀。
阀门口径需按流体在非阻塞流状态来确定，阀门使用寿命满足10万次承受压力和温度循环操作。
SERIES 2000Globe Single Seated Top Guide ValveTA Luft emission certified, ISO 15841Flow Characteristics: Linear, Equal Percentage & Modified PercentageMTRs availableSERIES 3500Globe 3-Way Mixing & Diverting ValveTA Luft emission certified, ISO 15841Single seated top guide and bolted bonnetFlow Characteristics: Linear, Equal Percentage & Modified PercentageMTRs availableSERIES 4000Globe Heavy Duty Cage Balanced ValveTA Luft emission certified, ISO 15841Low noise and anti-cavitation trimsFlow Characteristics: Linear, Equal Percentage & Semi-throttledMTRs availableDM9100 SERIESRotary Globe ValveReduced trim optionTA Luft emission certified, ISO 15841Wafer and ANSI 150 versions availablePatent pending, MTRs availableOB4500 SERIESThree Piece Ball ValveTA Luft emission certified, ISO 15841V-ball in 15°, 30°, 45°, 60°, 90°, Slot or CustomDM9900F SERIESDirect Mount Segmented V Control Valve TA Luft emission certified, ISO 15841Spring loaded, removable seat, replaces globe valves and general ball valves High Cv flow rate, MTRs availableUS Patent #: US8,398,055B2DMOB4600 SERIES2000 psi, Direct Mount, V-Ball, B16.34 Control Valve TA Luft emission certified, ISO 15841Direct mount, live-loaded packing, characterized control valve Silicone-free, blow-out proof stem, anti-static, MTRs availableDMOB2500 SERIESANSI 150 Flanged V-Ball Control Valve TA Luft emission certified, ISO 15841Direct mount, live-loaded packing, self-adjusting packing, blow-outproof stem design, MTRs availableSERIES 82/83Double off-set, high performance butterfly valve Series 82: Wafer Style Series 83: Lug StyleTA Luft emission certified, ISO 15841SERIES 80/81Soft Seated Cartridge Seat Type Butterfly Valve TA Luft emission certified, ISO 15841One piece body constructionISO 5211 mounting padSERIES 88/89Triple off-set butterfly valve Available as a cryogenic valve -321°F liquid nitrogenZero leakage, metal seatedTight shutoff for thousands of cyclesSERIES 84/85AWWA Butterfly ValveNSF 372 certified lead freeNSF 61 certified for drinking waterMeets AWWA C504 and C516 requirementsSERIES CSASanitary Three Piece Butterfly ValveCan be used for isolating or regulating flowCan be opened incrementally in order to throttle flowOn/off routing valves with a substantial opening air and low flow resistanceSERIES 89Cryogenic Butterfly Valve Double offset or triple offsetFace-to-face: ISO 5752 Series 209300 SERIESIn-Line Choke ValvesPressure ratings up to 3,705 psiXylan® coated 17-4 Stainless Steel stem and disc driver Manual, electric, hydraulic or pneumaticAutomated valves have selectable failure position 9200 SERIESChoke ValvesAngle body design for longevityBolted bonnet for ease of maintenanceSteam injection applicationsAWWA Eccentric Plug ValveMainly used in water supply and sewage systems Hight service life and no maintenanceFull port designJFLOW QUICK SIZING APPDownload the JFlow Sizing App to your phone or tabletAvailable in both the App Store and Google PlayQuickly size your control valve specificationsShare results with your colleaguesJFlow Quick Sizing AppHow to scan the QR CodeOpen the camera app on your Android or IphonePoint the camera at the QR codeTap the banner that appears on your phoneFollow the instruction on the screen4665 Interstate Drive Cincinnati, OH 45246 513.731.2900***********************。
阀门技术规范书————————————————————————————————作者：————————————————————————————————日期：包头市万峰机电设备安装有限责任公司阀门技术规范书xxxxxxxxxxxxx有限公司阀门使用及检修技术规范书2016 年10 月目录1、总则 (3)2、技术要求 (3)3、阀门本体技术要求 (3)4、阀门材质技术要求 (4)5、阀门电装设备技术要求 (4)6、常用阀门技术要求 (4)7、阀门操作机构技术要求。
88、阀门检修步骤和技术要求。
98、检修质量控制。
109、安全文明施工。
11一、总则采购方提供的阀门，应该是技术先进的，经过运行实践考验的，阀门应保证在安全、经济条件下运行，采购方在招标书中应提供详细的技术资料和必要的图纸、说明，阀门的性能和技术条件说明，阀门存在的故障说明。
二.技术要求规范和标准阀门结构及材料应在工程、设计、加工和制造上是高标准。
同时性能是高效地、操作是方便的，在指定的这些技术要求的工作范围内，不应有超过标准的消耗和维修工作。
执行有关国家及行业标准及规程，或等同于国际标准，当使用其它规程、规范或标准时，供货商应将它们与报价书一齐交送，同时提供差异附表。
三、阀门本体技术要求：除特殊部件外不允许采用任何塑料材质，且部件材质应与设备防腐级相当。
阀门制造应符合JB3593-89《电站阀门制造技术条件》、GB10869-89《电站调节阀技术条件》及相应国际标准的有关规定。
1)对于阀门的铸钢件，应符合JB2640-81《锅炉管道附件承压铸钢件技术条件》的规定；2)对于阀门的锻钢件，应符合JB2633-81《锅炉锻件技术条件》的规定和GB12228-89《通用阀门碳素钢锻件技术条件》；3)对于阀门承压焊接件，应符合JB/T4709-92《钢制压力容器焊接规程》的规定。
4)闸阀应符合GB/T 12234-1989的规定；5)截止阀和止回阀应符合GB/T 12235-1989和GB/T 12236-1989的规定；6)球阀应符合GB/T l2237-1989的规定；7)调节阀应符合GB/T 10869-1989的规定8)排污阀应符合JB/T 6900-1993的规定；阀体结构应有良好的抗热冲击能力。
排渣阀技术要求1. 工艺条件1.1总体描述在氯化法钛白生产过程中，需要通过排渣阀将氯化炉及排渣管道内的炉渣排放到下游设备进行处理。
在排渣管道上设有氮气吹扫装置辅助排放物料。
排渣阀运行在高温工况下，介质中含高温氯气，具有氧化腐蚀性，因此阀门在结构形式、材质选择、泄漏等级、开关速度、阀门附件、防爆等级、填料选用等方面均要满足工艺要求。
1.2设备布置排渣阀安装在氯化炉排渣管道上，框架结构厂房内。
1.3设备工作制度排渣循环周期约40秒/次，每小时排渣量最大5吨，间断操作。
1.4 工况条件序号名称参数1 炉渣主要成分高钛渣、石油焦、SiO2，少量Cl22 炉渣性状粉末状固体物料，粒度0.1~1mm3 炉渣堆密度600kg/m34 炉渣流量5000 kg/h5 炉渣温度～850 ℃6 连接管道公称直径200mm7 管道内径100mm8 阀门前后压差50Psi9 阀门压力等级150#备注：氧化反应炉内气体主要成分包括Cl2、TiCl4等，炉内温度1000℃1.5现场条件1.5.1工业园区自然条件厂区属四川盆地亚热带季风湿润气候。
雨量充沛，四季分明，具有明显的季风气候。
冬季温暖多云雾，霜雪少。
夏季气温偏高，多连晴高温。
秋季多阴雨连绵。
本区多年平均降雨量为1085.3mm。
降雨量分配不均，一般集中在5~9月，其中7月最大、2月最小，多年平均最大日降雨量104mm，多年平均气温18.36ºC。
多年平均风速1.3~1.5m/s。
1.5.2公辅条件1.5.2.1氮气条件压力：0.8/1.2Mpa 温度：常温纯度：99.9%1.5.2.2 压空条件压力：0.4～0.6 Mpa 温度：常温1.5.2.3供电条件低压电压：380V/220V±5% 相数3/1 频率50 HZ1.6 电气和仪表要求1.6.1排渣阀的电气元件和控制仪表的防护等级能满足NEMA4标准要求，根据NEC500标准，现场危险区域等级为Class 1 Zone 2 A EX d II CT4。
技术规格书项目名称: 中国第一汽车集团公司技术中心乘用车所建设项目编制:审核:批准:中铁十三局集团有限公司5月13日技术规格书1、设备名称阀门2、数量以设计图纸为准3、供应商资质要求3.1具有独立法人资格的国内生产企业、在中国大陆注册的外国独资或中外合资企业。
3.2在中国大陆注册的外国独资或中外合资企业参加投标的设备应是在中国境内组装生产的产品。
3.3应提供企业的有效期内营业执照副本( 投标书内附复印件加盖企业印章) 。
3.4供货厂家应提供 ISO9000质量管理体系认证证书( 投标书内附复印件加盖企业印章) 。
4、技术要求4.0通用技术要求4.0.1 阀体上或铭牌上应明确标注阀门品牌, 规格口径, 阀体承压等信息。
4.0.2阀体铸造外观应光滑、无积瘤、砂眼等明显缺陷。
4.0.3阀门的连接法兰要求符合国家标准, 并在技术文件注明标准号。
4.0.4阀门规格、型号应完全符合图纸及计划要求。
4.0.5阀门可承受的工压应大于实际工作压力。
阀门关闭状况下的任何一侧应承受1.1倍阀门工压值, 且不渗不漏。
4.0.6阀门制造厂应严格遵守JB/T9092进行检验, 并提供第三方检验报告和标准要求提供的其它技术文件。
4.0.7按阀门类别分类提供单件样品。
4.0.8卖方应提供阀门的设计、制造、检验及试验所遵照的最新标准。
4.1衬胶涡轮蜗壳式蝶阀4.1.1主要适用于供排水系统, 作为调节和截流设备使用。
使用温度在85左右, 适用介质淡水污水。
4.1.2蝶阀制造标准GB12238-89\GB12220-89检验标准GB/T13927-92材料标准GB12227-89、 GB9876-884.1.3阀门阀体和阀板采用球墨铸铁, 阀体密封圈和转轴采用不锈钢。
4.1.4阀门内外腔表面喷涂醇酸磁漆, 该漆耐腐性好, 附着力强, 无毒等优点, 可防止阀门生锈, 延长阀门使用寿命, 法兰型法兰蝶阀具有双向密封性能。
具有非常明显的耐腐蚀优异性能。
锁渣阀技术规格书1．0 概述锁渣阀是气化装置最重要的阀门。
每台气化炉三个锁渣阀：气化炉下部下渣口与锁渣罐相连的管道上两个,上面一个常开，以备下面的锁渣阀故障时使用；锁渣罐排放口一个,锁渣阀必须在垂直管道上安装,介质从上向下。
它们参加排渣程序控制。
它们耐受高温、高压和灰渣的直接磨蚀，开关次数频繁，要求在高压差情况下，双向严密密封，对阀门结构和材质要求很高。
因此，供应厂商应详细阅读该技术规格书，简述本公司产品的结构特点、性能优点。
所有球阀必须符合本规格书的各项要求，保证阀门的整体使用性能。
本技术要求仅是锁渣阀一般技术要求，不妨碍供货厂商按照自己的经验提供更好的技术方案，例如阀门结构、材质和附件等，在标书中需要注明。
供货厂商对所提供的产品完全符合数据表的工艺条件要求，不应因本技术规格书内容的疏漏或不完全而作为提供不符合工艺条件的不合格产品的借口。
2．0范围和标准2．1范围2．1．1本技术规格书适用于60万吨项目的锁渣阀的设计、制造、文件和技术要求。
2．1．2所供切断球阀必须符合或高于本文件所附《仪表数据表》的要求，阀门国外成套原装进口。
2．1．3 供货厂商按自己的经验提供完整的两年正常操作和开车备件表，由用户和工程公司校准并同意。
2．2标准和规范和设计基础2．2．1标准规范下列标准和规范将遵照执行：炼油厂仪表安装手册 API RP550气动调节阀 GB/T 4213—92ISA调节阀密封泄漏 ANSI/ISA B16.104, FCI 70-2爆炸性环境用防爆电气设备 GB 3836—2000，IEC 60079—1998仪表防护 GB 4208—93，IEC 529BS EN 60529 1992或NEMA ICS 6-83 管螺纹 ANSI B1.20.1管法兰和接头 ANSI B16.5阀体等材料 ASTM，ANSI等用螺纹密封的管螺纹 GB 7306—87非螺纹密封的管螺纹(电气接口) GB 7307－87制造厂标准 IEC 61508IEC 615112．2．2 测量单位除管道接管和法兰尺寸用英制外，其它皆用公制（SI）单位。
2．2．3 环境条件（设计基础）1) 温度： 38.6℃(最高) -32.7℃(最低)2) 月平均相对湿度： 55％3) 地区大气压：年平均897.20hpa2．2．4 仪表防护在装置中含有腐蚀性的工艺气体，所供仪表气候防护级别按数据表要求（不低于IP65）。
2. 2. 5 仪表气源在装置中提供的仪表气源的压力为0.45 MPaG。
2．2．6 语言所有报价和技术文件用汉语或英汉对照。
3．0阀门技术要求3．1工艺介质条件1）煤气化后煤渣的排放量：阀门所通过流体是容有一定渣量的热水，上、中锁渣阀正常时流量约为48m3/h，渣水混合，其中渣占6000 kg/h。
下锁渣阀排渣时流量约830m3/h，容有约20％的固体。
2）渣的粒度和分布为：工艺流体容纳有约20%的固体，渣水混合物中的渣的粒度和分布为，粒度3~5cm 占渣水体积的1%，粒度1~2cm占渣水体积的5%，粒度1cm占渣水体积的10%，粒度0.5~0.9cm 占渣水体积的20%，粒度＜0.5cm占渣水体积的64%，最大极限粒度 50mm。
3．2锁渣阀技术要求3．2．1阀门的技术要求：1）锁渣阀为双向旋转全截面开关球阀，厂商必须附阀体和阀球内部结构图。
2）气化炉渣收集在充满水的锁渣罐中，通过顺序控制的控制阀定期隔离和排空。
控制阀在一定的频率下周期性的全开和全关。
过程具有化学、机械等强腐蚀和磨蚀。
3）锁渣罐入口阀是常开的。
锁渣罐出口阀是常闭的。
锁渣罐入口和出口阀的取向是直接向下流动的垂直方向。
4）阀门应提供渣的非阻塞流开关设计，最小100，000次压力和温度循环操作。
5）阀门要求双向硬密封。
泄漏量级别满足ANSI/FCI 70-2，V级切断密封。
密封要求为在正向和反向双向流动方向，在下游压力为大气压下的最大差压。
在排渣程序中，上锁渣阀能耐受阀后压力变化的冲击。
6）阀门为高温锁渣结构，阀体和内件体的金属和保护涂层应考虑在冲击、腐蚀和磨蚀有最好的可用性。
对铸造、锻造和加工的阀体，在操作状态下，碳钢阀体和阀盖的整个金属层最小厚度采用1/4″腐蚀裕度。
阀门设计的超压范围大于其最大工作压力的150％。
7）锁渣阀球体为耐高温和热冲击设计，高压球基采用不锈钢316。
球体表面做高温等离子喷涂硬化处理，硬度不低于HRC56。
表面处理层应附着牢固，使用过程中不能脱落。
8）锁渣阀球体通道亦为高温锁渣结构，阀体流道塞焊不锈钢层AISI 420 不锈钢（大于8mm）。
阀球唇口处必须堆焊硬质合金，厚度不低于0.5mm，硬度不低于HRC65。
9）阀门内部流路设计要适合于磨蚀状态。
在阀门流路上，厂商应提供可代换的耐磨衬套。
衬套应为密封焊，而不是点焊，应能耐受煤气化热炉渣的冲蚀和磨蚀。
10）阀座为抗固体颗粒设计，阀座基材采用316，阀座弹簧材质要求使用Avesta 248V 或INCONEL 750合金，阀座及弹簧表面喷焊（CrC）WC或COBALT BASED HF（＞200μ）。
表面处理层应附着牢固，使用过程中不能脱落，具有防渣堵塞弹簧结构，不能接受采用多圈弹簧的结构形式。
密封弹簧不易被灰渣堵塞，并易于清洗，而且密封弹簧和阀门转轴/轴承区里应避免有颗粒物堵塞，需要考虑波纹管密封甚至更好的密封方法。
不接受使用冲水结构。
11）球阀必须有阀腔自动卸压功能，当阀门关闭后，阀腔内压力高于关闭压力时，能自动卸压至压力低的一侧。
12）要求考虑阀杆设计强度：当球阀被某种原因卡死时，气源压力升至0.6MPaG，阀杆不会被扭断或变形。
13）阀门填料应为适合于规定的最大压力和温度，填料盒应有一个外部可调装置，以便在运行期间可以调整。
14）阀铸件必须经过固溶及消除应力的处理，螺栓、螺母必须是锻件，材料不低于316材质。
15) 交货时提供阀体的X光探伤证明。
16）单台大于100Kg的阀门必须有吊装吊耳以及支撑执行机构的平台。
17）每个阀门提供304材质铭牌，打印产地、位号、量程及其它数据。
在阀门上标出流体流动方向。
3．2．2执行机构技术要求1）锁渣阀执行机构按照数据表计算，采用气缸活塞式执行机构。
选择阀门执行机构的力矩应为计算力矩的200％。
要求阀门和执行机构是同一个供货厂商。
采用免维护双作用气缸活塞执行机构。
执行机构使用在高压差或关闭时单向压差等于最大工作压力的100～110％时，阀门仍能保持稳定的关闭。
2) 阀门正常工作气源压力为0.40MPaG，自带贮气罐，每台气化炉4台阀门使用一个贮气罐，成套所有气动元件。
气动元件可以作分离安装处理，以保证运行可靠，并提供管路连接尺寸及规格。
3) 阀门开关速度为：阀门在负载和卸载情况下，从关位到全开位的行程时间小于10秒钟；从全开位到关位返回的行程时间小于10秒钟。
3．2．3附件1）阀门必须成套供货进口的双电磁阀、限位开关、空气过滤减压器、气动继动器、气控阀、消音器等必要的附件。
电磁阀采用隔爆型，220VAC供电,防爆等级: ExdIICT4。
2)配套的电磁阀、限位开关应为端子压接式接线，接线端子标以＋－、试验连接等，端子密封符合所在防爆等级；随阀门配套提供接线盒，提供防爆密封接头。
电磁阀为正常励磁型。
3)阀位开关要求采用磁接近开关，开、关位各一个，24VDC电源驱动；防爆等级:ExiaIICT4，防护等级：IP65。
限位开关应提供转换接点，产品标明限位开关出线口数4)附件必须联接集成为整体，气路采取304不锈钢管。
安装附件的安装板采用不锈钢板和不锈钢连接件。
5)所有附件由供货厂商自行设计安装集成附件，除贮气罐可由国内厂家制作外，其它附件采用国外产品，具体要求如下：a.当气源压力降至0.2～0.30MPaG（可调）时，阀门在贮气罐气源作用下阀门自动处于关闭状态；b. 每台气化炉的4台阀门（考虑锁斗冲水阀XV-13013）共用一个贮气罐,锁斗冲水阀的用气量等订货后由该阀门的供货商提供。
贮气罐带单向阀、进出口切断阀、排污阀等全套附件；c.制造商在投标书中画出气路管线联接图、外形尺寸（包括执行机构）、连接尺寸及重量，交货时附正式设计图纸；d.阀门就地指示用阀门位置及开关状态显示清晰醒目，而且具有防水防尘作用。
4．0 文件4．1 随报价书附ACF（先期审核文件），订货后提供CF（终版文件）。
CF文件经设计部门和用户确认后方可制造。
供货商必须在合同生效10天内向设计院提交必要的与整个系统的接口设计文件，包括：阀门整体外形及连接尺寸、各种标准、重量以及其它要求等设计文件(其中纸质文件10套，AUTOCAD电子文件1份)。
4. 2 所供锁渣阀及其附件如电磁阀、限位开关、空气过滤减压阀等的技术规格书。
4. 3 锁渣阀出厂检验报告、计算书、强度数据、泄漏试验报告、压力和气密性试验报告、开关时间试验报告、材料证明单、外协部件合格证及各部件加工图等必要的质量控制和保证文件。
4. 4 所供锁渣阀及附件的安装使用说明书，包括检验校准和安装方法。
4. 5 必要的特殊设计说明。
4．6 供货厂商应提供规定份数的以上文件。
4. 7 阀门制造过程,从原材料采购起用户施行全程监造。
5．0 仪表数据表如附件所示，共计3页,总数共9台。
6．0 注意事项1.投标的厂商必须有在中国同类型装置实际使用的成功业绩并提供相应的有关资料。
2.卖方对上述文件所要求的标准、规范、数据表及本技术要求有任何偏离，均应以书面形式向买方澄清。
