2020-2021物理一模试题分类汇编——电功率的综合计算问题综合及答案

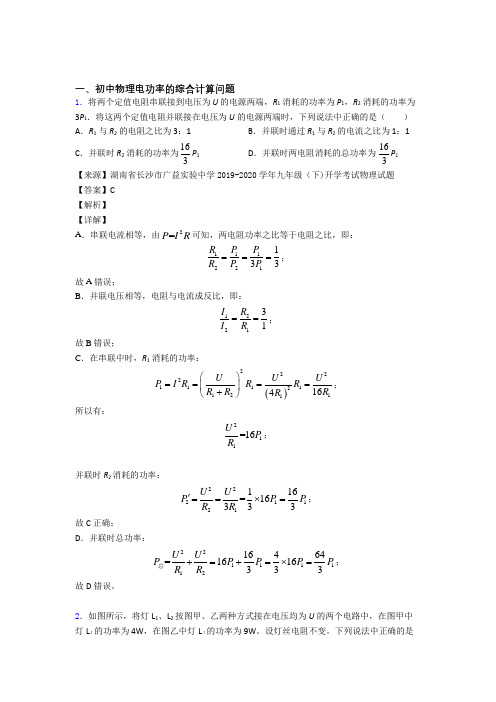

一、初中物理电功率的综合计算问题1．将两个定值电阻串联接到电压为 U 的电源两端，R 1 消耗的功率为 P 1，R 2 消耗的功率为 3P 1．将这两个定值电阻并联接在电压为U 的电源两端时，下列说法中正确的是（ ） A ．R 1 与 R 2 的电阻之比为 3：1 B ．并联时通过 R 1 与 R 2 的电流之比为 1：1 C ．并联时 R 2 消耗的功率为163P 1 D ．并联时两电阻消耗的总功率为163P 1 【来源】湖南省长沙市广益实验中学2019-2020学年九年级（下)开学考试物理试题【答案】C 【解析】 【详解】A ．串联电流相等，由2=P I R 可知，两电阻功率之比等于电阻之比，即：111221133R P P R P P ===； 故A 错误；B ．并联电压相等，电阻与电流成反比，即：122131I R I R ==； 故B 错误；C ．在串联中时，R 1 消耗的功率：()2222111121211164U U U P I R R R R R R R ⎛⎫==== ⎪+⎝⎭； 所以有：211=16U P R ；并联时R 2消耗的功率：2221121116=16333U U P P P R R '==⨯=；故C 正确； D ．并联时总功率：2211111216464=1616333U U P P P P P R R +=+=⨯=总； 故D 错误。

2．如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在图甲中灯L １的功率为4W ，在图乙中灯L １的功率为9W 。

设灯丝电阻不变。

下列说法中正确的是A ．甲、乙两图电路消耗的总功率之比是3:2B ．甲、乙两图中灯L 1两端的电压之比是2:3C ．L 1、L 2两灯灯丝电阻之比是2:1D ．乙图中灯L 1、L 2的功率之比是2:1【来源】河南省焦作市2018-2019学年九年级（上)期末检测物理试题 【答案】BC 【解析】 【详解】B ．由图甲知道，两灯串联，根据题意，由2U P R=知道，21114U P W R ==， 由图乙知道，两灯并联，所以U =U 1′=U 2′，由2U P R=知道，2119U P W R '==， 所以，21211221114949P P U R U W U U W R ===='，解得甲、乙两图中灯L 1两端的电压之比是：11123U U U U ==' ， 故B 正确；C ．由于U 1 =23U ，根据串联电路的电压特点知道，U 2 =13U ，由串联电路的分压原理知道，L 1、L 2两灯灯丝电阻之比是：1122223113UR U R U U === ， 故C 正确；D ．乙图中灯L 1、L 2并联，两端电压相等，由2U P R=知道，灯L 1、L 2的功率之比是：2121221212U R R U R P P R '==='， 故D 错误；A ．甲电路中电流是：12222=23U U UI R R R R R ==++串乙电路中电流是：122223=22U U U U U I R R R R R +=+=并， 由P=UI 知道，甲、乙两图电路消耗的总功率之比是：2232=392UU P R U P U R ⨯=⨯甲乙，故A 错误。

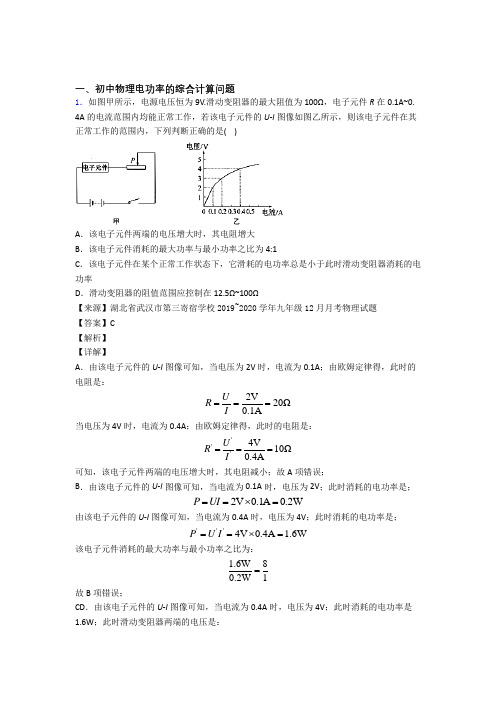

一、初中物理电功率的综合计算问题1．如图甲所示，电源电压恒为9V.滑动变阻器的最大阻值为100Ω，电子元件R 在0.1A~0. 4A 的电流范围内均能正常工作，若该电子元件的U -I 图像如图乙所示，则该电子元件在其正常工作的范围内，下列判断正确的是( )A ．该电子元件两端的电压增大时，其电阻增大B ．该电子元件消耗的最大功率与最小功率之比为4:1C ．该电子元件在某个正常工作状态下，它滑耗的电功率总是小于此时滑动变阻器消耗的电功率D ．滑动变阻器的阻值范围应控制在12.5Ω~100Ω【来源】湖北省武汉市第三寄宿学校2019~2020学年九年级12月月考物理试题 【答案】C 【解析】 【详解】A ．由该电子元件的U -I 图像可知，当电压为2V 时，电流为0.1A ；由欧姆定律得，此时的电阻是：2V 20Ω0.1AU R I === 当电压为4V 时，电流为0.4A ；由欧姆定律得，此时的电阻是：'''4V 10Ω0.4AU R I ===可知，该电子元件两端的电压增大时，其电阻减小；故A 项错误；B ．由该电子元件的U -I 图像可知，当电流为0.1A 时，电压为2V ；此时消耗的电功率是；2V 0.1A 0.2W P UI ==⨯=由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是；'''4V 0.4A 1.6W P U I ==⨯=该电子元件消耗的最大功率与最小功率之比为：1.6W 80.2W 1= 故B 项错误；CD ．由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是1.6W ；此时滑动变阻器两端的电压是：==9V 4V=5V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：==0.4A I I 滑电子此时滑动变阻器消耗的电功率是：5V 0.4A 2W P U I ==⨯=滑滑滑此时滑动变阻器接入电路的阻值最小，为：5V12.5Ω0.4AU R I ===滑滑滑 由该电子元件的U -I 图像可知，当电流为0.1A 时，电压为2V ；此时消耗的电功率是0.2W ；此时滑动变阻器两端的电压是：''==9V 2V=7V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：''==0.1A I I 滑电子此时滑动变阻器消耗的电功率是：'''7V 0.1A 0.7W P U I ==⨯=滑滑滑此时滑动变阻器接入电路的阻值是：'''7V 70Ω0.1AU R I ===滑滑滑所以滑动变阻器的阻值范围应控制在12.5Ω~70Ω；由该电子元件的U -I 图像可知，当电流为0.2A 时，电压为3V ；此时消耗的电功率是；''''''3V 0.2A 0.6W P U I ==⨯=此时滑动变阻器两端的电压是：''''''==9V 3V=6V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：''''==0.3A I I 滑电子此时滑动变阻器消耗的电功率是：''''''6V 0.3A 1.8W P U I ==⨯=滑滑滑可见该电子元件在某个正常工作状态下，它滑耗的电功率总是小于此时滑动变阻器消耗的电功率；故C 项正确、D 项错误；2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

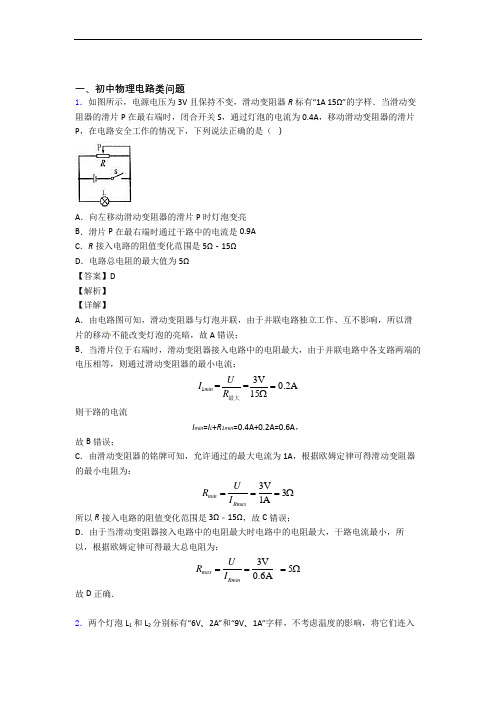

一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。

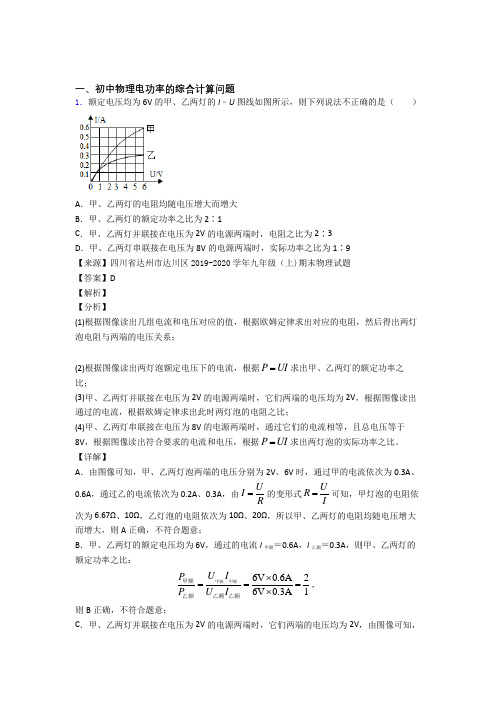

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。

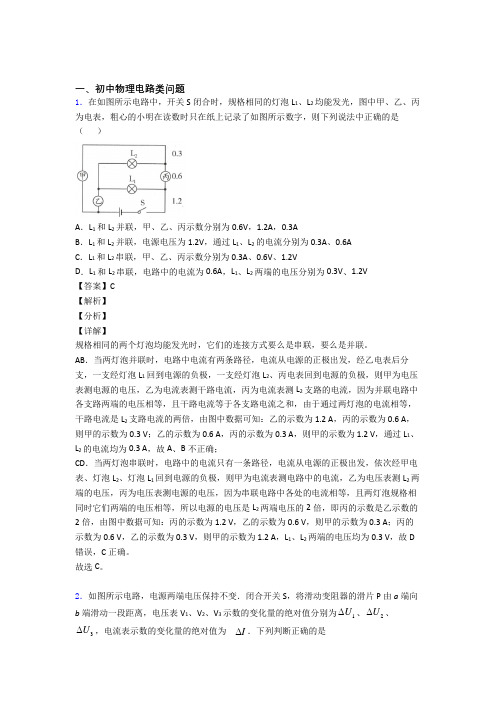

一、初中物理电路类问题1．在如图所示电路中，开关S 闭合时，规格相同的灯泡L 1、L 2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（ ）A ．L 1和L 2并联，甲、乙、丙示数分别为0.6V ，1.2A ，0.3AB ．L 1和L 2并联，电源电压为1.2V ，通过L 1、L 2的电流分别为0.3A 、0.6AC ．L 1和L 2串联，甲、乙、丙示数分别为0.3A 、0.6V 、1.2VD ．L 1和L 2串联，电路中的电流为0.6A ，L 1、L 2两端的电压分别为0.3V 、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

AB ．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L 1回到电源的负极，一支经灯泡L 2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L 2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L 2支路电流的两倍，由图中数据可知：乙的示数为1.2 A ，丙的示数为0.6 A ，则甲的示数为0.3 V ；乙的示数为0.6 A ，丙的示数为0.3 A ，则甲的示数为1.2 V ，通过L 1、L 2的电流均为0.3 A ，故A 、B 不正确；CD ．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L 2、灯泡L 1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L 2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L 2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V ，乙的示数为0.6 V ，则甲的示数为0.3 A ；丙的示数为0.6 V ，乙的示数为0.3 V ，则甲的示数为1.2 A ，L 1、L 2两端的电压均为0.3 V ，故D 错误，C 正确。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（）A．2∶3 B．3∶2 C．3∶5 D．5∶3【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】由电路图可知，开关S断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L1、L2并联连接，电流表甲测干路电流，电流表乙测通过L2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L1、L2的电流之比12333 52I III I--===甲乙乙因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI IP UI I===故选A。

2．小明设计了一个多档位电加热器，电路如图所示，其中R1、R2、R3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其消耗的电功率可忽略不计。

小明设想通过开关的组合，使电加热器具有多档功率。

当只S1闭合时，测得功率为200W；当只S2闭合时，测得功率为100W；此电热器最大发热功率为800W，则（）A．当只S3闭合时，电热器功率为500WB．此电热器共有六档不同的功率C．电阻R1、R2、R3的阻值之比为5∶10∶2D．正确使用此电热器，在连续用电1min内可能耗电24000J【来源】2019年河北省唐山市丰润区中考一模物理试题 【答案】AC 【解析】 【分析】(1)由电路图可知，三个发热电阻并联，由并联电路特点可以求出各电阻的功率，求出只有S 3闭合时的功率；(2)三个开关的通断组合成不同的连接方式，其发热功率不同； (3)由电功率的变形公式求出三个发热电阻的比值； (4)由电功公式W Pt =分析电热器消耗的电能。

【详解】A ．三个开关都闭合时，三个发热体并联，功率等于三个功率之和，最大为800W ，所以当只S 3闭合时，电热器功率为312800W 200W 100W 500W P P P P =--=--=故A 正确；B ．三个开关的通断组合成的连接方式有：只S 1闭合；只S 2闭合；只S 3闭合；只S 1、S 2闭合；只S 1、S 3闭合；S 2、S 3闭合；只S 1、S 2、S 3都闭合；共七种组合方式，即为七个档位，故B 错误；C ．由2U P R=可得，三个发热电阻的阻值之比222123123111::::::5:10:2200W 100W 500W U U U R R R P P P ===故C 正确；D ．只S 1闭合时，工作1分钟，该电加热器消耗的电能411200W 60s 1.210J W Pt ==⨯=⨯只S 2闭合时，工作1分钟，该电加热器消耗的电能322100W 60s 610J W P t ==⨯=⨯只S 3闭合时，工作1分钟，该电加热器消耗的电能433500W 60s 310J W Pt ==⨯=⨯只S 1、S 2闭合时，工作1分钟，该电加热器消耗的电能4412()(200W 100W)60s 1.810J W P P t =+=+⨯=⨯只S 2、S 3闭合时，工作1分钟，该电加热器消耗的电能4523()(100W 500W)60s 3.610J W P P t =+=+⨯=⨯只S 1、S 3闭合时，工作1分钟，该电加热器消耗的电能4613()(200W 500W)60s 4.210J W P P t =+=+⨯=⨯开关全部闭合时，工作1分钟，该电加热器消耗的电能47123()(200W 100W 500W)60s 4.810J W P P P t =++=++⨯=⨯故D 错误。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。

闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。

在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W 【来源】2019年湖北省武汉市武昌区中考二模物理试题【答案】C【解析】【分析】【详解】 A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ，U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意；B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω，由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率：P 小=UI 小=11V ×0.4A=4.4W ，故D 正确，不符合题意。

一、初中物理电功率的综合计算问题1．如图所示的电路中，滑动变阻器R2上标有“20Ω 1A”字样，电压表选用的是“0~15V 的量程，电流表均选“0~0.6A"的量程，电源的电压保持不变。

当只闭合开关S1、S3，滑动变阻器的滑片P滑至最左端时，电路消耗的总功率为2.7W，电流表A的示数为I1，电压表的示数为U1；当只断开开关S1，滑片P滑至最右端时，电流表A的示数为I2，电压表的示数为U2；当只闭合开关S1，滑片P仍在最右端时，电流表A1的示数为I3，电压表的示数为U3。

若I1∶I2=5∶3，U2∶U3=3∶5，则下列结论错误的是（）A．I2∶I3=3∶2B．U1∶U3=4∶3C．该电路的最小功率为1.08WD．该电路的最大功率为5.4W【来源】2019年陕西省西安市西工大附中中考三模物理试题【答案】B【解析】【详解】根据电路图，分别画出当只闭合开关S1、S3、当只断开开关S1和只闭合开关S1的等效电路图，分别如下图所示：AB ．当只闭合开关S 1、S 3，滑动变阻器的滑片P 滑至最左端时，图1中只有R 1连入电路中，所以U =U 1， 由欧姆定律可知，电路中电流：11UI R =， 电路消耗的总功率 21=2.7W U P R =当只断开开关S 1，滑片P 滑至最右端时，由图2知，R 1与R 2的最大阻值串联，电压表只测R 2两端电压，电流表测电路中电流，由串联电路特点和欧姆定律可知，此时电路中电流212120U UI R R R ==++Ω由题知12: 5: 3I I =即11215320UI R U I R ==+Ω解得：R 1=30Ω， 则11 2.7W?30Ω=9V U U PR ===所以219V=0.18A 2030Ω+20ΩU I R ==+Ω则R 2两端电压2220.18A?20Ω=3.6V U I R ==当只闭合开关S 1，滑片P 仍在最右端时，图3中三个电阻串联，电压表测R 1和R 2的总电压，电流表A 1测电路中电流，由题可知23: 3: 5U U =则3255×3.6V=6V 33U U ==此时电路中的电流123UI R R R '=++由欧姆定律可得此时电压表的示数()()3121212339V=(30Ω+20Ω)=6V 3020U U I R R R R R R R R '=+=⨯+⨯++Ω+Ω+解得：R 3=25Ω 则31239V=0.12A 30Ω+20Ω+25ΩU I R R R ==++所以23: 0.18 A: 0.12 A=3: 2I I =则电压之比为13: 9 V: 6 V=3: 2U U =故A 正确，但不符合题意，故B 错误，符合题意；C ．由三个等效电路图可知，当只闭合开关S 1时(图3)，滑片在最右端时，电路的总电阻最大，且电压表和电流表都不超过量程，电源电压一定，由2U P R=知此时电路中电功率最小，所以该电路的最小功率39V?0.12A=1.08W P UI ==最小故C 正确，但不符合题意；D ．当闭合开关S 1、S 2、S 3，只有滑动变阻器连入电路中，电流表A 量程0−0.6A ，所以电路中最大电流为0.6A ，此时总功率最大， 所以该电路的最大功率9V?0.6A=5.4W P UI ==最大最大故D 正确，但不符合题意。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。
