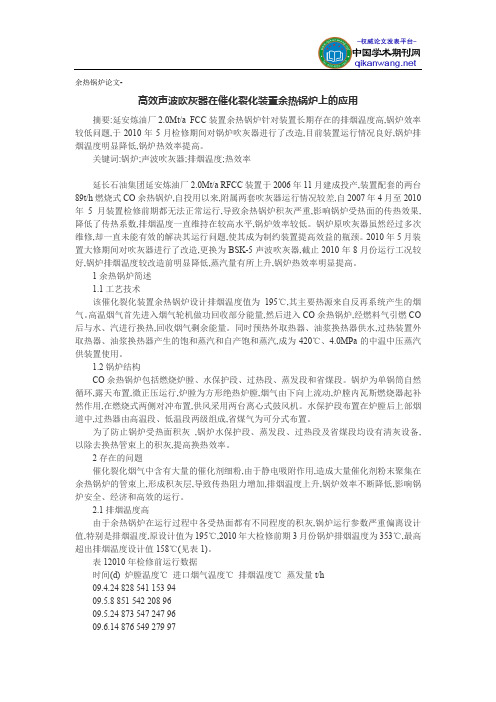

余热锅炉论文-高效声波吹灰器在催化裂化装置余热锅炉上的应用摘要:延安炼油厂2.0Mt/a FCC装置余热锅炉针对装置长期存在的排烟温度高,锅炉效率较低问题,于2010年5月检修期间对锅炉吹灰器进行了改造,目前装置运行情况良好,锅炉排烟温度明显降低,锅炉热效率提高。
关键词:锅炉;声波吹灰器;排烟温度;热效率延长石油集团延安炼油厂2.0Mt/a RFCC装置于2006年11月建成投产,装置配套的两台89t/h燃烧式CO余热锅炉,自投用以来,附属两套吹灰器运行情况较差,自2007年4月至2010年5月装置检修前期都无法正常运行,导致余热锅炉积灰严重,影响锅炉受热面的传热效果,降低了传热系数,排烟温度一直维持在较高水平,锅炉效率较低。
锅炉原吹灰器虽然经过多次维修,却一直未能有效的解决其运行问题,使其成为制约装置提高效益的瓶颈。
2010年5月装置大修期间对吹灰器进行了改造,更换为BSK-5声波吹灰器,截止2010年8月份运行工况较好,锅炉排烟温度较改造前明显降低,蒸汽量有所上升,锅炉热效率明显提高。
1余热锅炉简述1.1工艺技术该催化裂化装置余热锅炉设计排烟温度值为195℃,其主要热源来自反再系统产生的烟气。
高温烟气首先进入烟气轮机做功回收部分能量,然后进入CO余热锅炉,经燃料气引燃CO 后与水、汽进行换热,回收烟气剩余能量。
同时预热外取热器、油浆换热器供水,过热装置外取热器、油浆换热器产生的饱和蒸汽和自产饱和蒸汽,成为420℃、4.0MPa的中温中压蒸汽供装置使用。
1.2锅炉结构CO余热锅炉包括燃烧炉膛、水保护段、过热段、蒸发段和省煤段。
锅炉为单锅筒自然循环,露天布置,微正压运行,炉膛为方形绝热炉膛,烟气由下向上流动,炉膛内瓦斯燃烧器起补然作用,在燃烧式两侧对冲布置,供风采用两台离心式鼓风机。
水保护段布置在炉膛后上部烟道中,过热器由高温段、低温段两级组成,省煤气为可分式布置。
为了防止锅炉受热面积灰,锅炉水保护段、蒸发段、过热段及省煤段均设有清灰设备,以除去换热管束上的积灰,提高换热效率。
余热锅炉积灰难处理？几种清灰工艺了解一下1. 蒸汽气吹清灰法蒸汽气吹清灰法是一种使用高速高温的蒸汽进行清洗的方法。
在这种方法中，蒸汽经过高温加热后被送入锅炉中，产生高速气流，将积存在余热锅炉内的灰尘挤压出来。
蒸汽气吹清灰法具有清洗效率高、清洗快捷、能量消耗低的优点，适用于对锅炉进行全面而深入的清洗。
但是，这种清洗方法需要专业人员进行操作，且操作相对较为复杂，需要严格遵守安全操作规程。
2. 冲击波清灰法冲击波清灰法是利用锅炉内高速气流的惯性力产生的震动作用，将积存在余热锅炉内的灰尘震动出来的一种方法。
在这种方法中，高速气流被充分利用，通过逐层清除余热锅炉壳体内的灰尘，达到清洗的目的。
冲击波清灰法具有清洗效率高、清洗快捷、冲击力强的优点，适用于较为深入的清洗操作。
但是，该方法操作会产生较大的噪音和振动，对周围环境造成影响，同时对锅炉内壳体的损伤较大。
3. 高压水射流清灰法高压水射流清灰法是利用高速高压水流冲刷锅炉内积存的灰尘而达到清洗目的的一种方法。
在这种方法中，高压水流通过在锅炉内进行喷射和旋转，将锅炉内壳体附着的灰尘冲刷出来。
高压水射流清灰法具有清洗效率高、清洗范围广的优点，同时对锅炉内壳体的损伤较小，不会对锅炉内部设备产生影响。
但是，由于水流的高速高压，如果操作不当会对操作人员造成伤害，需要进行必要的安全措施。
4. 超声波清洗法超声波清洗法是利用超声波在介质中的作用而进行清洗的一种方法。
在这种方法中，超声波被用来产生高频振动，通过物理作用将烟气管道内的灰尘震动出来。
超声波清洗法具有清洗范围广、对锅炉内设备不会产生影响的优点，且很少需要对设备进行拆卸或维护。
但是，由于超声波的作用，对操作人员和设备有一定的安全隐患，需要进行严格的安全措施。
综上所述，选择何种方法进行余热锅炉清洗应取决于具体情况。
在选择任何一种方法之前，应对锅炉内部进行全面的检测和清洗计划。
在进行清洗作业时，要格外注重安全和环保问题。
声波吹灰技术在电厂锅炉中的应用声波吹灰技术在电厂锅炉中的应用2000年10月，谏壁发电厂对5号锅炉尾部受热面的吹灰系统进行了技术改造，分别在省煤器及高、中温段空气预热器部位安装了48只SB-70插入式程控声波吹灰器，以解决锅炉尾部受热面积灰结渣的问题。
1、SB-70插入式程控声波吹灰器声波吹灰的基本原理在于声波对积灰的高加速度剥离作用和振动疲惫破碎作用。
此外，声波与烟气流、换热管之间的流体动力场关系，高声强非线性的非凡效应等都将对清灰除焦起作用。
与传统的除灰方法相比，声波吹灰的优点主要有：（1）声波辐射具有全向性，极高的返射性和快速传播（声速），以及在气体中传播时衰减很小等特性。
它能均匀布满整个空间，进行全方位清灰，可以清除到其它方法不易清除的死角。
达到烟道畅通，保持受热面清洁，提高换热效率的目的。
（2）声波除灰法利用声振动达到除灰的效果，声波除灰方式本身又可以影响沉积物生成机理，防止和延缓沉积物形成，起到了预防结渣的作用，吹灰效果好。
（3）耗能量低，安装投资费用回报期短。
（4）声波吹灰不会使锅炉部件产生热应力。
1.1、SB-70插入式程控声波吹灰系统的组成与技术指标SB-70插入式程控声波吹灰系统由气源、声波吹灰器、程控柜、电磁阀及连接管道组成。
气源提供产生声能所需的机械能，声波吹灰器将高压气源所携带的直流能量经调制变换为交变的声波能量，程控柜用于控制调节声波吹灰器的运行，电磁阀接受程控柜的指令，控制气源的进入，即控制声波吹灰器的开停。
SB-70插入式程控声波吹灰器的具体结构与安装方式说明见参考文献。
SB-70插入式程控声波吹灰器的技术指标如下：气源属性：压缩空气或过热蒸汽。
气源压力：压缩空气为0.1MPa以上；过热蒸汽为0.3MPa 以上。
气源流量：压缩空气为0.6~1.0m3/min；过热蒸汽为0.8~1.0m3/min.工作频率：600~800Hz。
声强特性：140dB~150dB以上。
关于HQ型声波吹灰器在锅炉上的应用及效益分析某热电厂3号炉受受热面受到积灰、结渣影响，在按额定工况运行时排烟温度达到190 ℃，停磨时高达210 ℃，明显高于设计的150℃经济排烟温度，影响锅炉高效运行。
其主要原因是设计排烟温度高、受热面局部结渣、积灰。
排烟温度过高不但增大锅炉排烟损失、增加燃料成本，增加了该厂电―袋复合除尘器的投资和运行维护成本，同时还严重威胁着锅炉的主汽系统的安全运行。
鉴于锅炉运行多年的现状，在设计参数无法重新设计更改的情况下，该厂通过在锅炉受热面安装HQ型声波吹灰器来加强清灰，增加受热面吸热能力的方式降低锅炉排烟温度、减少排烟损失，提高锅炉热效率。
1 吹灰技术简介锅炉行使用广泛的吹灰装置主要有伸缩式蒸汽吹灰器、激波式吹灰器及声波吹灰器三大类，简介如下。
1.1 伸缩式蒸汽吹灰器伸缩式蒸汽吹灰器是采用伸缩管形式将一定压力蒸汽通入炉内对受热面积灰部位进行直接吹扫。
对炉膛水冷壁等无障碍受热面清灰效果好，但不适于过热器等有障碍受热面清灰，且结构复杂、安装工作量大，枪管易弯曲、卡涩，故障率高、维护工作量大，另外由于吹扫蒸汽容易腐蚀、冲刷受热面管，减少受热面管寿命，极易出现受热面爆管。
该厂3#炉在使用吹灰器后出现过10余受热面爆管事故。
2007年曾经一次出现过123根管束因吹灰器吹损使管壁厚度小于设计允许壁厚而进行更换。
1.2 激波吹灰器激波吹灰器是利用气体体积急剧膨胀产生的冲击波清灰。
这类吹灰器对有效作用范围内的清灰能力强、效果明显，但不适合应用于炉膛清灰，另外作用于受到阻挡之后的其他部位，如过热器、省煤器等对流受热面清灰效果较差。
1.3 声波吹灰器声波吹灰器是用强烈声波所产生的起伏压力连续不断地冲刷管束表面达到除灰目的。
这种吹灰器可以对过热器、省煤器等受热面有障碍表面和空间进行清灰，结构简单、质量轻、易于安装、操作、维护，安全可靠，运行及维护费用低；但不适合应用于炉膛水冷壁清灰。
此类吹灰器已经在一些中压及以下锅炉中的得到了广泛应用，效果良好。
脉冲激波吹灰器在余热锅炉上的应用作者：纪刚来源：《中国化工贸易·下旬刊》2017年第02期摘要：目前，国内部分煅烧焦锅炉为了防止尾部受热面积灰影响锅炉性能基本都装有一定的吹灰措施。
本文介绍了一种燃气激波吹灰器及其在回转窑余热锅炉上的成功应用。
采用激波吹灰器后，锅炉积灰明显下降，有效降低了排烟温度，锅炉效率得到了较大提高。
关键词：节能减排；煅烧焦；余热锅炉；激波吹灰器中国石油某煅烧焦装置配有一台余热锅炉，该余热锅炉为中压、自然循环锅炉，锅炉呈π型布置，由于原有吹灰措施（声波吹灰器）选择不当致使余热锅炉积灰较为严重，锅炉排烟温度偏高，锅炉热效率偏低。
为了提高锅炉效率，锅炉新增了一套燃气激波吹灰系统。
1 吹灰器原理及特点1.1 燃气吹灰器的技术原理燃气（通常是乙炔或瓦斯）在特殊结构混配点火装置中，与空气混合，被点火器点燃，产生爆燃，爆燃气体受罐体内特殊结构的调制瞬间产生冲击波。
当冲击波作用于积灰表面时，其声能和动能将对灰粒子产生冲击和加速扰动，使之与受热表面分离，从而脱落。
通过对两种气体的配比浓度和蓄能量的控制生成不同形式和不同强度的冲击波，可完成不同程度、不同类型积灰的清除。
1.2 燃气激波吹灰技术特点燃气吹灰系统的主要特点是：冲击波将能量聚积于极短时间和空间，在气体介质中形成瞬间能量间断面，使气流的压力和速度产生突变，其瞬间传播速度为度量尺度，声压可达到160dB以上，压力通常10～15kg/cm2，速度可达300～350m/s。
虽然作用时间较短（毫秒级），使用燃气很少，但冲击波仍能对各部位的积灰产生显著作用，使之脱离受热面。
由于燃气激波吹灰器是由爆燃产生的冲击波和声波，对固性及粘性积灰的清除效果较好，而且便于安装，占用空间少。
1.3 燃气激波吹灰系统优点智能控制：采用数字化控制技术，操作简单，安全可靠，性能卓越，清晰直观的实时控制动态显示，使机组自动化得到充分体现；并联结构：吹灰的每一支路均有燃气电磁阀、空气电磁阀、混合点火装置等，能独立完成吹灰的开启/关闭、混合、点火，分路故障不影响大系统整体运行。
