自制小型电焊机制作家用小型电焊机
自制小型电焊机制作家用小型电焊机本装置采用弱电流进行引弧，最大输入功率小于100W，能快速自动引燃长约5mm～10mm，电流1～3A的稳定电
自制小型电焊机制作家用小型电焊机本装置采用弱电流进行引弧，最大输入功率小于100W，能快速自动引燃长约5mm～10mm，电流1～3A的稳定电弧。
本制作电路作为直流焊机的辅助引弧器，它可将焊机一次引弧成功率由一般的30％提高到100％，解决了引弧困难的难题。
且电弧不易熄灭，引弧时也不会发生焊条同工件粘焊。
该制作电路本身亦可作为一种袖珍焊机，用来焊接厚lmm以下的金属薄板壳体、金属丝、毛细管、接头等。
电路详细如上图示，原理分析如下：T2的次级产生频率为50Hz的1000V 脉冲高电压,调整RP，确保T2次级短路时的最大平均电流小于0.5mA。
主电路由C4、C5、VD5、VD6、VD7、R2组成，输出约80V的直流空载电压。
焊接时首先进行短路引弧(一极接焊条，另一极接工件)，然后分开两极，脉冲电路产生的高压击穿正负极间的空气隙，形成电离通道，C5上的能量通过R2向该通道释放，以维持其电离。
接着，主电路即由这一通道释放l～3A的电流，从而达到引燃连续的电弧的目的。

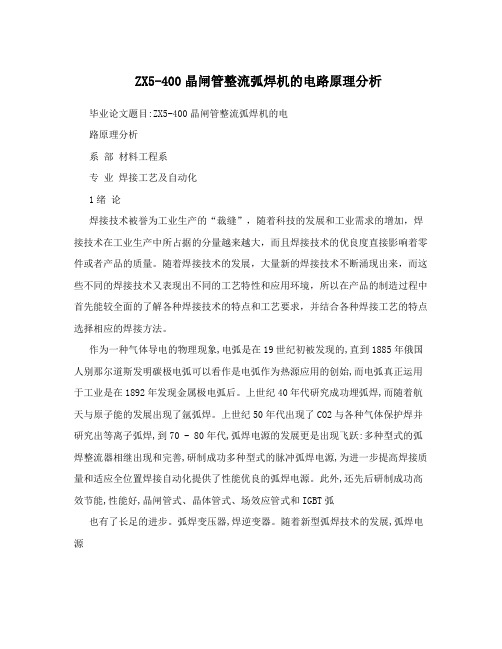

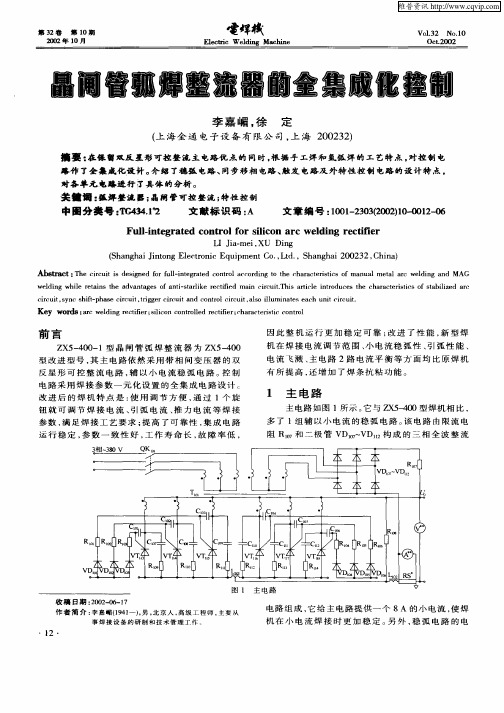

ZX5-400晶闸管整流弧焊机的电路原理分析毕业论文题目:ZX5-400晶闸管整流弧焊机的电路原理分析系部材料工程系专业焊接工艺及自动化1绪论焊接技术被誉为工业生产的“裁缝”，随着科技的发展和工业需求的增加，焊接技术在工业生产中所占据的分量越来越大，而且焊接技术的优良度直接影响着零件或者产品的质量。
随着焊接技术的发展，大量新的焊接技术不断涌现出来，而这些不同的焊接技术又表现出不同的工艺特性和应用环境，所以在产品的制造过程中首先能较全面的了解各种焊接技术的特点和工艺要求，并结合各种焊接工艺的特点选择相应的焊接方法。
作为一种气体导电的物理现象,电弧是在19世纪初被发现的,直到1885年俄国人别那尔道斯发明碳极电弧可以看作是电弧作为热源应用的创始,而电弧真正运用于工业是在1892年发现金属极电弧后。
上世纪40年代研究成功埋弧焊,而随着航天与原子能的发展出现了氩弧焊。
上世纪50年代出现了CO2与各种气体保护焊并研究出等离子弧焊,到70 - 80年代,弧焊电源的发展更是出现飞跃:多种型式的弧焊整流器相继出现和完善,研制成功多种型式的脉冲弧焊电源,为进一步提高焊接质量和适应全位置焊接自动化提供了性能优良的弧焊电源。
此外,还先后研制成功高效节能,性能好,晶闸管式、晶体管式、场效应管式和IGBT弧也有了长足的进步。
弧焊变压器,焊逆变器。
随着新型弧焊技术的发展,弧焊电源它把网路电压的交流电变成适宜于弧焊的低压交流电,由主变压器及所需的调节部分和指示装置等组成. 它具有结构简单、易造易修、成本低、效率高等优点,但其电流波形为正弦波,输出为交流下降外特性,电弧稳定性较差,功率因数低,但磁偏吹现象很少产生,空载损耗小,一般应用于手弧焊埋、弧焊和钨极氩弧焊等方法。
矩形波交流弧焊电源,它采用半导体控制技术来获得矩形波交流电流,其电弧稳定性好,可调参数多,功率因数高。
它除了用于交流钨极氩弧焊( TIG)外,还可用于埋弧焊,甚至可代替直流弧焊电源用于碱性焊条手弧焊.直流弧焊发电机,一般由特种直流发电机和获得所需外特性的调节装置等组成. 它的缺点是空载损耗较大、磁偏吹现象较明显、效率低、噪声大、造价高、维修难;优点是过载能力强、输出脉动小,可用于各种弧焊方法的电源,也可用柴油机驱动用于没有电源的野外施工。

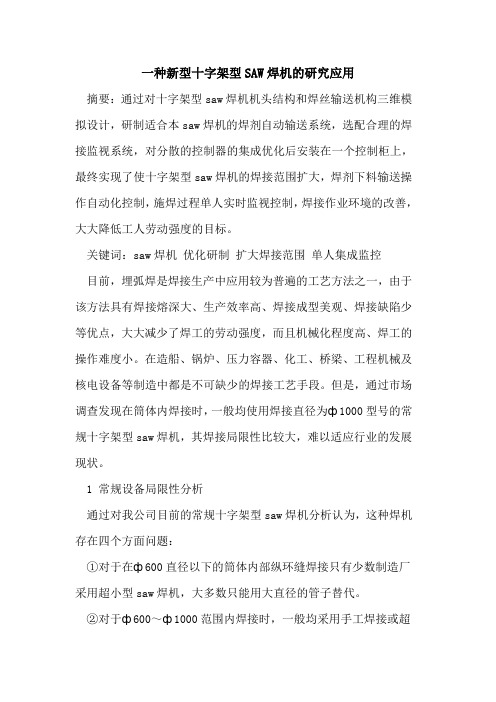

一种新型十字架型SAW焊机的研究应用摘要：通过对十字架型saw焊机机头结构和焊丝输送机构三维模拟设计，研制适合本saw焊机的焊剂自动输送系统，选配合理的焊接监视系统，对分散的控制器的集成优化后安装在一个控制柜上，最终实现了使十字架型saw焊机的焊接范围扩大，焊剂下料输送操作自动化控制，施焊过程单人实时监视控制，焊接作业环境的改善，大大降低工人劳动强度的目标。
关键词：saw焊机优化研制扩大焊接范围单人集成监控目前，埋弧焊是焊接生产中应用较为普遍的工艺方法之一，由于该方法具有焊接熔深大、生产效率高、焊接成型美观、焊接缺陷少等优点，大大减少了焊工的劳动强度，而且机械化程度高、焊工的操作难度小。
在造船、锅炉、压力容器、化工、桥梁、工程机械及核电设备等制造中都是不可缺少的焊接工艺手段。
但是，通过市场调查发现在筒体内焊接时，一般均使用焊接直径为ф1000型号的常规十字架型saw焊机，其焊接局限性比较大，难以适应行业的发展现状。
1 常规设备局限性分析通过对我公司目前的常规十字架型saw焊机分析认为，这种焊机存在四个方面问题：①对于在ф600直径以下的筒体内部纵环缝焊接只有少数制造厂采用超小型saw焊机，大多数只能用大直径的管子替代。
②对于ф600～ф1000范围内焊接时，一般均采用手工焊接或超小型saw焊机。
③对于焊工在筒体内焊接时，焊接材料燃烧产生大量有毒气体，造成施焊环境恶劣，给焊工的身体健康带来很大伤害。
④控制点较多且分散、需两人同时配合进行操作，尤其在焊接工作量大时，造成操作不便，同时生产成本提高。
因此，首先对我公司现有常规十字架型saw焊机的焊接范围及功能进行二次优化研究，并投入使用，使埋弧焊技术迈上一个新的台阶，有效提高企业经济效益。
（见图1）2 优化研究的技术方案2.1 在保证原焊接性能的前提下，改进机头整体结构，扩大焊接范围①改进电机、小机头、导电杆和漏斗。
对机头结构进行分析研究，收集机头各部件结构尺寸并模拟实施，将原大型机头改为小型机头，90型传送电机换为70型，导电杆加工至原尺寸的1/2，旧导流漏斗更换为新型导流漏斗，缩小机头结构尺寸，达到设定的要求。
自制电焊机的详细方法
自制电焊机的详细方法如下：
材料和工具：
1. 一个电源变压器（一般选择功率较大的电压变压器，如500W或1000W）
2. 一个整流器（可使用4个大功率二极管组成的桥式整流器）
3. 一个滤波电容器（容量可根据需要选择，一般选择1000μF或更大）
4. 一个焊接枪（包括焊接电缆和钳子）
5. 电线、插座和开关等配件
6. 焊接材料（焊条或焊丝）
步骤：
1. 首先，根据变压器的输入电压，选择合适的插座和开关进行布线。
将插座连接到变压器的输入端，将开关连接到插座的火线上。
2. 然后，将变压器的输出端通过电线连接到整流器的输入端，并注意极性的正确连接。
3. 接下来，将整流器的输出端通过电线连接到滤波电容器的正负极，同样要注意极性的正确连接。
4. 将焊接枪的焊接电缆连接到滤波电容器的正极上，将钳子连接到滤波电容器的负极上。
5. 最后，将整个电焊机进行绝缘处理，确保安全使用。
使用方法：
1. 将电焊机插头插入插座，并打开开关。
2. 调节变压器的输出电压，可以根据焊接需要进行调节。
3. 使用焊剂将焊接材料与焊接件连接，注意保持稳定的焊接电流和电压。
4. 完成焊接后，关闭开关，拔掉插头，并将电焊机放置在安全的地方。
需要注意的是，自制电焊机存在较高的风险，如果没有相关的专业知识和经验，建议购买专业的电焊机或请专业人士操作。
同时，使用电焊机时应注意安全，如佩戴防护眼镜和手套等个人防护装备，确保操作环境的通风良好，并遵守相关的安全操作规程。
自制电焊机的详细方法
电焊机是一种重要的电气设备，用于将两个金属零件连接在一起。
如果您需要一个电焊机但又不想花费大量的钱购买它，那么自制电焊机就是一个好选择。
以下是自制电焊机的详细方法：
材料：
- 1个变压器
- 2个电容器（至少400V，1000μF）
- 1个桥式整流器（至少400V）
- 1个电源开关
- 1个焊接插头和插座
- 1个电源线
- 1个焊接电缆和夹子
- 1个瓷瓶（用于电容器）
- 热缩管
- 电线绑带
步骤：
1. 首先，您需要购买所需的材料。
请确保所有材料都符合规格
要求，并且没有损坏。
2. 取出变压器，并将其绕线插头插入插座中。
然后，将变压器
的剪刀线剪断，但请勿将其切断。
3. 将电容器安装在瓷瓶中，并使用热缩管将其包裹。
4. 将桥式整流器连接到电容器的正极和负极上。
5. 将电源开关连接到桥式整流器的输出端。
6. 将焊接插头和插座连接到电源开关和电源线上。
7. 将焊接电缆和夹子连接到电容器的输出端。
8. 最后，检查电焊机的所有接线是否正确，并使用电线绑带将其固定在一起。
现在，您的自制电焊机就已经制作完成了。
您可以通过将电源开关打开来启动电焊机，然后使用焊接电缆和夹子将两个金属零件连接在一起。
请注意，使用电焊机时一定要注意安全，并避免将电流设置得太高，以免引起危险。
