实验四 RF无线通信

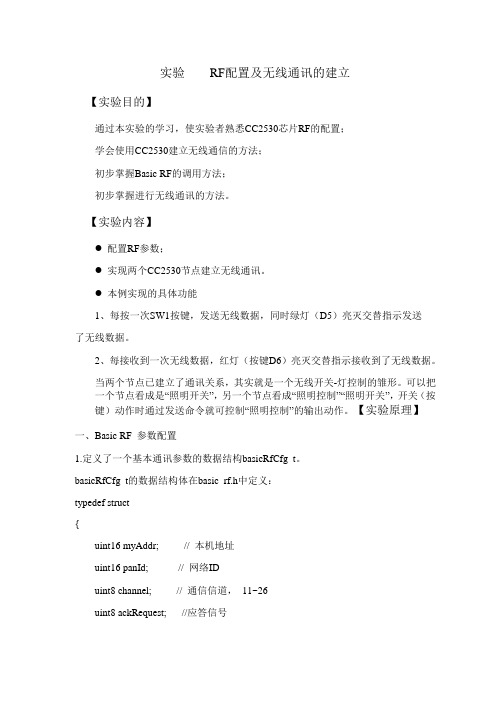

实验RF配置及无线通讯的建立【实验目的】通过本实验的学习，使实验者熟悉CC2530芯片RF的配置；学会使用CC2530建立无线通信的方法；初步掌握Basic RF的调用方法；初步掌握进行无线通讯的方法。

【实验内容】●配置RF参数；●实现两个CC2530节点建立无线通讯。

●本例实现的具体功能1、每按一次SW1按键，发送无线数据，同时绿灯（D5）亮灭交替指示发送了无线数据。

2、每接收到一次无线数据，红灯（按键D6）亮灭交替指示接收到了无线数据。

当两个节点已建立了通讯关系，其实就是一个无线开关-灯控制的雏形。

可以把一个节点看成是“照明开关”，另一个节点看成“照明控制”“照明开关”，开关（按键）动作时通过发送命令就可控制“照明控制”的输出动作。

【实验原理】一、Basic RF 参数配置1.定义了一个基本通讯参数的数据结构basicRfCfg_t。

basicRfCfg_t的数据结构体在basic_rf.h中定义：typedef struct{uint16 myAddr; // 本机地址uint16 panId; // 网络IDuint8 channel; // 通信信道，11~26uint8 ackRequest; //应答信号#ifdef SECURITY_CCMuint8 *securityKey;uint8 *securityNonce;#endif} basicRfCfg_t;2. 程序开始时，调用basicRfInit()函数进行RF的初始化●ConfigRf_Init的代码清单：void ConfigRf_Init(void){basicRfConfig.panId = PAN_ID; //zigbee的ID号设置basicRfConfig.channel = RF_CHANNEL; //zigbee的频道设置basicRfConfig.myAddr = MY_ADDR; //设置本机地址basicRfConfig.ackRequest = TRUE; //应答信号while(basicRfInit(&basicRfConfig) == FAILED); //检测zigbee的参数是否配置成功basicRfReceiveOn(); // 打开RF}●basicRfInit是初始化函数，负责调用halRfInit()，配置参数，设置中断等。

无线通信实验报告无线通信实验报告一、引言无线通信是现代社会中不可或缺的一部分，它以无线电波为媒介，使得信息可以在无线环境中传递。

在本次实验中，我们将探索无线通信的基本原理和技术。

本实验分为三个部分：无线信号传输、信号调制与解调以及信号传输中的噪声。

二、无线信号传输在无线通信中，信号的传输是关键环节。

我们使用了一对无线电发射器和接收器进行实验。

首先，我们将发射器和接收器分别连接到电源，并调整频率使其匹配。

然后，我们通过发射器发送一个特定的信号，接收器将接收到的信号传递给示波器进行观察。

实验结果显示，无线信号的传输受到环境的影响。

在开放空间中，信号的传输效果最好，而在有障碍物的环境中，信号会受到衰减和多径效应的影响，导致信号质量下降。

三、信号调制与解调信号调制是将原始信号转换为适合无线传输的形式，而解调则是将接收到的信号还原为原始信号。

在本实验中，我们使用了调频（FM）和调幅（AM）两种常见的调制方式。

通过调频调制，我们可以将音频信号转换为无线电波。

实验中，我们使用示波器观察到调频信号的频谱特征，发现调频信号的频率随着音频信号的变化而改变。

而调幅调制则是通过改变信号的幅度来传输信息。

在解调过程中，我们使用了相应的解调器将接收到的信号还原为原始信号。

实验结果表明，解调过程中会存在一定的失真，尤其是在信号质量较差的情况下。

四、信号传输中的噪声在无线通信中，噪声是无法避免的。

噪声会对信号的传输和接收造成干扰，降低通信质量。

在本实验中，我们使用了噪声发生器模拟了不同强度的噪声环境。

实验结果显示，噪声的强度越大，信号的质量越差。

噪声会使得信号的幅度和频率发生变化，导致信息的丢失和失真。

因此，在无线通信中，我们需要采取一定的措施来降低噪声的影响，如增加信号的功率或使用编码技术。

五、结论通过本次实验，我们深入了解了无线通信的基本原理和技术。

我们了解到信号的传输受到环境和噪声的影响，需要采取相应的措施来提高通信质量。

无线通信系统实验实验报告一、实验目的本次无线通信系统实验的主要目的是深入了解无线通信的基本原理和技术，通过实际操作和测量，掌握无线信号的传输、调制解调、编码解码等关键环节，提高对无线通信系统的认识和实践能力。

二、实验设备本次实验所使用的设备包括：信号发生器、频谱分析仪、无线收发模块、示波器、计算机等。

三、实验原理（一）无线信号的传输无线通信是通过电磁波在空间中传播来实现信息传递的。

电磁波的频率和波长决定了其传播特性和适用场景。

（二）调制解调调制是将原始信号加载到高频载波上，以便在无线信道中传输。

常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

解调则是从接收到的已调信号中恢复出原始信号。

（三）编码解码为了提高通信的可靠性和有效性，通常需要对原始数据进行编码处理，如纠错编码、压缩编码等。

在接收端，再进行相应的解码操作。

四、实验内容与步骤（一）无线信号的发射与接收1、设置信号发生器产生特定频率和幅度的正弦波信号。

2、将该信号输入到无线发射模块，通过天线发射出去。

3、使用无线接收模块接收信号，并通过示波器观察接收到的信号波形。

（二）调制实验1、分别进行 AM、FM 和 PM 调制实验，观察调制前后信号的频谱变化。

2、调整调制参数，如调制深度、频率偏移等，分析其对调制效果的影响。

（三）编码解码实验1、采用某种纠错编码算法对原始数据进行编码。

2、在接收端进行解码，并计算误码率，评估编码的性能。

五、实验数据记录与分析（一）无线信号发射与接收记录发射信号和接收信号的频率、幅度等参数，分析信号在传输过程中的衰减和失真情况。

（二）调制实验绘制调制前后信号的频谱图，对比不同调制方式下频谱的特点，以及调制参数对频谱的影响。

（三）编码解码实验记录不同编码方式下的误码率数据，分析编码的纠错能力和效率。

六、实验中遇到的问题及解决方法（一）信号干扰在实验过程中，由于周围环境中的其他无线信号干扰，导致接收信号不稳定。

RF射频技术的原理及应用一、射频技术简介射频（Radio Frequency）技术是指在无线通信中使用的一种无线传输技术。

它利用电磁波进行信号的传输与接收，通常在300kHz至300GHz的频率范围内工作。

下面将介绍RF射频技术的原理和应用。

二、RF射频技术的原理1. RF信号发射原理射频信号发射的原理是通过将低频信号调制到高频载波上并进行放大，然后通过射频天线将信号发射出去。

主要包括以下几个步骤： - 信号调制：将低频信号通过调制电路调制到高频载波上。

常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

- 功率放大：经过调制的信号需要经过功率放大器进行放大，以增加信号的传输距离和覆盖范围。

- 天线辐射：放大后的信号通过射频天线进行辐射，以便外部设备能够接收到信号。

2. RF信号接收原理RF信号接收的原理是接收到射频信号后，通过射频天线将信号送入接收电路进行解调和放大，然后输出到外部设备。

主要包括以下几个步骤： - 天线接收：射频信号通过射频天线接收后传入接收电路。

- 信号解调：接收电路将射频信号进行解调，还原成原始的低频信号。

- 信号放大：解调后的信号经过放大电路进行放大，以增强信号的强度。

- 信号输出：放大后的信号输出到外部设备，如扬声器或显示屏。

三、RF射频技术的应用RF射频技术在各个领域都有广泛的应用，下面将介绍几个主要的应用领域。

1. 无线通信RF射频技术在无线通信领域有着重要的应用，包括移动通信、卫星通信、无线局域网等。

射频技术通过信号的发射和接收，实现了无线通信的远程传输和接收功能。

2. 广播电视广播电视领域也是RF射频技术的应用之一。

广播和电视节目通过射频信号的发射和接收，实现了音频和视频信息的远程传播和播放。

3. 遥控器遥控器是现代生活中常见的使用射频技术的设备之一。

无论是电视遥控器、空调遥控器还是智能家居设备的遥控器，都是通过射频信号来实现设备的远程控制。

射频实验实验报告射频实验实验报告射频（Radio Frequency，简称RF）技术是一种用于无线通信和无线电广播的重要技术，广泛应用于电视、无线电、卫星通信等领域。

本次实验旨在探索射频技术的基本原理和实际应用，并通过实验验证相关理论。

实验一：射频信号发生器的使用在射频实验中，射频信号发生器是一种常用的设备，用于产生射频信号。

我们首先学习了射频信号发生器的基本操作。

通过调节频率、幅度和波形等参数，我们成功地产生了不同频率的射频信号，并观察到了其在示波器上的波形变化。

实验二：射频功率放大器的性能测试射频功率放大器是射频系统中的重要组成部分，用于放大射频信号的功率。

我们在实验中使用了一款射频功率放大器，并测试了其性能。

通过调节输入信号的频率和幅度，我们测量了输出信号的功率，并绘制了功率-频率和功率-幅度的曲线图。

实验结果表明，射频功率放大器具有较好的线性和功率放大效果。

实验三：射频滤波器的设计与实现射频滤波器是射频系统中的重要组成部分，用于滤除不需要的频率分量，以保证系统的性能。

我们在实验中学习了射频滤波器的设计原理，并使用电路仿真软件进行了滤波器的设计与验证。

通过调整滤波器的参数，我们成功地实现了对特定频率范围的滤波效果，并对滤波器的频率响应进行了分析和评估。

实验四：射频天线的性能测试射频天线是射频通信系统中的关键部件，用于发送和接收射频信号。

我们在实验中使用了一款射频天线，并测试了其性能。

通过调节天线的位置和方向，我们测量了信号的接收强度，并评估了天线的增益和方向性。

实验结果表明，射频天线具有较好的接收性能和方向选择性。

实验五：射频调制与解调技术的应用射频调制与解调技术是射频通信系统中的关键技术，用于将数字信号转换为射频信号进行传输。

我们在实验中学习了射频调制与解调技术的基本原理，并通过实验验证了其应用效果。

通过调节调制信号的参数，我们成功地实现了不同调制方式的射频信号传输，并观察到了解调后的信号波形。

无线通信实验报告《无线通信实验报告》无线通信技术是当今社会中不可或缺的一部分，它的发展不仅改变了人们的生活方式，也推动了整个社会的进步。

为了更好地理解和掌握无线通信技术，我们进行了一次无线通信实验，以下是实验报告。

实验目的：通过实验，了解无线通信技术的基本原理和应用，掌握无线通信系统的搭建和调试方法，提高对无线通信技术的理论和实践操作能力。

实验内容：1. 了解无线通信技术的基本原理和应用；2. 学习无线通信系统的搭建和调试方法；3. 进行无线通信系统的实际操作，观察和记录实验现象；4. 分析实验结果，总结无线通信技术的特点和应用场景。

实验步骤：1. 阅读相关无线通信技术的理论知识，了解无线通信系统的基本原理和应用；2. 按照实验指导书的要求，搭建无线通信系统实验平台；3. 进行无线通信系统的调试和操作，观察和记录实验现象；4. 分析实验结果，总结无线通信技术的特点和应用场景。

实验结果：通过实验，我们深入了解了无线通信技术的基本原理和应用，掌握了无线通信系统的搭建和调试方法，提高了对无线通信技术的理论和实践操作能力。

同时，我们也发现无线通信技术具有广泛的应用场景，可以在移动通信、物联网、航空航天等领域发挥重要作用。

结论：无线通信技术是一项重要的技术，它的发展不仅改变了人们的生活方式，也推动了整个社会的进步。

通过本次实验，我们更加深入地了解了无线通信技术的基本原理和应用，掌握了无线通信系统的搭建和调试方法，提高了对无线通信技术的理论和实践操作能力。

希望通过不断的学习和实践，我们能够更好地应用无线通信技术，为社会的发展做出更大的贡献。

RF射频技术在通信中的应用RF射频技术是指在特定频率范围内进行无线传输的技术，它已经在现代通信中占据了非常重要的地位。

尽管有着一系列的技术挑战，但是RF射频技术仍然能够成为许多无线通信系统的基础架构。

本文将讨论RF射频技术在通信中的应用，以及相关的机会和挑战。

1. 无线通信系统中的RF射频技术RF射频技术是现代无线通信系统的基础技术之一，它在诸如移动通信、广播和卫星通信中扮演着重要的角色。

在移动通信中，RF射频技术专门用于手机和基站之间的通信。

在广播中，RF技术用于AM/FM广播和数字音频广播（DAB）。

而在卫星通信中，RF射频技术则要求更高的频带和精度，以适应长距离通信的需要。

2. RF射频技术的机会随着无线通信技术不断提高，RF射频技术也在不断进步。

最新的RF射频技术不仅可以在更宽的频带内进行通信，而且还可以接收更高质量的信号。

这些机会使得RF技术可以在各种不同的领域得到广泛应用，如医疗、航空和国防等领域。

例如，在医疗领域中，RF技术已经被用来进行无线应用程序的控制和管理。

而在航空和国防领域中，则有更严格的需求，RF技术不仅需要在极端的环境中运行，还需要高精度的测量能力和高速的数据传输能力。

3. RF射频技术的挑战尽管RF射频技术已经成为了许多通信系统中的重要组成部分，但是它仍然存在许多挑战。

其中最大的挑战就是RF干扰。

由于使用同一个频段的无线通信设备会导致干扰，并且干扰会导致通信中断，因此必须采取措施来消除干扰。

此外，RF技术还面临着功耗、温度控制和通信速度等问题。

4. 结论尽管RF射频技术在无线通信系统中面临着一些挑战，但它仍然是一个非常重要的技术。

无线通信技术的发展可以推动RF技术的进步，同时RF技术的发展也为通信系统提供了新的机遇。

在未来几年里，随着5G技术的发展以及物联网的普及，RF射频技术将继续保持它在通信中的重要地位。

RF测试报告范文一、引言在无线通信领域，射频（Radio Frequency, RF）测试是非常重要的一项工作。

RF测试用于评估和验证无线设备的性能和可靠性，以确保设备在实际应用中能够正常工作。

本报告将介绍RF测试的目的、测试方法、测试结果以及结论。

二、测试目的本次RF测试的目的是评估一款无线设备在不同频段下的发送和接收性能。

具体目标如下：1.测量设备在各频段下的发送功率，并验证是否符合技术规范要求；2.测量设备在各频段下的接收灵敏度，并验证是否符合技术规范要求；3.分析测试结果，评估设备的性能并提出改进建议。

三、测试方法1.测试环境准备：确定测试频段和测试设备，并搭建测试环境；2.发送功率测试：按照标准测试方法，测量设备在不同频段下的发送功率，并记录结果；3.接收灵敏度测试：按照标准测试方法，测量设备在不同频段下的接收灵敏度，并记录结果；4.数据分析与评估：基于测试结果对设备的性能进行分析，并提出改进建议。

四、测试结果根据以上测试方法，进行了一系列RF测试，并得到了以下结果：1.发送功率测试结果如下表所示：频段，发送功率--------，------------2.4GHz，20dBm5.8GHz，18dBm900MHz，25dBm2.接收灵敏度测试结果如下表所示：频段，接收灵敏度（dBm）--------，---------------2.4GHz，-805.8GHz，-75900MHz，-90五、数据分析与评估基于以上测试结果，对设备的性能进行分析与评估：1.发送功率方面，设备在2.4GHz和5.8GHz频段的发送功率分别达到了标准要求，而在900MHz频段的发送功率超过了标准要求；2.接收灵敏度方面，设备在2.4GHz和5.8GHz频段的接收灵敏度分别达到了标准要求，而在900MHz频段的接收灵敏度稍低于标准要求。

六、结论与建议基于以上数据分析与评估，得出以下结论与建议：1.设备的RF性能在2.4GHz和5.8GHz频段下表现良好，符合技术规范的要求；2.设备在900MHz频段下的发送功率超过了标准要求，需要进行功率调整；3.设备在900MHz频段下的接收灵敏度稍低于标准要求，需要进行灵敏度优化。

⽆线通信系统实验实验报告⽆线通信系统（图像传输）实验报告⼀、实验⽬的1、掌握⽆线通信(图像传输）收发系统的⼯作原理；2、了解各电路模块在系统中的作⽤。

⼆、实验内容a)测试发射机的⼯作状态;b)测试接收机的⼯作状态；c)测试图像传输系统的⼯作状态；d)通过改变系统内部连接⽅式造成对图像信号质量的影响来了解各电路模块的作⽤.⼆、⽆线图像传输系统的基本⼯作原理发射设备和接收设备是通信设备的重要组成部分。

其作⽤是将已调波经过某些处理（如放⼤、变频)之后,送给天馈系统，发向对⽅或转发中继站；接收系统再将空间传播的信号通过天线接收进来，经过某些处理（如放⼤、变频)之后，送到后级进⾏解调、编码等.还原出基带信息送给⽤户终端.为了使发射系统和接收系统同时⼯作,并且了解各电路模块在系统中的作⽤，通过实验箱中的天线模块和摄像头及显⽰器，使得发射和接收系统⾃闭环,通过图像质量来验证通信系统的⼯作状态，及各个电路模块的作⽤和连接变化时对通信或图像质量的影响。

以原理框图为例,简单介绍⼀下各部分的功能与作⽤。

摄像头采集的信号送⼊调制器进频率调制，再经过⼀次变频后、滤波(滤去变频产⽣的谐波、杂波等）、放⼤、通过天线发射出去。

经过空间传播,接收天线将信号接收进来，再经过低噪声放⼤、滤波(滤去空间同时接收到的其它杂波）、下变频到480MHz，再经中频滤波，滤去谐波和杂波、经视频解调器，解调后输出到显⽰器还原图像信号。

三、实验仪器信号源、频谱分析仪等。

四、测试⽅法与实验步骤（⼀）发射机测试图1原理框图基带信号送⼊调制器，进⾏调制(调幅或调频等调制），调制后根据频率要求进⾏上变频，变换到所需微波频率,并应有⼀定带宽，然后功率放⼤，通过天线发射或其它⽅式传播。

每次变频后，会相应产⽣谐波和杂波，⼀般变频后加响应频段的滤波器，以滤除谐波和杂波。

保证发射信号的质量或频率稳定度。

另外调制器或变频器本振信号的稳定度也直接影响发射信号的好坏,因⽽，对本振信号的质量也有严格的要求。
