九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。

下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。

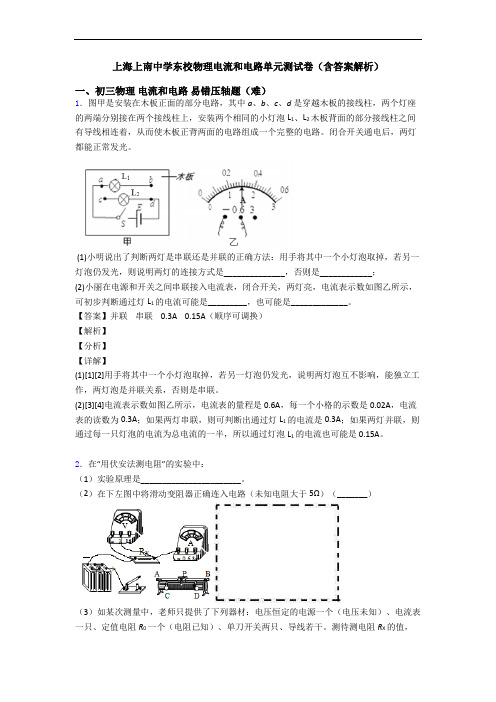

上海上南中学东校物理电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。

测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验： ①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X 的数学表达式为：R X =_________________（用所测量的物理量及相应的符号表示）。

苏科版九年级物理上册第十三章电路初探综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（）A．12 A B．1.2 A C．120 mA D．12 mA2、如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A 和B连接起来，连接的瞬间，负电荷从A沿金属棒流向B，如图乙所示。

下列说法正确的是（）A．图乙中，A、B一定带同种电荷B．连接的瞬间，金属棒中的电流方向为A流向BC．图乙状态下，若人用手触碰A顶部使A中的金属箔合拢，B中的金属箔张角不受影响D．图乙状态下，若使金属棒离开A和B，A、B中的金属箔会恢复到图甲的状态3、如图所示，闭合开关S时，灯泡L1、L2都不亮；用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯不亮；接触c、d两点时，两灯都亮了。

由此可以判断（）A．L1开路B．L2短路C．开关S短路D．开关S断路4、现在大型商场超市都采用了自助收银机系统。

原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。

消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。

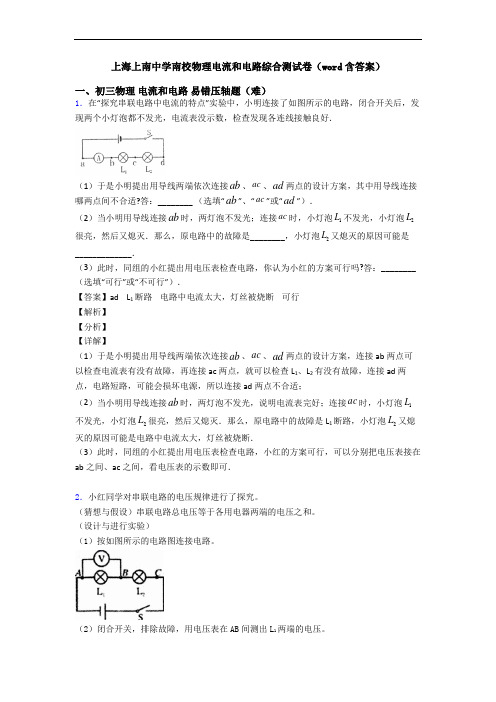

上海上南中学南校物理电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

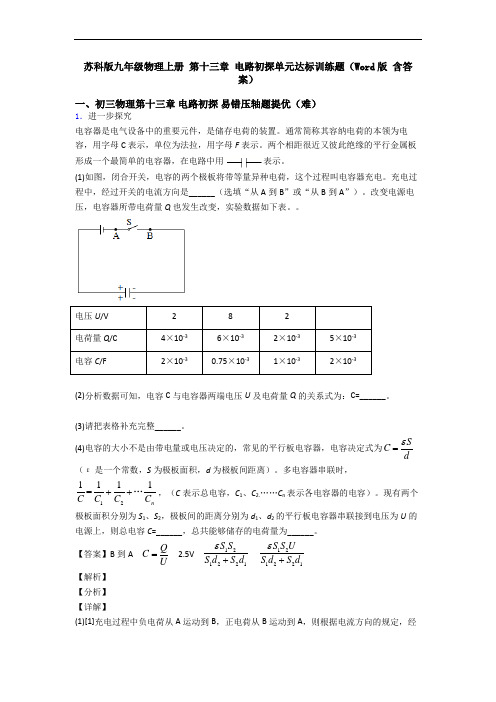

苏科版九年级物理上册第十三章电路初探单元达标训练题（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B 到A 。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．为了验证并联电路的电流特点，小露设计了如图的电路进行实验．（1）①在连接电路时，开关应处于__________状态．②小露先将电流表接在L1所在的支路，闭合开关后，闭合开关后，电流表的指针反向偏转，出现这种现象的原因是：____________．③重新连好电路后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出:I1=0.5A，I2=_______A，I=1A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:__________(写出关系式即可)．（2）小郭和小莉同学分别用如图的电路探究“探究串联电路电压特点”的实验：①小郭在测量L1两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此判断出L1处的故障是_____________．小郭小莉②他排除故障后继续实验，完成了第一次实验测量，数据记录在下面表格中序号L1两端电压U1/V L2两端电压U2/V L1:和L2两端总电压U/V第一次测量 1.5 1.53小郭在第一次的实验数据收集完后就断定“串联电路中各用电器两端的电压相等”，这一结论是_______(填“正确”或“错误”)的，他得出这样的结论是因为___________．③小莉同学在测量L1、L2总电压时，按照图方式连接了电路，实验中她惊奇的发现，开关闭合前后电压表的示数不同，这是什么原因呢?爱探究的小莉通过查阅相关资料发现，这是由于电源内部也有电阻的原因，这个电阻我们称为电源的内阻，现实中的电源可以看成一个理想电源(不考虑电源内阻)和内阻串联而成(如图)．请结合实验情境和所学物理知识分析，开关闭合前的电压表示数__________(选填“大于”、“小于”或“等于”)开关闭合后的电压表示数．【答案】断开 电流表正负接线柱接反 0.5 12I I I =+ 断路 错误 选用灯泡相同 大于【解析】【详解】(1)①[1]连接电路时，为防止电流过大损坏电路元件，开关应处于断开状态；②[2]电流表指针反向偏转是因为电流表正负接线柱接反；③[3][4]图乙电流表所接量程为0~0.6A ，分度值为0.02A ，则读数为0.5A ，即I 2=0.5A ；由测量数据可知，并联电路中干路电流等于各支路电流之和，即：12I I I =+(2)①[5]两灯突然熄灭，电压表示数接近电源电压，说明电路发生断路，电压表有示数，则电压表所测元件断路，故L 1发生断路；②[6][7]由于实验只有一次，且从实验数据可知使用的为两个相同的灯泡，实验数据具有偶然性，得出的结论是错误的；③[8]开关闭合前可看作电压表与内阻串联，开关闭合后看作电压表与两灯泡并联，整体与内阻串联，由于并联总电阻变小，则根据串联分压可知，电压表示数变小，则开关闭合前的电压表示数大于开关闭合后的电压表示数．．3．小强利用图甲所示电路图探究“并联电路中电流的规律”．（1）连接实验电路的过程中开关应________．（2）连接好电路后，闭合开关，发现电流表指针反向偏转，出现这种情况的原因可能是________.（3）小强连接了如乙图所示的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流，电流表的示数如图丙所示，电流表的示数为________A ．（4）小强为了测量B 处的电流，将乙图中导线1的右端从b 处取下，连接在a 处，你认为他这样________（选填“能”或“不能”）顺利测出B 处的电流.（5）按照正确的方法实验结束后，小强记录A 、B 、C 各点的电流值如表所示，得出了结论：并联电路各支路电流相等请你对上述结论进行评价并提出意见意见：________.【答案】断开电流表正负极接线柱接反了 A 0.32 不能选用的灯泡规格相同，没有多次测量，实验结论具有偶然性【解析】【分析】【详解】(1)为保护电路，连接电路时，开关应断开；(2)连接好电路后，闭合开关，发现电流表指针反向偏转，出现这种情况的原因可能是：电流表正负极接线柱接反了；(3)由图乙可知,电流表与L1串联接在电路中,所以测量的是L1的电流，由图甲知，即A处的电流；图丙中电流表量程为0−0.6A，分度值为0.02A，电流表示数为0.32A；(4)将乙图中导线1的右端从b处取下，连接在a处，此时的电流会从负接线柱流入，则电流表指针会反向偏转，他这样不能顺利测出B处的电流；(5)由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只进行了一次实验，实验次数太少，得出的结论有偶然性．【点睛】（1）为保护电路，连接电路时，开关应断开；（2）（4）电流应从电流表正接线柱流入，从负接线柱流出，否则电流表指针反向偏转；（3）电流表与待测电路串联；根据量程和分度值读数；（5）为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验，分析表中实验数据，然后答题．4．吴丽同学在“探究串联电路电压的规律”实验中，其过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是________________。

苏科版物理九年级上册第十三章电路初探单元复习练习(Word版含答案)一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

上海南洋模范初级中学物理第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A QC U = 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

上海上南中学东校物理第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．（探究名称）探究并联电路中电流的关系．（提出问题）如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？（设计实验与进行实验）（1）将如图中元件按要求连接；（L1、L2并联，S控制整个电路，电流表测量L1的电流）（______）（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；测量次数A处的电流I A B处的电流I B C处的电流I C10.220.120.1020.480.220.2630.550.300.25（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；（4）整理器材．（分析与论证）（1）在接、拆电路时，开关必须______；（2）上面设计的表格中存在的不足之处是：______；（3）表格补充完整后，通过对上面数据的分析，可以得出结论：______．【答案】断开缺少电流的单位并联电路中干路电流等于各支路电流之和【解析】【分析】【详解】L1、L2并联,S控制整个电路，S串联接在干路中，电流表测量L1的电流，电流表串联在L1支路中，从电源正极出发，把电流表、L1、开关串联接入电路，回到电源负极，然后把L2并联在L1与电流表串联电路两端，实物电路图如图所示．(1)在接、拆电路时，开关必须断开．(2)由实验数据记录表格可以知道，表格中各实验数据没有单位，这是错误的．(3)由表中实验数据可以知道,I A=I B+I C由此可以知道，并联电路中，干路电流等于各支路电流之和．因此，本题正确答案是：实物电路图如图所示；(1)断开；(2)实验数据没有单位；(3)并联电路中，干路电流等于各支路电流之和．【点睛】(1)为保证电路安全，在拆接电路时应断开开关．(2)各实验数据应有单位，分析实验数据记录表格，然后答题．(3)分析表中实验数据，然后得出实验结论．2．小明选用了一些实验器材来探究“串、并联电路中电流及电压的关系”实验：（1）小明设计了如图甲所示的电路图，并用电流表测量a、b、c三处的电流，电流表示数如表1．表1：Ia/A Ib/A Ic/A0.180.180.36表2：小明同学分析数据后得出结论：并联电路中各支路电流相等．小华认为他得出的结论是错误的，请你说说下一步怎么做，可以证明小明的观点是错误的：_____．（2）为了探究串联电路中电压的关系，小明设计了如图乙所示的电路图，并进行实验．测量完L1两端的电压后，在测量L2两端的电压时，为了节省时间，小明将电压表的b接点不动，只断开a接点，并改接到c接点上，你认为小明的操作的错误之处是_____．（3）图乙中，小明通过实验操作，测得ab、ac间电压表示数如表2，其中bc间电压如图丙所示，小华认为小明在测量bc间电压时的操作还有待改进，应该_____．（4）小明按如图丁连接好电路，正确操作后，测得a、b、c三处的电流记I a、I b、I c，测得ab、bc、ac两点间的电压为U ab、U bc、U ac．下列说法中正确的是_____；A．I a＞I b＞I c B．I a＝I b＝I c C．I a＜I b＜I c D．U ab＝U bc＝U ac（5）在进行图乙所示实验时小明同学误将电流表当成电压表并联在了ab两端，闭合开关后，_____（选填“L1”、“L2”或“L1和L2）能发光．【答案】换另外两个规格不同的灯泡重做实验电压表正负接线柱接反换用0-3V量程测量 B L2【解析】【分析】【详解】（1）一次实验数据得出的结论具有偶然性，且根据电流数据都为018A，则可知实验时选用了两只相同的灯泡，为得出普遍结论，应换另外两个规格不同的灯泡重做实验，并多次实验，然后得出结论；（2）题中的做法，将电压表的b接点不动，只断开a接点，并改接到c接点上，此时闭合开关，流过电压表的电流方向是相反的，指针会倒转，即此时电压表正负接线柱接反；（3）根据表2数据结合串联电路的电压规律知U ac的电压应为2V，根据图丙的指针位置可知，电压表使用了大量程，可见选择量程过大了，为了读数更精确，接下来应该，断开开关，换用0-3V量程测量；（4）由串联电路中各处的电流相等可知，AC错误，B正确；由串联电路中总电压等于各分电压之和可知，D错误；故选B．（5）进行图乙实验时将电流表当成电压表并联在了ab两端时，由于电流表电阻很小，相当于导线，故L1被短路不能发光，能发光的是L2，【点睛】重点是探究串并联电路电流特点和电压特点的实验，注意电流表的量程的选择和正负接线柱要正确，多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性．．3．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

沪粤版九年级物理上册第十三章探究简单电路综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、“节能减排，低碳生活”重在行动。

居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。

这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。

以下电路设计合理的是（）A．B．C．D．2、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口3、以下描述与实际不符的是（）A．15℃时声音在空气中的传播速度是340m/sB．人的正常体温是38.5℃C．初中物理课本宽度约为18cmD．一节干电池的电压大约是1.5V4、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒5、关于电荷的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．金属导体中自由电子移动的方向就是电流的方向C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引D．绝缘体不容易导电是因为自由电荷很少6、下列用电器通过的电流接近4A的是（）A．电风扇B．电冰箱C．电饭锅D．电视机7、上海地区常用照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏8、如图所示是一位同学连接的电路。

上海上南中学南校物理电与磁综合测试卷（word含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。

(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。

依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。

【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。

[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。

(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。

[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。

2．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．3．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．4．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成了一枚小磁针。
