DH-A-B20_接近开关

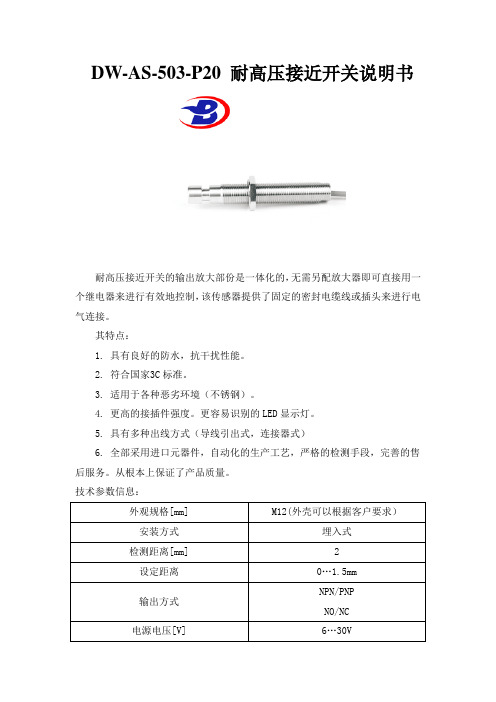

DW-AS-503-P20 耐高压接近开关说明书
耐高压接近开关的输出放大部份是一体化的，无需另配放大器即可直接用一个继电器来进行有效地控制，该传感器提供了固定的密封电缆线或插头来进行电气连接。

其特点：
1.具有良好的防水，抗干扰性能。

2.符合国家3C标准。

3.适用于各种恶劣环境（不锈钢）。

4.更高的接插件强度。

更容易识别的LED显示灯。

5.具有多种出线方式（导线引出式，连接器式）
6.全部采用进口元器件，自动化的生产工艺，严格的检测手段，完善的售后服务。

从根本上保证了产品质量。

技术参数信息：
外观规格[mm] M12(外壳可以根据客户要求）安装方式埋入式
检测距离[mm] 2
设定距离0…1.5mm
输出方式NPN/PNP NO/NC
电源电压[V] 6 (30V)。

NBN40-L2-E2-V1接近开关NBN40-L2-E2-V1接近开关产品介绍：
此开关是一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。

当开关接近某一物体时即发出感应信号，在现代工业自动化中得到广泛应用。

NBN40-L2-E2-V1接近开关技术参数：
产品型号：NBN40-L2-E2-V1
工作电压：10-30VDC
额定容量：200MA
检测距离：40MM
NBN40-L2-E2-V1接近开关工作原理：
接近开关由振荡器、开关电路及放大输出电路三个部分组成。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式检测目的。

主要特性：
采用德国进口专用IC提高产品抗干扰性能
内置电源反接保护电路（内置浪涌保护电路，内置过流保护电路）
寿命长，可靠性高，经济且操作简单
通过红色LED灯可确认接近开关工作状态
IP67防护等级（IEC规格）
应用广泛，可替代微动开关及限位开关。

电感式LJ18A3-8-Z/BX接近开关概述：接近开关可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。

根据操作原理，接近开关大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特性：非接触检测，避免了对传感器自身和目标物的损坏。

无触点输出，操作寿命长。

即使在有水或油喷溅的苛刻环境中也能稳定检测。

反应速度快。

小型感测头，安装灵活。

工作原理：电感式接近开关由高频振荡、检波、放大、触发及输出电路等组成。

振荡器在传感器检测面产生一个交变电磁场，当金属物体接近开关检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。

振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

使用条件使用环境亮度——太阳光：Max.11,000しx 日光灯：Max.3,000しx使用环境温度——25~+70℃（未结冰状态），保存时：—40~+85℃使用环境湿度——35~85%RH，保存时：35~85%RH材质——外壳：黄铜、不锈钢保护等级——IP65（IEC规格）电源电压——24—240V AC 24—240V DC（V）主要用途接近开关在航空、航天技术以及工业生产中都有广泛的应用。

在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。

在安全防盗方面，如资料档案、财会、金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。

在测量技术中，如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大量的接近开关。
