小型水轮发电机不对称运行的原因影响及处理方法
造成不对称运行的原因：
1.水流条件不均匀：水流在进入发电机之前可能会受到外界因素的影响，导致供给发电机的水流量或水流速度不均匀。
2.机械故障：发电机的水轮、轴承等机械部件出现故障或不平衡，导
致水轮转速不一致。
3.运行条件突变：在运行过程中，水流条件可能会突然发生变化，例
如水位变化、水流量突增或减少等，这些突变可能导致发电机不对称运行。
不对称运行的影响：
1.降低效率：两侧水轮转速不一致会导致机械能转化效率下降，从而
降低发电机发电效率。
2.设备损坏：不对称运行可能导致机械部件过载，增加他们的磨损和
破坏风险，缩短设备寿命。
3.发电不稳定：不对称运行还会导致发电机输出电压和频率不稳定，
对电网的稳定性产生负面影响。
处理方法：
1.水流控制：对于水流条件不均匀的情况，可以通过调整水流的供给
路径和角度，或者增加导流堰等方式来实现水流控制，以均匀供给发电机。
2.机械调整与维护：对于机械故障导致的不对称运行，需要进行机械
部件的调整或更换，并确保机械的平衡状态，以保证两侧水轮转速一致。
3.运行监测与调整：及时监测运行条件变化，例如水位变化、水流量突变等，并通过调整设备的操作参数来适应变化，以减少不对称运行的影响。
总结起来，小型水轮发电机不对称运行的原因可能包括水流条件不均匀、机械故障和运行条件突变等。
这将影响发电机的效率、设备寿命和发电稳定性。
因此，处理方法包括水流控制、机械调整与维护以及运行监测与调整等。
通过这些处理方法，可以降低不对称运行对发电机和电网的负面影响，提高系统的稳定性和效率。

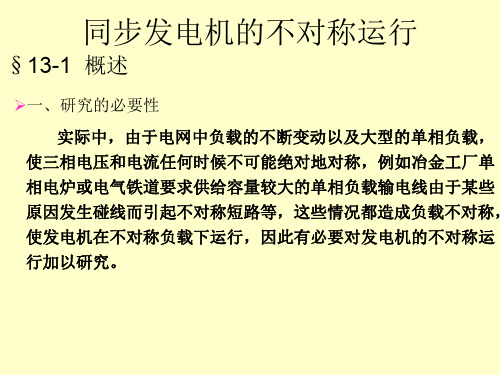

圆园20年第7期一、概述同步发电机是根据三相电流对称的情况下能够长期运行设计的,但实际中不对称运行情况也是经常遇到的,如电气机车或单相电炉负载、发电机主开关合断时三相不同期或非全相、系统中的两相或单相接地短路、发电机线圈匝间短路或开路,都会导致发电机运行状态破坏,导致三相电压电流不对称,最终影响发电机及系统用户的安全运行,如处理不及时将会造成发电机转子严重损坏。
负序电流的危害不能直接监视,值班员一般重视不够,不能迅速进行处理,对发电机转子造成危害。
二、不对称运行对发电机的危害以汽轮发电机为例,发电机不对称运行时,定子电流中的负序分量,产生与转子的旋转方向相反的旋转磁场,将使转子上的各个部件诸如大齿、小齿、槽楔、护环、励磁绕组及阻尼绕组,切割负序磁场,产生频率为100Hz 的感应电流。
由于交流电的集肤效应,感应电流只能在转子表面的薄层中流过,这些电流不仅流过转子本体,还流过护环、心环以及转子的槽楔与齿,并流经槽楔与齿与护环的许多接触面。
由于这些接触面的电阻很高,发热尤其严重,后果不堪设想。
其次是负序电流引起附加转距产生振动。
这些危害值班员监视不到,有些运行值班员不能深刻了解,重视不够,使负序电流作用时间过长,造成严重后果。
例如某厂1985年3月18日,300MW 机组在解列时,主变压器高压侧开关一相未断开,持续9分钟,负序电流达34%,结果转子大齿表面严重过热,部分槽楔移位,护环内表面过热。
某厂1985年9月2日,50MW 机组并网时,主变压器高压侧开关一相未合上,持续3分钟,负序电流达84%,结果转子两端槽楔全部熔化甩出,护环与转子熔焊在一起。
有的处理时间竟长达20多分钟,有的值班员只将静子电流降至额定就完事了,无视“负荷过负荷”信号的存在,认为降负荷过多会受到考核不敢降,只解除看到的危害,这都是对危害了解不够产生的结果。
那么负序电流多少才对发电机产生危害呢?三、限制不对称运行的标准理解规程规定并严格执行,将标准记在心中,并坚定执行。
三相电机非对称故障
三相电机非对称故障主要分为两类：
1.非接地性不对称故障，如三相电源严重不对称、断相、相间短路、
匝间短路等。
这类故障会引起三相电流不对称，负序电流的存在产生负序旋转磁场，使电动机转子槽的集肤效应显著增加，使电动机损耗加剧，发热变得严重，同时还会带来转子振动及启动力矩降低等一系列问题。
2.接地性不对称故障，如电机本身出现的引接线相间、断裂或对地等
质量问题，会导致电机绕组三相电压不对称。
在不对称电压下运行时，电机的起动转矩、过载能力和效率都会有所下降。
三相电机非对称故障会导致电机过载能力和效率水平下降的同时，绕组发热是一个很大的问题，这也是电机产品技术条件中对电源电压不平度提出要求的关键所在。
对于该问题的理解，可以通过极限问题分析进行论证。
无论是电机的试验还是使用过程，都有可能出现电机的缺相问题，缺相故障的特征在以前的文章中也多次涉及，在此不赘述。
如需更多关于三相电机非对称故障的信息，建议咨询专业人士或查阅相关文献资料。
