精通开关电源设计

开关电源设计指南开关电源是将电能转换为特定电压或电流输出的电子设备，广泛应用于各种电子设备中。

本篇文章将为读者提供一份开关电源设计指南，帮助读者了解开关电源的基本原理以及设计过程中的关键要点。

一、开关电源的基本原理开关电源的基本原理是通过开关管的开关动作，实现电能的高效转换。

开关电源由输入端、开关管、变压器、输出滤波电路等组成。

输入端将交流电转换为直流电，经过开关管的开关动作，通过变压器进行电能转换，最终通过输出滤波电路得到稳定的输出电压或电流。

其中，开关管的开关频率决定了开关电源的工作方式，常见的有固定频率PWM调制和变频调制。

二、开关电源设计的关键要点1. 输入电压范围：根据实际应用需求确定开关电源的输入电压范围。

通常情况下，开关电源的输入电压范围为AC 100V-240V。

2. 输出电压和电流：根据实际应用需求确定开关电源的输出电压和电流。

输出电压可以通过变压器的变比来调整，输出电流则通过开关管的控制实现。

3. 效率和功率因数：开关电源的效率和功率因数是评估其性能的重要指标。

高效率可以减少能量损耗，提高系统的整体效能；高功率因数可以减少对电网的污染。

4. 过压保护和过流保护：在开关电源设计中，应考虑过压和过流等异常情况的保护措施，以确保系统的安全运行。

5. EMI滤波：开关电源在工作时会产生电磁干扰，为了避免对其他设备造成干扰，需要在设计中加入EMI滤波电路。

6. 温度管理：开关电源在工作时会产生一定的热量，为了确保系统的稳定运行，需要考虑散热设计和温度管理措施。

三、开关电源设计的步骤1. 确定输入输出参数：根据实际应用需求确定开关电源的输入输出电压和电流参数。

2. 选择开关管和变压器：根据确定的输入输出参数，选择合适的开关管和变压器。

3. 设计控制电路：设计开关电源的控制电路，包括开关管的驱动电路和PWM调制电路。

4. 设计滤波电路：根据需要设计输出滤波电路和EMI滤波电路。

5. 设计保护电路：设计过压保护和过流保护电路，确保系统的安全运行。

开关电源毕业设计开关电源毕业设计引言开关电源是现代电子设备中常见的一种电源供应方式。

它具有高效率、小体积、轻重量等优点，因此被广泛应用于各个领域。

作为一名电子工程专业的毕业生，我选择了开关电源作为我的毕业设计课题。

在这篇文章中，我将分享我在开关电源毕业设计过程中的学习和经验。

理论基础在开始设计之前，我首先深入研究了开关电源的理论基础。

开关电源的核心是开关器件，如MOSFET和二极管。

了解它们的工作原理和特性对于设计一个稳定和高效的开关电源至关重要。

此外，我还学习了开关电源的拓扑结构，如Buck、Boost和Buck-Boost等。

每种拓扑结构都有其适用的场景和特点，因此选择适合项目需求的拓扑结构也是一个重要的决策。

电路设计在理论基础的基础上，我开始进行电路设计。

首先，我绘制了整个开关电源的框图，明确了各个模块之间的关系和功能。

然后，我进行了详细的元器件选型和电路设计。

在选型过程中，我考虑了功率需求、效率要求、可靠性等因素。

在电路设计中，我注意到了一些关键问题，如输出滤波电容的选择、反馈控制电路的设计等。

通过仔细的设计和仿真，我确保了电路的稳定性和性能。

PCB设计完成电路设计后，我转向了PCB（Printed Circuit Board）设计。

PCB设计是将电路设计转化为实际的电路板的过程。

我使用专业的PCB设计软件，将电路布局在电路板上，并进行布线。

在布局过程中，我注意到了信号和功率之间的隔离，以及元器件之间的距离和位置。

在布线过程中，我遵循了最佳实践，如减少信号线的长度、避免信号线的交叉等。

通过精心的PCB设计，我确保了电路的可靠性和稳定性。

实验验证完成PCB设计后，我开始进行实验验证。

我首先搭建了实验平台，将开关电源连接到负载上，并通过示波器和多用表等仪器进行测量和分析。

我测试了开关电源的输出电压、输出电流、效率等参数，并与设计要求进行对比。

在实验过程中，我遇到了一些问题，如电磁干扰、温升等。

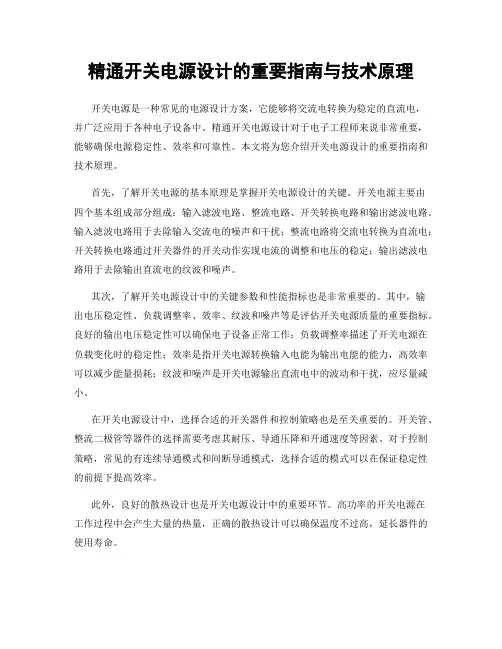

精通开关电源设计的重要指南与技术原理开关电源是一种常见的电源设计方案，它能够将交流电转换为稳定的直流电，并广泛应用于各种电子设备中。

精通开关电源设计对于电子工程师来说非常重要，能够确保电源稳定性、效率和可靠性。

本文将为您介绍开关电源设计的重要指南和技术原理。

首先，了解开关电源的基本原理是掌握开关电源设计的关键。

开关电源主要由四个基本组成部分组成：输入滤波电路、整流电路、开关转换电路和输出滤波电路。

输入滤波电路用于去除输入交流电的噪声和干扰；整流电路将交流电转换为直流电；开关转换电路通过开关器件的开关动作实现电流的调整和电压的稳定；输出滤波电路用于去除输出直流电的纹波和噪声。

其次，了解开关电源设计中的关键参数和性能指标也是非常重要的。

其中，输出电压稳定性、负载调整率、效率、纹波和噪声等是评估开关电源质量的重要指标。

良好的输出电压稳定性可以确保电子设备正常工作；负载调整率描述了开关电源在负载变化时的稳定性；效率是指开关电源转换输入电能为输出电能的能力，高效率可以减少能量损耗；纹波和噪声是开关电源输出直流电中的波动和干扰，应尽量减小。

在开关电源设计中，选择合适的开关器件和控制策略也是至关重要的。

开关管、整流二极管等器件的选择需要考虑其耐压、导通压降和开通速度等因素。

对于控制策略，常见的有连续导通模式和间断导通模式，选择合适的模式可以在保证稳定性的前提下提高效率。

此外，良好的散热设计也是开关电源设计中的重要环节。

高功率的开关电源在工作过程中会产生大量的热量，正确的散热设计可以确保温度不过高，延长器件的使用寿命。

另外，开关电源设计过程中应注重EMC(电磁兼容性)的考虑。

开关电源会在工作过程中产生较大的电磁干扰，因此需要采取合适的措施来减小干扰，例如采用合适的滤波电路、屏蔽罩等。

最后，不断学习和积累实践经验也是精通开关电源设计的关键。

学习相关的理论知识和实践经验，参与实际项目的设计和调试都可以提高开关电源设计的能力。

开关电源设计三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dtdI LV =＝TI L∆∆，推出ΔI ＝V ×ΔT/L2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间t OFF3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。

那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD→t OFF ＝（1－D ）/f电流纹波率r P51 52r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面：A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。

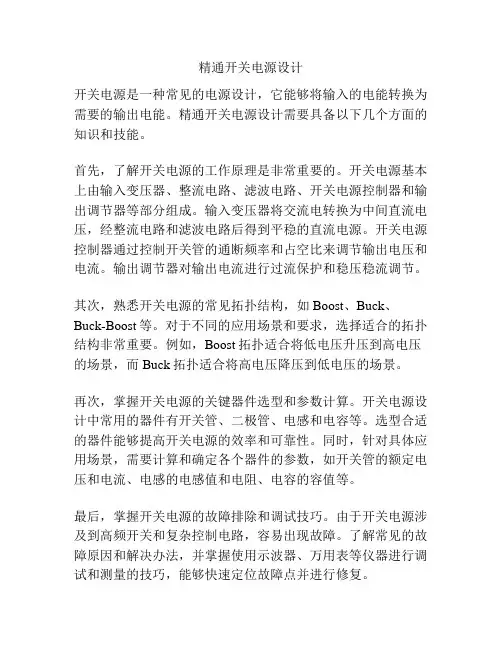

精通开关电源设计
开关电源是一种常见的电源设计，它能够将输入的电能转换为需要的输出电能。

精通开关电源设计需要具备以下几个方面的知识和技能。

首先，了解开关电源的工作原理是非常重要的。

开关电源基本上由输入变压器、整流电路、滤波电路、开关电源控制器和输出调节器等部分组成。

输入变压器将交流电转换为中间直流电压，经整流电路和滤波电路后得到平稳的直流电源。

开关电源控制器通过控制开关管的通断频率和占空比来调节输出电压和电流。

输出调节器对输出电流进行过流保护和稳压稳流调节。

其次，熟悉开关电源的常见拓扑结构，如Boost、Buck、Buck-Boost等。

对于不同的应用场景和要求，选择适合的拓扑结构非常重要。

例如，Boost拓扑适合将低电压升压到高电压的场景，而Buck拓扑适合将高电压降压到低电压的场景。

再次，掌握开关电源的关键器件选型和参数计算。

开关电源设计中常用的器件有开关管、二极管、电感和电容等。

选型合适的器件能够提高开关电源的效率和可靠性。

同时，针对具体应用场景，需要计算和确定各个器件的参数，如开关管的额定电压和电流、电感的电感值和电阻、电容的容值等。

最后，掌握开关电源的故障排除和调试技巧。

由于开关电源涉及到高频开关和复杂控制电路，容易出现故障。

了解常见的故障原因和解决办法，并掌握使用示波器、万用表等仪器进行调试和测量的技巧，能够快速定位故障点并进行修复。

总之，精通开关电源设计需要具备对其工作原理的深入理解，熟悉拓扑结构和器件选型，能够进行参数计算和故障排除。

通过不断学习和实践，提高开关电源设计的技能和水平。

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

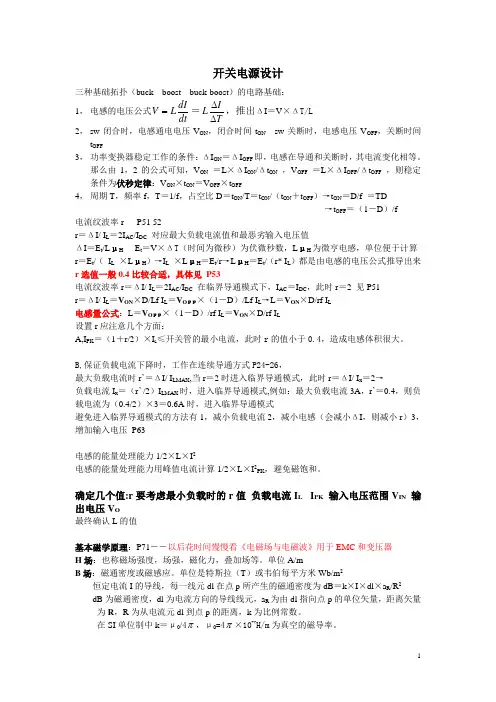

开关电源设计三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dtdI LV =＝TI L∆∆，推出ΔI ＝V ×ΔT/L2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间t OFF3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。

那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD→t OFF ＝（1－D ）/f电流纹波率r P51 52r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面：A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。

《精通开关电源设计》笔记三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dtdILV =＝T I L ∆∆，推出ΔI ＝V ×ΔT/L2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间t OFF3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。

那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD→t OFF ＝（1－D ）/f电流纹波率r P51 52r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面：A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。

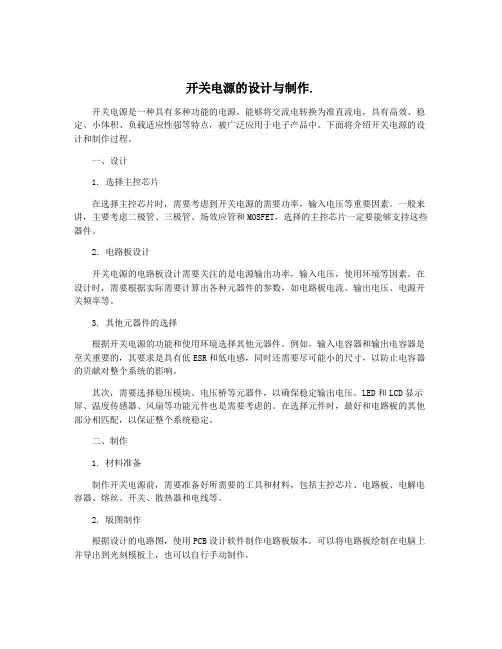

开关电源的设计与制作.开关电源是一种具有多种功能的电源，能够将交流电转换为准直流电，具有高效、稳定、小体积、负载适应性强等特点，被广泛应用于电子产品中。

下面将介绍开关电源的设计和制作过程。

一、设计1. 选择主控芯片在选择主控芯片时，需要考虑到开关电源的需要功率，输入电压等重要因素。

一般来讲，主要考虑二极管、三极管、场效应管和MOSFET，选择的主控芯片一定要能够支持这些器件。

2. 电路板设计开关电源的电路板设计需要关注的是电源输出功率，输入电压，使用环境等因素。

在设计时，需要根据实际需要计算出各种元器件的参数，如电路板电流、输出电压、电源开关频率等。

3. 其他元器件的选择根据开关电源的功能和使用环境选择其他元器件。

例如，输入电容器和输出电容器是至关重要的，其要求是具有低ESR和低电感，同时还需要尽可能小的尺寸，以防止电容器的贡献对整个系统的影响。

其次，需要选择稳压模块、电压桥等元器件，以确保稳定输出电压。

LED和LCD显示屏、温度传感器、风扇等功能元件也是需要考虑的。

在选择元件时，最好和电路板的其他部分相匹配，以保证整个系统稳定。

二、制作1. 材料准备制作开关电源前，需要准备好所需要的工具和材料，包括主控芯片、电路板、电解电容器、熔丝、开关、散热器和电线等。

2. 版图制作根据设计的电路图，使用PCB设计软件制作电路板版本。

可以将电路板绘制在电脑上并导出到光刻模板上，也可以自行手动制作。

在电路板上安装元器件时，应该先将元器件插入到它们对应的插槽中，然后焊接。

在焊接过程中，注意电路板上的金属导线应该彼此连接，而不是被阻隔或干扰。

4. 测试和调试完成开关电源的制作后，需要进行测试和调试。

通过外界的输入电流和电压，测试输出电压是否稳定、电源工作时的电流是否适当等。

较大的游离噪声可能会影响系统功能，因此需要对系统进行精确的调整，确保电源输出稳定。

以上就是开关电源的设计和制作过程，希望可以帮助您更好的理解开关电源的实现过程。

开关电源设计全过程资料一、开关电源的基本原理开关电源是一种利用电子技术将交流电转换为直流电的电源装置。

其基本原理是通过对交流电进行整流、滤波、转换和稳压等处理，得到稳定的直流电输出。

二、开关电源的设计步骤1.确定电源的输入和输出要求首先确定所需电源的输入电压范围、输出电压和电流要求。

根据具体应用需求，选择合适的输入电压范围，确定输出电压和电流的设计值。

2.选择开关电源拓扑结构常见的开关电源拓扑结构有单端式、双端式、反激式、谐振式等。

根据实际需求，选择适合的拓扑结构。

3.开关电源原件的选取与设计根据拓扑结构的选择，选取合适的元件，如开关管、二极管、电感、电容等。

根据电流和功率的要求，计算电感和电容的数值。

同时，设计控制电路，包括开关频率、占空比等参数的确定。

4.稳压控制电路设计开关电源中稳压控制电路起到保持输出电压稳定的作用。

根据选择的拓扑结构和需求，设计合适的稳压控制电路，如比例积分稳压控制电路、反馈稳压控制电路等。

5.保护电路设计6.电路板设计根据电路设计完成电路板的布局设计和走线设计。

保证电路板的贴片电容、电感等元件的布局合理，走线紧凑，避免干扰和散热问题。

7.原型机制作与测试根据设计的电路板完成原型机的组装与焊接。

进行相应的测试：包括电源输出电压、电流的测量，以及各项保护功能的测试。

8.优化与调整测试后，根据测试结果进行相应的优化与调整工作，包括稳压性能的调整，保护功能的完善等。

三、常见问题及解决方案1.输出电压波动过大：可以通过增加滤波电容、提高稳压控制电路的准确度等方法来降低输出电压波动。

2.开关管损坏：可以通过增加过流保护电路、过压保护电路等来提高开关管的可靠性。

3.效率低：可以通过优化开关频率、增加反馈环路稳定电路等方法来提高开关电源的效率。

四、开关电源设计的一般流程1.确定输入输出电压和电流；2.选择拓扑结构；3.选取合适的原件并进行设计；4.设计稳压控制电路；5.设计保护电路；6.进行电路板设计；7.制作原型机并测试；8.优化与调整。

一步一步精通单端反激式开关电源设计目录■系统应用需求交流输入最小电压：VACMIN，单位V交流输入最大电压：VACMAX，单位V交流输入电压频率：FL，单位HZ开关频率：FS，单位KHZ输出电压：Vo，单位V输出电流：IO，单位A电源效率：η负载调整率：SI损耗分配因子：Z空载功率损耗：P_NO_LOAD，单位MW输出纹波电压：VRIPPLE，单位MV■步骤1_确定应用需求●交流输入最小电压：VACMIN●交流输入最大电压：VACMAX●交流输入电压频率：FL50HZ或者60HZ，详见世界电网频率表。

本例设计取50HZ●开关频率：FS大于20KHZ，常用50KHZ~200KHZ，由MOSFET芯片决定。

例TOP246Y开关频率频率为66KHZ/132KHZ, 本例设计取132KHZ●输出电压：VO，本例设计取32V●输出电流：IO，本例设计取●电源效率：η低电压（5V以下）输出时，效率可取75%；中等电压（5V到12V之间）输出时，可选80%；高压（12V以上）输出时，效率可取85%；可参考MOSFET芯片厂商数据手册建议，如果没有更好的参考依据，可以使用80%本例设计取85%●负载调整率：SI参考产品规格书，TOP246Y提供4重负载调整率：±10%，±%，±1%，±%本例取±%●损耗分配因子：Z，如果Z = 1，说明所有损耗都在次级侧。

如果Z = 0，说明所有损耗都在初级侧。

如果没有更好的参考数据，可以使用Z = 。

●空载功率损耗：P_NO_LOAD，可参考MOSFET芯片厂商数据手册建议，本例取520MW●输出纹波电压：VRIPPLE，小于200MV■步骤2_根据应用需求选择反馈电路和偏置电压VB以TOP246Y为例：■步骤3_确定最小和最大直流输入电压VMIN和VMAX，并基于输入电压和PO选择输入存储电容CIN的容量、选择输入存储电容CIN的容量⑴输入滤波电容器容量的选择（简单估算）为降低整流滤波器的输出纹波，输入滤波电容器的容量CI必须选的合适。

第三章离线式变换器设计与磁学技术3．1 反激变换器磁学习技术3．1．1 变压器绕组极性匝比n=n p/n s，其中n p为一次绕线匝数，n s为二次绕线匝数3．1．2 反激变换器中变压器功能及占空比R ：表示折算电压变压器原理中的电压关系V PV S=nV P:一次绕组电压V S:二次绕组电压L P：二次绕组悬空（无电流流过）时测的一次电感L S：二次绕组悬空无电流时测的二次电感电流比方程：I P I S =1n≡I P×n=I S变压器参数计算规则如下：已知一次电压求二次电压，需除以匝比，已知二次电压求一次电压，则需要乘以匝比。

电流计算规则相反，已知一次电流求二次电流，需乘以匝比，已知二次电流求一次电流，则需要除以匝比。

3．1．3 等效的buck-boost模型3．1．4 反激变换器电流纹波率3．1．5 漏感3．1．6 齐纳管钳位损耗3．1．7 二次漏感同样影响一次侧3．1．8 有效一次漏感电感测量3．1．9 实际例——反激变压器设计74W的常用输入（90V～270VAC）反激变换器，欲设计输出5V/10A和12V/2A。

设计合适的反激变换器，假定开关频率为150kHz。

同时，尽量使用较经济的额定值为600V 的MOSFET。

1)：确定V OR与V Z最大输入电压时，加在变换器上的整流直流电V INMAX=√2×VAC MAX=√2×270=382VMOS管额定电压为600V，取30V裕量，所以漏极电压不超过570V。

由于漏极电压V IN+V Z于是有V IN+V Z为最高电压峰值电压，V OR在此之内。

V IN+V Z=382+V Z≤570V Z≤570−382=188V需选择标准的180V稳压管。

由于V ZV OR=1.4时，钳位损耗最低，因此选择此比值为最优比。

则有V OR=V Z1.4≈128V2)：匝比假设5V输出二极管正向压降为0.6V，则匝比为：电压要求高的一组计算匝比n=V ORV O+V D=1285.6=22.863)：最大占空比（理论值）最恶劣的电压为：V INMIN=√2×VAC MIN=√2×90=127V 最小输入电压时占空比为：D=V ORV OR+V INMIN=128128+127=0.5（buck_boost）这是为100%效率。

开关电源的设计理念和设计思路1. 开关电源的基本概念开关电源，这个名字听上去是不是有点高大上？其实呢，它就是个让电流“开关”来“开关”去的小家伙，目的就是把我们的交流电转化成直流电。

简单说，就是把家里的220伏的电压，变成我们那些小电子设备需要的5伏、12伏等等。

为了让你更清楚这玩意儿咋回事，咱们先聊聊它的工作原理。

1.1 开关电源的工作原理开关电源的工作原理，就像是做饭时的食材准备。

首先，它得把交流电转成直流电，这一步就像把菜洗净切好。

然后，它会通过开关元件（通常是晶体管）来快速开关电流，就像厨师炒菜时翻炒的那种劲儿。

开关的速度非常快，可以达到几千赫兹，甚至上万赫兹。

这么高的频率，不但提高了效率，还让体积缩小了，真是一举两得，太聪明了！接着呢，经过电感、电容的处理，就能把电压稳定下来，送到你的电子设备里。

1.2 开关电源的优缺点当然，开关电源也不是万能的，有些优点和缺点总得提一提。

优点嘛，首先就是高效，省电又省空间，谁不喜欢呢？其次，输出电压调节范围广，可以适应不同的设备需求。

还有，可靠性高，适合各种复杂环境。

可是，缺点也有，比如电磁干扰比较大，需要做好屏蔽和滤波，特别是对一些敏感的设备来说，可得小心了。

2. 开关电源的设计理念接下来，咱们聊聊设计理念。

设计开关电源可不是随便画画就行，它涉及到很多技术细节和经验，真是一门深奥的学问呢。

设计理念就像盖房子，得有个好的蓝图，才能建得又稳又漂亮。

2.1 效率优先首先要强调的就是效率优先。

电源的工作效率越高，发热量就越小，能耗就越低，这可关系到我们的钱包和环境。

所以，设计时得选择合适的开关频率、元器件和电路布局，这样才能让电源在工作时如鱼得水，轻松高效。

2.2 安全性再来就是安全性。

开关电源在设计时，得考虑各种可能出现的故障，比如短路、过载等。

就像家里装修，电线埋好可不能马虎，要考虑到防火和安全问题，免得一着火，后悔都来不及。

所以，合理选择保护电路和元件的工作参数，绝对是重中之重。

精通开关电源设计引用开关电源是现代电器中必不可少的组成部分。

它能够将电力转换为支持人类生活所需的各种形式，例如直流电、交流电、高电压和低电压。

作为科技领域的领先技术之一，能够理解开关电源设计并在实践中精通它是非常必要的。

以下是一些关于精通开关电源设计的有用信息：1. 了解电路基础知识：在深入探究复杂的开关电路设计之前，首先必须掌握基础的电气知识。

必要的数学和物理知识便于正确地理解和计算电路中的各个部分。

2. 学习控制电路：如要设计一个完整的开关电源，一般需要包含一个控制电路。

控制电路有助于实现所需的电压和电流输出。

这部分的电路设计复杂度更高，需要有相关的技能、知识才能正确地设计出符合要求的控制电路。

3. 熟悉开关管：开关电源的主要组成部分之一是开关管。

这个设备可控制电路中能源传输的方式，该部分相当于是开关电源中比较核心的组成部分。

学习如何选择和使用开关管是非常重要的。

4. 研究电感器和电容器的应用：在开关电源中，电容器和电感器是传输能量的好帮手。

选举和应用电容器和电感器的技巧可以帮助电源设计者使用最优的电子元件。

5. 学习双极型和场效应管的区别：双极型和场效应管是开关电源中另外两种基本的电路组件。

学习双极型和场效应管设计应用的不同可以使你在实践中更加容易选购部件。

6. 技巧性地整合以上所有元素：一个综合性好的开关电源设计必须能够整合电路基础知识，控制电路，开关管，电感和电容器，以及场效应和双极型管。

学习这些元素以及它们的相互作用，是您成为精通开关电源设计的关键。

7. 加深理解和实践：最后，当你掌握了以上所有要素并开始实践时，一定要继续加以思考和不断尝试新的设计方案。

经过长时间的实验，分析和总结，你会发现你的设计已经逐渐地走向稳定和智能。

总之，想要成为一名精通开关电源设计的专家，需要通过对电源设计的基础知识的掌握，掌握相关部件的性质，学会设计、选购和整合部件，以及不断深入地进行实践和体验。

不断地积累学习和实践，你就可以成为全方位的开关电源设计专家。
