纯电动客车维修资料 （KLQ6109TEV纯电动大巴）金龙联合汽车工业（苏州）有限公司二〇一四年十一月前 言感谢您选择苏州金龙海格牌纯电动客车。
为了有助于您正确使用、维护纯电动客车，我们编写了本手册，重点介绍了纯电动客车系统的结构原理、系统组成、使用维护、故障排除等方面的内容，旨在为您维修相关总成提供帮助，并推荐系统维护工艺规范及要求。
希望您能认真阅读，并遵守所要求的技术保养规范，车桥、方向机等非纯电动系统部分本手册不再赘述，请参照相关使用及维修技术要求执行。
本手册是根据最新产品配置编制的。
若配置有更新，则以更新的为准，恕不另行通知。
主编：江峰编辑：王正卫、刘中、许建平、何晶目录第一章 新能源客车基础知识第二章 纯电动汽车基本原理第三章 纯电动动力系统原理与工作模式第四章 纯电动动力系统主要结构及零部件第五章车辆使用操作第六章纯电动系统维护规范第七章常见故障与维修第八章维修厂（站）注意事项第一章新能源客车基础知识1 新能源汽车简介汽车工业在经历一百多年的快速发展后，面对全球范围日益严峻的能源形势和环保压力，世界主要汽车生产国都把发展新能源汽车作为提高产业竞争能力、保持可持续发展的重大战略举措。
近十余年来，新能源汽车成为市场新的增长点。
新能源汽车英文为“New energy vehicles”，我国2009年7月1日正式实施了《新能源汽车生产企业及产品准入管理规则》，该规则明确规定：新能源汽车是指采用非常规的车用燃料作为动力来源（或使用常规的车用燃料、采用新型车载动力装置），综合车辆的动力控制和驱动方面的先进技术，形成的技术原理先进、具有新技术、新结构的汽车。
根据国家《节能与新能源汽车发展规划（2011－2020年）》，中央财政将在未来10年中，将投入巨资支持节能与新能源汽车核心技术的研发和推广，资金数额达到上千亿元。
2 新能源汽车类型新能源汽车包括的范围较广，根据我国新能源汽车政策，对纯电动汽车、混合动力汽车、氢燃料汽车有相应的购车补贴。
J-420-017-V1.0金龙联合汽车工业（苏州）有限公司前言衷心感谢您的信任，选择了苏州金龙海格客车混合动力车型。
为了帮您正确维护和修理该车，我们编写了这本说明书，本书就该车型混合动力系统的原理、布置、使用维护、故障排除及系统修理，进行了说明和介绍，提供相关总成维修所需要的数据，并规范和推荐有关的维修工艺及要求。
希望您能认真阅读，并遵守书中所要求的技术保养规范，以保证客车长期保持良好的技术状态，延长客车使用寿命。
苏州金龙海格客车混合动力车型的非混合动力系统部分，请参照我司其它相关使用及技术方面资料。
本手册所包含的所有资料，都是根据编写时的最新产品数据收编的。
若规格和步骤如有更改，则以更改的为准，恕不另行通知。
如需更加详细的维修资料和有关数据，或希望进一步核对维修现场情况，请与客户服务部联系：咨询热线：400-828-2019金龙联合汽车工业（苏州）有限公司二○一三年一月1J-420-017-V1.0金龙联合汽车工业（苏州）有限公司目录第一章混合动力系统结构和工作原理：第二章：混合动力系统日常的维护和保养第三章：混合动力系统常见故障与维修、发动机无法起动01、发动机起动后，踩油门没反应 02、发动机启动后，电压低且不充电 03、发动机 04起动后，整车串动随后熄火、车辆起步或车辆行驶中整车抖动 05、车辆行驶中，车速上不去且超级电容电压低 06、车辆行驶中，踩油门没反应 07、车辆行驶中，轻踩刹车踏板，无制动回收 08、车辆行驶中，系统亏电 09、车辆行驶中，车速信号不显示或显示车速有偏差 10、操控面板的“停止（N）”或“EE 11”指示灯亮、操控面板按“停止（N）”按钮后，“前进（D） 12”或“后退（R）”指示灯常亮、六联框的“高压”指示灯亮 13、六联框的“锂电”指示灯亮 14、六联框的“过温”指示灯亮15、仪表显示超级电容电压为 160V、车辆因故障需要拖车的准备工作 17、异步发电机 18 不发电2J-420-017-V1.0金龙联合汽车工业（苏州）有限公司19、异步发电机壳体过热20、异步发电机震动大21、驱动电机分离气缸不工作22、电动打气泵不工作23、锂电BMS显示屏出现“漏电严重，绝缘报警”3J-420-017-V1.0金龙联合汽车工业（苏州）有限公司第一章混合动力系统结构和工作原理1、混合动力系统结构图4J-420-017-V1.0金龙联合汽车工业（苏州）有限公司2、系统控制原理图5J-420-017-V1.0金龙联合汽车工业（苏州）有限公司第二章系统日常的维护和保养一、维护注意事项1、注意事项：发动机仓严禁用水冲洗。
BJ486EQV4系列汽油机维修技术手册（第一版)北京福田环保动力股份有限公司版权所有©2008内容简介BJ486EQV4系列汽油机是为满足国家日益严格的排放、油耗法规和整车动力提升要求而开发的一款新型动力，采用先进的双顶置凸轮轴、16气门、连续可变进气正时(VVT）结构。
BJ486EQV4系列汽油机是与著名的英国莲花汽车公司合作开发,主要用于商务客车、皮卡、SUV等轻型车辆的动力配套。
BJ486EQV4系列汽油机排放水平可达到国Ⅳ要求，并具备欧V潜力，同时满足国家油耗法规第二阶段限值要求.本手册详细介绍了汽油机的主要技术参数、结构、操作、维护和故障排除方法等知识，可做为该机的检查、维护、修理的依据。
BJ486EQV4系列汽油机维修技术手册MAINTENANCE MANUAL FOR BJ486EQV4 SERIES GASOLINE ENGINE北京福田环保动力股份有限公司版权所有©2008＊开本: mm×mm / ·印张:·字数：千字年月第版·年月印刷厂第次印刷前言BJ486EQV4系列汽油机是北汽福田汽车股份有限公司与英国莲花公司合作开发的车用发动机，采用先进的VVT技术，双顶置凸轮轴，单缸4气门，具有结构紧凑，动力强劲，低油耗，低排放，低噪声、低震动,可靠性好等优点,是轻型车辆理想的配套动力。
为帮助维修人员更好地进行保养、检查和维修工作，本手册详细介绍了BJ486EQV4系列汽油机（正文中简称汽油机)的主要技术参数和保养、维修、装配调整等内容，认真阅读并严格执行其中的各项规定,可使您尽快熟悉和掌握汽油机的主要结构、装配调整和维修方法等。
本手册的装配调整内容按维修时的拆卸、检查、装配顺序进行.汽油机保养、维护中涉及到车辆和底盘部分或由车辆制造企业提出的重要事项的说明，请查阅车辆有关的使用说明书.本手册是维修、保养的指导性文件，如不遵守会导致机车事故甚至人身危险，因此必须认真执行。
汽车维修简明故障排除手册故障：发动机无法启动可能原因及解决方案：1. 燃油供应问题- 检查燃油是否充足，如不足，请加满燃油。
- 检查燃油泵是否正常工作，如异常，请修理或更换燃油泵。
- 检查燃油滤清器是否被堵塞，如堵塞，请清洁或更换燃油滤清器。
2. 电池电量不足- 检查电池是否有足够的电量，如不足，请充电或更换电池。
- 检查电池连接是否松动或腐蚀，如有问题，请修复或更换电池连接器。
3. 点火系统问题- 检查火花塞是否损坏或积碳过多，如有问题，请清洁或更换火花塞。
- 检查点火线圈是否正常工作，如异常，请修理或更换点火线圈。
- 检查点火开关是否失灵，如失灵，请修理或更换点火开关。
故障：引擎启动后失去动力可能原因及解决方案：1. 燃油供应问题- 检查燃油供应系统是否有问题，如发动机进气管堵塞或燃油喷嘴故障，请修理或更换相关部件。
- 检查燃油泵是否正常工作，如异常，请修理或更换燃油泵。
- 检查燃油压力是否正常，如异常，请检查燃油压力调整器并进行修理或更换。
2. 点火系统问题- 检查火花塞是否损坏或积碳过多，如有问题，请清洁或更换火花塞。
- 检查点火线圈是否正常工作，如异常，请修理或更换点火线圈。
- 检查点火开关是否失灵，如失灵，请修理或更换点火开关。
3. 发动机机械部件问题- 检查发动机皮带是否松动、破损或脱落，如有问题，请紧固、更换或重新安装皮带。
- 检查曲轴传感器、凸轮轴传感器等传感器是否故障，如有问题，请修理或更换传感器。
故障：刹车失灵可能原因及解决方案：1. 刹车液不足- 检查刹车液是否充足，如不足，请添加刹车液至适量。
- 检查刹车油管是否泄漏，如有泄漏，请修理或更换刹车油管。
2. 刹车盘/鼓磨损严重- 检查刹车盘/鼓是否磨损严重，如过度磨损，请修理或更换刹车盘/鼓。
- 检查刹车片/鼓带是否磨损过度，如过度磨损，请修理或更换刹车片/鼓带。
3. 刹车系统故障- 检查刹车主缸、刹车助力器等刹车系统部件是否故障，如有问题，请修理或更换相关部件。
客车列尾装置维修手册（世纪东方）客车列尾装置维修手册 (1)1.过渡式KLW主机组成结构.................................................................... 错误！未定义书签。
2.固定式KLW主机组成结构.................................................................... 错误！未定义书签。
3.固定式拆装及更换................................................................................... 错误！未定义书签。
3.1. 拆换胶足、前盖、贴膜、2-透明灯罩.......................................... 错误！未定义书签。
3.2. 拆换挂锁组..................................................................................... 错误！未定义书签。
3.3. 拆换风管、电源线缆、LED显示板和主控板 ............................ 错误！未定义书签。
3.4. 拆换左右侧灯板、胶足衬板、挂锁组内衬板、天线、提手、DB15错误！未定义书签。
3.5. 拆换电源板、电台、电磁阀......................................................... 错误！未定义书签。
4.过渡式拆装及更换................................................................................... 错误！未定义书签。
4.1. 拆换胶足......................................................................................... 错误！未定义书签。

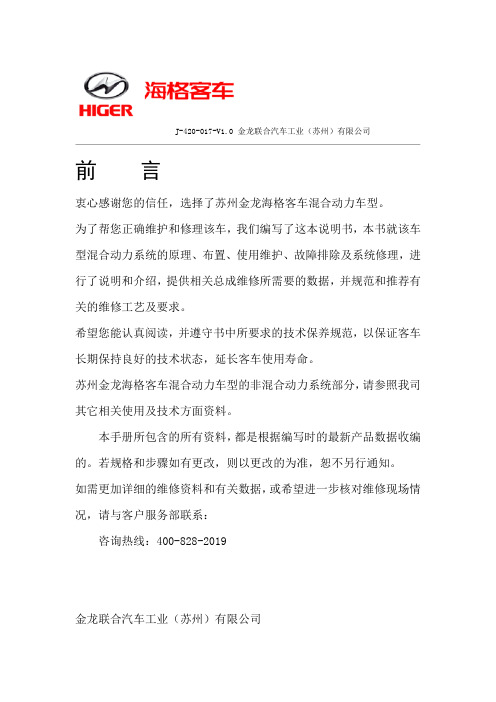

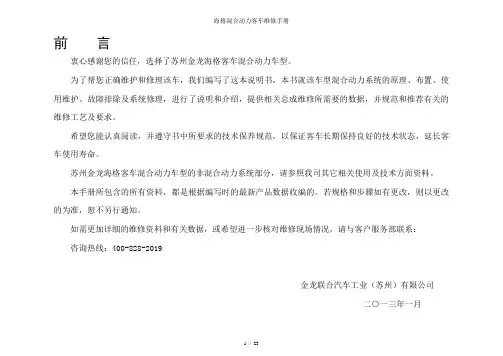

前言
衷心感谢您的信任，选择了苏州金龙海格客车混合动力车型。
为了帮您正确维护和修理该车，我们编写了这本说明书，本书就该车型混合动力系统的原理、布置、使用维护、故障排除及系统修理，进行了说明和介绍，提供相关总成维修所需要的数据，并规范和推荐有关的维修工艺及要求。
希望您能认真阅读，并遵守书中所要求的技术保养规范，以保证客车长期保持良好的技术状态，延长客车使用寿命。
苏州金龙海格客车混合动力车型的非混合动力系统部分，请参照我司其它相关使用及技术方面资料。
本手册所包含的所有资料，都是根据编写时的最新产品数据收编的。
若规格和步骤如有更改，则以更改的为准，恕不另行通知。
如需更加详细的维修资料和有关数据，或希望进一步核对维修现场情况，请及客户服务部联系：咨询热线：400-828-2019
金龙联合汽车工业（苏州）有限公司
二○一三年一月
目录
第一章：混合动力系统结构和工作原理
第二章：混合动力系统日常的维护和保养
第三章：混合动力系统常见故障及维修
01、发动机无法起动
02、发动机起动后，踩油门没反应
03、发动机启动后，电压低且不充电
04、发动机起动后，整车串动随后熄火
05、车辆起步或车辆行驶中整车抖动
06、车辆行驶中，车速上不去且超级电容电压低
07、车辆行驶中，踩油门没反应
08、车辆行驶中，轻踩刹车踏板，无制动回收
09、车辆行驶中，系统亏电
10、车辆行驶中，车速信号不显示或显示车速有偏差
11、操控面板的“停止（N）”或“EE”指示灯亮
12、操控面板按“停止（N）”按钮后，“前进（D）”或“后退（R）”指示灯常亮
13、六联框的“高压”指示灯亮
14、六联框的“锂电”指示灯亮
15、六联框的“过温”指示灯亮
16、仪表显示超级电容电压为0V
17、车辆因故障需要拖车的准备工作
18、异步发电机不发电
19、异步发电机壳体过热
20、异步发电机震动大
21、驱动电机分离气缸不工作
22、电动打气泵不工作
23、锂电BMS显示屏出现“漏电严重，绝缘报警”
第一章混合动力系统结构和工作原理1、混合动力系统结构图
2、系统控制原理图
第二章系统日常的维护和保养
一、维护注意事项
1、注意事项：
发动机仓严禁用水冲洗。
只可用气枪冲或抹布擦，以防ECU等控制单元，电机高压线接线盒，洗车时及涉水行驶时务必要注意。
在对车辆进行焊接时一定要将各控制单元插接件断开，不然，会损坏控制单元。
一定要使用符合规定的润滑油和各种滤芯，并定期更换。
2、保养、维护专业工具
绝缘手套、绝缘胶鞋、绝缘工具、万用表、AC1000V摇表、吸尘器、安全作业牌（严禁合闸）等。
万用表钳形电流表摇表
绝缘手套
3、高压维护注意事项：
由于本系统使用标称电压为388V的串联电容组作为电能供给，所以在维修拆装操作过程中需要注意高压安全，具体操作注意事项如下：
对高压部分做任何操作时，要先使DC24V电源和高压断电开关5分钟以上，不可带电操作。
保证所有控制器和继电器处于不工作和断开状态；
高压系统部件，要由专业人员定期维护，应当佩戴绝缘手套；禁止用手直接触碰任何电容的电极；
对于用来操作和高压相关的部件的工具应当使用专用高压绝缘工具，或者将工具裸露在外金属部分用绝缘胶布密封；
严禁用水清洗电容包空间，以免电容漏电；
连接电池包之间的连线时，确保航空插头紧固到位，避免由于接触电阻过大，发生危险。
二、超级电容冲放电方法
1、放电
1）将高压维修开关拨出，切断高压电源。
2）用4个1000W烤灯，并联作为用电专用工具。
3）把并联后的4个烤灯接在电容组总“+、-”上，然后插上高压维修开关，接通高压电进行放电。
4）用万用表测量电容总+和总-之间电压，电容电压在人体安全电压小于36V~10V时，停止放电。
注：如果更换电容，建议将电放至0V
2、充电
1）
三、一级维护
一级维护保养工作规范（每间隔5000Km）
四、二级维护
二级维护保养工作规范（间隔12000Km）
五、重点维护
重点维护是混合动力系统特有的一个保养里程，一般在10万公里需对驱动电机进行检查和电池、电容检查。
第三章：混合动力系统常见故障及维修
01、发动机无法起动
02、发动机起动后，踩油门没反应
03、发动机起动后，电压低且不充电
04、发动机起动后，整车串动随后熄火
05、车辆起步或车辆行驶中整车抖动
06、车辆行驶中，车速上不去且超级电容电压低
07、车辆行驶中，踩油门没反应
08、车辆行驶中，轻踩刹车踏板，无制动回收
09、车辆行驶中，系统亏电
10、车辆行驶中，车速信号不显示或显示车速有偏差
11、操控面板的“停止（N）”指示灯亮或显示“EE”
12、操控面板按“停止”（“N”）按钮后，“前进”（“D”）或“后腿”（“R”）指示灯常亮
13、六联框的“高压”指示灯亮
14、六联框的“锂电”指示灯亮
15、六联框的“过温”指示灯亮
16、仪表显示超级电容电压为0V
17、车辆因故障需要拖车的准备
18、异步发电机不发电
19、异步发电机壳体过热
20、异步发电机震动大
21、驱动电机分离气缸不工作
22、电动打气泵不工作
23、锂电BMS显示屏出现“漏电严重，绝缘报警”。
