避雷引下线敷设安全技术交底前言在电力工程中,避雷引下线是一项非常重要的工作,同时其敷设安全也是一项至关重要的问题。
本文将会介绍关于避雷引下线敷设安全的相关技术交底,主要内容涵盖了以下方面:1.避雷引下线的概念及作用;2.避雷引下线敷设前的准备工作;3.避雷引下线的敷设过程;4.避雷引下线敷设后的检测与验收。
避雷引下线的概念及作用避雷引下线是一种用于保护建筑、设备、人员和动植物的重要防雷措施,其主要功能是引导雷电电流迅速地、安全地引入大地。
在实际应用过程中,为了强化对雷击的保护力度,一些高风险地区还需要配合使用避雷针和避雷线等辅助措施。
事实上,雷击灾害是一种具有极高危险性的自然现象,它不仅对电力设备和建筑物造成了巨大的破坏,而且对人和动物的安全也有极严重的影响。
因此,避雷引下线的作用是至关重要的。
避雷引下线敷设前的准备工作在进行避雷引下线的敷设前,我们需要做好相应的准备工作,这些工作包括如下几个方面:1.阅读《避雷规程》等相关资料,了解避雷引下线敷设的规范和要求;2.在敷设现场周围采取必要的安全防护措施,确保人员和资产的安全;3.安排专业技术人员进行现场勘查和实地测量,以获得敷设所需的精确数据;4.确保敷设所需的材料和设备的供应充足并符合标准要求。
避雷引下线的敷设过程避雷引下线的敷设过程非常重要,以下是具体操作步骤:步骤一:进行支架的安装首先,在敷设区域周围的建筑物上安装支架,并用钢丝绳将它们彼此相连。
这些支架应该足够的强壮,并且应该由专业人员进行设计和安装。
步骤二:敷设下线卡接下来,将下线卡安装在支架上。
在进行安装前,必须检查它们的通电状态和是否与避雷针和避雷线等附属设备连接正常。
步骤三:进行导线的安装然后,我们需要对导线进行安装。
在进行安装时,需要根据测试数据精确校准线路,以避免出现设备失灵或无法正常工作的情况。
步骤四:进行绝缘处理完成导线的安装后,我们需要对避雷引下线上的支架和导线进行绝缘处理。
一、交底目的为确保施工现场防雷引下线施工的安全和质量,降低施工过程中可能存在的风险,特进行安全技术交底。
二、施工范围及内容1. 施工范围:本项目防雷引下线的施工,包括但不限于避雷针安装、引下线敷设、接地体施工等。
2. 施工内容:- 避雷针的选型、安装;- 引下线的敷设方式(明敷或暗敷);- 接地体的施工;- 防雷接地系统的检测与验收。
三、施工前的准备工作1. 技术人员应充分熟悉相关图纸、规范和施工方案;2. 施工人员应接受专业培训,了解防雷引下线施工的安全要求和操作规程;3. 准备好施工所需的材料和工具,如避雷针、引下线、接地体、接地电阻测试仪等;4. 对施工现场进行安全检查,确保施工环境安全。
四、施工过程中的安全注意事项1. 施工人员应穿戴好个人防护用品,如安全帽、手套、绝缘鞋等;2. 高处作业时,必须系好安全带,并设置安全防护措施;3. 严禁施工人员在高压线路附近进行施工;4. 施工过程中,注意观察天气变化,遇雷雨天气应立即停止施工;5. 避免在引下线附近进行焊接作业,以免造成引下线损坏;6. 在敷设引下线时,注意避开地下管线和设施,防止损坏;7. 引下线与接地体连接时,确保接触良好,焊接质量符合要求。
五、施工过程中的技术要求1. 避雷针的安装应牢固可靠,确保其与建筑物之间有足够的距离;2. 引下线的敷设应按照设计要求进行,明敷时应固定牢固,暗敷时应符合规范要求;3. 接地体的施工应按照设计要求进行,确保接地电阻符合要求;4. 防雷接地系统的检测与验收应严格按照规范要求进行。
六、施工结束后的注意事项1. 施工结束后,对施工现场进行清理,确保无安全隐患;2. 对施工过程中产生的废弃物进行分类处理,符合环保要求;3. 对施工人员进行安全教育,提高安全意识。
七、附则1. 本安全技术交底自发布之日起实施;2. 施工过程中如遇特殊情况,应立即停止施工,并报告相关部门;3. 施工人员应严格遵守本安全技术交底,确保施工安全。

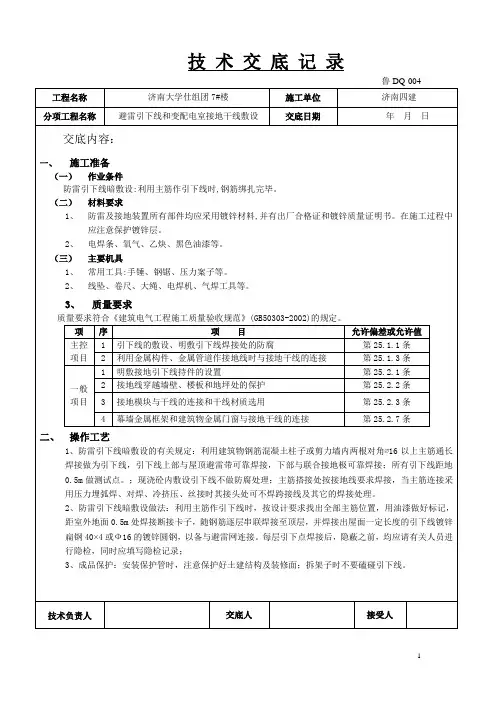

基础接地及防雷引下线施工工程技术交底一、施工准备(一)作业条件接地体安装:利用底板钢筋或深基础做接地体:底板筋与柱筋连接处已绑扎完。
(二)材料要求电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等.(三)主要机具1、常用电工工具:手锤、钢锯、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、基础接地(1)利用底板钢筋或深基础做接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好,再将柱主筋(不少于2根)底部与底板筋搭接焊,并在室外地面以下将主筋焊接连接板,清除药皮,并将两根主筋用色漆做好标记,以便引出和检查.(2)利用柱形桩基及平台钢筋做接地体:按设计图尺寸位置,找好桩基组数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面以下,将主筋焊接预埋接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查。
四、接地体核验:接地体安装完毕后,应及时请监理单位进行隐检核验(签署审核意见,并下审核结论),接地体材质、位置、焊接质量等均应符合施工规范要求。
接地电阻应及时进行测试,当利用自然接地体作为接地装置时,应在底板钢筋绑扎完毕后进行测试;当利用人工接地体作为接地装置时,应在回填土之前进行测试;若阻值达不到设计、规范要求时应补做人工接地极。
接地电阻测试须形成记录。
五、避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计,无要求时按以下规定设置:(1)建、构筑物只有一组接地体时,可不做断接卡子,但要设置测试点.(2)建、构筑物采用多组接地体时,每组接地体均要设置断接卡子。
(3)断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试,距地高度为0。
5米。
2、避雷引下线暗敷设的有关规定:(1)利用主筋作暗敷设引下线时,每条引下线不得少于两根主筋,每根主筋直径小于φ12mm。

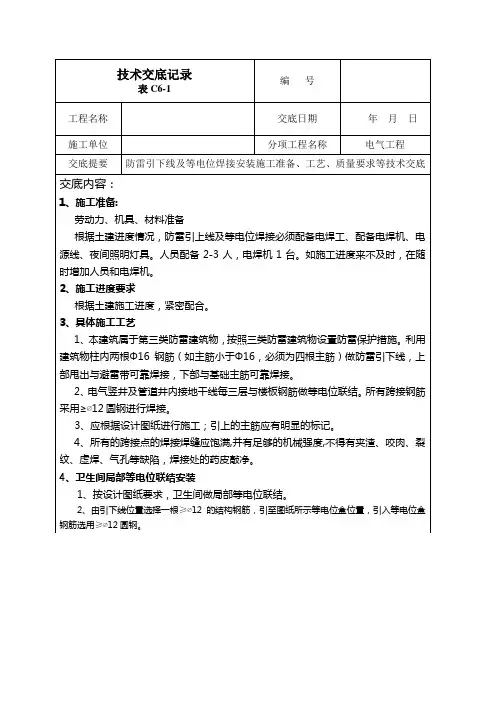

技术交底记录编号
工程名称华亚广场幕墙制安工程交底日期2014年月日
施工单位珠海兴业绿色建筑科技有限公司分项工程名称防雷工程安装
交底提要防雷引下线施工
交底内容:
一、施工要领:
1、施工准备
本工程防雷引下线安装位置位于左右公母料之间,所以在板块安装完毕后,必须马上进行。
2、施工方法
本工程幕墙引下线采用多股铜芯电缆线(截面积≥25mm2)与铜端子压接牢固,铜端子接钢连接构件,接触面须打磨,并涂上导电油膏。
上下立柱的连接必须先将立柱接触面打磨在用螺丝进行固定。
4、施工要求
现场安装施工完成时,必须注意对单元板块的保护,注意安装位置,电缆线不得妨碍板块安装,同时需要工完场清,不得影响下道工序进行。
二、质量标准:(按企业内部标准)
1、安装前必须打磨,不得遗漏打磨工序,导致上下立柱的通电通路出现故障;
2、编织带铜导线的铜端子必须压接牢固,在下一块板块安装过程不得出现导线崩脱现象,影响防雷系统的通路完整性。
三、安全操作要领:
1、防雷引下线安装施工是临边作业、高空作业,作业时要戴好安全帽,系好安全带,穿防滑鞋。
2、铁锤及电钻等工具不得放在脚手架上或结构临边,必须做好二次保护;注意防止高空坠物伤人,不允许有随意拆除防护栏现象;
审核人交底人接受交底人
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
缤纷南国·元一滨水城T13#楼
十至十二层避雷引下线防雷与接地装置安装
1.工程为建筑物三类防雷,防雷工程所用的材料必须有产品合格证和检测报告。
2.引下线利用结构柱内四根主筋(二组)上下连成通路,与地下室基础钢筋连接,并与联合接地体,在距室外地坪0.5米处预埋钢板补打接地极用。
防雷纵向引下线与大楼接地体连接,横向线为镀锌扁钢30×3。
3.低压接地保护采用TN-C-S系统,并进行总等电位联接,本工程防雷、弱电、强电共用联合接地体,所有接地均从联合接地体中分别引出,要求所有正常情况下不带电设备的金属外壳、进出建筑物的金属管道及三孔插座接地极等均与接地线可靠连接,接地电阻值不大于1欧姆。
4.防侧击雷:本工程从地上九层以上金属窗门框架、阳台金属栏杆以及面积较大的金属物等就近与钢筋网或金属框架连接。
5.屋顶避雷针底座须与避雷网可靠连接。
6.底角螺栓预埋在支座内,最少应有两个与支座焊接,支座与屋面板同时捣制。
7.引下线与钢筋砼条形基础内的钢筋网做好焊接,基础内的钢筋网应形成电气通路,在地上每层利用建筑物砼梁内的主筋形成均压带,并与引下线电气连通。
8.所有引下线在距室外地坪1000㎜处设引出连接板,屋面上的所有金属物件均与避雷网相连接。
9.每根引下线的冲击电阻值不应大于30欧姆,接地装置与电气设备等接地装置共用。
缤纷南国·元一滨水城T12#楼
十至十二层避雷引下线防雷与接地装置安装
10.引下线应沿建筑物四周或对称布置,其间距不应小于25㎜;利用建筑物四周的柱子钢筋作为引下线时,可按跨度设引下线,但引下线的平均间距不应小于25㎜。
11.高度超过45米建筑物,防侧击和等电位的保护措施应将45米以上的墙上栏杆、门窗等较大的金属物与防雷装置连接,坚直敷设的金属管道及金属物的顶端与防雷装置连接。
12.接地体与接地线的连接应采取焊接方法,为确保连接可靠,在对钢筋连接的扁钢弯成弧形增加焊接面,焊缝应平整饱满,无夹渣、咬边,清除焊渣,刷沥青防漆腐两道。
13.引下线暗敷的要求:
①利用主钢筋做引下线,首先要按设计要求确定位置和根数,并应有明显标记(一般在引下线主筋上刷一道红漆)以免连接时错钢筋。
②钢筋在对接处应采用搭接焊,焊接长度为圆钢直径的6倍,当就筋较粗时,还应进行多次焊接,焊接处焊缝应平整饱满;如主筋采用电渣压力焊时,为保证效果,在对接焊接处,采用跨接焊接方法,用主筋直径小一号的圆钢,长度为主筋直径15倍,两端与主筋焊接,两端焊接长度均为6倍。
14.利用钢筋做引下线时应在室内外的适当地点设若干连接板,该连接板可供测量,接人工接地体和作等电位联接用。
