底板防雷及引下线技术交底

1、本表头由交底人填写，交底人与接受交底人各保存一份；
2、当做分部、分项施工作业交底时，应填写“分部、分项工程名称”栏；
3、交底提要应根据交底内容把交底重要内容写上。

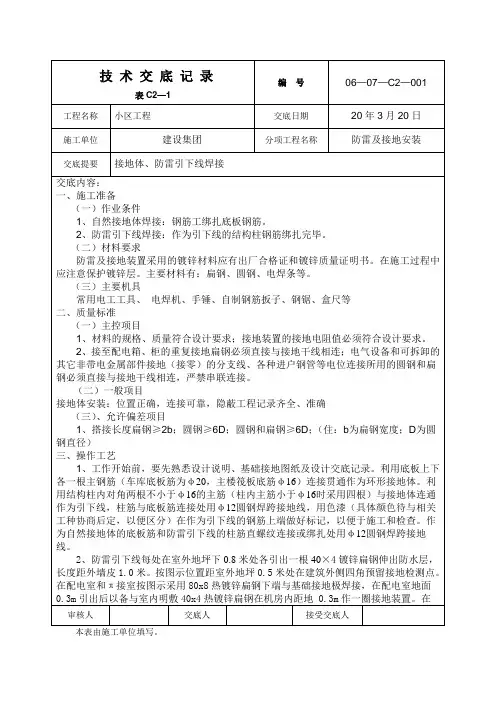

技术交底记录
编号
表C2-1
工程名称交底日期2015年4月2日施工单位分项工程名称基础底板防雷接地交底提要建筑物基础底板防雷接地与避雷引下线施工技术注意事项
交底内容：
3、质量标准
1、主控项目
1.1 材料的质量符合设计要求。

2。

2 接至电气设备、器具和可拆卸的其他非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接.
2、一般项目
2。

1 防雷引下线、基础接地网焊接连接的焊缝、平整、饱满,无明显气孔、咬肉等缺陷;基础底板在电梯井等电气连接的部位,在基础底板内就近防雷引下线敷设一根40*4扁铁引出，扁铁与扁铁之间搭接，三面施焊，搭接长度不小于2倍扁铁宽度.
2。

2 允许偏差项目
1、本表头由交底人填写,交底人与接受交底人各保存一份；
2、当做分部、分项施工作业交底时,应填写“分部、分项工程名称"栏；
3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写，交底人与接受交底人各保存一份;
2、当做分部、分项施工作业交底时,应填写“分部、分项工程名称”栏;
3、交底提要应根据交底内容把交底重要内容写上.。

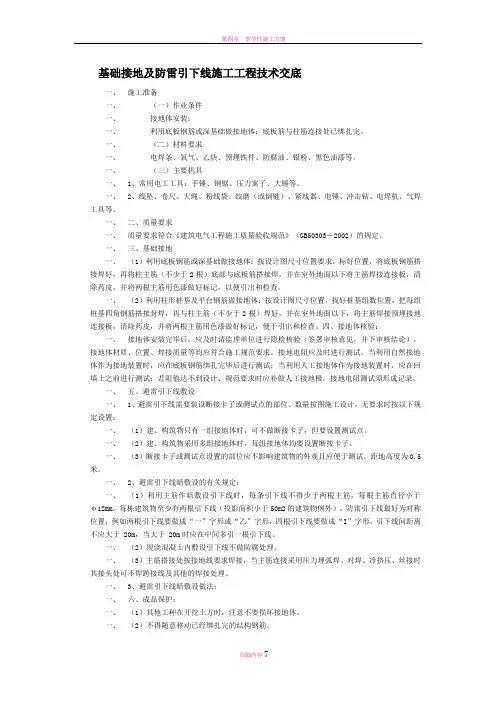

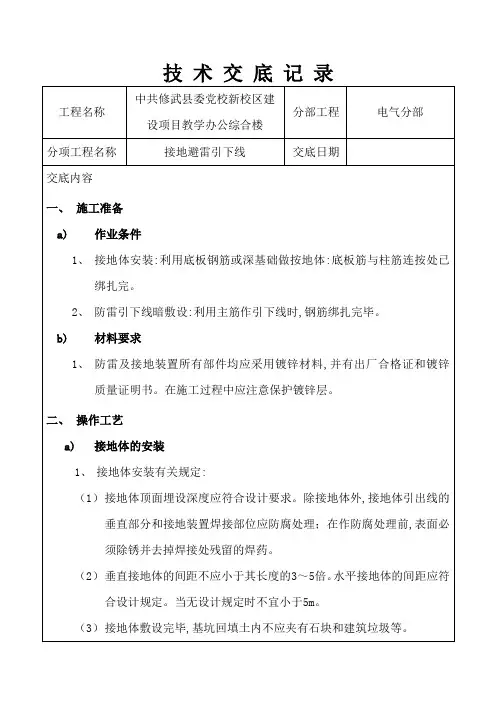

基础接地及防雷引下线施工工程技术交底一、施工准备一、（一）作业条件一、接地体安装：一、利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。

一、（二）材料要求一、电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等。

一、（三）主要机具一、1、常用电工工具：手锤、钢锯、压力案子、大锤等。

一、2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

一、二、质量要求一、质量要求符合《建筑电气工程施工质量验收规范》（GB50303－2002）的规定。

一、三、基础接地一、（1）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。

一、（2）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。

四、接地体核验：一、接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。

接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。

接地电阻测试须形成记录。

一、五、避雷引下线敷设一、1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：一、（1）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。

一、（2）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。

一、（3）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5米。

一、交底目的为确保施工现场防雷引下线施工的安全和质量，降低施工过程中可能存在的风险，特进行安全技术交底。

二、施工范围及内容1. 施工范围：本项目防雷引下线的施工，包括但不限于避雷针安装、引下线敷设、接地体施工等。

2. 施工内容：- 避雷针的选型、安装；- 引下线的敷设方式（明敷或暗敷）；- 接地体的施工；- 防雷接地系统的检测与验收。

三、施工前的准备工作1. 技术人员应充分熟悉相关图纸、规范和施工方案；2. 施工人员应接受专业培训，了解防雷引下线施工的安全要求和操作规程；3. 准备好施工所需的材料和工具，如避雷针、引下线、接地体、接地电阻测试仪等；4. 对施工现场进行安全检查，确保施工环境安全。

四、施工过程中的安全注意事项1. 施工人员应穿戴好个人防护用品，如安全帽、手套、绝缘鞋等；2. 高处作业时，必须系好安全带，并设置安全防护措施；3. 严禁施工人员在高压线路附近进行施工；4. 施工过程中，注意观察天气变化，遇雷雨天气应立即停止施工；5. 避免在引下线附近进行焊接作业，以免造成引下线损坏；6. 在敷设引下线时，注意避开地下管线和设施，防止损坏；7. 引下线与接地体连接时，确保接触良好，焊接质量符合要求。

五、施工过程中的技术要求1. 避雷针的安装应牢固可靠，确保其与建筑物之间有足够的距离；2. 引下线的敷设应按照设计要求进行，明敷时应固定牢固，暗敷时应符合规范要求；3. 接地体的施工应按照设计要求进行，确保接地电阻符合要求；4. 防雷接地系统的检测与验收应严格按照规范要求进行。

六、施工结束后的注意事项1. 施工结束后，对施工现场进行清理，确保无安全隐患；2. 对施工过程中产生的废弃物进行分类处理，符合环保要求；3. 对施工人员进行安全教育，提高安全意识。

七、附则1. 本安全技术交底自发布之日起实施；2. 施工过程中如遇特殊情况，应立即停止施工，并报告相关部门；3. 施工人员应严格遵守本安全技术交底，确保施工安全。

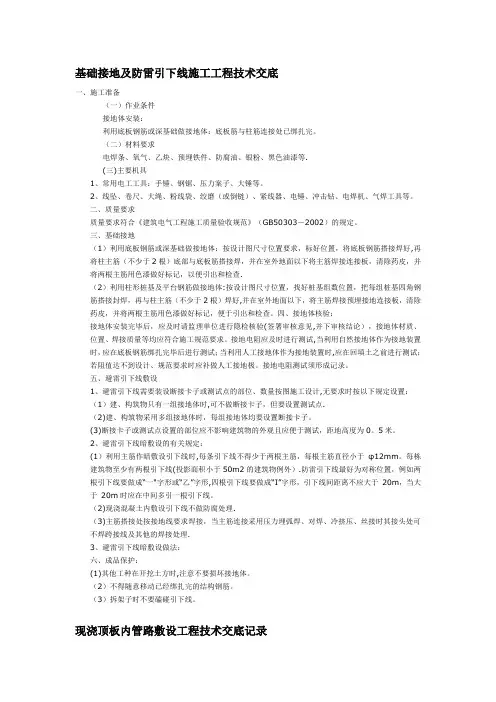

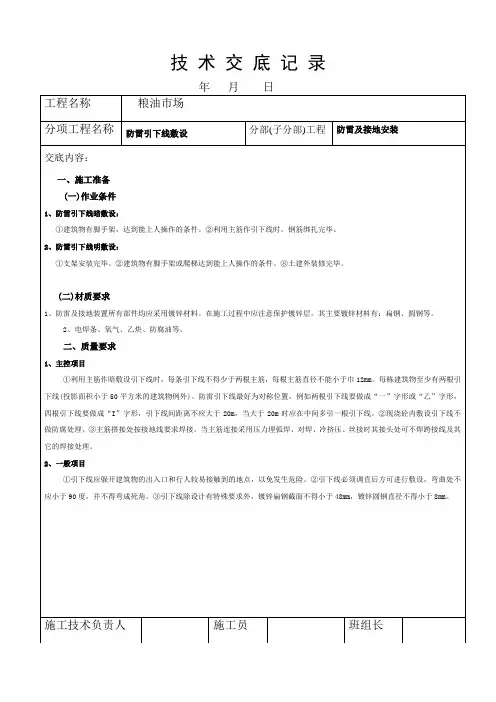

基础接地及防雷引下线施工工程技术交底一、施工准备（一）作业条件接地体安装：利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。

（二）材料要求电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等.(三)主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303－2002）的规定。

三、基础接地（1）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好,再将柱主筋（不少于2根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查.（2）利用柱形桩基及平台钢筋做接地体:按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好,并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。

四、接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验(签署审核意见,并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。

接地电阻应及时进行测试,当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时,应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。

接地电阻测试须形成记录。

五、避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计,无要求时按以下规定设置：（1）建、构筑物只有一组接地体时,可不做断接卡子，但要设置测试点.（2)建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。

(3)断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0。

5米。

2、避雷引下线暗敷设的有关规定：(1）利用主筋作暗敷设引下线时,每条引下线不得少于两根主筋，每根主筋直径小于φ12mm。

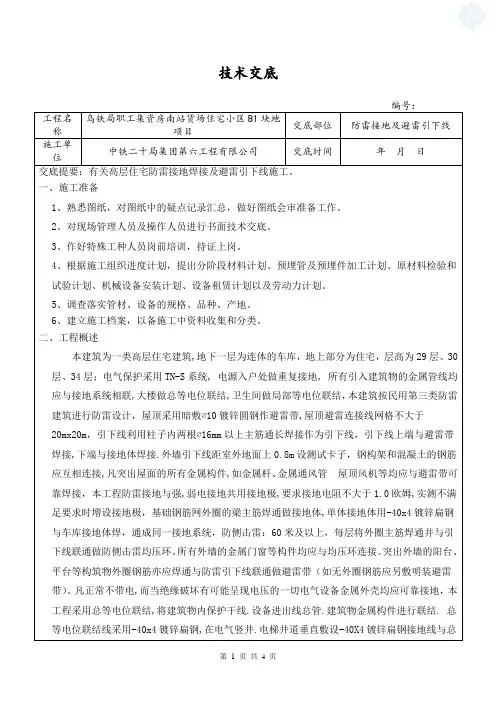

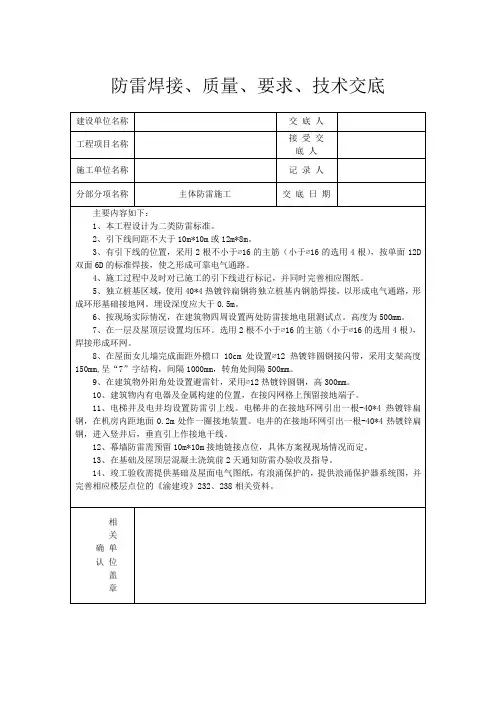

技术交底编号：工程名称乌铁局职工集资房南站货场住宅小区B1块地项目交底部位防雷接地及避雷引下线施工单位中铁二十局集团第六工程有限公司交底时间年月日交底提要：有关高层住宅防雷接地焊接及避雷引下线施工。

一、施工准备1、熟悉图纸，对图纸中的疑点记录汇总，做好图纸会审准备工作。

2、对现场管理人员及操作人员进行书面技术交底。

3、作好特殊工种人员岗前培训，持证上岗。

4、根据施工组织进度计划，提出分阶段材料计划、预埋管及预埋件加工计划、原材料检验和试验计划、机械设备安装计划、设备租赁计划以及劳动力计划。

5、调查落实管材、设备的规格、品种、产地。

6、建立施工档案，以备施工中资料收集和分类。

二、工程概述本建筑为一类高层住宅建筑,地下一层为连体的车库，地上部分为住宅，层高为29层、30层、34层；电气保护采用TN-S系统, 电源入户处做重复接地, 所有引入建筑物的金属管线均应与接地系统相联,大楼做总等电位联结,卫生间做局部等电位联结，本建筑按民用第三类防雷建筑进行防雷设计，屋顶采用暗敷∅10镀锌圆钢作避雷带,屋顶避雷连接线网格不大于20mx20m，引下线利用柱子内两根∅16mm以上主筋通长焊接作为引下线，引下线上端与避雷带焊接,下端与接地体焊接.外墙引下线距室外地面上0.8m设测试卡子，钢构架和混凝土的钢筋应互相连接,凡突出屋面的所有金属构件,如金属杆、金属通风管屋顶风机等均应与避雷带可靠焊接，本工程防雷接地与强,弱电接地共用接地极,要求接地电阻不大于1.0欧姆,实测不满足要求时增设接地极，基础钢筋网外圈的梁主筋焊通做接地体,单体接地体用-40x4镀锌扁钢与车库接地体焊，通成同一接地系统，防侧击雷：60米及以上，每层将外圈主筋焊通并与引下线联通做防侧击雷均压环。

所有外墙的金属门窗等构件均应与均压环连接。

突出外墙的阳台、平台等构筑物外圈钢筋亦应焊通与防雷引下线联通做避雷带（如无外圈钢筋应另敷明装避雷带）。

凡正常不带电,而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地，本工程采用总等电位联结,将建筑物内保护干线.设备进出线总管.建筑物金属构件进行联结. 总等电位联结线采用-40x4镀锌扁钢,在电气竖井.电梯井道垂直敷设-40X4镀锌扁钢接地线与总等电位端子板相联,卫生间等潮湿场所做局部等电位联结。

技术交底记录编号
工程名称华亚广场幕墙制安工程交底日期2014年月日
施工单位珠海兴业绿色建筑科技有限公司分项工程名称防雷工程安装
交底提要防雷引下线施工
交底内容：
一、施工要领：
1、施工准备
本工程防雷引下线安装位置位于左右公母料之间，所以在板块安装完毕后，必须马上进行。

2、施工方法
本工程幕墙引下线采用多股铜芯电缆线(截面积≥25mm2）与铜端子压接牢固，铜端子接钢连接构件，接触面须打磨，并涂上导电油膏。

上下立柱的连接必须先将立柱接触面打磨在用螺丝进行固定。

4、施工要求
现场安装施工完成时，必须注意对单元板块的保护，注意安装位置，电缆线不得妨碍板块安装，同时需要工完场清，不得影响下道工序进行。

二、质量标准:(按企业内部标准)
1、安装前必须打磨，不得遗漏打磨工序，导致上下立柱的通电通路出现故障；
2、编织带铜导线的铜端子必须压接牢固，在下一块板块安装过程不得出现导线崩脱现象，影响防雷系统的通路完整性。

三、安全操作要领:
1、防雷引下线安装施工是临边作业、高空作业，作业时要戴好安全帽，系好安全带，穿防滑鞋。

2、铁锤及电钻等工具不得放在脚手架上或结构临边，必须做好二次保护；注意防止高空坠物伤人，不允许有随意拆除防护栏现象；
审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

一、交底目的为确保防雷引下线施工过程中的安全，预防事故发生，现将防雷引下线安全技术交底如下。

二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工负责人：____________________三、防雷引下线施工技术要求1. 施工前，施工人员应充分了解防雷引下线的设计图纸、施工规范及相关技术要求。

2. 防雷引下线材料应符合国家相关标准，选用镀锌圆钢、扁钢或铜材等导电性能良好的材料。

3. 防雷引下线敷设应沿建筑外墙敷设，从接闪器到接地体，敷设路径应尽可能短而直。

4. 防雷引下线在距地面1.5～1.8m处应设置断接卡子或测试点，断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。

5. 利用主筋作暗敷引下线时，直径为14mm引下线不得少于二根主筋，直径为12mm引下线不得少于四根主筋。

6. 焊接应符合设计及规范要求，确保引下线与接地体、接闪器等连接牢固。

7. 防雷引下线暗敷设时，截面应加大一级，并注意墙内其它金属构件的距离。

四、施工安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

2. 施工现场应设置安全警示标志，防止非施工人员进入危险区域。

3. 施工人员应严格遵守操作规程，严禁违规操作。

4. 防雷引下线施工过程中，应随时检查施工质量，确保施工安全。

5. 雷雨天气时，应暂停施工，确保施工人员安全。

五、应急处理措施1. 如遇施工人员触电事故，立即切断电源，进行现场急救。

2. 如遇火灾事故，立即报警，并组织人员疏散。

3. 如遇其他安全事故，立即启动应急预案，采取有效措施进行处理。

六、施工人员培训1. 施工人员应接受防雷引下线施工安全技术培训，掌握相关知识和操作技能。

2. 施工单位应定期组织施工人员进行安全教育培训，提高安全意识。

防雷及引下线暗敷设作业技术质量交底按有关规定及设计要求，采用镀锌材料，并准备好尺、小白线、水泥、砂子、乙炔、氧气、电焊条。

引下线利用建筑物造构柱主筋，作引下线，钢筋焊接为引下线。

采用主筋>10的钢筋焊接。

采用双面焊搭接长度为钢筋直径的6倍，焊接接口要饱满、平滑、无咬肉等。

四根钢筋贯通作为一组引下线，引下线位置按图纸要求施工。

接闪器安装水平接闪器（避雷带）采用φ12镀锌圆钢，安设计图纸要求位置敷设，支架间距1~1.5m，应均匀分布，高度150mm，在转角处支架距转角中心易为0.25~0.5m且相同弯曲处间距一致，遇建筑伸缩缝时应作伸缩补偿装置，将避雷带做成U 型，建筑物屋顶上的突出金属物体，必须与避雷带作可靠的电气连接。

焊接采用搭接焊，焊接长度应大于6倍D，双面焊，焊口要饱满、平滑、药皮要除净，并做防腐。

质量要求：1）建筑物顶部避雷网必须与顶部外露的其它金属物体连线成一个整体的电气通路，且与防雷引下线连接可靠2）避雷网支架间距符合要求，钢筋顺直3）避雷网焊接牢固，焊缝饱满，无遗漏。

除砼中的焊接接头外，要有防腐措施成品保护1）明装的避雷带安装完成后，应注意不要被其它工程碰弯曲变形2）隐蔽部分应在覆盖前及时会同有关单位做好中间检查验收工作3）工作中与其它工种互相配合作业，做好成品保护工作安全注意事项1）进入场地要戴好安全帽，系好帽带2）在工作期间禁止饮酒3）高空作业必须系好安全带，穿软底鞋4）六级以上风和雨天，停止高空作业5）随身携带的工具要放在稳妥地方，防坠落伤人6）焊剩的焊条头要妥善处理，不要随意乱仍7）文明施工，工完场清交底人：被交底人：年月日。
