2021年防雷引下线技术交底记录

防雷接地施工安全技术交底记录安全技术交底记录日期：年月日单位（子单位）工程名称：分部（子分部）工程名称：施工单位：交底人：交底内容：1.安全生产1) 进入工地必须做到“三宝”，杜绝“三违”“五大伤害”。

“三宝”指能够合理正确地利用三宝（安全帽、安全带、安全网）。

进入施工现场必须戴好安全帽，2m以上高空危险作业必须系好安全带。

“三违”是指违章指挥、违章作业、违反劳动纪律等现象必须杜绝！“五大伤害”高处坠落、触电、物体打击、机械伤害、坍塌等情况不允许出现。

2) 特种作业人员、机械操作人员必须经过培训、考核，持证上岗。

3) 机械、电气设备操作人员一定要遵守操作规程，严禁违章作业和坐、靠在机械上休息。

4) 施工现场“四不伤害”即：不伤害他人、不伤害自己、不伤害别人、不被别人伤害、保护他人不受伤害。

5) 施工过程中要注意自我保护，严禁冒险作业、违章作业。

2.文明施工进入施工现场必须戴好安全帽、扣好帽带。

施工现场严禁吸烟、随地大小便等。

在现场施工必须做到工完场清，施工材料、垃圾及时清理，材料堆放必须在指定位置，并分类堆码整齐。

确保工地文明施工形象。

3.电工作业安全事项1) 电工作业必须经专业安全技术培训，考试合格。

非电工严禁进行电气作业。

2) 电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。

3) 所有绝缘、检测工具应妥善保管，严禁他用，并应定期检查、校验。

保证正确可靠接地或接零。

所有接地或接零处，必须保证可靠电气连接。

保护零线PE必须采用绿／黄双色线，严格与相线、工作零线相区别，不得混用。

4) 电气设备的装置、安装、防护、使用、维修必须符合《施工现场临时用电安全技术规范》（46-2012）的要求。

4.焊工作业安全事项1) 严格遵守“十不烧”规程操作。

2.在操作前，需要检查所有工具、电焊机、电源开关及线路是否正常，同时金属外壳需要安全可靠接地，进出线应该有完整的防护罩，进出线端应该用铜接头焊牢。

3.每台电焊机都应该有专用电源控制开关，开关的保险丝容量应该为该机的1.5倍。

#### 一、基本信息1. 交底单位：（填写单位名称）2. 交底时间：（填写具体日期）3. 交底地点：（填写具体地点）4. 交底人：（填写交底人姓名及职务）5. 接收人：（填写接收人姓名及职务）#### 二、交底内容1. 防雷检测的目的与意义：- 提高建筑物和设备的安全性能，防止雷击事故的发生。

- 保障人员生命财产安全，减少经济损失。

- 遵循国家相关法规和标准，确保防雷设施的有效性。

2. 防雷检测的依据：- 《建筑物防雷装置检测技术规范》GB/T 21431—2015- 《建筑物防雷设计规范》GB 50057-2010- 《建筑物电子信息系统防雷设计规范》GB50343—2012- 《建筑物防雷工程与质量验收规范》GB50601—20103. 防雷检测的范围与内容：- 接闪器检测：包括网格尺寸、规格、隐蔽工程记录、与屋顶外露金属连接、位置、焊接质量等。

- 引下线检测：包括布置形式、平均距离、数量、测试点数量、与接闪器连接过渡电阻等。

- 接地装置检测：包括隐蔽工程记录、填土情况、与其它独立接地体距离、工频接地电阻等。

- 避雷器检测：包括工作状态、放电次数、绝缘电阻、泄漏电流等。

4. 防雷检测的程序与步骤：- 检测前准备：了解被检测建筑物的基本情况，查阅相关资料。

- 现场检测：按照检测项目和方法进行现场检测。

- 数据分析：对检测数据进行整理和分析，评估防雷设施的有效性。

- 检测报告：撰写检测报告，提出改进建议。

#### 三、安全注意事项1. 安全防护：- 检测人员应穿戴适当的个人防护装备，如安全帽、防滑鞋、绝缘手套等。

- 检测现场应设置安全警示标志，确保人员安全。

2. 操作规程：- 检测设备应经过专业计量机构检定，确保检测数据的准确性。

- 检测人员应严格按照操作规程进行检测，确保检测过程安全。

3. 应急处理：- 检测过程中如发现异常情况，应立即停止检测，采取应急措施。

- 如发生安全事故，应立即上报相关部门，并采取相应措施进行处理。

防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。

二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。

2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。

3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。

三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。

2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。

3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。

4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。

5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。

6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。

7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。

8.检测接地系统的接地电阻值，确保达到设计要求。

9.编制施工技术交底记录。

四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。

2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。

3.施工现场应保持整洁，及时清理施工废料和杂物。

4.施工设备必须经过检验和维护，确保其正常运行。

5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。

五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。

2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。

以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。

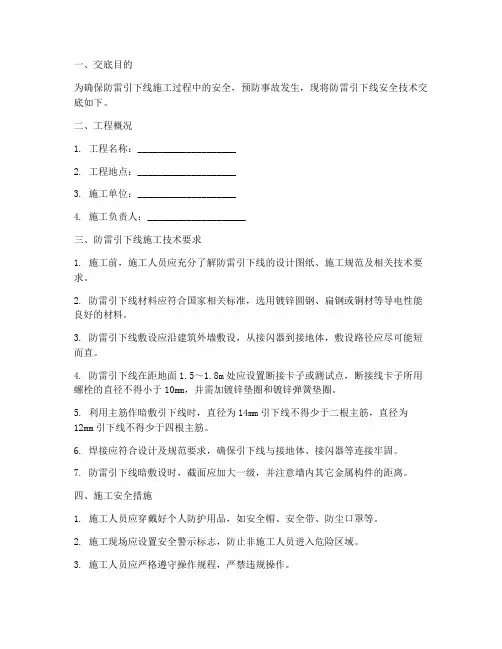

一、交底目的为确保防雷引下线施工过程中的安全，预防事故发生，现将防雷引下线安全技术交底如下。

二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工负责人：____________________三、防雷引下线施工技术要求1. 施工前，施工人员应充分了解防雷引下线的设计图纸、施工规范及相关技术要求。

2. 防雷引下线材料应符合国家相关标准，选用镀锌圆钢、扁钢或铜材等导电性能良好的材料。

3. 防雷引下线敷设应沿建筑外墙敷设，从接闪器到接地体，敷设路径应尽可能短而直。

4. 防雷引下线在距地面1.5～1.8m处应设置断接卡子或测试点，断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。

5. 利用主筋作暗敷引下线时，直径为14mm引下线不得少于二根主筋，直径为12mm引下线不得少于四根主筋。

6. 焊接应符合设计及规范要求，确保引下线与接地体、接闪器等连接牢固。

7. 防雷引下线暗敷设时，截面应加大一级，并注意墙内其它金属构件的距离。

四、施工安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

2. 施工现场应设置安全警示标志，防止非施工人员进入危险区域。

3. 施工人员应严格遵守操作规程，严禁违规操作。

4. 防雷引下线施工过程中，应随时检查施工质量，确保施工安全。

5. 雷雨天气时，应暂停施工，确保施工人员安全。

五、应急处理措施1. 如遇施工人员触电事故，立即切断电源，进行现场急救。

2. 如遇火灾事故，立即报警，并组织人员疏散。

3. 如遇其他安全事故，立即启动应急预案，采取有效措施进行处理。

六、施工人员培训1. 施工人员应接受防雷引下线施工安全技术培训，掌握相关知识和操作技能。

2. 施工单位应定期组织施工人员进行安全教育培训，提高安全意识。

一、交底目的为确保避雷引下线施工过程中的安全，提高施工人员的安全意识和操作技能，防止安全事故的发生，特进行安全技术交底。

二、工程概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位]4. 施工时间：[施工时间]三、施工内容1. 避雷引下线敷设2. 接地电阻测试3. 安全防护措施检查四、安全技术要求1. 人员要求（1）所有参与施工人员必须持证上岗，熟悉本工程的安全技术要求。

（2）施工人员应穿戴符合规定的安全防护用品，如安全帽、安全带、绝缘手套等。

2. 材料要求（1）避雷引下线应选用符合国家标准的导电材料，如铜、铝等。

（2）接地体应选用镀锌圆钢或扁钢，其直径不小于[直径]mm。

（3）绝缘子、接地线夹等配件应选用质量合格的产品。

3. 施工工艺（1）避雷引下线敷设应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。

（2）接地体应与基础钢筋焊接，焊接长度不小于[长度]mm。

（3）接地电阻测试应按照国家相关标准进行，确保接地电阻符合要求。

4. 安全防护措施（1）施工前应清理施工现场，确保施工环境安全。

（2）施工过程中应加强现场安全管理，防止发生安全事故。

（3）高空作业时，必须佩戴安全带，并设置安全防护网。

（4）施工过程中应防止触电、火灾等事故的发生。

五、安全注意事项1. 施工人员应严格遵守操作规程，不得擅自改变施工工艺。

2. 施工过程中应加强现场巡查，发现问题及时处理。

3. 严禁酒后作业、疲劳作业。

4. 严禁在施工现场吸烟、使用明火。

六、应急处置1. 发生触电事故时，立即切断电源，并立即拨打急救电话。

2. 发生火灾事故时，立即使用灭火器进行灭火，并立即拨打火警电话。

3. 发生高空坠落事故时，立即进行救援，并立即拨打急救电话。

七、交底人：[交底人姓名]八、记录人：[记录人姓名]九、交底时间：[交底时间]十、备注1. 本安全技术交底适用于本工程避雷引下线施工全过程。

2. 施工过程中如有特殊情况，应按照实际情况进行调整。

技术交底记录C-5 注：本记录一式两份，一份交接受交底人，一份存档。

技术交底记录C-5注：本记录一式两份，一份交接受交底人，一份存档。

手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。

真的，我平时对你也不错吧，你可不能让我干等着呀。

”她回：“那好吧，你先等我，我在家里，先洗个澡，换身衣服吧。

”半个小时后，她问：“你在哪里开房？”“欢乐斗地主，电信一区，12号房间，不见不散哦。

”“给老娘滚！”当然，以上是个笑话。

不过，近日成都一家燃气公司也发生了一件类似的事情，董事长在微信里发了一个六十块钱的红包，三名员工一时手痒，按耐不住诱惑，结果伸手一抢纷纷中招：工作时间玩手机，罚款五百！在面对记者采访时，董事长表示：“我为了了解大家的思想动态，所以加入了员工的微信群里。

”贵董事长显然忘记了，微信是一款私人社交APP,主要用于朋友间的情感交流，如果谈工作，我们有OA或IMO等专门的办公协作软件。

如果公司实在不成气候，一时没有使用这样的专业应用程序，也应当提前与员工约定，公司把QQ或者微信当做办公交流的专用软件。

没有事先的约定，董事长从微信里冒出来，就是以“朋友”的身份，而非“老板”的身份。

朋友发红包，抢还是不抢呢？朋友上班抢红包，罚还是不罚呢？显然，天真的员工把董事长当做了朋友，所以抢了红包，而老谋深算的董事长没有把员工当做朋友，所以罚了员工。

试探是一把双刃剑，你在试探别人的时候，往往先暴露了自己。

然而，朋友圈里的试探之风经久不衰。

最常见的试探：“清清吧，不用回。

试试吧，复制我发的消息，找到微信里的设置，通用，群发助手，全选，粘贴复制的信息发送就行，谁的发送失败了，就是把你拉黑了，你再扔掉那些尸体就OK啦！”发出这种试探信息的人，骨子里肯定极端自卑，而且平时很可能不大受待见，要不怎么老怀疑自己被朋友删了呢？像马云，我猜他一定不会纠结于自己是不是被微信好友给删了。

我一般收到这样的消息，会当下把对方拉黑。

技术交底记录编号工程名称分项工程名称防雷及接地工程施工单位交底日期一、施工准备：1、技术准备：① 按照已批准的施工组织设计（施工方案）进行技术交底。

②利用主筋做引下线时，检查钢筋连接完成情况并符合要求。

③熟悉施工图纸中的基础接地平面图. ④熟悉《建筑防雷设计规范》（2000年版）GB50057—942、材料准备：钢材（圆钢、螺纹钢、镀锌圆钢、镀锌扁钢等）、紧固件（螺栓、垫片、弹簧垫圈、U形螺栓）和支架、电焊条、油性涂料等。

3、施工机具：①主要安装机具：手锤、电焊机、钢锯、气焊工具，压力案子、铁锹、大锤、电锤、冲击钻、常用电工工具等。

②主要检测机具：线坠、卷尺、接地电阻测试仪等。

二、施工进度要求：①防雷引下线暗敷设时，建筑物由脚手架或爬梯，能达到上人操作的条件；②利用建筑物柱筋作引下线时，钢筋绑扎完毕；③避雷带明敷设时支架已安装完毕，建筑物外饰应完毕；④施工进度详见总进度计划。

三、施工工艺：1、工艺流程：接地体焊接→引下线焊接→等电位支干线焊接→门窗接地、管道接地→避雷网安装→接地测试。

2、操作工艺①、接地极焊接建筑物桩基、基础底板轴线上的下层基础主筋中的两根通长焊接形成的自然基础接地网为接地极。

在有防雷引下线的柱子位置处，将做为防雷引下线的柱内主钢筋和基础筏板内四周板筋、地梁内主筋、四角桩基主筋做可靠连接，用不小于φ12圆钢跨接焊，双面焊接焊接长度不小于6倍的圆钢直径，单面焊接焊接长度不小于12倍的圆钢直径，基础内钢筋之间应做跨接。

无基础钢筋处用-40*4mm镀锌扁钢可靠焊接，三面施焊。

②、测试板设置建筑物四角的外墙引下线在距室外地面上0.5米处设测试端子箱，由引下线用-40*4mm镀锌扁钢引向室外。

外墙装饰时，配合外墙做接地测试板，测试板可用100mm*100mm*6mm钢板，中间钻孔，穿出0螺栓，背面焊接，正面上螺母，安装于外墙之上，表面刷与周围外墙颜色相同的油漆，表面贴接地.③、引下线技术负责人交底人接受交底人一类防雷建筑物引下线间距不大于12米，二类不大于18米，三类不大于25米，本工程为二类防雷，利用建筑物钢筋混凝土柱子或剪力墙内两根φ16以上主筋通长焊接作为引下线，间距不大于18米，均能满足要求。
