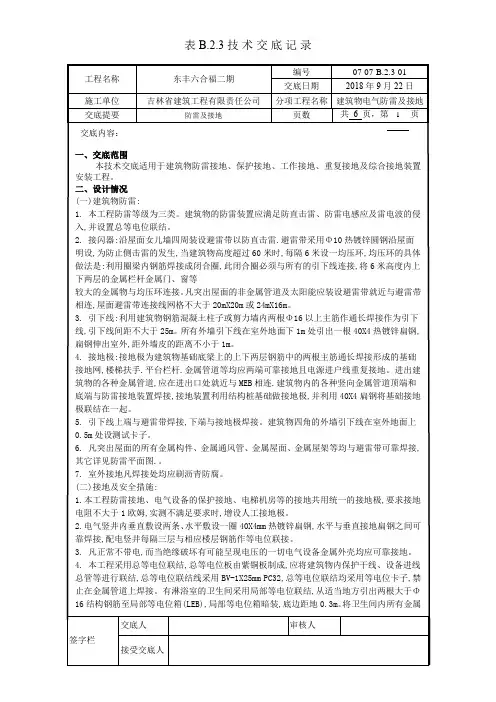

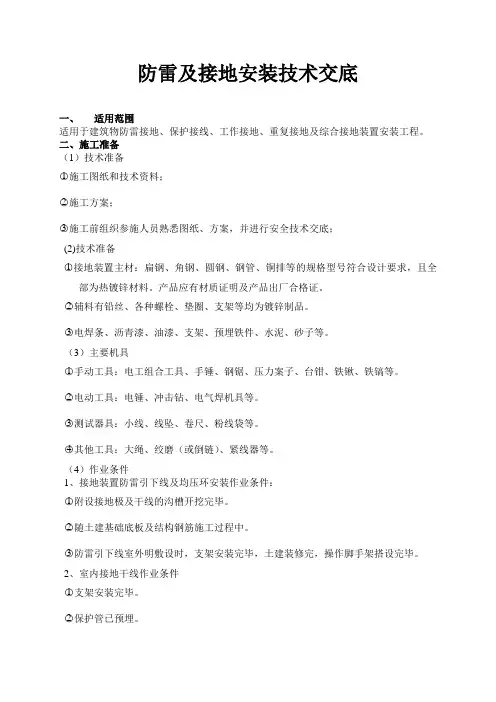

技术交底记录(防雷及接地安装)

防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环，它直接关系到建造物和设备的安全。

因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。

本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。

一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建造物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或者混合接地系统，并确定系统的规模。

1.2 确定接地电阻要求：根据国家标准和建造物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。

1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或者镀铜带，并确定施工方法，确保接地系统的质量和稳定性。

二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。

2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。

2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。

三、设备选型交底3.1 选择合适的接地设备：根据建造物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。

3.2 设备安装位置交底：确定接地设备的安装位置，如建造物顶部、墙体或者地面等，确保设备安装合理、方便维护。

3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接坚固可靠，系统运行稳定。

四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或者每年进行一次检查，确保系统正常运行。

4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。

4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项技术工程，旨在保护建造物及其设备免受雷电侵害，确保人身和财产的安全。

本次技术交底旨在详细介绍防雷接地工程的相关知识和施工要求，确保施工人员能够准确理解并按照规范进行工程施工。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物的金属构件与地下土壤形成良好的接地连接，以达到防雷的目的。

接地装置包括接地体、接地极、接地网等。

三、工程要求1. 设计要求：(1) 根据建造物的高度、用途和周围环境等因素，合理确定接地装置的类型和数量。

(2) 接地装置应符合国家相关规范和标准的要求，确保接地电阻满足设计要求。

(3) 接地装置的材料应具有良好的导电性能和耐腐蚀性能，确保长期可靠使用。

2. 施工要求：(1) 施工前，施工人员应子细阅读设计图纸和相关规范，确保理解设计要求。

(2) 施工现场应保持整洁，防止杂物和灰尘进入接地装置。

(3) 接地装置的安装位置和深度应符合设计要求，确保与建造物金属构件的接触良好。

(4) 接地装置的接地体应埋设在湿润的土壤中，避免干燥或者石质土壤。

(5) 接地体的埋设深度应符合设计要求，普通不低于1.5米。

(6) 接地体的埋设方式应采用冲压或者钻孔方式，确保接地体与土壤的密切接触。

(7) 接地极的安装应坚固可靠，接地极与接地体之间的连接应紧固可靠，确保接触电阻不超过规定值。

(8) 接地网的布置应均匀、密集，接地网与接地体之间的连接应坚固可靠。

(9) 施工完成后，应进行接地电阻测试，确保接地电阻满足设计要求。

四、安全措施1. 施工人员应佩戴符合要求的个人防护装备，包括安全帽、防静电服、绝缘手套等。

2. 施工现场应设置明显的安全警示标志，禁止未经许可的人员进入施工区域。

3. 施工人员应严格按照作业规程操作，禁止违章操作和私自更改设计方案。

4. 施工人员应熟悉和掌握相关应急救援措施，确保在发生意外情况时能够及时处理。

五、质量验收1. 施工完成后，应进行接地电阻测试，测试结果应符合设计要求。

接地、防雷安全技术交底1. 引言接地和防雷是电气系统设计和工程中非常重要的安全技术措施。

合理的接地系统可以确保电气设备的正常运行，并预防人身伤害和财产损失。

本文将详细介绍接地和防雷的相关知识和技术要点。

2. 接地系统接地系统是电气设备安装和运行过程中必不可少的一部分。

它主要包括以下几个方面：2.1. 接地的目的接地的主要目的是保护人员安全、设备正常运行和防止电气事故的发生。

通过将电气设备与大地之间建立良好的连接，可以有效地排除电气设备上的电荷，减小电气系统的接触电压，并提供一个可靠的回路，以便于故障电流及时流过。

2.2. 接地的种类接地可以分为以下几种种类：2.2.1. 设备接地设备接地主要是指将电气设备的金属外壳或其他导电部分与大地之间建立连接。

设备接地可以保护用户免受触电风险，并在电气设备发生故障时提供一条散流通路。

2.2.2. 系统接地系统接地是指将电气系统或电气设备的整体与大地之间建立连接。

系统接地常用于中性点接地系统，通过将电气系统中的中性点与大地相连，可以确保电气系统的稳定性和正常运行。

系统接地还可以降低接触电压，提高电气设备的绝缘性能。

2.3. 接地方法接地方法根据不同的需求和实际情况而定，常用的接地方法包括以下几种：2.3.1. 直接接地直接接地是指将电气设备或电气系统的导体直接埋入地下，与大地相连，形成一条导电回路。

这种接地方法操作简单、成本低，常用于低电压电气系统。

2.3.2. 电阻接地电阻接地是通过在接地回路中引入电阻器，来限制故障电流的流动，以减少故障对电气设备的损害。

电阻接地也可以降低接触电压，保护人员免受电击伤害。

电阻接地常用于中高压电气系统。

2.3.3. 变压器接地变压器接地是指通过连接变压器的中性点与大地之间的导线，来实现接地。

变压器接地可以有效地降低接触电压，提高电气系统的安全性和可靠性。

2.4. 接地系统的设计要点设计和建立合理的接地系统是保障电气设备运行安全的关键。

技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.2挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除见图3.3.2所示。

图3.3.23.3.3安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。

先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。

为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约10cm）焊在接地角钢一即可，见图3.3.3所示。

使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。

图3.3.3交底单位接收单位交底人接收人技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.4接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。

扁钢应侧放而不可放平，侧放时散流电阻较小。

扁钢与钢管连接的位置距接地体最高点约100mm。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3.3.4所示。

图3.3.41—接地体；2—自然地坪；3—接地卡子焊接处3.3.5核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。

3.4自然基础接地体安装：3.4.1利用无防水底板钢筋或深基础做接地体。

利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 建设单位：____________________4. 设备名称：____________________5. 作业内容：____________________6. 交底部门：____________________7. 交底人：____________________8. 施工期限：____________________二、安全注意事项1. 施工人员必须了解防雷接地安装的相关安全知识，遵守安全操作规程。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工人员必须佩戴安全帽、安全带等个人防护用品。

4. 施工过程中，如发现安全隐患，应立即停止作业，并及时上报。

5. 施工现场应保持整洁，严禁乱堆乱放，确保通道畅通。

三、施工准备1. 施工人员应熟悉施工图纸，了解防雷接地安装的施工要求。

2. 施工前，应检查施工设备、工具是否完好，确保施工顺利进行。

3. 施工材料应符合国家相关标准，质量合格。

四、施工步骤及要求1. 接地体安装（1）开挖沟槽，确保沟槽深度、宽度符合设计要求。

（2）将接地体放置在沟槽中心线上，打入地下，保持垂直。

（3）接地体顶端距离地面600mm时停止打入。

2. 接地扁钢敷设（1）根据设计要求，敷设接地扁钢。

（2）确保接地扁钢与接地体连接牢固，焊接质量符合要求。

3. 防雷引下线安装（1）利用柱内钢筋作防雷引下线，确保引下线与接地扁钢连接牢固。

（2）焊接前进行焊接工艺试验，确保焊接质量。

4. 接地电阻检测（1）安装完成后，进行接地电阻检测，确保接地电阻不大于1欧姆。

（2）检测不合格，应立即查找原因，并采取措施进行处理。

五、安全措施1. 施工现场应设置安全防护设施，如安全网、防护栏杆等。

2. 施工人员应遵守操作规程，严禁违规操作。

3. 施工过程中，如遇恶劣天气，应立即停止作业，确保施工人员安全。

技术交底JD-001技术交底JD-0014.焊接要求:①扁钢为其宽度的2倍（且至少3个棱边焊接）②圆钢为其直径的6倍③圆钢与扁钢连接时，其长度应为圆钢直径的6倍④扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外, 并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。

⑤接地线与接地极或接地极与接地极之间的焊接点，应涂防腐材料四、主要防雷接地节点做法承台上层聃承台内钢筋与桩基内钢筋焊接示意图注2 3 5 4t 当基硫底有桩基眄宜按梱施工 本驅肝班硫注的讎和祐.当不綵胖接法连接吐可采驷栓霜的卡赠魏 （參！145页）.聲基为JHHS 基眄由干鮮惟基就位后厂蛀血丹 打皆欲度的緞上2启晋外馳郦按梱处肚 建馳隅也髀坡厳t 应褫其狀觥乱做法是:护 畑盼艸畅10酗或聯或者肌25X4 扁钢順连腕来卡后两帖建黝基辆篇连捋为土 境接鮒钢棚X 2水跚麴淞*械般保护厚 4501“耳直徑汨00m（7n 丿 一ry31:1 /F桩基鯛 _承台辭 连接骅41*豐¥4■十于匚﹂4﹄ 一芽蛊器卑序茨辛一—一i-上FH HU S ^t〒丄i aal s 壹抽51一盅22e33a2 23 3雲401伸做处餓线鞠引下线节点做法示意图雁他酬月至屋醸 乍泄詐苣上（另睡肋甌甜亂L63X63X5上巴SsiWmm当颐上方I賄专设断制別岀此引出纽唸线酚肖其的I防雷节点示意图五、安全注意事项1、进入施工现场必须遵守安全生产六大纪律。

2、电焊时，严格遵守“十不烧”规程操作：1）、焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割作业。

2）、凡属一、二、三级动火范围的焊、割作业，未竟办理动火审批手续，不准进行焊、割。

3）、焊工不了解焊、割现场周围情况，不得进行焊、害叽4）、焊工不了解焊件内部是否安全时，不得进行焊、害叽5）、各种装过可燃气体、易燃液体和有毒物质的容器。

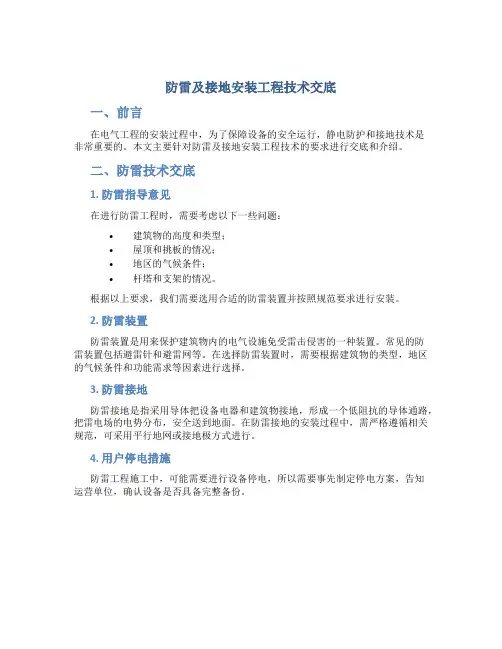

防雷及接地安装工程技术交底一、前言在电气工程的安装过程中，为了保障设备的安全运行，静电防护和接地技术是非常重要的。

本文主要针对防雷及接地安装工程技术的要求进行交底和介绍。

二、防雷技术交底1. 防雷指导意见在进行防雷工程时，需要考虑以下一些问题：•建筑物的高度和类型；•屋顶和挑板的情况；•地区的气候条件；•杆塔和支架的情况。

根据以上要求，我们需要选用合适的防雷装置并按照规范要求进行安装。

2. 防雷装置防雷装置是用来保护建筑物内的电气设施免受雷击侵害的一种装置。

常见的防雷装置包括避雷针和避雷网等。

在选择防雷装置时，需要根据建筑物的类型，地区的气候条件和功能需求等因素进行选择。

3. 防雷接地防雷接地是指采用导体把设备电器和建筑物接地，形成一个低阻抗的导体通路，把雷电场的电势分布，安全送到地面。

在防雷接地的安装过程中，需严格遵循相关规范，可采用平行地网或接地极方式进行。

4. 用户停电措施防雷工程施工中，可能需要进行设备停电，所以需要事先制定停电方案，告知运营单位，确认设备是否具备完整备份。

三、接地技术交底1. 设备接地设备接地的主要目的是保证设备外部金属外壳与大地之间具有一定电阻，以防止人员触电和漏电事故。

在设备接地时，需要考虑网点的距离、接地电阻值、接地方式等因素。

通常情况下，设备应采用独立接地方式。

2. 建筑物接地建筑物接地是指建筑物与大地之间的连接。

建筑物接地具有消除雷电场影响、消除静电荷和漏电流、降低干扰、防止电击等一系列功能。

在进行建筑物接地时，应根据建筑物的使用性质和子系统的功能要求等因素进行设计和优化，确保接地电阻值符合规范要求。

3. 接地电阻测试接地电阻测试是为了检查接地系统的连续可靠性，遵循抽样原则进行测试。

在接地电阻测试中，要保证测量数据的准确性，并根据规范进行分析和评估。

四、结语防雷及接地安装工程是电气工程中非常重要的一部分。

在进行施工前，需要对施工人员进行技能培训，确保施工质量符合规范要求。
