电力电缆线路交接试验规程.ppt

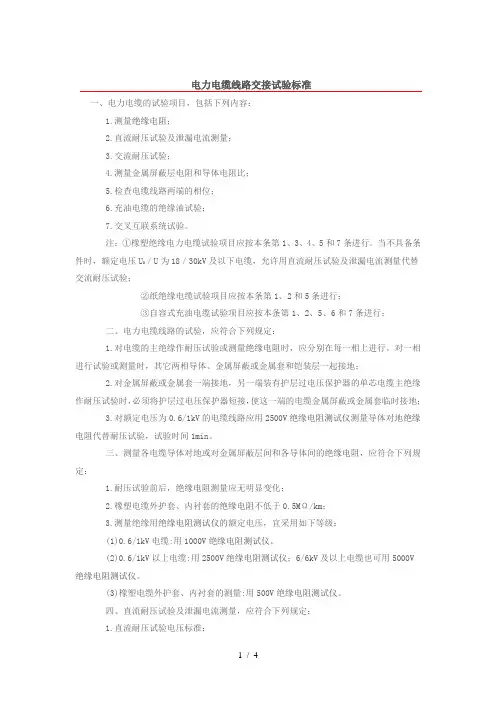

电力电缆线路交接试验标准一、电力电缆的试验项目，包括下列内容：1.测量绝缘电阻；2.直流耐压试验及泄漏电流测量；3.交流耐压试验；4.测量金属屏蔽层电阻和导体电阻比；5.检查电缆线路两端的相位；6.充油电缆的绝缘油试验；7.交叉互联系统试验。

注：①橡塑绝缘电力电缆试验项目应按本条第1、3、4、5和7条进行。

当不具备条件时，额定电压U0／U为18／30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验；②纸绝缘电缆试验项目应按本条第1、2和5条进行；③自容式充油电缆试验项目应按本条第1、2、5、6和7条进行；二、电力电缆线路的试验，应符合下列规定：1.对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。

对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；2.对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地；3.对额定电压为0.6/1kV的电缆线路应用2500V绝缘电阻测试仪测量导体对地绝缘电阻代替耐压试验，试验时间1min。

三、测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定：1.耐压试验前后，绝缘电阻测量应无明显变化；2.橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km；3.测量绝缘用绝缘电阻测试仪的额定电压，宜采用如下等级：(1)0.6/1kV电缆:用1000V绝缘电阻测试仪。

(2)0.6/1kV以上电缆:用2500V绝缘电阻测试仪；6/6kV及以上电缆也可用5000V绝缘电阻测试仪。

(3)橡塑电缆外护套、内衬套的测量:用500V绝缘电阻测试仪。

四、直流耐压试验及泄漏电流测量，应符合下列规定：1.直流耐压试验电压标准：(1)纸绝缘电缆直流耐压试验电压U t可采用下式计算，对于统包绝缘（带绝缘）：U t＝5×(U0＋U)／2对于分相屏蔽绝缘：U t＝5×U0(2)18／30kV及以下电压等级的橡塑绝缘电缆直流耐压试验电压应按下式计算：U t＝4×U0注:①上列各表中的U为电缆额定线电压；U0为电缆导体对地或对金属屏蔽层间的额定电压。

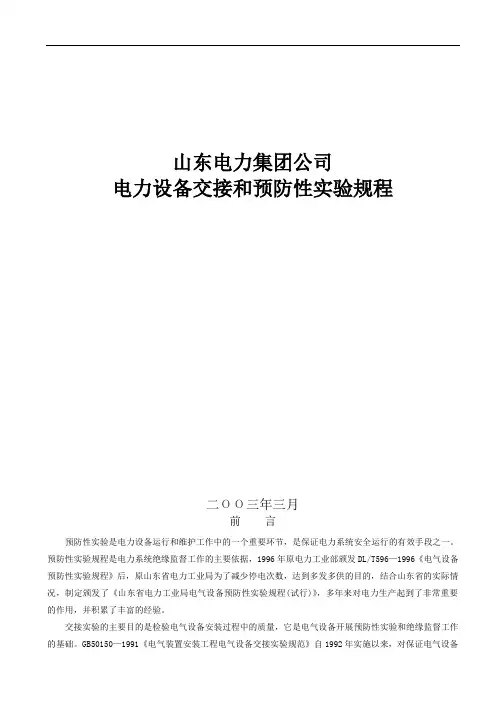

山东电力集团公司电力设备交接和预防性实验规程二ΟΟ三年三月前言预防性实验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性实验规程是电力系统绝缘监督工作的主要依据，1996年原电力工业部颁发DL/T596—1996《电气设备预防性实验规程》后，原山东省电力工业局为了减少停电次数，达到多发多供的目的，结合山东省的实际情况，制定颁发了《山东省电力工业局电气设备预防性实验规程(试行)》，多年来对电力生产起到了非常重要的作用，并积累了丰富的经验。

交接实验的主要目的是检验电气设备安装过程中的质量，它是电气设备开展预防性实验和绝缘监督工作的基础。

GB50150—1991《电气装置安装工程电气设备交接实验规范》自1992年实施以来，对保证电气设备安全可靠投入运行起了重要作用。

随着电力工业的迅速发展，新设备的大量涌现，实验技术不断更新与提高，原规程的某些内容已不能适应当前电力生产的需要。

特别是在执行预试规程和交接规范的过程中，由于交接规范10年来没有进行过修订，出现了交接规范比预试规范低的现象，给执行规范带来困难。

为此，2002年山东电力集团公司组织相关技术人员，在广泛征求意见的基础上，依据《电气设备预防性实验规程》和《电气装置安装工程电气设备交接实验规范》，结合山东电力集团公司的实际情况，编制了《电力设备交接和预防性实验规程》。

本规范经山东电力集团公司批准从2003年3月10日起实施。

本规范从生效之日起代替1997年山东省电力工业局颁发的《山东省电力工业局电气设备预防性实验规程(试行)》，凡其它规范、规定涉及电力设备交接和预防性实验的工程、内容、要求等与本规范有抵触的，以本规范为准。

本规范的附录A、附录B和附录H是规范的附录。

本规范的附录C、附录D、附录E、附录F、附录G、附录I、附录J和附录K是提示的附录。

目录1 范围 (4)2 引用规范 (4)3 定义、符号 (5)4 总则 (6)5 旋转电机 (7)6 电力变压器及电抗器 (18)7 互感器 (27)8 开关设备 (31)9 套管 (42)10 支柱绝缘子和悬式绝缘子 (43)11 电力电缆线路 (43)12 电容器 (49)13 绝缘油和六氟化硫气体 (57)14 避雷器 (57)15 母线 (59)16 二次回路 (60)17 1kV及以下的配电装置和电力布线 (60)18 1kV及以上的架空电力线路 (61)19 接地装置 (62)20 电除尘器 (64)21 低压电器 (66)附录A(规范的附录) 同步发电机定子绕组的交流实验电压、老化鉴定和硅钢片单位损耗 (67)附录B(规范的附录) 绝缘子的交流耐压实验电压规范 (70)附录C(提示的附录) 污秽等级与对应附盐密度值 (71)附录D(提示的附录) 橡塑电缆内衬层和外护套破坏进水的确定方法 (71)附录E(提示的附录) 橡塑电缆附件中金属层的接地方法 (72)附录F(提示的附录) 避雷器的电导电流值和工频放电电压值 (72)附录G(提示的附录) 油浸电力变压器绕组直流泄漏电流参考值 (73)附录H(规范的附录) 高压电气设备的工频耐压实验规范 (74)附录I(提示的附录) 发电机定子绕组端部手包绝缘表面电位测量的限值 (74)附录J(提示的附录) 电机定子绕组绝缘电阻值换算至运行温度时的换算系数 (75)附录K(提示的附录) 参考资料 (75)1 范围本规范规定了各种电力设备交接和预防性实验的工程、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

目录1范围2引用原则3定义、符号4总则5旋转电机6电力变压器及电抗器7互感器8开关设备9套管10支柱绝缘子和悬式绝缘子11电力电缆线路12电容器13绝缘油和六氟化硫气体14避雷器15母线16二次回路171kV及如下旳配电装置和电力布线181kV及以上旳架空电力线路19接地装置20电除尘器21低压电器附录A（原则旳附录）同步发电机定子绕组旳交流试验电压、老化鉴定和硅钢片单位损耗附录B（原则旳附录）绝缘子旳交流耐压试验电压原则附录C（提醒旳附录）污秽等级与相应附盐密度值附录D（提醒旳附录）橡塑电缆内衬层和外护套破坏进水确实定措施附录E（提醒旳附录）橡塑电缆附件中金属层旳接地措施附录F（提醒旳附录）避雷器旳电导电流值和工频放电电压值附录G（提醒旳附录）油浸电力变压器绕组支流泄露电流参照值附录H（原则旳附录）高压电气设备旳工频耐压试验原则附录I（提醒旳附录）发电机定子绕组端部手包绝缘表面电位测量旳限值附录J（提醒旳附录）电机定子绕组绝缘电阻值换算至运营温度时旳换算系数附录K（提醒旳附录）参照资料1范围本原则要求了多种电力设备交接和预防性试验旳项目、周期和要求，用以判断设备是否符合运营条件，预防设备损坏，确保安全运营。

本原则不合用于高压支流输电设备、矿用及其他特殊条件下使用旳电力设备，也不合用于电力系统旳继电保护装置、自动装置、测量装置等电气设备和安全用具。

进口设备和合资企业生产旳设备以该设备旳产品原则为基础，参照本原则执行。

２引用原则下列原则所涉及旳条文，经过在本原则中引用而构成为本原则旳条文。

本原则出版时，所示版本均为有效。

全部原则都会被修订，使用本原则旳各方应探讨使用下列原则最新版本旳可能性。

DL/T596－1996 电力设备预防性试验规程GB 50150—1991 电气装置安装工程电气设备交接试验原则GB/T 261—1983 石油产品闪点测量法GB/T 264—1983 石油产品酸值测量法GB/T 311—1997 高压输变电设备缘配合GB/T 507—1986 绝缘油介电强度测量法GB/T 511—1988 石油产品和添加剂机械杂质测量法GB 1094.1~.2—1996、GB 1094.3~.5 电力变压器GB 2536—1990 变压器油GB 5583—1985 互感器局部放电测量GB 5654—1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率旳测量GB 6450—1986 干式电力变压器GB/T 6541—1986 石油产品油对水界面张力测量法（圆环法）GB/T 7252—2023 变压器油中溶解气体分析和判断导则GB/T 722—2023 变压器油中溶解气体分析和判断导则GB 7328—1987 变压器和电抗器旳声级测量GB/T 7595—2023 运营中变压器油质量原则GB/T 7598—1987 运营中变压器油、汽轮机油水溶性酸测量法（比色法）GB/T 7599—1987 运营中变压器油、汽轮机油酸值测量法（BTB法）GB 7600—1987 运营中变压器油水分含量测量法（库仑法）GB 7601—1987 运营中变压器油水分含量测量法（气相色谱法）GB/T 17623—1998 绝缘油中溶解气体组分含量旳气相色谱测定法GB 9326.1~.5—1988 交流330kV及如下油纸绝缘自容式充油电缆及附件GB 11022—1989 高压开关设备和控制设备原则旳共用技术条件GB 11023—1989 高压开关设备六氟化硫气体密封试验导则GB 11032—2023 交流无间隙金属氧化物避雷器GB 12023—1989 工业六氟化硫DL/T 421—1991 绝缘油体积电阻率测量法DL/T 423—1991 绝缘油中含气量测量—真空压差法DL/T 429.9—1991 电力系统油质试验措施绝缘油介电强度测量法DL/T 450—1991 绝缘油中含气量旳测量措施（二氧化碳洗脱法）DL/T 459—2023 电力系统直流电源柜订货技术条件DL/T 492—1992 发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T 593—1996 高压开关设备旳共用订货技术导则SH 0040—1991 超高压变压器油SH 0351—1992 断路器油3 定义、符号3.1 预防性试验为了发觉运营中设备旳隐患，预防发生事故或设备损坏，对设备进行旳检验、试验或监测，也涉及取油样或气样进行旳试验。

电力电缆工程试验规范1. 引言电力电缆是电力系统中不可或缺的基本设备，其质量和可靠性对电力系统的安全运行起着至关重要的作用。

为了保证电力电缆工程的质量，减少故障，确保运行安全，制定本试验规范。

2. 试验前准备2.1 设备准备•试验设备：包括绝缘测试仪、局部放电检测仪、直流电阻测试仪等。

•安全设备：包括绝缘手套、绝缘靴、绝缘衣等。

2.2 试验样品准备•样品应符合国家相关标准，并经过验收合格。

•样品准备应注意保护好外皮，避免破损。

3. 试验内容和要求3.1 绝缘电阻测试•目的：检测电缆绝缘情况及其质量。

•方法：采用直流或交流方法进行测试。

•要求：绝缘电阻不得小于规定值。

3.2 交流耐压试验•目的：检测电缆绝缘是否能承受额定电压下的耐压试验。

•方法：采用交流电源进行试验，电压持续一段时间后逐渐增加，直至达到规定值。

•要求：试验过程中不得发生击穿或闪络现象。

3.3 局部放电试验•目的：检测电缆绝缘是否存在局部放电现象，评估其绝缘质量。

•方法：采用局部放电检测仪进行试验，通过监测电缆绝缘中的局部放电活动进行评估。

•要求：局部放电等级应符合相关标准。

3.4 直流电阻测量•目的：测量电缆的直流电阻，判断导体的接头是否接触良好。

•方法：采用直流电阻测试仪，按照规定的方式进行测量。

•要求：导体的接头应有稳定的接触电阻。

3.5 高压试验•目的：检测电缆绝缘是否能承受额定电压下的高压试验。

•方法：采用高压试验仪进行试验，电压持续一段时间后逐渐增加，直至达到规定值。

•要求：试验过程中不得发生击穿或闪络现象。

4. 试验记录和评定4.1 试验记录•对每项试验进行记录，包括试验日期、试验设备、试验结果等。

•试验记录应保存至少两年。

4.2 试验评定•每项试验的结果进行评定，根据标准对试验结果进行判定。

•试验合格的样品方可使用，不合格的样品应进行重新试验或更换。

5. 试验安全措施•在进行试验前，应进行必要的安全培训。

•试验过程中，操作人员应佩戴好相应的个人防护用具。

目录1范围2引用标准3定义、符号4总则5电力变压器及电抗器6互感器7开关设备8套管9支柱绝缘子和悬式绝缘子10电力电缆线路11电容器12绝缘油和六氟化硫气体13避雷器14母线15二次回路161kV及以下的配电装置和电力布线171kV及以上的架空电力线路18接地装置19电除尘器20低压电器附录B（标准的附录）绝缘子的交流耐压试验电压标准附录E（提示的附录）橡塑电缆附件中金属层的接地方法附录F（提示的附录）避雷器的电导电流值和工频放电电压值附录H（标准的附录）高压电气设备的工频耐压试验标准附录K（提示的附录）参考资料1范围本标准规定了各种电力设备交接和预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准不适用于高压支流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。

进口设备和合资企业生产的设备以该设备的产品标准为基础，参照本标准执行。

２引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

DL/T596－1996 电力设备预防性试验规程GB/T 507—1986 绝缘油介电强度测量法GB 1094.1~.2—1996、GB 1094.3~.5 电力变压器GB 5583—1985 互感器局部放电测量GB 6450—1986 干式电力变压器3 定义、符号3.1 预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

３.２在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。

3.3带电测量对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。

3.4绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。

电力电缆试验规范
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
高压电力电缆试验报告
试验日期：年月日
试验人员：试验负责人：
低压馈电线路（电缆）试验记录
电力电缆试验规程
第1条电力电缆的试验项目如下：
一、测量绝缘电阻；
二、直流耐压试验并测量泄漏电流；
三、检查电缆线路的相位。

第2条测量绝缘电阻。

绝缘电阻值不作规定。

第3条直流耐压试验并测量泄漏电流。

一、直流耐压试验标准见表1。

1、电力电缆直流耐压试验标准表1
表中：Ｕ为标准电压等级的电压。

2、电除尘器用直流电缆敷设后的直流试验电压为2倍额定电压，试验持续时间为10分钟；
3、交流单芯电缆的护层绝缘试验标准，按订货协议进行。

二、试验时，试验电压可分4～6阶段均匀升压，每阶段停留1分钟，并读取泄漏电流值。

测量时应消除杂散电流的影响；
三、粘性油浸纸绝缘电缆泄漏电流的三相不平衡系数不大于2；当10千伏及以上电缆的泄漏电流不大于20微安、6千伏及以下电缆泄漏电流小大10微安时，不平衡系数不作规定；充油、橡胶、塑料绝缘电缆的不平衡系数也不作规定；
四、泄漏电流只作为判断绝缘情况的参考，不作为决定是否能投入运行的标准；
五、电缆漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：
1、泄漏电流很不稳定；
2、泄漏电流随试验电压升高急剧上升；
3、泄漏电流随试验时间延长有上升现象；
第4条检查电缆线路的相位。

两端相位应一致，并与电网相位符合。

电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录。

目录1 总则2 旋转电机3 电力变压器及电抗器（消弧线圈）4 互感器5 开关设备6 套管7 支柱绝缘子和悬式绝缘子8 电力电缆线路9 绝缘油和六氟化硫气体10 避雷器11 母线12 二次回路13 1KV及以下的配电装置和电力馈线14 接地装置15 电除尘器附录A 同步发电机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B 绝缘子的交流耐压试验电压标准附录C 污秽等级与对应附盐密度值（参考件）附录D 橡塑电缆内衬层和外护套破坏进水的确定方法（参考件）附录E 橡塑电缆附件中金属层的接地方法（参考件）附录F 避雷器的电导电流值和工频放电电压值（参考件）附录G 高压电气设备的工频耐压试验电压标准附录H 电力变压器的交流试验电压附录I 油浸电力变压器绕组直流泄漏电流参考值1 总则1.1 电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。

依据电力部DL/T596-1996《电力设备预防性试验规程》、GB50150-1791《电气装置安装工程电气设备交接试验标准》及华北电网有限公司《电力设备交接和预防性试验规程》（2005），结合公司多年来实践的具体情况，特制定本规程。

1.2 本规程所规定的各项试验标准，是电力设备绝缘监督工作的基本要求，也是电力设备全过程管理工作的重要组成部分。

在设备的验收、维护、检修工作中必须坚持以预防为主，积极地对设备进行维护，使其能长期安全、经济运行。

1.3 对试验结果必须进行全面地、历史地综合分析和比较，即要对照历次试验结果，也要对照同类设备或不同相别的试验结果，根据变化规律和趋势，经全面分析后作出判断。

1.4 本规程规定了各种电力设备的交接和预防性试验的项目、周期和要求。

倘遇特殊情况而不能执行本规程有关规定时，如延长设备的试验周期、降低试验标准、删减试验项目以及判断设备能否投入运行等，应由分厂报至分公司安技处，由分公司安技处组织人员讨论，形成初步意见后报安全副总批准。

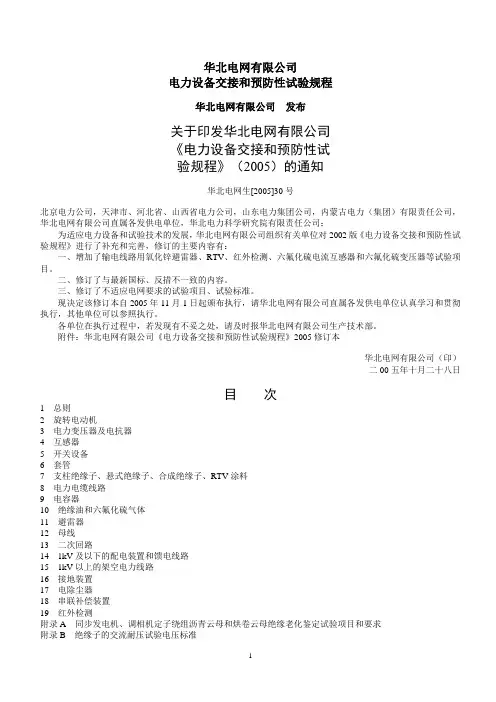

华北电网有限公司电力设备交接和预防性试验规程华北电网有限公司发布关于印发华北电网有限公司《电力设备交接和预防性试验规程》（2005）的通知华北电网生[2005]30号北京电力公司，天津市、河北省、山西省电力公司，山东电力集团公司，内蒙古电力（集团）有限责任公司，华北电网有限公司直属各发供电单位，华北电力科学研究院有限责任公司：为适应电力设备和试验技术的发展，华北电网有限公司组织有关单位对2002版《电力设备交接和预防性试验规程》进行了补充和完善，修订的主要内容有：一、增加了输电线路用氧化锌避雷器、RTV、红外检测、六氟化硫电流互感器和六氟化硫变压器等试验项目。

二、修订了与最新国标、反措不一致的内容。

三、修订了不适应电网要求的试验项目、试验标准。

现决定该修订本自2005年11月1日起颁布执行，请华北电网有限公司直属各发供电单位认真学习和贯彻执行，其他单位可以参照执行。

各单位在执行过程中，若发现有不妥之处，请及时报华北电网有限公司生产技术部。

附件：华北电网有限公司《电力设备交接和预防性试验规程》2005修订本华北电网有限公司（印）二00五年十月二十八日目次1总则2旋转电动机3电力变压器及电抗器4互感器5开关设备6套管7支柱绝缘子、悬式绝缘子、合成绝缘子、RTV涂料8电力电缆线路9电容器10绝缘油和六氟化硫气体11避雷器12母线13二次回路141kV及以下的配电装置和馈电线路151kV以上的架空电力线路16接地装置17电除尘器18串联补偿装置19红外检测附录A同步发电机、调相机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B绝缘子的交流耐压试验电压标准附录C污秽等级与对应附盐密度值附录D橡塑电缆内衬层和外护套被破坏进水确定方法附录E橡塑电缆附件中金属层的接地方法附录F避雷器的电导电流值和工频放电电压值附录G高压电气设备的工频耐压试验电压标准附录H电力变压器的交流试验电压附录I油浸电力变压器绕组直流泄漏电流参考值附录J合成绝缘子和RTV涂料憎水性测量方法及判断准则附录K气体绝缘金属封闭开关设备老炼实验方法附录L断路器回路电阻厂家标准1总则1.1电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。

福建省电力有限公司企业标准电力设备交接和预防性试验规程（试行）福建省电力有限公司发布目次目次............................................................. 错误！未指定书签。

前言............................................................ 错误！未指定书签。

1 范围............................................................... 错误！未指定书签。

2 规范性引用文件..................................................... 错误！未指定书签。

3 定义、符号......................................................... 错误！未指定书签。

4 总则............................................................... 错误！未指定书签。

5 电力变压器及电抗器................................................ 错误！未指定书签。

6 互感器............................................................ 错误！未指定书签。

7 开关设备.......................................................... 错误！未指定书签。

8 套管.............................................................. 错误！未指定书签。

9 支柱绝缘子和悬式绝缘子............................................. 错误！未指定书签。

电力电缆线路交接试验标准一、电力电缆的试验项目，包括下列内容：1.测量绝缘电阻；2.直流耐压试验及泄漏电流测量；3.交流耐压试验；4.测量金属屏蔽层电阻和导体电阻比；5.检查电缆线路两端的相位；6.充油电缆的绝缘油试验；7.交叉互联系统试验。

注：①橡塑绝缘电力电缆试验项目应按本条第1、3、4、5和7条进行。

当不具备条件时，额定电压U0／U为18／30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验；②纸绝缘电缆试验项目应按本条第1、2和5条进行；③自容式充油电缆试验项目应按本条第1、2、5、6和7条进行；二、电力电缆线路的试验，应符合下列规定：1.对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。

对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；2.对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地；3.对额定电压为0.6/1kV的电缆线路应用2500V绝缘电阻测试仪测量导体对地绝缘电阻代替耐压试验，试验时间1min。

三、测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定：1.耐压试验前后，绝缘电阻测量应无明显变化；2.橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km；3.测量绝缘用绝缘电阻测试仪的额定电压，宜采用如下等级：(1)0.6/1kV电缆:用1000V绝缘电阻测试仪。

(2)0.6/1kV以上电缆:用2500V绝缘电阻测试仪；6/6kV及以上电缆也可用5000V绝缘电阻测试仪。

(3)橡塑电缆外护套、内衬套的测量:用500V绝缘电阻测试仪。

四、直流耐压试验及泄漏电流测量，应符合下列规定：1.直流耐压试验电压标准：(1)纸绝缘电缆直流耐压试验电压U t可采用下式计算，对于统包绝缘（带绝缘）：U t＝5×(U0＋U)／2对于分相屏蔽绝缘：U t＝5×U0(2)18／30kV及以下电压等级的橡塑绝缘电缆直流耐压试验电压应按下式计算：U t＝4×U0注:①上列各表中的U为电缆额定线电压；U0为电缆导体对地或对金属屏蔽层间的额定电压。

电力电缆交接规程制度范本一、目的和适用范围为确保电力电缆交接过程的顺利进行，保证电缆运行安全可靠，制定本规程。

本规程适用于电力系统中10kV～500kV交联聚乙烯绝缘电力电缆的交接、验收、运行、维护和检修工作。

二、交接准备1. 电缆及附件应符合国家或行业标准，出厂时应具备产品质量证明书、试验报告等技术文件。

2. 电缆敷设前应进行外观检查，检查电缆是否有损伤、变形、漏气等现象。

3. 电缆附件应安装齐全，包括终端头、接头、接地线、标志牌等。

4. 电缆敷设过程中应保持电缆清洁、干燥，避免电缆受到机械损伤、化学腐蚀等影响。

5. 电缆敷设完毕后，应进行绝缘测试、直流电阻测试等检查，确保电缆线路质量符合要求。

三、交接验收1. 交接验收应由项目法人、施工单位、运维单位等相关方共同参与。

2. 交接验收前，施工单位应向运维单位提供电缆线路的施工资料、试验报告等技术文件。

3. 运维单位应组织专业人员进行交接验收，验收内容包括：电缆线路的完整性、电缆附件的安装质量、电缆线路的绝缘性能等。

4. 交接验收合格后，运维单位应签字确认，并办理交接手续。

四、运行维护1. 运维单位应建立健全电缆线路的运行维护制度，明确责任人和运行维护要求。

2. 运维单位应定期对电缆线路进行巡检，发现问题及时处理，确保电缆线路安全可靠运行。

3. 运维单位应定期对电缆附件进行维护和检修，确保附件处于良好状态。

4. 运维单位应定期对电缆线路进行绝缘测试、直流电阻测试等检查，及时发现并处理潜在问题。

5. 运维单位应建立健全电缆线路的运行记录和缺陷记录，便于分析电缆线路的运行状况。

五、故障处理1. 电缆线路发生故障时，运维单位应立即组织人员进行应急处理，确保人身安全和设备安全。

2. 故障处理过程中，应遵循安全规程和操作规程，防止故障扩大。

3. 故障处理完毕后，运维单位应进行故障原因分析，并提出改进措施，防止类似故障再次发生。

六、培训和考核1. 运维单位应对电缆线路的运行维护人员进行培训，提高其业务水平和操作技能。

高压电力电缆试验报告
第1页
低压馈电线路（电缆）试验记录
第1页
第1页
电力电缆试验规程
第1条 电力电缆的试验项目如下： 一、测量绝缘电阻；
二、直流耐压试验并测量泄漏电流； 三、检查电缆线路的相位。

第2条 测量绝缘电阻。

绝缘电阻值不作规定。

第3条 直流耐压试验并测量泄漏电流。

一、直流耐压试验标准见表1。

1、电力电缆直流耐压试验标准 表
1
表中：Ｕ为标准电压等级的电压。

2、电除尘器用直流电缆敷设后的直流试验电压为2倍额定电压，试验持续时间为10分钟；
3、交流单芯电缆的护层绝缘试验标准，按订货协议进行。

二、试验时，试验电压可分4～6阶段均匀升压，每阶段停留1分钟，并读取泄漏电流值。

测量时应消除杂散电流的影响；
三、粘性油浸纸绝缘电缆泄漏电流的三相不平衡系数不大于2；当10千伏及以上电缆的泄漏电流不大于20微安、6千伏及以下电缆泄漏电流小大10微安时，不平衡系数不作规定；充油、橡胶、塑料绝缘电缆的不平衡系数也不作规定；
四、泄漏电流只作为判断绝缘情况的参考，不作为决定是否能投入运行的标准； 五、电缆漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：
1、泄漏电流很不稳定；
2、泄漏电流随试验电压升高急剧上升；
3、泄漏电流随试验时间延长有上升现象；
第4条检查电缆线路的相位。

两端相位应一致，并与电网相位符合。

第2页
电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录
第3页。
