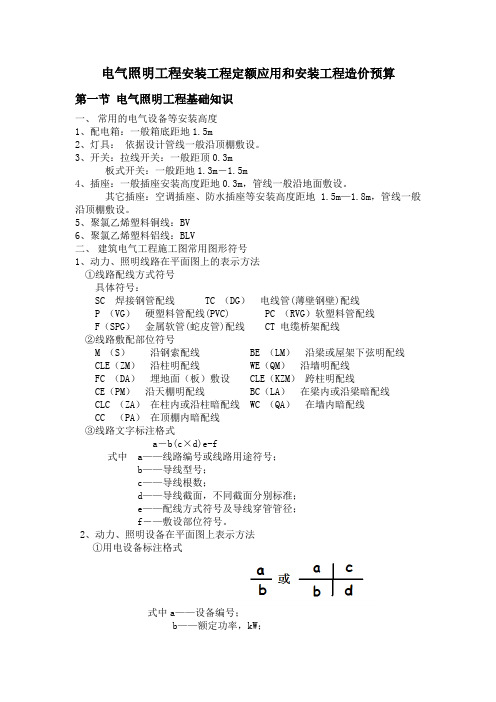

电气照明工程安装工程定额应用和安装工程造价预算第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。
3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。
其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。
5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线②线路敷配部位符号M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线 WE（QM）沿墙明配线FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线③线路文字标注格式a－b(c×d)e-f式中 a——线路编号或线路用途符号；b——导线型号；c——导线根数；d——导线截面，不同截面分别标准；e——配线方式符号及导线穿管管径；f－—敷设部位符号。
2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a——设备编号；b——额定功率，kW；c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。
②电力和照明配电箱标注格式当需要标注引入线规格时为：式中 a——设备编号b——设备型号；c——设备功率，kW；d——导线型号；e——导线根数；f——导线截面，mm2；g——导线敷设方式及部位。
③灯具的标注方法若为吸顶灯则为：式中 a——灯具数量；b——灯具型号或编号；c——每盏照明灯具的灯泡(管)数量；d——灯泡(管)容量，W；e——灯泡(管)安装高度，m；f－—灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。
建筑电气照明系统工程计价（08定额）定额列项与工程量计算一、进户线工程量计算进户方式有：架空进户、电缆进户，常采用电缆进户的方式。
电缆进户的列项与工程量计算如下： 1、电缆直埋于地适用范围：适用于铠装电缆，如VV22、YJV22等。
施工程序：测位划线→挖方→铺砂→敷设电缆→铺砂盖砖→回填→清理现场→电缆头制安 →电缆绝缘测试注意：当直埋电缆穿过道路、水沟、建筑物基础时必须穿管保护！ 电缆直埋于地祥图： 定额列项*电缆沟挖填方 *铺砂盖砖 *电缆敷设*电力电缆终端头制作与安装 *电缆绝缘测试 （1）电缆沟挖填方见定额第二册，定额计量单位：m3 定额编号 03020542 一般土沟 03020543 含建筑垃圾土 03020544 泥水土 03020545 石方如果没有特殊指明，一般套用“03020542”定额！ 1~2根电缆直埋1~2根电缆直埋土方量 0.45m3/m 每增加一根电缆600400900砂电缆砖块回填土增土方量 0.153m3/m问题：三根电缆直埋，电缆沟每米土方量等于多少？四根呢？电缆沟土方量=每米土方量×沟长每米土方量单位：m3/m沟长单位：m，沟长现场定（2）电缆沟铺砂盖砖定额计量单位：100m按覆盖的材料不同分有砖块与保护板子目注意：如果沟内敷设1~2根电缆，则直接套用03020551与03020553定额；如果电缆根数超过2根，则按1~2根的定额计算后，还要另计增加根数的定额价。
电缆沟铺砂盖砖工程量=沟长定额单位是100m（3）电缆敷设定额计量单位：100m。
按电缆导电芯金属材质、单芯截面的不同划分子目。
注意：电缆敷设定额内均按三芯考虑（包括三芯连地，即四芯）。
五芯电缆定额乘以系数1.3；六芯电缆定额乘以系数1.6；单芯电缆敷设按同截面电缆者基价×0.67。
电缆工程量计算序号项目预留长度(附加) 说明1 电缆敷设弛度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进人变电所 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上(下)预留按实际计算4 电力电缆端头 1.5 m 检修余量最小值5 电缆中间接头盒两端各留2.0m 检修余量最小值6 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸7 高压开关柜及低压配电盘、箱 2.Om 高低压柜盘下有电缆沟的可采用，无电缆沟的则根据实际情况计算8 电缆至电动机O.5 m 从电机接线盒起算9 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度10 挂墙配电箱按半周长计例题设下图沟水平长50m，配电箱底边距地高度1.4米，配电箱的高为0.6米，长为0.8米，计算电缆敷设工程量。
