步进电动机的工作原理及特点随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。
研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。
1 步进电机概述步进电动机又称脉冲电动机或阶跃电动机，国外一般称为Steppingmotor、Pulse motor或Stepper servo，其应用发展已有约80年的历史。
步进电机是一种把电脉冲信号变成直线位移或角位移的控制电机，其位移速度与脉冲频率成正比，位移量与脉冲数成正比。
步进电机在结构上也是由定子和转子组成，可以对旋转角度和转动速度进行高精度控制。
当电流流过定子绕组时，定子绕组产生一矢量磁场，该矢量场会带动转子旋转一角度，使得转子的一对磁极磁场方向与定子的磁场方向一着该磁场旋转一个角度。
因此，控制电机转子旋转实际上就是以一定的规律控制定子绕组的电流来产生旋转的磁场。
每来一个脉冲电压，转子就旋转一个步距角，称为一步。
根据电压脉冲的分配方式，步进电机各相绕组的电流轮流切换，在供给连续脉冲时，就能一步一步地连续转动，从而使电机旋转。
步进电机每转一周的步数相同，在不丢步的情况下运行，其步距误差不会长期积累。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，同时步进电机只有周期性的误差而无累积误差，精度高，步进电动机可以在宽广的频率围通过改变脉冲频率来实现调速、快速起停、正反转控制等，这是步进电动机最突出的优点[1]。
正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电动机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。
由于步进电动机能直接接收数字量的输入，所以特别适合于微机控制。
2国外的研究概况步进电机是国外发明的。
中国在文化大革命中已经生产和应用，例如、、、、都生产，而且都在各行业使用，驱动电路所有半导体器件都是完全国产化的，当时是全分立元器件构成的逻辑运算电路，还有电容耦合输入的计数器，触发器，环形分配器。
步进电机和丝杠导程计算摘要：一、步进电机和丝杠概述1.步进电机的定义和作用2.丝杠的定义和作用二、步进电机和丝杠导程计算1.步进电机转一圈的步数计算2.丝杠导程的计算公式3.丝杠导程与步进电机步数的关系三、步进电机和丝杠实际应用中的计算1.计算步进电机和丝杠的配合参数2.实际案例分析四、总结1.步进电机和丝杠导程计算的重要性2.计算过程中应注意的问题正文：一、步进电机和丝杠概述步进电机是一种将电脉冲信号转换为精确旋转运动的电机。
它具有结构简单、运行可靠、精度高等特点，被广泛应用于各种自动化设备和仪器中。
丝杠是连接步进电机和负载的一种传动装置，通过螺纹的配合实现转动与线性运动的转换。
二、步进电机和丝杠导程计算1.步进电机转一圈的步数计算步进电机每接收一个脉冲信号，就会转动一个固定的角度。
这个角度被称为步距角。
步进电机转一圈的步数n 可以通过以下公式计算：= 360° / 步距角（°/pulse）2.丝杠导程的计算公式丝杠导程是指丝杠每转一圈，负载轴前进的距离。
它可以通过以下公式计算：导程= π × 螺纹直径/ 螺纹每毫米的牙数3.丝杠导程与步进电机步数的关系在实际应用中，步进电机的步数应与丝杠导程相匹配，以确保负载轴能够准确地跟随步进电机的运动。
两者之间的关系为：步数= 导程× 每转圈数三、步进电机和丝杠实际应用中的计算1.计算步进电机和丝杠的配合参数在实际应用中，需要根据负载轴的移动距离和运动速度，选择合适的步进电机和丝杠。
首先计算步进电机的步数，然后根据步数选择合适的丝杠导程。
2.实际案例分析假设一个负载轴需要移动100mm，运动速度为10mm/s。
我们可以先计算出需要的步数：步数= 移动距离/ 运动速度= 100mm / 10mm/s = 10接下来，根据步数选择合适的丝杠导程。
假设我们选择了一款步进电机，其步距角为1.8°/pulse。
那么，这款电机每转一圈需要接收的脉冲数为：= 360° / 1.8°/pulse ≈ 200根据步数和每圈的脉冲数，可以计算出需要的丝杠导程：导程= 步数× π × 螺纹直径/ 螺纹每毫米的牙数= 10 × π × 20mm / 8mm/mm≈ 78.5mm四、总结步进电机和丝杠导程计算在实际应用中具有重要意义，它关系到负载轴能否准确地跟随步进电机的运动。
步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而到达准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而到达调速的目的。
步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。
虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及电脑等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。
随着微电子和电脑技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。

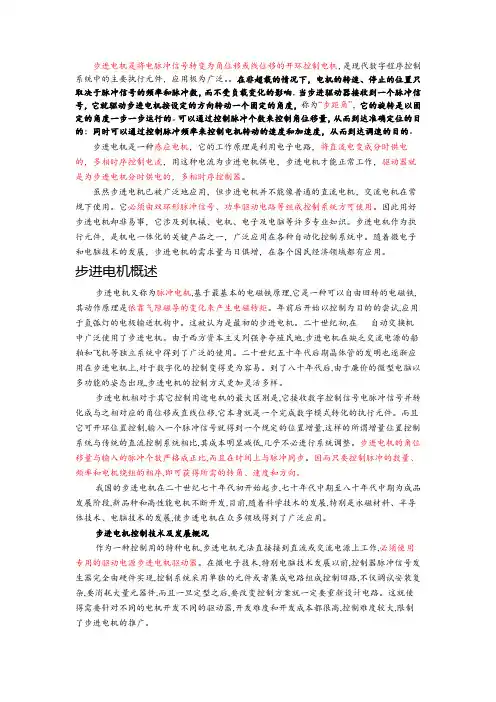

步进电机概述步进电机又称为脉冲电机,基于最基本的电磁铁原理,它是一种可以自由回转的电磁铁,其动作原理是依靠气隙磁导的变化来产生电磁转矩。
年前后开始以控制为目的的尝试,应用于氢弧灯的电极输送机构中。
这被认为是最初的步进电机。
二十世纪初,在自动交换机中广泛使用了步进电机。
由于西方资本主义列强争夺殖民地,步进电机在缺乏交流电源的船舶和飞机等独立系统中得到了广泛的使用。
二十世纪五十年代后期晶体管的发明也逐渐应用在步进电机上,对于数字化的控制变得更为容易。
到了八十年代后,由于廉价的微型电脑以多功能的姿态出现,步进电机的控制方式更加灵活多样。
步进电机相对于其它控制用途电机的最大区别是,它接收数字控制信号电脉冲信号并转化成与之相对应的角位移或直线位移,它本身就是一个完成数字模式转化的执行元件。
