步进电机的分类及其工作原理

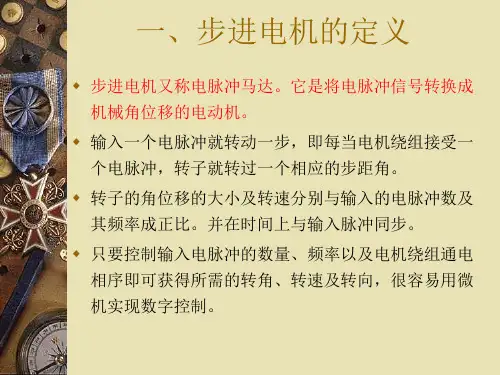

步进电机工作原理步进电机是一种将电脉冲信号转化为机械转动的电动机。

它具有精确的位置控制、高转矩和快速响应的特点，被广泛应用于自动化控制系统中。

步进电机的工作原理基于磁场与电流之间的相互作用。

它由一个或多个定子线圈和一个旋转的转子组成，通过控制定子线圈通电和断电来实现精确的旋转运动。

1. 简介步进电机可以分为两种类型：永磁式步进电机和混合式步进电机。

永磁式步进电机由一个旋转的永磁体和一组定子线圈组成，通过改变定子线圈中的电流方向来控制旋转方向。

混合式步进电机结合了永磁式和可变磁阻式两种原理，具有更高的分辨率和更大的扭矩。

2. 工作原理步进电机通过在定子线圈中施加脉冲信号来实现旋转运动。

每个脉冲信号使得定子线圈中产生一个特定的磁场方向，这个磁场将与转子上的磁场相互作用，从而产生转矩。

步进电机的转子上通常有一组磁极，每个极对应一个角度。

当脉冲信号施加在定子线圈上时，定子线圈中的电流会在磁铁中产生一个特定的磁场。

这个磁场与转子上的磁极相互作用，使得转子旋转到一个新的角度。

3. 步进角和步进模式步进电机的旋转是按照一定的角度进行的，这个角度称为步进角。

步进角取决于步进电机的结构和驱动方式。

常见的步进电机有1.8度、0.9度和0.45度等。

步进电机可以以不同的方式工作，称为步进模式。

常见的步进模式有全步进模式（Full Step）、半步进模式（Half Step）和微步进模式（Microstep）等。

在全步进模式下，每个脉冲信号使得转子旋转一个完整的步进角；在半步进模式下，每个脉冲信号使得转子旋转半个步进角；在微步进模式下，每个脉冲信号使得转子旋转一个更小的角度。

4. 驱动电路步进电机需要一个驱动电路来控制定子线圈的通断。

常见的驱动电路有双极性和单极性两种。

双极性驱动电路使用H桥电路来实现正反转。

它通过控制四个开关的状态来改变定子线圈中的电流方向，从而控制旋转方向。

双极性驱动电路简单可靠，适用于大多数步进电机。

步进电机的分类;简述步进电机的工作原理一、引言步进电机是一种将电脉冲信号转换成角位移的电动机，广泛应用于打印机、数控机床、纺织、医疗器械、精密仪器仪表等设备中。

本文将围绕步进电机的分类和工作原理展开讨论，通过深度和广度兼具的分析，帮助读者更好地理解和应用步进电机。

二、步进电机的分类1. 按照工作原理分类步进电机可以根据其工作原理分为磁性、霍尔效应和混合式步进电机。

其中，磁性步进电机主要由永磁体和电磁线圈构成，它的工作原理是利用电磁线圈中产生的磁场与永磁体磁场之间的吸引和排斥作用来实现转动。

霍尔效应步进电机则是利用霍尔元件检测转子位置而进行步进运动。

混合式步进电机则是将两种原理进行了有机结合，综合了两者的优点，具有较高的精度和扭矩。

2. 按照结构分类步进电机根据结构不同也可分为单转子步进电机和双转子步进电机。

单转子步进电机结构简单，适用于一般的定位应用；双转子步进电机通过在转子上添加转子齿和隔板，可以大大提高定位精度和抗负载能力，适用于高端控制系统。

三、步进电机的工作原理步进电机的工作原理可以简单概括为根据控制信号实现电磁线圈的通断来控制转子旋转。

具体来说，通过电流控制，电磁线圈产生的磁场与永磁体间不断吸引和排斥，从而实现转子的旋转。

步进电机的角位移是由电脉冲信号的频率和数量决定的，不同的驱动方式会影响步进电机的运动特性，通常可采用全步进、半步进和微步进等方式。

四、结论与展望通过对步进电机的分类和工作原理的深度和广度兼具的讨论，相信读者已经对步进电机有了更清晰的理解。

在今后的应用中，我们还可以深入研究步进电机的控制技术、驱动方式以及在不同领域的应用案例，以期更好地发挥步进电机的优势作用。

步进电机作为一种精密定位设备，必将在工业自动化领域发挥越来越重要的作用。

个人观点和理解：在我看来，步进电机作为一种精密定位设备，在工业生产和日常生活中扮演着非常重要的角色。

其高精度、高可靠性的特点使其在自动控制系统中得到广泛应用。

步进电机结构及工作原理步进电机是一种特殊的电动机，它可以通过电脉冲控制精确地旋转一定角度，并且不需要传统的反馈系统。

步进电机主要由定子、转子和控制电路组成。

1. 定子步进电机的定子通常由两个或多个绕组组成，每个绕组都被连接到一个相位驱动器上。

这些绕组被排列在定子上，并且相互之间呈90度的偏移角度。

当驱动器向一个绕组发送脉冲时，该绕组会产生一个磁场，吸引转子中的磁铁。

2. 转子步进电机的转子通常由磁铁或永磁体构成。

当定子中的绕组被激活时，它们会产生一个磁场，吸引或排斥转子中的磁铁。

这种作用力使得转子沿着旋转方向移动一定角度。

3. 控制电路步进电机的控制电路通常由微处理器、计数器和驱动器构成。

微处理器负责计算出需要发送给驱动器的脉冲序列，并将其发送到计数器中进行计数。

当计数器达到预设值时，它会向驱动器发送一个脉冲，激活定子中的绕组。

工作原理：步进电机的工作原理基于磁场的相互作用。

当定子中的绕组被激活时，它们会产生一个磁场，吸引或排斥转子中的磁铁。

这种作用力使得转子沿着旋转方向移动一定角度。

每次激活定子中的一个绕组都会使得转子旋转一定角度，这个角度通常称为步进角。

步进电机可以通过改变脉冲序列和频率来控制旋转速度和方向。

当需要逆时针旋转时，只需要改变脉冲序列的顺序即可。

此外，步进电机还可以通过微处理器控制来实现精确的位置控制和速度调节。

总结：步进电机是一种特殊的电动机，它可以通过电脉冲控制精确地旋转一定角度，并且不需要传统的反馈系统。

步进电机主要由定子、转子和控制电路组成。

当驱动器向一个绕组发送脉冲时，该绕组会产生一个磁场，吸引或排斥转子中的磁铁。

这种作用力使得转子沿着旋转方向移动一定角度。

步进电机可以通过改变脉冲序列和频率来控制旋转速度和方向，并且可以通过微处理器控制来实现精确的位置控制和速度调节。

步进电机结构及原理
步进电机是一种将电脉冲信号转变为角位移或线位移的开环控制元件。

它利用电磁学原理，将电能转换为机械能。

其结构通常包括前后端盖、轴承、中心轴、转子铁芯、定子铁芯、定子组件、波纹垫圈和螺钉等部分。

步进电机的工作原理基于电磁感应定律。

当施加在电机线圈上的电脉冲信号产生磁场时，磁场与定子铁芯相互作用产生转矩，驱动转子旋转。

通过控制施加在电机线圈上的电脉冲顺序、频率和数量，可以实现对步进电机的转向、速度和旋转角度的控制。

每接收一个脉冲信号，步进电机就按设定的方向转动一个固定的角度，称为“步距角”，其旋转是以固定的角度一步一步运行的。

步进电机具有一些显著的特点。

首先，它们是开环控制系统的一部分，这意味着它们不依赖于位置反馈来调节运动。

其次，步进电机具有高精度的定位能力，这使得它们在需要精确控制位置的应用中非常有用。

此外，步进电机可以在不同的负载条件下保持恒定的速度，因为电机的转速只取决于脉冲信号的频率，而不受负载变化的影响。

总的来说，步进电机是一种功能强大且适应性强的电机类型，广泛应用于各种需要精确控制位置和速度的场合。

如需了解更多信息，建议咨询电机方面的专家或查阅相关专业书籍。

步进电机的工作原理步进电机是一种常用的电机类型，其工作原理是通过电磁定位原理和磁场切换实现转动。

步进电机具有精度高、输出扭矩大、运行顺畅等特点，被广泛应用于各种机械设备和工业自动化系统中。

以下是关于步进电机工作原理的详细介绍。

一、电磁定位原理1.1 电磁定位的基本概念电磁定位是步进电机的核心工作原理，它通过控制电流大小和方向来实现电机的定位和转动。

在步进电机中，电流会通过定子和转子之间的绕组，产生磁场力，从而导致转子的运动。

1.2 磁铁和绕组步进电机通常由铁芯、定子和转子组成。

铁芯上有多个绕组，根据需要可以有两个或更多的绕组。

每个绕组中都有导线通过，并与电源或驱动器连接。

磁铁在步进电机中产生磁场，并对绕组中的电流产生作用力。

二、步进电机的工作步骤2.1 单相步进电机单相步进电机是最简单的一种步进电机类型。

其工作步骤如下：Step 1: 激励绕组1，使得绕组1中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组1，激励绕组2，使得绕组2中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 重复以上步骤，不断改变绕组的激励，使转子一步步旋转。

2.2 双相步进电机双相步进电机相对于单相步进电机而言，在工作步骤上更复杂一些。

其工作步骤如下：Step 1: 激励绕组A，使得绕组A中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组A，激励绕组B，使得绕组B中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 同时激励绕组A和绕组B，使得两个绕组中的电流通过，产生一个磁场，转子继续向前进一步；Step 4: 关闭绕组B，继续激励绕组A，使得绕组A中的电流通过，改变磁场的方向，转子继续向前进一步；Step 5: 重复以上步骤，依次改变绕组的激励，使转子一步步旋转。

三、步进电机的驱动方法3.1 单相驱动单相驱动是最简单的步进电机驱动方法，它只需要通过控制绕组的电流来实现转子的转动。

步进电机原理及使用说明一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。

产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N•M~40N•M。

签于上述情况，我们决定以广泛的感应子式步进电机为例。

叙述其基本工作原理。

望能对广大用户在选型、使用、及整机改进时有所帮助。

二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。

下面先叙述三相反应式步进电机原理。

1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。

0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图：2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。

如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。

步进电机的工作原理及应用一、步进电机的工作原理步进电机是一种通过电脉冲信号控制旋转角度的电动机，它以固定的步距运动，因此被广泛应用于需要精确位置控制的场合。

步进电机的工作原理可以简单地归纳为两种类型：可变磁性步进电机和磁电磁步进电机。

1. 可变磁性步进电机可变磁性步进电机是利用永久磁石的磁性来实现步进运动的。

它由固定的定子和旋转的转子组成，其中转子上有多对磁极，每对磁极之间夹着一对相间的绕组。

当绕组中通入电流时，会在定子上产生磁场，与转子上的磁场相互作用，从而使转子发生旋转。

通过控制电流的通断，可以精确控制步进电机的角度。

2. 磁电磁步进电机磁电磁步进电机是利用电磁铁的磁性来实现步进运动的。

它由定子、转子和磁性材料制成的垫片组成。

定子上有多个电磁铁，负责产生磁场。

通过控制电磁铁的通断，可以使转子发生旋转。

与可变磁性步进电机相比，磁电磁步进电机具有扭矩大、加速快、响应速度高的优点。

二、步进电机的应用步进电机由于具有精确控制旋转角度的能力，被广泛应用于各个领域。

以下列举了几个主要的应用领域：1. 自动化设备步进电机常常被用于自动化设备中，如数控机床、自动化生产线等。

它可以通过精确的控制步距来实现位置定位、装配、切割等工作。

2. 3D打印在3D打印中，步进电机被用于控制打印头的移动，从而实现复杂的打印形状。

通过高精度的步进控制，可以打印出精细的细节和复杂的结构。

3. 机器人步进电机在机器人中扮演着重要的角色，用于控制机器人的关节运动。

通过精确的步进控制，可以实现机器人的精准定位和灵活运动。

4. 医疗设备步进电机在医疗设备中也有广泛的应用，如医疗机器人、手术器械等。

它可以精确控制医疗设备的运动，从而提高医疗操作的准确性和安全性。

5. 智能家居在智能家居领域，步进电机被用于控制窗帘、卷闸门等家居设备的开关。

通过步进控制，可以实现远程、自动化的操作。

6. 汽车行业步进电机也广泛应用于汽车行业，如汽车座椅调节、车窗升降等。

步进电机的工作原理是什么?步进电机如何按照结构进行分类?一、步进电机工作原理步进电机驱动器根据外来的控制脉冲和方向信号，通过其内部的逻辑电路，控制步进电机的绕组以一定的时序正向或反向通电，使得电机正向/反向旋转，或者锁定。

以1.8度两相步进电机为例：当两相绕组都通电励磁时，电机输出轴将静止并锁定位置。

在额定电流下使电机保持锁定的最大力矩为保持力矩。

如果其中一相绕组的电流发生了变向，则电机将顺着一个既定方向旋转一步(1.8度)。

同理，如果是另外一项绕组的电流发生了变向，则电机将顺着与前者相反的方向旋转一步( 1.8度)。

当通过线圈绕组的电流按顺序依次变向励磁时，则电机会顺着既定的方向实现连续旋转步进，运行精度非常高。

对于1.8度两相步进电机旋转一周需200步。

两相步进电机有两种绕组形式：双极性和单极性。

双极性电机每相上只有一个绕组线圈，电机连续旋转时电流要在同一线圈内依次变向励磁，驱动电路设计上需要八个电子开关进行顺序切换。

单极性电机每相上有两个极性相反的绕组线圈，电机连续旋转时只要交替对同一相上的两个绕组线圈进行通电励磁。

驱动电路设计上只需要四个电子开关。

在双极性驱动模式下，因为每相的绕组线圈为100%励磁，所以双极性驱动模式下电机的输出力矩比单极性驱动模式下提高了约40%。

二、步进电机如何按结构分类步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机。

每输入一个脉冲信号，转子就转动一个角度或前进一步，其输出的角位移或线位移与输入的脉冲数成正比，转速与脉冲频率成正比。

因此，步进电动机又称脉冲电动机。

步进电机从其结构形式上可分为反应式步进电机(VariableReluctance，VR)、永磁式步进电机PermanentMagnet,PM)、混合式步进电机(HybridStepping,HS)、单相步进电机、平面步进电机等多种类型,在我国所采用的步进电机中以反应式步进电机为主。

步进电机的运行性能与控制方式有密切的关系,步进电机控制系统从其控制方式来看,可以分为三类：开环控制系统、闭环控制系统、半闭环控制系统。

步进电机工作原理步进电机是一种常用的电机类型，它能够将电能转换成机械运动，广泛应用于电子设备、机器人、自动控制和数码设备等领域，是现代化生产制造和智能化系统的重要组成部分。

那么，步进电机工作原理是什么呢？下面，我们来详细了解一下。

一、步进电机的基本概念步进电机，也称作脉冲电机、节拍电机、定位电机等，是一种由电脉冲控制旋转角度或移动距离的电机。

它通过控制电脉冲的频率和顺序，来控制电机旋转的角度和步进的距离。

步进电机是一种数字控制电机，需要使用数字逻辑控制芯片或单片机进行控制。

步进电机通常由转子、定子、传动机构、驱动电路和控制系统组成，其中转子和定子是步进电机的核心部件。

转子是由多个磁极组成的，定子则是由绕组和磁铁芯组成的。

步进电机的运动是由定子和转子的磁性作用所引起的。

二、步进电机的工作原理1、磁极的排列和控制步进电机的转轴上有若干个定量的磁极，一般称之为步数。

在某些情况下，如可编程型步进电机，步数可任意调节。

电机的旋转原理是通过不断翻转电磁铁的极性，使转子在几个磁极之间按顺序分别吸引和排斥，从而产生转动的力矩。

2、磁性的转换和电流的控制步进电机的磁性转换是通过定子和转子之间磁场的吸引和排斥作用所实现的。

当通过一个完整的正弦周期电流后，磁极之间相对的位置不会变化，但后面的周期中，所谓的下一步，就是指磁极的相对位置发生了变化。

在步进电机运动过程中，控制电路会通过绕组施加不同的电流，来操纵转子的运动。

电流的变化可以导致磁场的极性变化，转子随之按照预定的步数顺序旋转。

电机转动的精度和稳定性都与电流的控制有关。

3、脉冲控制步进电机的运动是由一定的脉冲频率和脉冲顺序控制的。

控制器会将以往与转子运动有关的信息预先编码成指令序列，这些指令在控制电路的作用下，逐一发送给电机。

每一个指令都会对应一定量的脉冲信号，这些信号会传输到电机的驱动电路中，通过变化电流来控制电机的运动。

三、步进电机的分类步进电机的分类较多，常见的分类如下：1、单相步进电机单相步进电机只有一个储能元件，也称单相杆式步进电机。

步进电机的工作原理步进电机是一种常见的电动机，广泛应用于各种机械和自动化设备中。

它以其精准的控制和高度可靠性而受到青睐。

本文将介绍步进电机的基本原理和工作方式。

1. 基本工作原理步进电机是一种将电能转换为机械能的设备，通过电磁原理实现驱动。

其基本构造包括定子与转子。

定子通常由两种或多种电磁线圈组成，这些线圈按照特定的顺序被激活。

转子则是由一组磁体组成，以使定子磁电流激活时能产生磁通。

2. 单相步进电机单相步进电机也称为单相混合式步进电机。

它具有两个电磁线圈，相位差为90度。

当线圈被激活时，会产生磁场。

根据磁场的相互作用，电机转子就可以旋转到一个新的位置。

单相步进电机的工作原理是通过改变线圈通电的顺序来控制运动。

3. 双相步进电机双相步进电机是一种更为常见的类型，它具有四个电磁线圈，相位差为90度。

每个线圈都可以单独激活，控制电机的运动。

在双相步进电机中，每次只有两个线圈被激活，以产生磁场。

通过交替激活不同的线圈，可以实现电机的旋转。

双相步进电机具有较高的转矩和精确的位置控制能力。

4. 步进电机的特点步进电机具有以下几个特点：4.1 准确定位：通过激活特定的线圈顺序，步进电机可以以特定的角度准确旋转，从而实现准确定位。

4.2 高度可编程：步进电机通过控制电流和脉冲的频率来控制转动速度和转动方向。

4.3 高度精密：由于线圈的激活顺序可以精确控制，步进电机可以实现非常精确的运动。

4.4 无需反馈系统：相比其他类型的电机，步进电机无需附加的位置反馈系统即可实现精确控制。

5. 应用领域由于其精准的控制和高度可靠性，步进电机在许多领域得到广泛应用，包括：5.1 3D打印机：步进电机用于控制打印头在XYZ轴上的位置，从而实现精确的打印。

5.2 CNC机床：步进电机用于控制刀具的位置和转动角度，从而实现自动化的数控加工。

5.3 机器人：步进电机用于控制机器人的运动，包括旋转和定位。

5.4 线性驱动器：步进电机也可以应用于线性驱动器，实现对物体位置的精确控制。

简述步进电机的工作原理步进电机是一种特殊的电动机，其运动是由控制信号驱动的，每次控制信号的到来会使电机向前或向后转动一定的角度。

步进电机的工作原理是通过电磁场的变化来实现转动。

本文将从步进电机的结构、原理、分类及应用等方面进行详细阐述。

一、步进电机的结构步进电机由转子和定子两部分组成。

转子是由一组磁极组成，通常有两种类型：永磁转子和电磁转子。

定子是由一组线圈组成，线圈的数目和磁极数目相等。

当通电时，定子线圈中会产生磁场，与磁极相互作用，从而使转子转动。

二、步进电机的原理步进电机的原理是利用电磁场的变化来实现转动。

当定子线圈通电时，会产生磁场，磁场会与转子的磁极相互作用，从而使转子转动。

通常情况下，步进电机是通过控制信号来控制定子线圈的通断，从而实现电机的转动。

控制信号的波形可以是脉冲信号、方波信号等。

三、步进电机的分类步进电机根据其结构和工作原理的不同，可以分为以下几种类型： 1、永磁式步进电机永磁式步进电机的转子由永磁体组成，定子由线圈组成。

当定子线圈通电时，会产生磁场，与永磁体相互作用，从而使转子转动。

永磁式步进电机具有结构简单、工作可靠、转矩大等优点。

2、单相步进电机单相步进电机是一种简单的步进电机，由一组线圈和一个铁芯组成。

当线圈通电时，会产生磁场，与铁芯相互作用，从而使转子转动。

单相步进电机的结构简单，但转矩较小，通常用于一些低功率的应用。

3、双相步进电机双相步进电机是一种常用的步进电机，由两组线圈和一个铁芯组成。

当两组线圈交替通电时，会产生磁场，与铁芯相互作用，从而使转子转动。

双相步进电机具有转矩大、精度高等优点，广泛应用于一些自动化设备中。

4、混合式步进电机混合式步进电机是一种综合了永磁式和电磁式步进电机的特点的电机。

其转子由永磁体和电磁线圈组成，具有转矩大、精度高等优点，广泛应用于一些高精度的自动化设备中。

四、步进电机的应用步进电机具有结构简单、精度高、转矩大等优点，广泛应用于一些自动化设备中。

什么是步进电机？一、步进电机的基本原理步进电机是一种能够精确控制位置和运动的电机，它的工作原理和普通的直流电机有所不同。

普通的直流电机通过通电使得电流在绕组中流动，形成电磁力以产生转矩，从而驱动电机旋转。

而步进电机则是通过不断改变绕组中的电流方向，从而产生磁场的位置变化，实现精确的步进运动和位置控制。

步进电机中最关键的两部分是定子和转子。

定子是一个由绕组组成的磁铁，通常为两极或四极的磁石，而转子则是由磁铁组成的一个或多个磁极，通常为一圆柱形的部件。

二、步进电机的工作模式步进电机有两种常见的工作模式，即全步进和半步进。

1. 全步进模式：在全步进模式下，步进电机会按照固定的角度（通常为1.8°或0.9°）一步一步地转动。

这种模式下，电机的每个脉冲信号都会让电机转动一小步，从而实现位置的精确调整和控制。

2. 半步进模式：在半步进模式下，步进电机可以实现更精确的位置调整，每个脉冲信号可以让电机转动半个步距（通常为0.9°或0.45°）。

通过在全步进模式下的每个步距之间插入一个半步距，电机可以实现更加平滑和精确的运动。

三、步进电机的特点和应用场景步进电机具有以下几个特点，使得它在很多场景下得到广泛应用：1. 高精度：步进电机可以控制位置和转向，精度通常在几个角度或更小。

这使得它在需要精确定位和控制的场景下得到广泛应用，如机器人、三维打印机等。

2. 高效能：步进电机在工作过程中没有摩擦和机械损耗，因此效率较高。

它可以在低速和高负载条件下工作，而且能提供一定的持续转矩。

3. 简单控制：步进电机的控制电路相对较为简单，只需一个控制器和几个驱动器即可实现精确的位置和速度调整。

4. 广泛应用：步进电机广泛应用于各个领域，如电子设备、汽车制造、医疗设备等。

特别是在需要实现精确运动控制的场景下，步进电机更是不可或缺的一种电机。

综上所述，步进电机是一种能够精确控制位置和运动的电机，它通过改变绕组中的电流方向来实现位置的精确调整和控制。

步进电机的工作原理步进电机是一种将电脉冲信号转化为机械位移或角度旋转的电机。

它的工作原理基于电磁学和电子学原理，通过控制电流方向和大小来驱动电机转动。

步进电机通常由电机本体、编码器、驱动器和控制器组成。

其中电机本体由定子和转子构成。

定子上有若干个分布均匀的定子绕组，而转子上有若干个磁极。

定子绕组通过电流控制，产生旋转磁场，而转子上的磁极则受到磁场的作用而旋转。

1.磁场原理：转子上的磁极通常由永磁体制成。

当定子绕组产生的旋转磁场与转子上的磁极相互作用时，会产生一个磁转矩，使得转子受到力的作用而旋转。

磁转矩的大小取决于定子绕组电流的大小和转子上的磁极数目。

2.电流控制：步进电机通过控制驱动器提供的电流方向和大小，来控制电机的旋转运动。

一般来说，步进电机有两种驱动方式：双向驱动和单向驱动。

在双向驱动中，电流通过不同的绕组，可以使电机转动到正转方向或逆转方向；而在单向驱动中，电流只通过一个绕组，电机只能以一个方向旋转。

在使用步进电机进行控制时，通常通过给定输入信号的脉冲数目和频率，来控制驱动器产生相应的电流脉冲。

这些电流脉冲使得电机按照相应的步距绕组进行运动，从而实现所需的机械位移或角度旋转。

3.驱动方式：全步进驱动中，电流通过一个绕组，使得电机以一个固定的步距旋转。

全步进驱动可以使得电机转动更加平稳，但在高速运转时，会出现震动和共振的问题。

半步进驱动通过改变电流的大小，使电机旋转的步距变为原步距的一半。

半步进驱动对于控制电机的准确度更高，能够实现更细微的机械位移或角度旋转。

但半步进驱动也会增加电路的复杂性与实现的难度。

总结来说，步进电机通过控制电流的方向和大小，利用电磁学原理实现对机械装置的运动控制。

它的工作原理基于磁场原理、电流控制和驱动方式，并通过编码器、驱动器和控制器等组件实现实际的应用。

步进电动机的分类
(1)步进电动机按工作原理不同可分为:
1)激磁式。

电动机定子转子均有绕组，靠电磁力矩使转子转动。

2) 反应式。

转子无绕组，定、转子开小齿，定子绕组励磁后产生反应力矩，使转子转动。

这是目前我国主要发展的类型，已于20世纪70年代末形成完整的系列，有较好的技术性能指标。

3)混合式(即永磁感应子式)。

它与反应式的主要区别是转子上置有磁钢。

反应式电动机转子无磁钢，输放能量全靠定子励磁电流供给，静态电流比永磁式大许多。

永磁感应子式具有驱动电流小、效率高、过载能力强等优点，是一种很有发展前途的步进电动机。

(2)按输出转矩大小可分为:
1) 快速步进电动机。

输出转矩一般为0.07~4N·m。

可控制小型精密机床的工作台(例如线切割机床)。

2)功率步进电动机。

输出转矩一般为5~4N·m。

可直接驱动机床移动部件。

(3)按励磁相数可分为三相、四相、五相、六相等。

相数越多步距角越小，但结构越复杂。

步进电机基础知识：类型、用途和工作原理本文将为您介绍步进电机的基础知识，包括其工作原理、构造、控制方法、用途、类型及其优缺点。

1)步进电机：步进电机是一种通过步进（即以固定的角度移动）方式使轴旋转的电机。

其内部构造使它无需传感器，通过简单的步数计算即可获知轴的确切角位置。

这种特性使它适用于多种应用。

2)步进电机工作原理:与所有电机一样，步进电机也包括固定部分（定子）和活动部分（转子）。

定子上有缠绕了线圈的齿轮状突起，而转子为永磁体或可变磁阻铁芯。

稍后我们将更深入地介绍不同的转子结构。

图1显示的电机截面图，其转子为可变磁阻铁芯。

图1:步进电机截面图步进电机的基本工作原理为：给一个或多个定子相位通电，线圈中通过的电流会产生磁场，而转子会与该磁场对齐；依次给不同的相位施加电压，转子将旋转特定的角度并最终到达需要的位置。

图2显示了其工作原理。

首先，线圈A通电并产生磁场，转子与该磁场对齐；线圈B通电后，转子顺时针旋转60°以与新的磁场对齐；线圈C通电后也会出现同样的情况。

下图中定子小齿的颜色指示出定子绕组产生的磁场方向。

图2:步进电机的步进3)步进电机的类型与构造步进电机的性能（无论是分辨率/步距、速度还是扭矩）都受构造细节的影响，同时，这些细节也可能会影响电机的控制方式。

实际上，并非所有步进电机都具有相同的内部结构（或构造），因为不同电机的转子和定子配置都不同。

3.1转子步进电机基本上有三种类型的转子：永磁转子：转子为永磁体，与定子电路产生的磁场对齐。

这种转子可以保证良好的扭矩，并具有制动扭矩。

这意味着，无论线圈是否通电，电机都能抵抗（即使不是很强烈）位置的变化。

但与其他转子类型相比，其缺点是速度和分辨率都较低。

图3显示了永磁步进电机的截面图。

图3:永磁步进电机可变磁阻转子：转子由铁芯制成，其形状特殊，可以与磁场对齐（请参见图1和图2）。

这种转子更容易实现高速度和高分辨率，但它产生的扭矩通常较低，并且没有制动扭矩。

步进电机的工作原理、分类及特点详解虽然市场上的主流电机驱动方式是以伺服电机为主，但在特定场合下，步进电机的优势远比伺服电机更大，所以电子工程师还是很有必要了解步进电机，所以本文将详谈步进电机的工作原理、分类及特点。

步进电机是一种感应电机，它的工作原理是利用电子电路将直流电路编程分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。

随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。

现在比较常用的步进电机包括反应式步进电机(VR)、永磁式步进电机(PM)、混合式步进电机(HB)和单相式步进电机等。

永磁式步进电机：永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度;永磁式步进电机输出力矩大。

动态性能好，但步距角大。

反应式步进电机：反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大，反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。

反应式步进电机结构简单，生产成本低，步距角小，但动态性能差。

混合式步进电机：混合式步进电机综合了反应式、永磁式步进电机两者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电机，他有事也叫做永磁感应子步进电机，也分为两相和五相：两相步进角为1.8度，而五相步进角一般为0.72度，这种步进电机的应用最为广泛。

步进式伺服驱动系统是典型的开环控制系统。

在此系统中， 执行元件是步进机电。

它受驱动 控制路线的控制， 将代表进给脉冲的电平信号直接变换为具有一定方向、大小和速度的机械转角位移， 并通过齿轮和丝杠带动工作台挪移。

由于该系统没有反馈检测环节， 它的精度较差，速度也受到步进机电性能的限制。

但它的结构和控制简单、容易调整，故在速度和精度 要求不太高的场合具有一定的使用价值。

步进机电的分类方式不少， 常见的分类方式有按产生力矩的原理、 按输出力矩的大小以及按定子和转子的数量进行分类等。

根据不同的分类方式，可将步进机电分为多种类型，如表5- 1 所示。

具 体 类 型 (1)反应式：转子无绕组，由被激磁的定子绕组产生反应力矩实现 步进运行(2)激磁式：定、转子均有激磁绕组(或者转子用永久磁钢)，由电 磁力矩实现步进运行 (1)伺服式：输出力矩在百分之几之几至十分之几(N ·m)只能驱 动较小的负载，要与液压扭矩放大器配用，才干驱动机床工作台等较大 的负载 (2)功率式：输出力矩在 5-50 N ·m 以上，可以直接驱动机床工作 台等较大的负载(1)单定子式(2)双定子式(3)三定子式(4)多定子式(1)径向分布式：机电各相按圆周挨次罗列(2)轴向分布式：机电各相按轴向挨次罗列分 类 方 式按力矩产生的原理按输出力矩大小按定子数按各相绕组分布目前，我国使用的步进机电多为反应式步进机电。

在反应式步进机电中，有轴向分相和径向分相两种，如表5-- 1 所述。

图5--2 是一典型的单定子、径向分相、反应式伺服步进机电的结构原理图。

它与普通机电一样，分为定子和转子两部份，其中定子又分为定子铁心和定子绕组。

定子铁心由电工钢片叠压而成，其形状如图中所示。

定子绕组是绕置在定子铁心6 个均匀分布的齿上的线圈，在直径方向上相对的两个齿上的线圈串联在一起，构成一相控制绕组。

图5--2 所示的步进电机可构成三相控制绕组，故也称三相步进机电。
