楔式流量计原理及应用

楔型流量计的使用注意点都有哪些楔型流量计是一种常见的流量计量工具，它可以测量多种不同类型的流体，具有较高的精度，广泛应用于化工、电力、石油、燃气等多个领域。

但是，在使用楔型流量计的时候需要注意以下几点：安装位置的选择楔型流量计的测量原理是通过测量流体在一个楔形的管道中的压强差异来实现的。

因此，在安装楔型流量计的时候，需要注意其安装位置的选择问题。

首先，安装位置必须确保流体的流动方向是正常的，并且要尽量避免出现任何涡流或异物的干扰。

其次，安装位置的选择也要考虑到流体的温度和压力等因素。

一般情况下，楔型流量计要在能够满足其性能参数的安装位置上进行安装。

操作注意事项在使用楔型流量计的时候，需要注意以下几个方面：1. 清洁楔型流量计的测量准确度和精度非常高，因此，需要注意其清洁问题。

尤其是在测量腐蚀性流体时，更要注意清洁问题。

应定期对楔型流量计进行清洗和维护，以确保其正常工作。

2. 压力使用楔型流量计时需要注意流体的压力问题，因为楔型流量计所能承受的压力是有限的。

如果在使用过程中发现了超过其最大承受压力的情况，应及时进行处理。

3. 温度楔型流量计可以测量多种不同类型的流体，在使用时要注意流体的温度问题。

在处理高温或低温流体时，应特别注意其对楔型流量计的影响。

4. 瞬时流量变化楔型流量计测量的是瞬时流量，因此，在使用时需要注意流量的瞬间变化问题。

若发现流量变化较快，可能会影响楔型流量计的读数精度，应考虑相应的处理措施。

维护保养在长期使用楔型流量计之后，需要对其进行定期的维护和保养。

主要包括以下方面：1. 定期校准楔型流量计在使用过程中会受到一些因素的影响，如温度、压力、磨损等，因此需要定期校准以确保其准确性。

2. 清洗维护在长期使用过程中，楔型流量计表面可能会被一些沉淀物覆盖，此时需进行清洗。

同时，在使用过程中还需要特别注意楔型流量计的保养，如定期的润滑、更换密封件等。

3. 修理更换如果楔型流量计出现了较大的故障，应及时进行修理或更换。

楔型流量计的使用注意点都有哪些流量计解决方案除去杂质堵塞由楔式流量计的结构可以看到，楔块安装在表体的一侧，过流面积是在楔块与表体内腔之间，这种结构对于介质中的杂质、颗粒乃至较大的焊渣都可随着流体流过楔式流量计，而不会在表体内积聚，所以其可以用于孔板流量计无法使用的含颗粒杂质的流体测量中。

适用于更多情形节流楔块焊接到仪表内腔的一侧，对于通过表体的流体产生的水头（压力）损失要比中心开口的节流孔板小的多，因此对于流体静压动压转化过程中的附加水头损失要比孔板流量计小得多。

楔式流量计适用的流体粘度范围变宽，可用于粘度较大的原油、污油、蜡油、燃料油甚至沥青的测量中，在石油炼制过程中得到大量使用。

取压方式变化楔式流量计的法兰取压方式简化了节流元件+差压变送器测量流体流量的构造，通过使用双法兰变送器的模式不但可以节省引压管、伴热线的铺设，而且由于双法兰变送器毛细管内填充硅油的稳定性，明显的提高了节流元件测量过程的精准性。

从根本上克服了节流元件引压管内静止介质的质变引入的附加误差，削减了流量仪表的故障率和维护频率，整体提高了楔式流量计的测量精度。

安装要依照楔式流量计标注的方向进行安装虽然有的文章及资料上说，楔式流量计安装没有方向要求，可用于反向流的测量，从楔式流量计的测量原理看假如是标准的V形楔块，其对于流体的节流正反都一样。

但在楔式流量计的表体上，生产厂家都标注了楔式流量计流体的流向箭头，从楔式流量计的两端法兰看进去，其楔块的安装位置也不在楔式流量计的正中，因此我们要依照楔式流量计的标注方向进行安装，防止安装方向不对加大测量误差。

楔式流量计表体上标注了流体的流动方向关于取压接口的方向问题依照测量仪表取压引压规范，测量气体流量时，取压口在节流元件的中上部，测量液体流量时取压口在节流元件的中下侧，测量脏污介质时取压口在节流元件的中部位置。

但楔式流量计与孔板流量计的不同之处在于节流楔块在表体内腔不是均匀分布的，取压口的位置生产厂家已给固定预制好，其在楔块焊接处的前后上方。

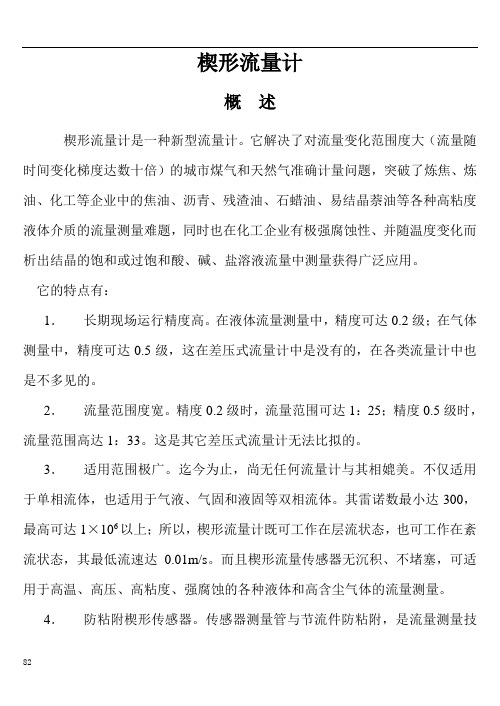

楔形流量计概述楔形流量计是一种新型流量计。

它解决了对流量变化范围度大（流量随时间变化梯度达数十倍）的城市煤气和天然气准确计量问题，突破了炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的流量测量难题，同时也在化工企业有极强腐蚀性、并随温度变化而析出结晶的饱和或过饱和酸、碱、盐溶液流量中测量获得广泛应用。

它的特点有：1．长期现场运行精度高。

在液体流量测量中，精度可达0.2级；在气体测量中，精度可达0.5级，这在差压式流量计中是没有的，在各类流量计中也是不多见的。

2．流量范围度宽。

精度0.2级时，流量范围可达1：25；精度0.5级时，流量范围高达1：33。

这是其它差压式流量计无法比拟的。

3．适用范围极广。

迄今为止，尚无任何流量计与其相媲美。

不仅适用于单相流体，也适用于气液、气固和液固等双相流体。

其雷诺数最小达300，最高可达1×106以上；所以，楔形流量计既可工作在层流状态，也可工作在紊流状态，其最低流速达0.01m/s。

而且楔形流量传感器无沉积、不堵塞，可适用于高温、高压、高粘度、强腐蚀的各种液体和高含尘气体的流量测量。

4．防粘附楔形传感器。

传感器测量管与节流件防粘附，是流量测量技82术的重大突破。

它消除被测量介质中的泥沙、粉尘、悬浮物、纤维等对流量传感器测量管的粘附、堆积。

同时也防止了测量管的腐蚀，是准确测量流量的基础与保证。

楔形流量传感器结构如图1所示。

楔形流量传感器的检测件是楔形孔板，它是一块V 形节流件，它的圆形顶角朝下，这样有利於含悬浮颗粒（粉尘、泥沙及其它固体颗粒）流体和高粘度液体流过时在节流件上游侧不会产生滞流，也不会在节流体上、下游侧发生固体颗粒或粘稠物的积存，从而确保了楔形流量传感器长期运行稳定性：±0.1FS ％Y ，这样高的长期运行精度在流量测量领域是迄今少见的。

楔形流量计计算公式测量管楔形检测件 取压管 流 速 u 图1：楔形流量计测量原理图安装法兰82ρπεp D m m C q v ∆-=24122式中 q v ——体积流量，m 3/s ；c ——流出系数； ε——m ——1/ ； s 1——2；D ——管道内径，m ；△p ——差压，Pa ； ρ——被测介质密度，kg/m 3。

楔式流量计工作原理
楔式流量计是一种流量测量仪器，其工作原理基于流体通过楔形流量计传感器的流动路径和展开面积的变化来测量流体的体积流量。

其工作原理如下：
1. 流体进入楔式流量计传感器，经由进口管道进入测量通道。

2. 流体在进口管道中被引导到两个呈楔形的测量面之间，形成一种楔形通道。

3. 流体在楔形通道中流动，由于楔形通道逐渐展开，流动速度会增加。

4. 流体在楔形通道的最窄处达到最高速度，并在这一位置形成了一个驻点。

5. 流体通过楔形通道后继续流动至出口管道。

6. 流体流动时，一块挡板通过传感器内的各种装置进行检测，其中包括磁场感应器或霍尔效应传感器。

7. 挡板的运动会产生信号，用于计算流体的流速和体积流量。

楔式流量计的工作原理基于楔形通道内的流体速度和挡板运动之间的关系。

当流体通过楔形通道时，其速度和体积流量都会改变，这些改变通过传感器中的装置被检测并转换为相应的信号。

可以通过分析这些信号来确定流体的体积流量。

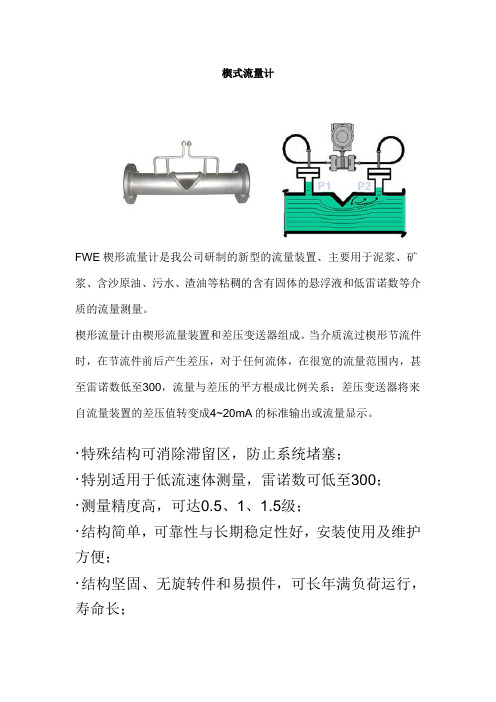

楔式流量计
FWE楔形流量计是我公司研制的新型的流量装置、主要用于泥浆、矿浆、含沙原油、污水、渣油等粘稠的含有固体的悬浮液和低雷诺数等介质的流量测量。

楔形流量计由楔形流量装置和差压变送器组成。

当介质流过楔形节流件时，在节流件前后产生差压，对于任何流体，在很宽的流量范围内，甚至雷诺数低至300，流量与差压的平方根成比例关系；差压变送器将来自流量装置的差压值转变成4~20mA的标准输出或流量显示。

·特殊结构可消除滞留区，防止系统堵塞；
·特别适用于低流速体测量，雷诺数可低至300；·测量精度高，可达0.5、1、1.5级；
·结构简单，可靠性与长期稳定性好，安装使用及维护方便；
·结构坚固、无旋转件和易损件，可长年满负荷运行，寿命长；
·接液部分的材质可选用碳钢、不锈钢、哈氏合金等材料；
·可选用ROSEMOUNT、ABB、EJA差压变送器。

·雷诺数：>300
·精度：±0.5%、±1%、±1.5%
·测量口径：DN15~DN600
·量程比：10：1
·介质温度：（-20~ +500）℃
·压力等级：ANSI 150LB~ANSI 1500LB;
PN16~PN420
·材质：碳钢，不锈钢，哈氏合金等
·测量方向：正/反向测量。

【楔形流量计】楔形流量计四个常见问题1.楔形流量计的测量原理楔形流量计是一种新型流量计，其检测件是一个v字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺当通过，不会在节流件上游侧产生滞流。

因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。

楔形流量计的测量原理：流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器变化为电信号输出，再经经专用智能流量计算仪运算后，即可获知流量值。

美国的pfs楔形流量计的。

是目前国内使用的测量精度可以的一种，由于它的楔高比是依据固定测量范围、固定量程压差、变楔比（实际是变流量、变流动状态）的计算方法，该方法是基于大量的流量试验，对不同的流动状态拟合修正而进展起来的，其原理与孔板节流元件的计算是仿佛的，计算精度在整个量程范围内都比较高，并可以保证最大/最小流量测量比为10比1、在不标定的情况下可以达到1.0～2.0%，标定精度达到0.5%。

固定楔比的楔形流量计是实行内插法貌似计算，误差比较大。

在某个固定点上可以达到所说的精度，流量偏离该点后，就会产生很大的误差。

2.楔形流量计的优点是怎样的呢？楔形流量计的优点是怎样的呢？楔式流量计水平管道测液体，取压口zui佳位置0°—180°，差压变送器垂直安装在三阀组的垂直端面上。

水平管道测量气体时，取压口zui佳位置270°，变压变送器水平安装在三阀组顶水平面上。

垂直管道测液体，差压变送器安装在垂直管道低端取压口一侧，且垂直安装在低于取压口的三阀组板垂直端面。

流体必需自下而上垂直管道测气体，差压变送器安装在垂直管道取压口一侧，且水平安装在高于取压口的三阀组板水平面上。

对流体流向没有要求。

原则：气体测量中导压管路、三阀组管路和差压变送器正负压侧容室不能有液体液体。

液体测量中，导压管路、三阀组管路和差压变送器正负压侧容室不能有气体积存。

楔形流量计楔形流量计如何操作一、概述楔形流量计是一种差压式流量仪表。

其检测元件是楔形孔板，它是一块V形节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺当通过，不会在节流件上游侧产生滞流、粘附、一、概述楔形流量计是一种差压式流量仪表。

其检测元件是楔形孔板，它是一块V形节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺当通过，不会在节流件上游侧产生滞流、粘附、沉淀，特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。

因此被广泛地应用于石油、化工、天然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。

二、楔形流量计测量原理楔式流量计的基本流量方程式来自于帕努利原理（能量守衡和连续方程），通过楔块产生差压，该差压正比于质量或体积流量。

用不同的高度H与管道内径ID的比（楔比H/ID）来确定不同的流量测量范围，楔式流量计可以应用于*困难的流量测量，并保证精准明确牢靠的测量结果。

三、楔形流量计特点：1、可用于粘滞性液体的流量测量，黏度可高达500mPa•S，如燃油、渣油及重油等；2、适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量；3、混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流；4、雷诺数使用范围宽广，可适用于极低的雷诺数（ReD=300），而雷诺数上限可达106以上，因此亦可用于气体、蒸汽之类流体的流量测量；5、差压信号稳定牢靠，测量精度高，重复性好，压力损失低。

6、整体结构形式无可动部件，使用寿命长。

7、安装便利，免于维护。

8、双向流量测量9、具有*小的直管段要求：上游5倍管道直径，下游2倍管道直径四、楔形流量计紧要技术参数1. 工作压力：PN≤40MPa2. 工作温度：—250℃≤t≤550℃3. 精度：±1%4. 重复性：±0.2%5. 量程比：10：16. 公称直径：DN15—2200mm或更大五、楔形流量计结构形式楔形流量计按其组装方式分为一体型和分别型，按其用途可分为一般型，混相流型。
