西门子变频器MM440快速调试步骤

MM440变频器简单快速调试过程1、电机参数只能在快速调试模式（P0010＝1）下才能修改。

2、检查参数P0010，变频器只有在参数P0010＝0时才能运行3、检查参数P0700的设置，确认变频器的控制命令源。

P0010=30P970=1 恢复参数出厂设置，缺省为端子控制方式。

P0003=3 专家级访问P0010=1 快速调试开始P0100=0 欧洲类型，功率单位为KW，频率为50HZ（与DIP开关设置相关）P0205=0 恒转矩运行P0300=1 异步电机P0304=380V 额定电动机电压P0305=电动机额定电流P0307=电动机额定功率KWP0308=电动机的功率因数P0310=电动机额定频率P0311=电动机额定速度P0320=0，电机磁化电流，在P340或P3900优化参数时确定。

P0355=0电机自冷方式P0640=150%，电动机的过载倍数，要根据变频器最大电流和电机最大电流决定。

P0700=1 BOP操作面板P1000=1 MOP设置P1080=0HZ电动机最小频率P1082=电动机最高频率P1120=10S斜坡上升时间，根据实际情况确定P1121=10S斜坡下降时间，根据实际情况确定P1300=0 线形V/F控制P1500= 0表示无主设定值选择P1910=1，3 进行电机参数和饱和曲线优化P3900=1 结束快速调试过程，进行参数计算和复位到工厂缺省值。

(合开关箱/电机通电/按I键激活)重点参数显示按下BOP操作键盘Fn持续2S，用户可看到直流回路电压，输出电流、频率、电压。

显示R0020 显示实际的频率设定值R0021 实际频率R0022 转子的实际速度R/MIN（未考虑滑差）R0024 变频器实际的输出频率（包括滑差补偿）R0025 实际输出电压R0026 直流回路电压R0027 输出电流实际值【A】R0029 磁通电流分量，根据电动机参数计算。

P1300选择矢量控制时有效。

西门子440变频器快速调试说明书西门子440变频器是现代化的工业电气设备，被广泛应用于工业自动化领域。

其支持开放式控制系统、自适应控制、连续控制、序列控制以及启动控制等多种模式。

本篇文章旨在介绍440变频器的快速调试方法，以帮助用户快速上手操作该设备。

第一步：软件安装在调试变频器之前，需要安装STEP7或TIA Portal软件，这些软件可以让电脑与440变频器进行通讯，以方便参数的设置和读取。

如果您还没有这些软件，可以在西门子公司官网上下载。

第二步：网络连接将电脑与变频器连接到同一个网络中，这通常需要使用以太网线。

然后，打开STEP7或TIA Portal软件，进入设备管理器，搜索找到设备的IP地址，以便与变频器进行通讯。

第三步：参数设置进行参数设置是调试变频器的第一步。

440变频器支持多种参数设置方式。

其中，最常用的方式是使用电脑连接变频器，通过软件直接读取和设置参数。

另一种方式是使用HMI面板，通过按键和触摸屏来进行设置。

无论哪种方式，都需要了解各个参数的含义和作用，以便正确设置参数。

以下是一些常用的参数设置：1.电机参数设置电机参数设置是非常重要的一项，它决定了变频器运行电机的速度、转矩、加速度等参数。

在进行电机参数设置时，需要确保设置正确的电机数据，包括电机型号、功率、额定转速、最大转速等数据。

这些数据可以在电机的标牌上找到。

2.速度和转矩设置速度和转矩设置是控制变频器的另一项重要参数。

通过调整电流、频率或电压等参数，可以改变变频器输出的电机转速和转矩。

通常情况下，需要在实际应用中进行调整，以便达到最佳的控制效果。

3.控制模式设置控制模式设置是决定变频器如何控制电机的一项重要参数。

变频器支持多种控制模式，包括开环控制、闭环控制、矢量控制等等。

需要根据实际的应用需求选择正确的控制模式。

第四步：自动调谐自动调谐是快速调试440变频器的一项重要方法。

通过自动调谐，可以减少手动调谐的时间和工作量。

西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。

序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率 在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

三、快速调试及功能调试参数设定步骤开始快速调试选择电机功率单位和电网频率P0010P0100123单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cosФ设定值范围：0.0-99.9% 根据电机名牌输入电机额定效率 %专家级准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 单位HP,频率60HZ 参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式11、操作面板（BOP)功能介绍选择命令源（启动/停止）开关量输入功能数字输出反相设定频率给定源P0700P0701P0748P1000四、控制面板操作说明11121314电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。

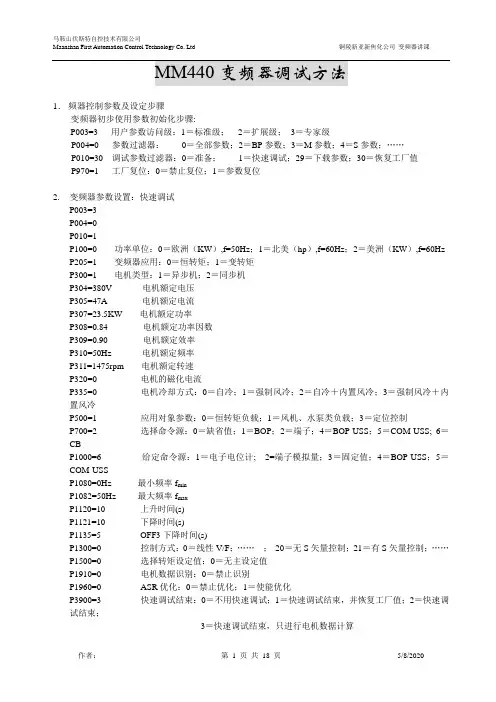

1．频器控制参数及设定步骤变频器初步使用参数初始化步骤:P003=3 用户参数访问级：1＝标准级；2＝扩展级；3＝专家级P004=0 参数过滤器：0＝全部参数；2＝BP参数；3＝M参数；4＝S参数；……P010=30 调试参数过滤器：0＝准备；1＝快速调试；29＝下载参数；30＝恢复工厂值P970=1 工厂复位：0＝禁止复位；1＝参数复位2.变频器参数设置：快速调试P003=3P004=0P010=1P100=0 功率单位：0＝欧洲（KW）,f=50Hz；1＝北美（hp）,f=60Hz；2＝美洲（KW）,f=60Hz P205=1 变频器应用：0＝恒转矩；1＝变转矩P300=1 电机类型：1＝异步机；2＝同步机P304=380V 电机额定电压P305=47A 电机额定电流P307=23.5KW 电机额定功率P308=0.84 电机额定功率因数P309=0.90 电机额定效率P310=50Hz 电机额定频率P311=1475rpm 电机额定转速P320=0 电机的磁化电流P335=0 电机冷却方式：0＝自冷；1＝强制风冷；2＝自冷＋内置风冷；3＝强制风冷＋内置风冷P500=1 应用对象参数：0＝恒转矩负载；1＝风机、水泵类负载；3＝定位控制P700=2 选择命令源：0＝缺省值；1＝BOP；2＝端子；4＝BOP-USS；5＝COM-USS; 6＝CBP1000=6 给定命令源：1＝电子电位计; 2=端子模拟量；3＝固定值；4＝BOP-USS；5＝COM-USSP1080=0Hz 最小频率f minP1082=50Hz 最大频率f maxP1120=10 上升时间(s)P1121=10 下降时间(s)P1135=5 OFF3下降时间(s)P1300=0 控制方式：0＝线性V/F；……；20＝无S矢量控制；21＝有S矢量控制；……P1500=0 选择转矩设定值：0＝无主设定值P1910=0 电机数据识别：0＝禁止识别P1960=0 ASR优化：0＝禁止优化；1＝使能优化P3900=3 快速调试结束：0＝不用快速调试；1＝快速调试结束，并恢复工厂值；2＝快速调试结束；3＝快速调试结束，只进行电机数据计算3.功能参数设置：P003=3P004=0P010=0P601=0 电机温度传感器：0＝无温度传感器；1＝PTC(正温度系数)热敏元件P701=1 数字输入1端子功能：1=变频器正向运行P702=2 数字输入2端子功能：2=变频器反向运行P731=52.2 数字输出1端子功能：52.2=变频器正在运行P732=52.3 数字输出2端子功能：52.3=变频器故障P918=3 CB地址：3＃站4.电机数据识别：P003=3P004=0P010=0P1910=1 电机数据识别：0＝禁止识别；1＝自动识别，并改写参数数值5.参数保存：P003=3P004=0P010=0P640=150 电机过载因子P1910=0P971=1 从RAM到EEPROM的数据传送：0＝禁止传送；1＝启动传送课程介绍：《西门子变频器参数设置和实操训练入门到精通》——西门子M440、G120系列变频器一、变频器硬件结构及系统原理。

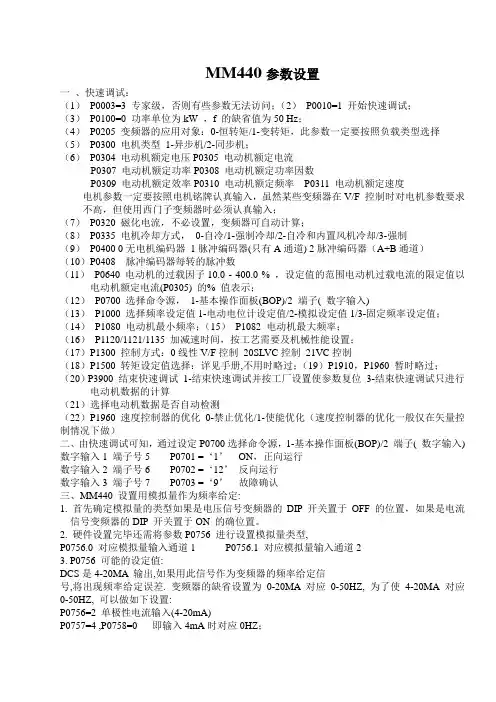

MM440参数设置一、快速调试：（1）P0003=3 专家级，否则有些参数无法访问；（2）P0010=1 开始快速调试；（3）P0100=0 功率单位为kW ，f 的缺省值为50 Hz；（4）P0205 变频器的应用对象：0-恒转矩/1-变转矩，此参数一定要按照负载类型选择（5）P0300 电机类型1-异步机/2-同步机；（6）P0304 电动机额定电压P0305 电动机额定电流P0307 电动机额定功率P0308 电动机额定功率因数P0309 电动机额定效率P0310 电动机额定频率P0311 电动机额定速度电机参数一定要按照电机铭牌认真输入，虽然某些变频器在V/F 控制时对电机参数要求不高，但使用西门子变频器时必须认真输入；（7）P0320 磁化电流，不必设置，变频器可自动计算；（8）P0335 电机冷却方式，0-自冷/1-强制冷却/2-自冷和内置风机冷却/3-强制（9）P0400 0无电机编码器1脉冲编码器(只有A通道) 2脉冲编码器（A+B通道）（10）P0408 脉冲编码器每转的脉冲数（11）P0640 电动机的过载因子10.0 - 400.0 % ，设定值的范围电动机过载电流的限定值以电动机额定电流(P0305) 的% 值表示；（12）P0700 选择命令源，1-基本操作面板(BOP)/2 端子( 数字输入)（13）P1000 选择频率设定值1-电动电位计设定值/2-模拟设定值1/3-固定频率设定值；（14）P1080 电动机最小频率；（15）P1082 电动机最大频率；（16）P1120/1121/1135 加减速时间，按工艺需要及机械性能设置；（17）P1300 控制方式：0线性V/F控制20SLVC控制21VC控制（18）P1500 转矩设定值选择：详见手册,不用时略过；（19）P1910，P1960 暂时略过；（20）P3900 结束快速调试1-结束快速调试并按工厂设置使参数复位3-结束快速调试只进行电动机数据的计算（21）选择电动机数据是否自动检测（22）P1960 速度控制器的优化0-禁止优化/1-使能优化（速度控制器的优化一般仅在矢量控制情况下做）二、由快速调试可知，通过设定P0700选择命令源，1-基本操作面板(BOP)/2 端子( 数字输入) 数字输入1 端子号5 P0701 =‘1’ON，正向运行数字输入2 端子号6 P0702 =‘12’反向运行数字输入3 端子号7 P0703 =‘9’故障确认三、MM440 设置用模拟量作为频率给定:1. 首先确定模拟量的类型如果是电压信号变频器的DIP 开关置于OFF 的位置，如果是电流信号变频器的DIP 开关置于ON 的确位置。

西门子变频器MM440调试步骤西门子MM440变频器主起升调试步骤一、快速调试1、P0003=3 用户访问等级（专家）2、P0004=0 参数过滤（所有参数）3、P0010=1 调试参数过滤（快速调试）4、P0100=0 欧洲/北美（欧洲）5、P0250=0 变频器应用（恒定转距）6、P0300=1 选择电机类型（异步电机）7、P0304=? 电动机额定电压8、P0305=? 电动机额定电流9、P0307=? 电动机额定功率10、P0308=? 电动机额定功率因数11、P0310=? 电动机额定频率12、P0311=? 电动机额定转速13、P0355=1 电机冷却（0、自带风扇自冷1、强迫风冷、独立风扇）14、P0640=150 电动机的过载系数15、P0700=1 选择命令源（BOP）16、P1000=31 选择频率给定值（固定频率给定值+MOP给定值）17、P1080=0 最小频率18、P1082=50 最大频率19、P1120=5 斜坡上升时间20、P1121=5 斜坡下降时间21、P1135=5 OFF3斜坡下降时间22、P1300=20 控制方式（无传感器的矢量控制）23、P1500=0 选择转距给定值（无主给定值）24、P1910=1 选择电机数据辨识（用参数变更辨识所有参数，他们被认可并应用于调节器）25、P3900=1 快速调试结束（电机计算和不包含在快速调试中(属性“QC”=NO)的所有其他参数的复位到工厂设定）26、ON 给运行命令，变频器自学习二、磁化学习1、P0003=42、P3950=463、P1040=404、P1960=15、ON6、P0320=r0029/P03057、P0340=18、P1910=19、ON10、P1960=111、ON三、命令参数设定P0003=3P3950=461、P0700=22、P0732=52:123、P1003=104、P1004=155、P1005=156、P1040=107、P0640=120P1080=1P1120=3P1121=3P1237=58、P1215=19、P1216=0.210、P1217=0.511、12、P1240=013、P1511=2889 P1520=P1521=P1755=4P2003=P2800=114、P2889=-45。

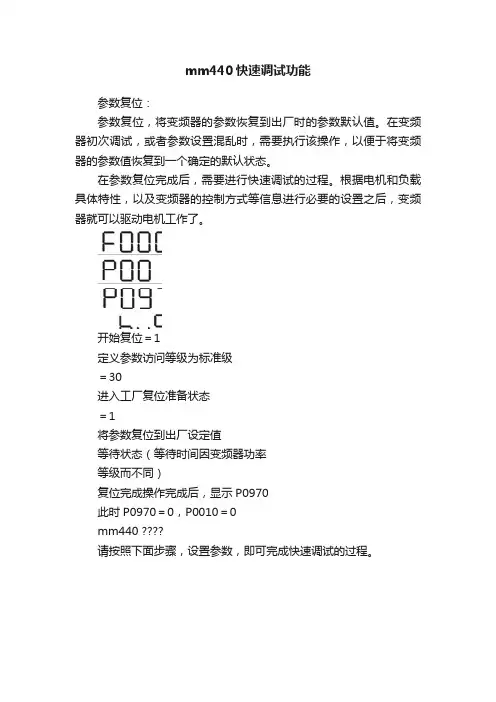

mm440快速调试功能参数复位：参数复位，将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。

在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

开始复位＝1定义参数访问等级为标准级＝30进入工厂复位准备状态＝1将参数复位到出厂设定值等待状态（等待时间因变频器功率等级而不同）复位完成操作完成后，显示P0970此时P0970＝0，P0010＝0mm440请按照下面步骤，设置参数，即可完成快速调试的过程。

在完成快速调试后，变频器就可以正常的驱动电机了。

下面就可以根据需要设置控制的方式和各种工艺参数。

数字输入端子编号参数编号出厂设置功能说明DIN15P07011= 1 接通正转/断开停车= 2 接通反转/断开停车 = 3 断开按惯性自由停车= 4 断开按第二降速时间快速停车= 9 故障复位= 10 正向点动= 11 反向点动= 12 反转（与正转命令配合使用）= 13 电动电位计升速= 14 电动电位计降速= 15 固定频率直接选择= 16 固定频率选择 + ON 命令= 17 固定频率编码选择 + ON 命令= 25 使能直流制动= 29 外部故障信号触发跳闸= 33 禁止附加频率设定值= 99 使能BICO 参数化DIN26P070212DIN37P07039DIN48P070415DIN516P070515DIN617P0706159公共端说明：1. 开关量的输入逻辑可以通过P0725改变2. 开关量输入状态由参数r0722监控，开关闭合时相应笔划点亮开关量输出功能可以将变频器当前的状态以开关量的形式用继电器输出，方便用户通过输出继电器的状态来监控变频器的内部状态量。

而且每个输出逻辑是可以进行取反操作，即通过操作P0748的每一位更改。

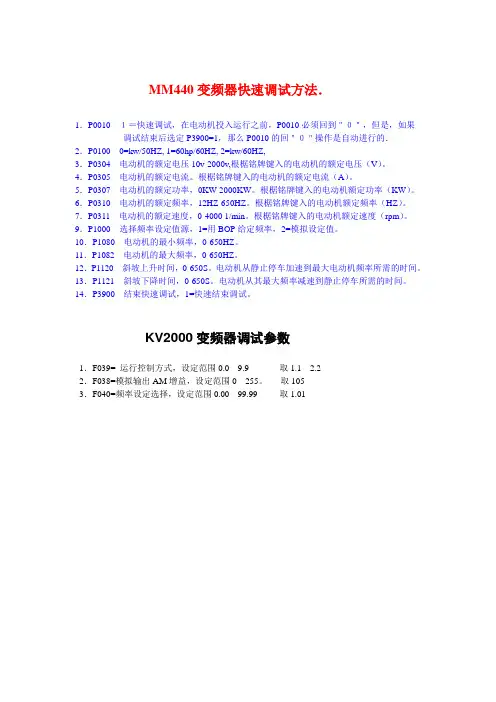

MM440变频器快速调试方法．1．P0010１＝快速调试，在电动机投入运行之前，P0010必须回到＂０＂，但是，如果调试结束后选定P3900=1，那么P0010的回＂０＂操作是自动进行的．2．P0100 0=kw/50HZ, 1=60hp/60HZ, 2=kw/60HZ,3．P0304电动机的额定电压10v-2000v,根椐铭牌键入的电动机的额定电压（V）。

4．P0305 电动机的额定电流。

根椐铭牌键入的电动机的额定电流（A）。

5．P0307 电动机的额定功率，0KW-2000KW。

根椐铭牌键入的电动机额定功率（KW）。

6．P0310 电动机的额定频率，12HZ-650HZ。

根椐铭牌键入的电动机额定频率（HZ）。

7．P0311 电动机的额定速度，0-4000 1/min。

根椐铭牌键入的电动机额定速度（rpm）。

9．P1000 选择频率设定值源，1=用BOP给定频率，2=模拟设定值。

10．P1080 电动机的最小频率，0-650HZ。

11．P1082 电动机的最大频率，0-650HZ。

12．P1120 斜坡上升时间，0-650S。

电动机从静止停车加速到最大电动机频率所需的时间。

13．P1121 斜坡下降时间，0-650S。

电动机从其最大频率减速到静止停车所需的时间。

14．P3900 结束快速调试，1=快速结束调试。

KV2000变频器调试参数1．F039= 运行控制方式，设定范围0.0---9.9 取1.1---2.22．F038=模拟输出AM增益，设定范围0---255。

取1053．F040=频率设定选择，设定范围0.00---99.99 取1.01。

目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板（BOP）的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前，请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”，“注意”和“提示”，为您提供人生安全的保障，有效防止设备或与其连接的部件受到损伤。

安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压，而且它所控制的是带有潜在危险的转动机构。

如果不遵守《使用大全》中“警告”的规定，或不按照其中的要求操作，就可能造成死亡，严重的人生伤害或重大财产损失。

• 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。

正确地进行搬运装卸就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。

• 注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断5分钟以后才允许打开本设备。

• 输入电源线只允许永久性紧固连接。

设备必须接地（按照 IEC 536 Class 1，NEC 和其他适用的标准）。

• MICROMASTER440 变频器是在高压下运行。

• 电气设备运行时，设备的某些部件上不可避免的存在危险电压。

• 本设备不可作为“紧急停车机构”使用（参看 EN60204，9.2.5.4.）• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。

参数号————参数功能————参数范围————参数说明/注释—————本机设置值（假如）P0000——驱动装置显示——无——显示P0005设置的参数值——无P0003——用于定义用户参数访问的等级——（0~4）——1标准级3专家级——根据需要选择P0005——显示选择——（2~4000）——21频率25电压27电流——一般选择21P0010——调试参数过滤器——（0~30）——1快速调试30工厂的设定值——p3900恢复为0P0295——冷却风扇断电延迟时间——（0~3600）——这个时间以秒计——180秒为宜P0304——电动机的额定电压——（10~2000）——名牌数据实际为准——380伏P0305——电动机的额定电流——（0.01~10000）——名牌数据实际为准——电流叠加A1+A2P0307——电动机的额定功率——（0.01~2000）——名牌数据实际为准——功率叠加P1+P2P0308——电动机额定功率因数——（0.0~1.0）——名牌数据实际为准——cosφP0311——电动机的额定速度——(0~40000)——名牌数据实际为准——980/1380P0700——选择命令源——(0~6)——选择数字的命令信号源——2代表由端子排输入P0701——数字输入1的功能——（0~99）——选择数字1功能——1 P0702——数字输入2的功能——（0~99）——选择数字2功能——2 P0703——数字输入3的功能——（0~99）——选择数字3功能——17 P0704——数字输入4的功能——（0~99）——选择数字4功能——17 P0705——数字输入5的功能——（0~99）——选择数字5功能——29 P0706——数字输入6的功能——（0~99）——选择数字6功能——17 P0732——数字输出2的功能——（0~4000）——电动机抱闸投入——52CP0733——数字输出3的功能——（0~4000）——电动机抱闸投入——52CP0970——工厂复位——（0~1）——0代表禁止复位1代表参数复位——根据需要决定西门子MicroMaster440变频器是全新一代可以广泛应用的多功能标准变频器。

西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。

序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级专家级单位HP,频率60HZ 单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cos Ф设定值范围：0.0-99.9% 根据123开始快速调试选择电机功率单位和电网频率P0010P0100 在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

三、快速调试及功能调试参数设定步骤9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式1根据电机名牌输入电机额定速度工厂缺省设定值BOP（操作面板）I/O端子控制（数字输入）通常设定值为50/60HZ 根据电机名牌输入电机额定频率50HZ 否（继电器输出为低电平）是（继电器输出为高电平）BOP电动电位计给定（操作面板）通过操作P0748的每一位修改禁止数字输入ON/OFF(接通正转/停车命令）固定频率设定值（直接选择）固定频率设定值（直接选择+ON命令） 现场值限制电机运行的最高频率电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间模拟输入1通道固定频率模拟输入2通道输入相应的固定频率设定值（直接选择+ON命令）1314结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。

目录前言------------------------------------------------ 1 第一部分调试流程-------------------------------- 2 第二部分调试说明2.1 电梯速度给定与输入口关系-----------------------92.2 电梯运行曲线----------------------------------102.3 启动部分的调整--------------------------------112.4 运行曲线的调整--------------------------------112.4.1 调整原则 -----------------------------------112.4.2 加速部分的调整 -----------------------------112.4.3 减速部分的调整 -----------------------------112.4.4 平层的调整----------------------------------122.5 速度控制器的调整 -----------------------------122.6 关于附加转矩的设置----------------------------13第三部分编码器模板说明3.1 安装要求 -------------------------------------143.2 接线 -----------------------------------------143.3 LED指示的编码器状态--------------------------153.4 编码器模板的DIP开关 -------------------------153.5 编码器A、B相接线顺序的确认 ------------------163.6 故障的排除 -----------------------------------163.7 编码器模板的安装方法 -------------------------16 附录1 变频器操作指南-------------------------------17 附录2 变频器故障显示表 ----------------------------22 附录 3A 更换操作面板---------------------------------29B 拆卸盖板-------------------------------------30前言本指南是STIA西门子系列电梯控制系统中MM440变频器调试的指导性文件，为了保证调试的顺利进行，请你在调试前务必详细地阅读本指南，并严格按照本说明进行调试以免造成不必要的麻烦，甚至于人身或设备的伤害。

一、参数的设置步骤参数复位快速调试功能调试1.参数复位将变频器所有参数复位为工厂出厂值P0003=1 P0010=30 P0970=12．快速调试指通过设定电动机的额定参数和变频器的命令源及频率的给定源，从而简单快速的运转电机的一种操作方式。

（1）用户参数访问级P003=1（2）参数过滤器P004=1（3）调试参数过滤器P0010=1;P0010=0，准备运行；P0010=1,快速调试；P0010=30，工厂缺省的设置值。

（4） P0100选择工作区域，确定功率的设定值单位和电源频率；P0100=0，欧洲，kW，50Hz；P0100=0，北美洲，ph，60Hz；P0100=0，北美洲，kW，60Hz；（5） P0205设置变频器的应用对象P0205=0，恒转矩对象；P0205=1，变转矩对象；（6） P0300电动机的类型P300=1，异步电动机；P300=2，同步电动机；（7）电动机的额定参数〔只有在P0010=1时才能修改〕P0304 额定电压P0305 额定电流P0307 额定功率P0310 额定频率P0311 额定速率〔以上访问级别为1〕P0308 额定功率因数P0309 额定功率〔以上访问级别为2〕（8） P0335电机的冷却方式P0335=0，电机轴上风机自冷；P0335=1，单独供电的冷却风扇强制风冷；P0335=2，自冷和内置冷却风扇；P0335=3，强制冷却和内置冷却风机；（9） P0640电动机的过载系数以电动机额定电流〔P0305〕的百分值表示的最大电流输出限值。

在恒扭矩情况下，设置为150%；在变转矩情况下，设置为110%;（10）P0700选择命令源P0700=1，BOP控制；P0700=2，由数字输入端控制变频器起停；P0700=4，由BOP链路的USS通讯设置；P0700=5，由COM链路的USS通讯设置〔MM440/430端子29/30，MM420端子14/15〕;P0700=6，通过COM链路的CB〔通讯模块设置〕；（11）P1000频率给定源P1000=1，AOP/BOP设定；P1000=2，由模拟量输入信号设定 (MOP)AIN1；P1000=3，固定频率设定；P1000=4，由BOP链路的USS通讯设置；P1000=5，由COM链路的USS通讯设置〔MM440/430端子29/30，MM420端子14/15〕;P1000=6，通过COM链路的CB〔通讯模块设置〕；P1000=7，AIN2;其他：10 无主设定值 + MOP 设定值11 MOP 设定值 + MOP 设定值12 模拟设定值 + MOP 设定值13 固定频率 + MOP 设定值14 通过 BOP 链路的USS 设定 + MOP 设定值15 通过 COM 链路的USS 设定 + MOP 设定值16 通过 COM 链路的CB 设定 + MOP 设定值20 无主设定值 + 模拟设定值21 MOP 设定值 + 模拟设定值22 模拟设定值 + 模拟设定值23 固定频率 + 模拟设定值24 通过 BOP 链路的USS 设定 + 模拟设定值25 通过 COM 链路的USS 设定 + 模拟设定值26 通过 COM 链路的CB 设定 + 模拟设定值30 无主设定值 + 固定频率31 MOP 设定值 + 固定频率32 模拟设定值 + 固定频率33 固定频率 + 固定频率34 通过 BOP 链路的USS 设定 + 固定频率35 通过 COM 链路的USS 设定 + 固定频率36 通过 COM 链路的CB 设定 + 固定频率40 无主设定值 + BOP 链路的USS 设定值41 MOP 设定值 + BOP 链路的USS 设定值42 模拟设定值 + BOP 链路的USS 设定值43 固定频率 + BOP 链路的USS 设定值44 通过 BOP 链路的USS 设定 + BOP 链路的USS 设定值45 通过 COM 链路的USS 设定 + BOP 链路的USS 设定值46 通过 COM 链路的CB 设定 + BOP 链路的USS 设定值50 无主设定值 + COM链路的USS 设定值51 MOP 设定值 + COM链路的USS 设定值52 模拟设定值 + COM链路的USS 设定值53 固定频率 + COM链路的USS 设定值54 通过 BOP 链路的USS 设定 + COM链路的USS 设定值55 通过 COM 链路的USS 设定 + COM链路的USS 设定值60 无主设定值 + COM链路的CB 设定值61 MOP 设定值 + COM链路的CB 设定值62 模拟设定值 + COM链路的CB 设定值63 固定频率 + COM链路的CB 设定值64 通过 BOP 链路的USS 设定 + COM链路的CB 设定值66 通过 COM 链路的CB 设定 + COM链路的CB 设定值（12）P1080电动机运行最低频率（13）P1082电动机运行最高频率（14）P1120斜坡上升时间，太短的话因过电流导致变频器跳闸（15）P1121斜坡下降时间，太短的话因过电流或过电压导致变频器跳闸（16）P1300变频器控制方式P1300=0，线性U/f控制；P1300=1，带磁通电流控制FCC的U/f控制；2，带抛物线特性的U/f控制；3，特性曲线可编程的U/f控制；5，用于纺织机械的U/f控制；6，用于纺织机械的带抛物线功能的U/f控制；19，具有独立电压设置的U/f控制；20，无传感器的矢量控制；21，带传感器的矢量控制；22，无传感器的矢量转矩控制；23，带传感器的矢量转矩控制；（17）P1500转矩设定值P1500=0，无主设定值；P1500=2，AIN1输入；P1500=4，由BOP链路的USS通讯设置；P1500=5，由COM链路的USS通讯设置〔MM440/430端子29/30，MM420端子14/15〕;P1500=6，通过COM链路的CB〔通讯模块设置〕；P1500=7，AIN2;（18）P1910选择电动机技术数据的自动检测方式（19）P3900结束快速调试P3900=0，不进行快速调试〔不进行电动机数据计算〕；1，结束快速调试，进行电动机数据计算，并将不包括在快速调试中的其他参数复位为出厂缺省值设置；2，结束快速调试，只进行电动机技术数据计算，并将I/O设置复位为工厂初始值；3，结束快速调试，至进行电动机技术数据计算，其他参数不复位。

MM440变频器调试方法1.基本连接首先，将MM440变频器与电源连接，确保电源电压和频率与变频器要求一致。

然后，将变频器与电机连接，确保接线正确可靠。

2.参数设置接下来，需要对MM440变频器进行参数设置。

将变频器连接到外部设备（如PC）上，打开调试软件（如Starter或DriveMonitor），通过串口或以太网与变频器进行通信。

然后，根据实际需要，设置变频器的基本参数，如电机额定功率、额定电压、额定转速等。

3.软件调试完成参数设置后，可以进行一些基本的软件调试操作。

首先，在调试软件中选择适当的控制模式（如V/F控制或矢量控制），并设置相应的参数。

然后，通过向变频器发送相应的命令或指令，可以实现变频器的启动、停止、加速、减速等基本功能。

需要注意的是，在调试过程中要根据实际情况调整相关参数，以达到最佳的性能。

4.性能调试一般情况下，调试变频器的目的是为了实现电机的调速控制。

在性能调试阶段，需要根据实际需求，通过调整变频器的各种参数，使电机能够以稳定、准确的速度工作。

可以根据实际情况设置变频器的速度设定、加速时间、减速时间等参数，以满足生产过程中的要求。

5.故障排除如果在调试过程中遇到故障或问题，需要进行故障排除。

首先，可以通过调试软件查看变频器的运行状态、报警信息等，以判断故障的类型和原因。

然后，可以根据故障代码或报警信息，对相应的电路、传感器、接线等进行检查和修复。

需要注意的是，在故障排除过程中要确保电源断开，以保证安全。

6.安全注意事项在使用MM440变频器进行调试时，需要注意以下几点：-在调试过程中要注意电源的接入和断开，避免触电和设备损坏等事故；-在变频器通电前要检查接线是否正确，避免短路和火灾等风险；-在执行操作前要仔细阅读设备的操作手册和安全说明书，了解相关的安全操作规程。

总结起来，MM440变频器调试的一般步骤包括基本连接、参数设置、软件调试、性能调试和故障排除等。

通过合理的参数设置和调试操作，可以使电机实现准确、稳定的调速控制，提高工业生产的效率和质量。

Siemens MM440变频器的调试(0.12kW ~250kW )一、操作板1.基本操作板(BOP)基本操作面板(BOP)具有五位数字的七段显示，用于显示参数的序号和数值，报基本操作面板(BOP)上按钮的功能和说明如下表所示。

警和故障信息，以及该参数的设定值和实际值。

BOP不能存储参数的信息。

显示/按钮 功能 说明状态显示显示变频器当前的设定值。

起动电动机 按此键起动变频器。

缺省值运行时此键是被封锁的。

为了使此键的操作有效，应设定P0700=1。

停止电动机 率减，但时间较长)电动机将OFF1：按此键，变频器将按选定的斜坡下降速速停车。

缺省值运行时此键被封锁；为了允许此键操作，应设定P0700=1。

OFF2：按此键两次(或一次在惯性作用下自由停车。

此功能总是“使能”的。

改变电动机动方向。

电动机的反向的转动方向 按此键可以改变电动机的转用负号(-)表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，为了使此键的操作有效，应设定P0700=1。

电动机点动 的情况下按此键，将使电动机起动，在变频器无输出并按预设定的点动频率运行。

释放此键时，变频器停车。

如果变频器/电动机正在运行，按此键将不起作用。

功能 此键用于浏览辅助信息。

任何一个参数时按下此变频器运行过程中，在显示键并保持不动2秒钟，将显示以下参数值： 1.直流回路电压(用d表示，单位：V)。

2.输出电流(A)3.输出频率(Hz)4.输出电压(用o表示，单位：V)。

择显示上述参。

个参数(rXXXX 或PXXXX)时短时间按障或报警的情况下，按该键可以将操作板5.由P0005选定的数值(如果P0005 选数中的任何一个，这里将不再显示)。

连续多次按下此键，将轮流显示以上参数跳转功能：在显示任何一下此键，将立即跳转到r0000，如果需要的话，您可以接着修改其它的参数。

跳转到r0000后，按此键将返回原来的显示点。

退出：在出现故上显示的故障或报警信息复位访问参数 按此键即可访问参数。

西门⼦mm440变频调试指南调试步骤通常⼀台新的MM440变频器⼀般需要经过如下三个步骤进⾏调试：参数复位快速调试功能调试参数复位，是将变频器参数恢复到出⼚状态下的默认值的操作。

⼀般在变频器出⼚和参数出现混乱的时候进⾏此操作。

快速调试状态，需要⽤户输⼊电机相关的参数和⼀些基本驱动控制参数，使变频器可以良好的驱动电机运转。

⼀般在复位操作后，或者更换电机后需要进⾏此操作。

?功能调试，指⽤户按照具体⽣产⼯艺的需要进⾏的设置操作。

这⼀部分的调试⼯作⽐较复杂，常常需要在现场多次调试。

本书将按照这三个步骤，通过案例介绍和相关参数的说明，逐步的介绍全部MM440的调试流程。

⼀：参数复位，P003=1 P0010=30 P定 0970=1 确BUSY 后显⽰P0970 调试结束⼆：快速调试P003=3专家级P10=1 开始快速调试 P100=0 ⼯作地区 P205=0应⽤对象 P300=1 异步电机P304=??电机额定电压P305=??电机额定电流P307=?? 电机额定功率 P308=??电机功率因数P310=50电机额定频率 P311=?? 电机额定速度 P335=0 电机⾃冷P640=150过载因⼦P700=2 端⼦控制(1⾯板) P1000=2 模拟设定 P1080=0电机最⼩频率 P1082=50电机最⼤频率 P1120=10加速时间 P1121=10减速时间 P1300=20⽮量控制(0V/F) P3900=3调试结束接着P1910=1 进⾏电机识别出现A0541后,⽴即启动电机.此步完成后,变频器就可以正常的驱动电机了P701-P706为6个数字量输⼊0;禁⽌数字输⼊ 1,接通正转/断开停车 2,接通反转/断开停车 3接通⾃由停车4快速停车按函数曲线 9,故障复位, 10,正向点动 11,反向点动 12,反转,与正转命令配合 13,电动电位计(MOP)升速 14电动电位计降速 15,固定频率设定值16固定频率+ON 17,固定频率编码+ON 25,使能注⼊直流29外部信号触发跳闸 33,禁⽌附加频率设定 99,使能BICO参数化1. 开关量的输⼊逻辑可以通过P0725改变2. 开关量输⼊状态由参数r0722监控，开关闭合时相应笔划点亮 B-111111 从右到左1到6位输出量设置继电器1 P0731 = 52.3 故障监控继电器失电继电器2 P0732 = 52.7 报警监控继电器得电继电器3 P0733 = 52.2 变频器运⾏中继电器得电MM440变频器有两路模拟量输⼊，相关参数以in000和in001区分，可以通过P0756分别设置每个通道属性。

一．系统基本参数调试：（一般步骤）1．恢复工厂设置：P0010=30P0970=1 显示“busy”（数分钟）, 最后显示“P0970”(最好重新上电)2．专家模式：P0003=3 （允许获取更高级别的参数）3．进入快速调试模式：P0010 = 1 （仅有快速调试的参数）4．马达参数：P0304= 380V 电机额定电压(V)P0305= 2A 电机额定电流(A)P0307= 0.75KW 电机额定功率(KW)P0308= 电机功率因数（COSφ）（可以不填，自动会计算）P0309= 电机效率（%）（可以不填，自动会计算）P0310= 50 电机额定频率(Hz)P0311= 1410 电机额定转速(RPM)5．选择命令源：P0700=1 （BOP键盘设置）P0700=2 （端子，数字输入）√6．频率设定值通道选择：P1000=1 （BOP键盘设置）P1000=3 (内部固定频率设定) √7．电机最小频率限幅：P1080=0 （默认值）√8．电机最大频率限幅：P1082=50 （默认值）√9．上升斜率时间：（0 to 650.00秒）P1120=2 √10．下降斜率时间：（0 to 650.00秒）P1121=2 √11．控制方式选择：P1300 = 20 无传感器的矢量控制√12．结束快速调试P3900 = 1 （结束快速调试，计算建立马达模型）：按“P”→开始执行“结束快速调试”；显示“busy”（数分钟）；最后显示“P3900”（结束快速调试，完成计算并写入参数值）。

13．做系统优化（P0003=3 P0010=0）《最好带减速箱、辊子》●P1910 = 1 ；（速度环优化）：显示“A0541”后按“①= ON”；变频器风机运行，电机有声响，但不转；交替显示“A0541”及“P1910”显示“busy”（数分钟）；最后显示“P1910”。

●P1910 = 3 ；（磁化曲线优化）：显示“A0541”后按“①= ON”；变频器风机运行，电机有声响，但不转；交替显示“A0541”及“P1910”（数分钟）；最后显示“P1910”。
