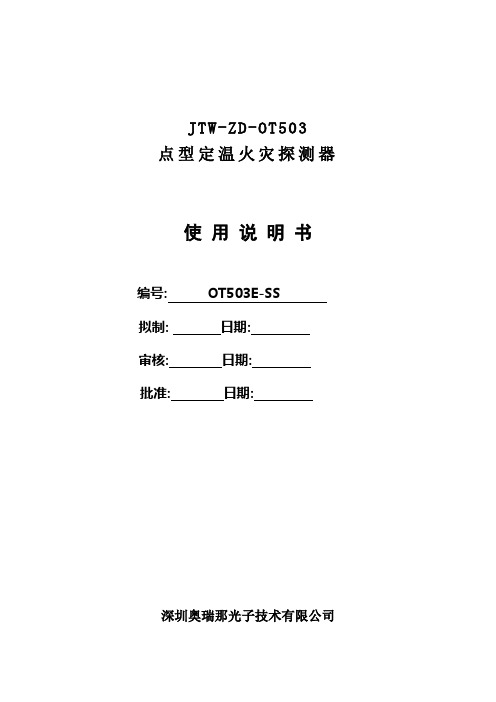

JTW-ZD-OT503点型定温火灾探测器使用说明书编号: OT503E-SS拟制:日期:审核:日期:批准:日期:深圳奥瑞那光子技术有限公司1.0 概述1.1 JTW-ZD-OT503定温火灾探测器(以下简称探测器) 是我公司成功研制的新一代智能火灾探测器，内置先进的MCU 微处理器，具有现场参数采集，自动检测探测器两端电压等功能，制造工艺采用先进的SMT 贴片技术。
完善的抗干扰措施，对电磁环境恶劣场所有着很好的抗干扰能力。
同时也采用了防潮湿、防腐蚀、防霉变等措施,对沿海高潮湿地区有着很好的防护能力。
1.2 该产品为定温火灾探测器, 符合《GB4716-2005》点型定温火灾探测器的技术要求, 产品类别: A2。
2.0 结构特征及工作原理 2.1壳体材料和颜色采用ABS 复合塑胶设计成型，外观美观、安装方便.同时也采用了完善的防潮湿、防腐蚀、防霉变等措施,对沿海高潮湿地区有着很好的防护能力。
2.2工作原理、工作特性采用优质的负温度系数热敏电阻作为传感器件,能探测到火灾生成以后所产生的热量,当温度达到预定的阈值时,确认报警时探测器指示灯常亮。
直到复位控制器为止。
控制器通过检测回路中探测器反馈的火警信号启动控制设备。
2.3 主要部件该探测器是由负温度系数热敏电阻和一块线路板、外壳主要部件组成。
3.0 技术特征3.1 工作电压：DC20V-30V3.2 监视电流：≤250uA报警电流：≤2mA 3.3 线制：二线制，无极性3.4 环境条件：温 度 -10℃～+50℃。
相对湿度 ≤95%（40±2℃）3.5尺寸及重量直径:100mm 高度:37.9mm 重量:65g4.0 安装4.1 安装基础、条件及要求安装前探测器应保存在防尘、防潮、防霉的地方。
4.2 探测器的布线4.2.1 要求用截面积1mm 2以上的铜质双绞线，每米绞合节数为20～30，导线总电阻低于60Ω，总分布电容低于0.2uF 。

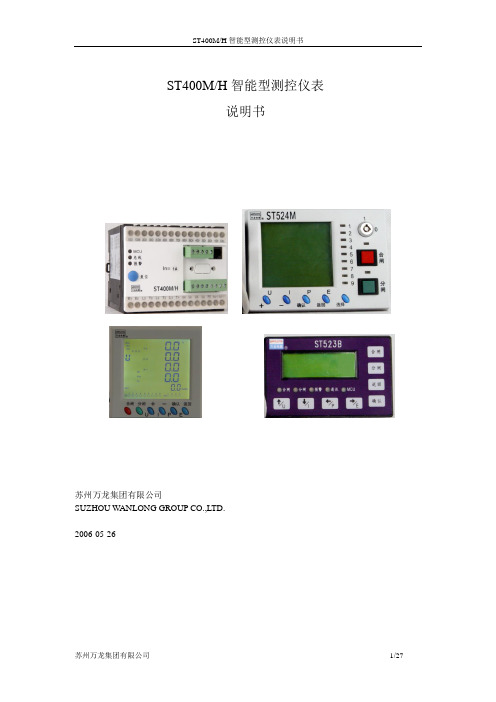

ST400M/H智能型测控仪表说明书苏州万龙集团有限公司SUZHOU W ANLONG GROUP CO.,LTD.2006-05-26目录一．概述 (4)二．产品特点 (4)1.ST400M/H智能测控仪表主体 (4)2.ST523B显示模块 (4)3.ST524B显示模块 (4)4.ST524M显示模块 (4)三．外观及尺寸 (5)1.ST400M/H测量本体 (5)2.ST523B显示模块 (5)3.ST524B显示模块 (5)四．产品选型 (6)五．ST400系列智能测控仪表的分类及主要技术性能 (8)六．产品功能 (9)1.ST400M/H测控仪表 (9)1.1测量功能（标配） (9)1.2控制功能（标配） (9)1.3通讯功能（增选） (9)1.4保护功能（可选） (9)2. ST523B (12)2.1显示功能 (12)2.2参数整定功能(密码保护) (13)2.3显示操作面板 (15)2.4菜单结构 (16)2.5控制功能 (17)3. ST524B (17)3.1显示功能 (17)3.2 参数整定功能(密码保护) (18)3.3控制功能 (20)4. 4显示操作面板 (20)4.ST524M (21)4.1功能总介 (21)4.2具体功能 (21)4.3 显示操作面板 (22)七．使用 (23)1.ST400M/H接线端子图 (23)2.ST400系列智能测控仪表与显示模块的连接 (24)4.典型接线方案 (24)1).3LN-3CT1 2).3LN-3CT2 (24)3).3LN-3CT3 4).2LN-1CT (25)5).2LL-3CT2 6).2LL-1CT (25)7).单相两线8).单相三线 (25)5.典型应用方案 (25)5.1 ST400M典型应用方案 (26)5.2 ST400H典型应用方案 (26)八．附录 (27)一．概述ST400M/H智能测控仪表(主要包括ST400M和ST400H两大类)采用交流采样技术，具有高精度的电压、电流、功率、电能等测量功能；可通过配置的总线实现“四遥”功能；与低压进线、馈线回路的断路器配合，实现分合闸操作与监控管理；通过编程“控制方式”可分别实现对框架断路器、塑壳断路器和接触器的控制；可以增选显示模块实现各种现场数据的显示。
22、功能配置一览表保护模式下，A 继电器的触点（14#/15#）为常闭接点，一般串联在电动机控制接触器线圈回路中，但当控制器上电正常工作时，A 继电器立即得电吸合，仅在失电或发生故障保护后方再次断开。
注：①控制器内部矢量和的接地保护为标准配置，但漏电和接地保护只能二选一，当增选漏电时，接地保护功能自动退出。
②控制器不带通讯功能时型号为ST501，增选通讯功能时型号为ST502（Profibus-DP ），ST503（Modbus-RTU）S 500智能型电动机控制器保护模式方式使用说明书T33、控制器保护模式下的典型接线图保护模式下，控制器内A 继电器（14#、15#）常闭接点串在控制电机接触器的线圈回路中（CJ 接触器），在控制器得电工作时立即闭合，此时方允许电机工作；当过载等故障保护动作时A 继电器接点断开，控制电机接触器CJ 失电停车。
故障后需按一次复位按钮方可清除故障指示和故障接点信号，同时需等待电机热容冷却到允许再次起动值时，控制器内A 继电器才自动闭合，允许电机再次起动运行。
保护模式下控制器提供装置失电/自诊断、故障跳闸等故障接点输出（图中19、20、21），其中自诊断接点为常闭，控制器得电正常工作时为常开，当控制器自检到装置故障或失电时变为常闭。
故障跳闸接点为常开，只有当控制器检测到故障并按规定特性保护动作时变为常闭。
分析排除故障后需按复位按钮方可清除故障指示和故障接点信号。
保护模式下控制器可据用户需要增选电压功能、电动机绕组热保护功能、漏电保护功4、ST522显示模块在保护方式下，ST522操作显示模块作为增选附件可与ST500配合使用（通过T9**～02串口线连接），通过ST522可以实时显示电机的各种运行参数；调整各种参数（保护定值、系统参数）；检查各种故障信息/报警信息/DI 和DO 状态；查询各种管理信息。
保护方式下的ST522面板功能定义如下：S 500智能型电动机控制器保护模式方式使用说明书T41：液晶显示屏2：指示灯3：功能键4.1指示灯运行指示当前电动机处于正常工作状态，允许电动机进行操作控制。

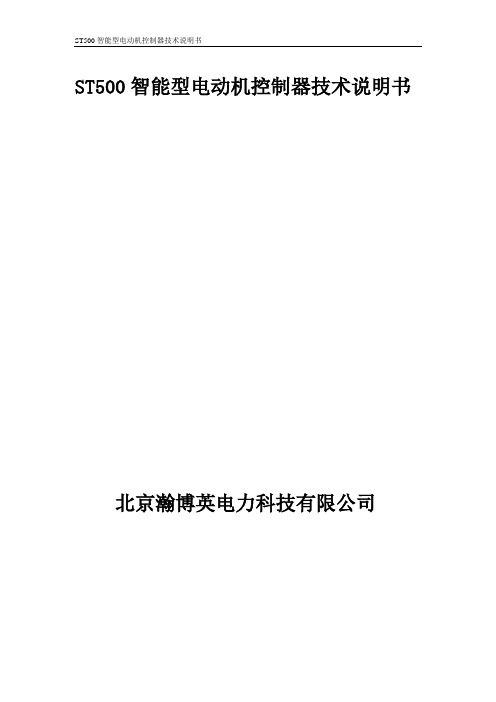

ST500智能型电动机控制器技术说明书ST500智能型电动机控制器技术说明书北京瀚博英电力科技有限公司目录一、概述 (3)1.1用途及适用范围 (3)1.2主要性能介绍 (3)1.3主要功能模块 (3)二、产品分类及订购说明 (4)2.1 控制器的功能配置 (4)2.2控制器的面板及端子布置 (5)2.3控制器的端子号定义 (7)2.4控制器的定购选型说明 (9)一. 安装 (11)3.1控制器的外形及安装尺寸(100A) (11)3.2控制器的外形及安装尺寸（250A） (11)3.3ST522显示模块外形尺寸 (12)3.4ST500手持编程器的外形尺寸 (12)3.5外部电流互感器ZT40的外形及安装尺寸 (13)3.6外部漏电互感器ZT30的外形及安装尺寸 (13)3.7控制器与各种模块间的连接方式 (14)二. 技术参数 (17)4.1符号对照表 (17)4.2测量显示误差 (17)4.3保护设定参数 (18)4.4各种保护特性说明 (20)4.4.1过负载保护4.4.2缺相不平衡保护4.4.3接地漏电保护4.4.4欠电流保护4.4.5堵转保护4.4.6过热保护4.4.7欠压保护4.4.8过压保护4.4.9欠功率保护4.4.10起动加速超时保护4.4.11外部故障保护4.4.12相序保护五、特殊控制功能说明 (25)5.1 外部停车5.2 上电延时自动重起动5.3 欠压或失压延时重起动5.3 远程就地控制权限附录附录一 ST500智能电动机控制器的使用说明(保护模式)附录二 ST500智能电动机控制器的使用说明(直接起动)附录三 ST500智能电动机控制器的使用说明(双向/可逆起动) 附录四 ST500智能电动机控制器的使用说明(星三角起动)附录五 ST500智能电动机控制器的使用说明(自耦变压器起动) 附录六 ST500智能电动机控制器的使用说明(电阻降压起动) 附录七通讯规约一．概述1.1 用途及适用范围ST500系列智能型（电动机）控制器（以下简称控制器）。
CDA503系列产品使用说明-目录一、CDA503系列产品概述 (1)1.使用范围及条件 (1)2.特点 (1)3.外形尺寸 (1)4.运输、验收、存放、安装、维护 (1)二、CDA503电源单元 (1)1.主要功能及技术指标 (2)2.面板示意图 (2)1.主要功能及技术指标 (3)2.面板说明(面板功能按钮和指示灯的布置) (3)3.接线定义 (3)四、CDA503断路器控制单元 (4)1.主要功能及技术指标 (4)2.面板说明 (4)3.接线定义 (5)五、CDA503过流保护断路器控制单元 (5)1.主要技术指标 (5)2.主要功能 (5)3.面板说明 (5)4.LCD液晶显示及键盘操作 (6)5.接线定义7一、CDA503系列产品概述1.使用范围及条件海拔: 不大于2000m 环境温度: -25℃～+65℃相对湿度: 50%～95% 储存温度: -30℃～+85℃2、特点适用范围宽操作简便电机过流保护可远动控制合分闸操作抗震动、抗干扰能力强3.外形尺寸4.运输、验收、存放、安装、维护4.1 运输本产品必须包装运输, 不允许有强烈震动, 不允许倒置.4.2 验收(1)、开箱检查随机文件是否齐全....(2)、基本功能是否正常.注：随机文件..a.控制单元使用说明书一份.... b.合格证一份.4.3 存放产品应存放在室内清洁、干燥通风处, 存放时应小心, 谨防损坏.4.4 安全信息本产品为弱电设备, 但在现场安装、维护时, 附近有危险电压！本设备不能替代可见断开点, 工作时应遵循所在当地批准的安全规程；否则, 将因触高压导致严重人身伤亡.本手册并不能概括设备的安装、运行、维护等等的所有细节, 如有问题请与我公司联系.4.5安装步骤产品应安装在易操作的地方, 根据开关的位置的不同, 可安装在柱上的不同位置.安装步骤. （1）首先固定好控制单元.. （2）将外部接线接好.注: 本手册仅供参考, 如有更改, 恕不另行通知。
CDA503系列产品使用说明-目录一、CDA503系列产品概述 (1)1、使用范围及条件 (1)2、特点 (1)3、外形尺寸 (1)4、运输、验收、存放、安装、维护 (1)二、CDA503电源单元 (1)1、主要功能及技术指标 (2)2、面板示意图 (2)3、接线定义 (2)三、CDA503负荷开关控制单元 (2)1、主要功能及技术指标 (3)2、面板说明(面板功能按钮和指示灯的布置) (3)3、接线定义 (3)四、CDA503断路器控制单元 (4)1、主要功能及技术指标 (4)2、面板说明 (4)3、接线定义 (5)五、CDA503过流保护断路器控制单元 (5)1、主要技术指标 (5)2、主要功能 (5)3、面板说明 (5)4、LCD液晶显示及键盘操作 (6)5、接线定义 (7)1、使用范围及条件海拔：不大于2000m 环境温度： -25℃～+65℃相对湿度： 50%～95% 储存温度： -30℃～+85℃2、特点适用范围宽操作简便电机过流保护可远动控制合分闸操作抗震动、抗干扰能力强3、外形尺寸4、运输、验收、存放、安装、维护4.1 运输本产品必须包装运输，不允许有强烈震动，不允许倒置.4.2 验收(1)、开箱检查随机文件是否齐全. (2)、基本功能是否正常.注：随机文件： a. 控制单元使用说明书一份. b. 合格证一份.4.3 存放产品应存放在室内清洁、干燥通风处，存放时应小心，谨防损坏.4.4 安全信息本产品为弱电设备，但在现场安装、维护时，附近有危险电压！本设备不能替代可见断开点，工作时应遵循所在当地批准的安全规程；否则，将因触高压导致严重人身伤亡.本手册并不能概括设备的安装、运行、维护等等的所有细节，如有问题请与我公司联系.4.5安装步骤产品应安装在易操作的地方，根据开关的位置的不同，可安装在柱上的不同位置.安装步骤：（1）首先固定好控制单元. （2）将外部接线接好.注：本手册仅供参考，如有更改，恕不另行通知。
控制器接线说明：K、L端子接电流互感器，一般情况下，电流互感器取A相电流，K为进线端，L为出线端。
Um1、Um2为电压接线端子，一般情况下取B、C相电压。
A接线端取相电压，1-14接线端为接触器线圈接点。
T1、T2是常开触点，该接点是无源接点，一般用来控制冷却风扇，在温度达到控制器的设定温度时导通，不常用。
M、MS是报警接点，继电器无源接点，不常用。
INFO: 信息：电容器数据AUTO: 自动：自动模式MANUAL: 手动：手动模式SETUP ALARM:报警：报警闪烁NT: NT:目标功率因数EXPORT:1-14：1-14：输出回路数操作：PFR-AX 控制器的操作可以通过以下四个键来实现在主菜单中你可以通过▼▲键来选择不同的主菜单菜单以及菜单内容的选择可以通过按右键实现，按左键可以返回的上一级菜单参数设置的进入在光标闪烁的时候可以通过▼▲键进行数值设置通过左右键移动光标当光标在右边位置的时候可以通过键来保存设置当光标在左边位置的时候可以通过左键来取消设置运行：在该控制器通电后，准备工作开始进行，通过右键可以结束准备工作进程，然后控制器开始自动巡检，控制器投切所有输出路数，并进行检定，通过该程序所有输出回路被使用，并对电压电流连接路径的进行校验，在自检后，控制器从无功功率开始时刻对电容器的容量和大小进行识别和检测当准备工作完成或者被强行结束之后，控制器将在没有自检的情况下开始工作。
没有使用的输出回路以及不带F-off 标志的回路将被认为是缺省状态。
SETUP 参数设置参数设置：送电后的初始界面，用▼▲将显示屏右边的菜单调至SETUP,然后按一下右键进入100的菜单，再按一下右键进入100的子菜单，用▼▲可以查找需要修改的参数，如上图，选中需要修改的参数时，按右键进入修改模式，可以用▼▲按键修改闪烁的数值，用右键可以切换数值的位数，修改完成后按右键保存，按左键退出该菜单。
100菜单中的子菜单如下：Un 线电压基准值（电网电压默认值400,没有特殊情况，请不要修改）CT 电流互感器变比（如互感器是2000／5，就设400）PT 电压互感器变比（默认值为1，不需要修改）Ai 自检状态PFC 功率因数控制(运行状态/停止状态，默认为on )CP1 目标功率因数（设置完成后需要注意CP1的后面应该显示i，如果显示c则需要更改）ST 投切延时（根据现场需要设置）如果设置完以后控制器不能正常工作，或者显示的功率因数不对，则需要设置200~600中的一些参数。
