鸿业市政管线总结

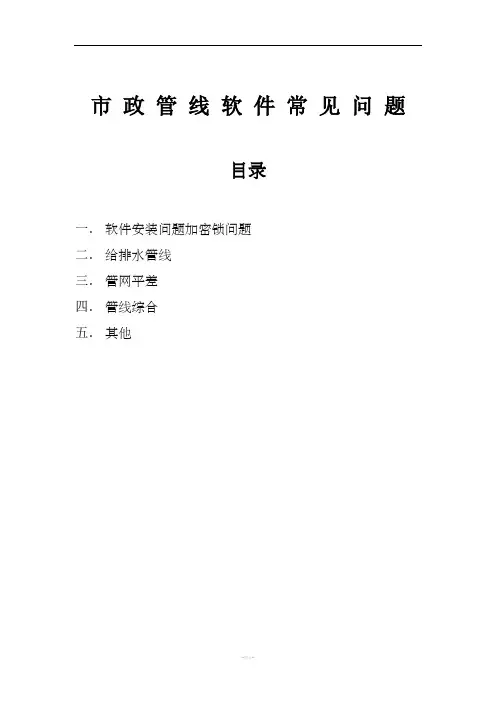

鸿业市政管线常见问题解答市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD 重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"pr ocessorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。

鸿业市政管线软件的应用——以某市中环路为例很兴奋，也很激动，参加来到设计四所后的第一个大项目——中环路（二街-十六街）雨污水设计工程。

本段工程全长约4695米，本图设计自桩号15+560沿顺时针方向至十六街，桩号为15+560-16+926.39，0+00-2+900两段，全长约4266米。

雨水管线双排布置，管位为环路内外21米；污水由二街至四街段管位为环路外侧16米，四街至十六街管位为环路内侧16米。

本次设计工作于3月22日开始设计并4月1日圆满完成，由于这是第一次接触如此之大的项目，在满腔热情的同时缺乏对整个设计的把握，只是埋头干活，做了不少不无用之功。

趁此次工作结束的空隙，回想本次设计中碰到的一些问题，并做如下总结，希望在总结本次设计中的优点与不足后能对今后的工作有所帮助，迅速提高设计能力，为四所和市政院的发展略尽绵薄之力。

（1）由于和道路专业的沟通不够，在道路设计范围变化的同时，没能及时了解情况，直至所长审硫酸图时发现后才得以改正。

在以后的设计工作中，一定要注意沟通合作，这不是一个人的事情，而是一个团队在奋斗。

同时在本专业有变化后，要注意及时通知其他可能涉及的专业，为同事减少不必要的重复工作量。

如在本次设计中，为了给通讯专业一个可靠的纵断和平面，与多次沟通，让其不因为我的失误而增加工作量。

（2）作图习惯问题，第一次设计大项目，有点手忙脚乱的感觉。

很多问题顾此失彼，没能从大局上把握整个项目。

本次设计中，从技术上说，对我启发比较大，因为以前做的都是不算很长的工程，很多时候平面和纵断有修改时就直接用编辑命令直接改过来，而不是依靠鸿业软件去更改其属性。

但这次设计工程很长，约4700米，雨污水的检查井就好几百个，为了正确的给出井型，我是在纵断图中一个个去更改的，而且是每拉一次纵断，就得重新更改，且不利于工程量的统计。

浪费了很多时间，不可取。

在与刘哥的交流中，他告诉我，有个检查井编辑的命令，可以更改检查井的型号，以便软件记住其型号。

使用鸿业市政管线9.0软件常见问题的总结（3）（本部分涉及给水管道设计相关内容。

）1.什么情况下需要定义管道桩号？答：一般在设计野外输水管线时需要定义管道桩号。

在实际工程设计中，野外输水管线以及向水体排放管线的设计时，没有道路桩号可以利用，为准确表现设计内容，可以利用软件中管道里程桩号的概念进行设计。

2.给水管道的管道标高位置与雨污水是否相同？答：不相同。

给水管道标高指管中标高，雨污水管道标高指管内底标高。

3.给水管道中【定井地面标高】时，命令行提示输入的横坡指什么？答：是指道路中心线到节点所在位置的合成坡度，即：（节点所在位置标高-道路中心线标高)／节点到道路中心线的距离。

4.给水管道中【定井地面标高】时，采用“路标高计算”方式时，标高文件如何获取？有什么注意事项？答：标高文件有三种获取方式：①由道路专业提供“*.bgs”设计标高文件；②由设计人员直接输入；③在道路纵断面图上，用【测量图提取】命令提取并保存为“*.bgs”设计标高文件。

注意事项：道路中心线必须定义过桩号；选择的节点须在参照的道路中心线桩号范围内；选择节点的桩号必须在关联的标高文件桩号范围内；井节点距离道路中心线不超过50m。

5.【综合定给排水标高】中，如何使用“回溯调整高优先级管网”选项？答：前题条件是：给水与排水管线垂直间距必须小于设定值时，该选项的设置才会起作用。

当选择不回溯时，则直接在相交位置布置给水弯头；若选择回溯时，则会先判断（给水管径－排水管径）是否大于等于设定值。

当大于等于设定值时，可调整高优先级管网（高优先级管网指交叉管中比当前管道优先级高一级的管网）；当小于设定值时，则不再回溯，直接在给水管上布置弯头。

6.给水自动布置排气和排泥井的方式有哪些？答：①在平面上通过【自动布置排气井】和【自动布置排泥井】布置；②在纵断中通过【自动插入排泥排气井】布置。

7.给水管道中，【断面局部调整】适用于什么情况？答：给水管道设计中，经常需要避让与其交叉的排水管，使用【断面局部调整】命令可在纵断上直接调整给水管道标高，添加给水弯头，既直观又高效。

使用鸿业市政道路9.0软件常见问题的总结（8）（本部分针对道路平面编辑，涉及渠化加宽与标准土方断面定义，港湾停靠站、右转车道、平曲线参数标注、出表设置及出表等内容。

）1. 路幅板块有增减或者宽度有变化时，平面如何设计？答：可利用【平面编辑】-【渠化与变宽】来进行设计。

可根据路幅实际选择渠化变宽的方式。

2. 【平面编辑】-【渠化与变宽】-【路幅变宽】的操作步骤是什么？答：路幅板块有增减或者宽度发生变化，且左右对称时，可利用【平面编辑】-【渠化与变宽】-【路幅变宽】进行平面处理。

以下图为例：操作步骤如下：点击【平面编辑】-【渠化与变宽】-【路幅变宽】，根据命令行提示：选择道路桩号任意位置，出现下述内容：U n Re g i st er ed点击 “确定”，平面渠化效果如下：3. 平面中遇到桥涵等信息如何绘制？答：使用【平面编辑】-【辅助设施】-【道路桥涵】进行绘制。

4. 平面编辑时如何利用软件绘制右转车道？答：可通过【平面编辑】-【路口处理】-【右转车道】进行绘制，操作如下：点击菜单后根据操作，以下图中十字相交道路为例，点选对应位置：选择完成后，软件自动出现如下界面：Un Re gi e确定后，软件出现提示，根据提示选择Y 确定后，生成如下结果：相同方法，可以对交叉进行右转车道设计后效果如下：5. 平面编辑时如何利用软件绘制港湾停靠站？答：可通过【平面编辑】-【辅助设施】-【港湾停靠站】进行绘制，操作如下：根据命令行提示，绘制港湾停靠站。

效果如下图所示：e i st e r ed6. 利用软件绘制港湾停靠站时，命令行出现如下提示，是什么原因？答：是由于标注时进行了如下设置引起的：①在【平面编辑】-【辅助设施】-【港湾停靠站】中勾选了； ②在【平面】-【桩号】-【桩号标注设置】中勾选了。

7. 平曲线参数标注的格式如何修改？ 答：使用【平曲线参数标注（new）】，可以修改文字样式及标注方式。

8. 【绘平曲线交点】后，各交点的测量坐标如何以表格的形式表示？ 答：使用【表类】-【平曲线表】会按照交点顺序出表。

市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"processorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。

一、安装问题1. 软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

2. 试用版软件还没有用几次就不能用了，是什么原因？答：一般来说管线软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

3. 双击管线软件图标，无任何出错提示却进入了CAD而不是市政管线软件？答：可以这样判断：①打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

②在命令行输入 ap 然后回车，在出现的对话框中选择管线软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

③在命令行输入 (s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的。

解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD重新进入软件应该就可以了。

4. 软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：/downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca9582&DisplayLang=zh-cn。

使用鸿业市政管线9.0软件常见问题的总结（4）（本部分雨污水管道设计相关内容。

）1.管顶覆土和埋深是怎么计算的？答：管顶覆土＝设计地面标高－管内底标高－管道内径－管道壁厚管顶覆土＝设计地面标高－管外顶标高埋深＝设计地面标高－管道标高2.【自动布管按管长】和【自动布管按桩号】有什么区别？ 答：【自动布管按管长】：布置出来的管道，每段管道的长度都是输入的长度，方便下料。

【自动布管按桩号】：布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。

两者在直线路段布置出来的管道并没有任何区别，在道路转弯的地方会有明显区别。

3.使用【复制管线】命令，会全部复制所选的管道和检查井的信息吗？ 答：【复制管线】是将道路一侧的管线，沿桩号线对称复制到道路另一侧，复制时可以输入新的管代号。

复制时会将管线的直径和坡度，检查井的自然标高、设计标高和图集全部复制。

如果原管道有弯曲或折线，复制后的管道将忽略并用直线进行连接。

4.雨（污）水设计中，管径、坡度和管高的确定方式有哪些？ 答：一种是通过雨水（污水）计算得到；另一种是通过【定义管径】、【定义坡度】、【定义管高-坡度】和【定义管高-覆土】直接定义得到。

5.排水管道设计时，假如某段管道定义了管道坡度，之后通过【定义管高-坡度】定义管高，纵断绘制后每段管道末端的埋深都是1.3m。

此时改变管道坡度重新定义，再绘制纵断后埋深还是1.3m，是什么原因？答：软件设计思路是：正常情况下，下一段管道的起点管内底高和上一段管道最下游的管内底高是一样的，然后再根据坡度计算出下游的标高，但是如果算出下游的管内底高不满足最小覆土或最大冻土深度时，软件会自动修正下游管道的埋深。

埋深=最小覆土（最大冻土）+壁厚+管道内径。

问题中埋深都是1.3m正好是满足最小覆土的最小埋深。

6.雨污水管道设计中，【定义管高-坡度】中的“控制点定标高”方式的设计思路是什么？ 答：“控制点定标高”是通过定义几个控制点的管底标高，由软件找到各控制点之间的管道，根据它们之间的距离及标高差计算管道坡度并定义管道标高。

市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD 重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"processorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。
