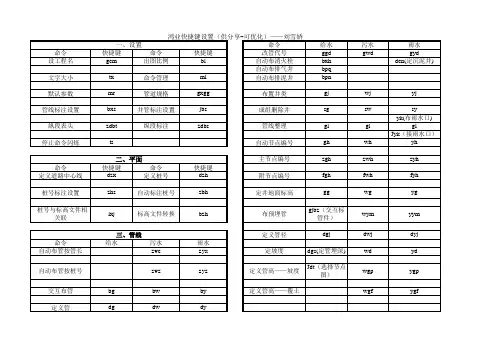

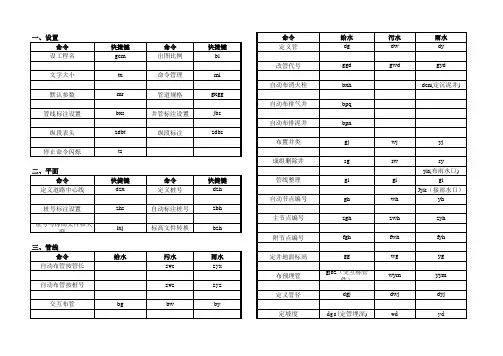

鸿业市政管线快捷键

鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

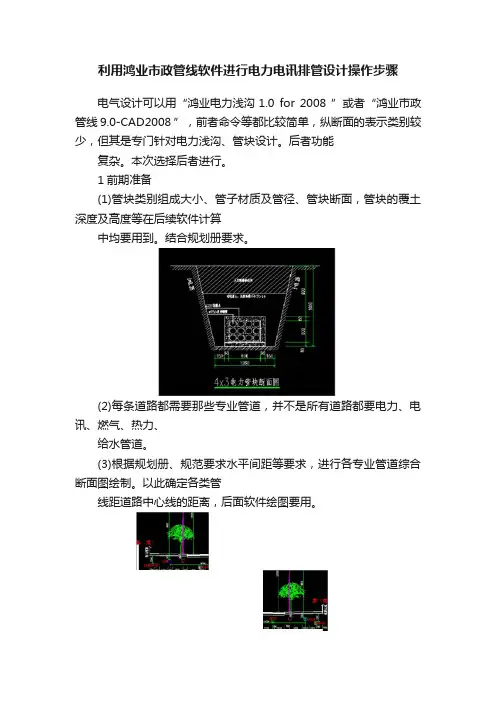

利用鸿业市政管线软件进行电力电讯排管设计操作步骤电气设计可以用“鸿业电力浅沟1.0 for 2008 ”或者“鸿业市政管线9.0-CAD2008 ”，前者命令等都比较简单，纵断面的表示类别较少，但其是专门针对电力浅沟、管块设计。

后者功能复杂。

本次选择后者进行。

1前期准备(1)管块类别组成大小、管子材质及管径、管块断面，管块的覆土深度及高度等在后续软件计算中均要用到。

结合规划册要求。

(2)每条道路都需要那些专业管道，并不是所有道路都要电力、电讯、燃气、热力、给水管道。

(3)根据规划册、规范要求水平间距等要求，进行各专业管道综合断面图绘制。

以此确定各类管线距道路中心线的距离，后面软件绘图要用。

(KLO E'I EQ FJW"Uirm7C?TI1TOUC2软件设置(1)图纸比例1: 1000。

文字大小3号。

标注方向。

(2)尤其时纵断面表头设置，可增加、删除条目，具体可结合软件帮助。

FEL祓格尖别O细KO排水7雨水两=污合绘)O污水厢、污合醴)表头参数栏若称；行间曲-fiTo行何距栏类别栏名称12.il15.015 015. J12.015 015.012.012. a10 020. aS然面标氫蟆计蹄面标高设计管内底标高埴高前挖裸莆皆理普设计嘗中业标高井编号道賂桩号平面距离管建、平面坡面面内深中<离平展地苕管埠背号桩小径然计计棵道计編路面道肯自谡设挖□设井谨平弩上移清隊増加栏类别:I心匚口表宽目撚地面标高宇高；be I3道路条件图处理(1)尽量与道路条件图保持一致，避免道路修改后续造成不统一等。

尤其是桩号等。

(2)道路条件图处理主要时菜单“平面”内完成。

(3)定义道路中心线。

注意所选线是否沿道路从始至终。

(4)道路桩号定义，一般情况下道路专业肯定要定义桩号，而且其他专业应该与其一致。

如果道路专业显示已经定义，那么就不要再更改，直接利用。

如果想重新设置，那么F、荼a命令;住取消谖回纟退已/适择尋走文栓寻的這竺中心菠：邊择对象，找到1个已经存在粧号DLZH_K,是否童奇定文■/<<>：如果想重新设置，那么先“定义桩号一一取消桩号”。

目录一、关于本QQ群 ........................ 错误！未定义书签。

二、安装问题 (1)三、使用问题 (2)四、其它 (5)一、关于本QQ群1、此QQ群是鸿业市政管线用户群吗，市政道路也是这个群吗？答：本QQ群是鸿业公司针对已购买鸿业市政道路和市政管线软件的用户，为大家提供信息以及技术交流的平台。

2、如何加入本QQ群？答：本QQ群是针对购买鸿业产品的用户群，您可以把单位、联系人、联系电话、QQ号码及购买的产品。

发送邮件至kf@。

也可以直接QQ联系本群管理员‘鸿业同行’提供相关信息。

二、安装问题1、电脑安装了鸿业市政管线8.0之后，启动后鸿业菜单无法加载，CAD还能正常使用，请问如何解决？答：可以按照以下几种方法进行处理：①CAD菜单【工具】-【选项】-“配置”中，先将“未命名配置”点上右侧按钮“置为当前”，然后“删除”列表中鸿业管线的配置文件，确定后退出CAD，然后重启鸿业市政管线8.0软件。

②CAD病毒的影响，关闭鸿业软件。

进行CAD病毒查杀后，再启动鸿业软件重试。

③360等安全类软件拦截了，退出360等安全类软件重启软件。

2、鸿业工具栏不小心隐藏了，怎么显示出来？答：可以用Alt+X 快捷键调出菜单栏。

3、鸿业跨版本升级后，希望能把上一个版本的内容重新打包一下，包含补丁，目前电脑里面鸿业的版本太多，都不知道具体安装那个了？答：鸿业所有软件后一个版本的安装文件，都会包含上一个版本发布后的所有补丁包内容。

补丁包目前都是直接放到鸿业官网下载中，可以随时下载。

4、试用版软件还没有用几次就不能用了，是什么原因？答：市政软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户重装了软件，再用以前的注册号注册就可能会出现这样的情况。

如果还需要试用，可以到鸿业官网的试用算号专区进行申请算号。

5、试用版软件已经申请了授权码，但是每次启动软件都提示要输入授权码，输入授权码之后仍不能使用，是什么原因？答：这是因为电脑上装了360等安全类软件，拦截并破坏了授权码信息。

目录一、软件安装问题 (2)二、给排水管线 (3)三、管网平差 (11)四、管线综合 (13)五、其他 (13)一、软件安装问题1.软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

鸿业市政管线9.0版本之后，在鸿业菜单【帮助】【关于SZGX】中可以进行试用版、单机版及网络版之间的切换，选择完成后重启软件即可。

2.打开管线软件进入的是CAD而不是市政管线软件，如何解决？答：可以这样判断：①使用Alt+X 快捷键，看能不能调出管线的菜单栏。

②若使用快捷键调不出菜单，打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

③打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后点击软件的配置文件后，点击右侧删除按钮，确定退出后重新进入软件。

若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。

3.软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：.microsoft./downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca95 82&DisplayLang=zh-cn。

或者关闭防火墙，重新安装软件。

4.进入管线软件CAD命令行提示：“找不到图层|GPSCOMMON| 找不到图层|LAYER|…”，如何解决？答：这种情况是因为cad病毒造成的。

一般的杀毒软件杀不出来CAD病毒，所以可按照下列方法并用：①使用鸿业上的CAD专杀工具下载后杀毒，地址：/down/show.php?id=65；②搜索CAD病毒文件名称（已发现的有acad.lsp和appacad.lsp、acaddoc.lsp，另外已知的可以添加一并作为搜索对象）整机搜索后删除。

（含道路排水）感谢D版的前辈，给我有这次学习的机会，写这个教程的主要原因是：百度账号没钱了，不能下载文件了，只好写个教程混点工分，请前辈高手们手下留情。

我安装的是鸿业市政道路8.0forR17和鸿业市政管线8.0forR17，这两个软件都是D版的，网上都有。

安装就不说了，直接开始。

（教程所用地形图请到我的百度网盘下载）声明：本人非道路专业，因此误人之处，概不负责！！！！！哈哈！！！一、道路部分。

1、点击打开，如下图：2、设置工程目录设置→新建工程跳出以下窗口：设置工程名称为：挑沟水库鸿业练习（自己起的）点击确定。

窗口如下：点击综合设置进行相关设置，标注设置、图纸设置等。

3.添加地形图将我们练习用的地形图复制到工作目录，如下：点击窗口左侧图形文件前面的+号在图形文件上右键→添加文件，显示如下窗口：点击挑沟西水库地形图带等高线，打开，如下图：，打开挑沟西水库地形图带等高线，如下图：4、鸿业地形图识别：点击工具→图层控制→冻结选中层具体如下图：将我们不需要的图层关掉，只留下GCD图层（GCD图层为离散点图层，是由测绘公司测绘的）。

逐一选取需要冻结的图层中的对象冻结完成后如下图所示：4.2数据识别：本教程只讲离散点的识别，其他的识别方法请看其他教程点击地形→自然标高离散点→属性块定义如下图：选择一个红色的GCD图层中的红色属相块，然后输入“all”回车继续回车开始转化，此过程与电脑的配置有关，配置高转化快点，配置低转化慢点。

转化完成如下图：回车退出，完成数据转化。

5、道路平面布置进行平面布置，具体图下图（本例是随便布置）：→中心线定义如下图：会车手工选择→选择你所画的中心，具体如下图：回车显示如下：所画直线直接定义为路中线。

进行平面曲线设计点击→平面→导线法线型设计→导线法工具条如下图显示如下：在右侧点击基本型缓和曲线如下图：选取两条导线，弹出如下窗口，如下图点击动态设计将控制方式改为R+ls如下图：点击小鼠标（E的左边那个），拖动鼠标，开始设计曲线，如下图，同时左上角显示数据。
