鸿业市政管线常见问题解答市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。
这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。
2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。
|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。
2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。
3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。
这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。
如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD 重新进入软件应该就可以了。
4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"pr ocessorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。
使用鸿业市政道路 9.0 软件常见问题的总结（5）（本部分针对道路横断面设计，涉及横断自然标高、标准土方断面定义、边坡 参数定义、自定义挡土墙、横断面设置及出图、示坡线、征地线等内容）1. 横断面自然标高文件测量数据文件导入的格式是什么？ 答：有两种格式： 单行格式（一桩处的横断面数据用一行数据表示） 每行数据格式：桩号 中高(第二中高) 平距 标高 平距 标高 注：若没有第二中高时，格式如下：桩号 中高 平距 标高 平距 标高 …。
平距左侧为负，右侧为正。
三行格式（一桩处的横断面数据用三行数据表示） 第一行：桩号 中高(第二中高) 若无第二中高：桩号中高 第二行（左侧）：平距 标高 平距 标高 第三行（右侧）：平距 标高 平距 标高 三行格式中左右侧的平距都是正值。
UnRegistered2. 横断自然标高文件（*.bghn） ）获得有几种方法？分别适用于什么条件？ 答：提供以下三种方法：地形图提取自然标高• 地形图已经识别完成，等高线和离散点 等高线和离散点 处于软件默认的图层上，且进行过标高 且进行过标高 检查。
• 在横断数据编辑器中，手工交互输入各 手工交互输入各 桩号左右侧的平距和高程值。
通过【逐桩输入自然标高】 ，在命令行中使用“ “自 由输入 Z” ，使用横断数据编辑器中“工具”下的 下的 “图面循环提取” 。
逐桩输入自然标高横断测量图“图面循环提取”UnRegistered3. 如下图所示，如何将该横断测量图提取成自然标高保存？如何操作？横断面中心点④根据命令行提示选择测量线 ⑤根据命令行提示点取中心点后输入标高re te；②根据命令行提示，输入该桩号值： ③输入横竖向比例；在横断面数据编辑器中输入结果如下：UnR⑥提取结束，继续循环执行上面的命令，可反复操作提取横断面测量图数据。
若所有的桩号 都提取结束， 则退出提取， 返回横断面数据编辑器， 直接保存横断自然标高 （*.bghn） 文件。
使用鸿业市政管线9.0软件常见问题的总结（4）（本部分雨污水管道设计相关内容。
）1.管顶覆土和埋深是怎么计算的？答：管顶覆土＝设计地面标高－管内底标高－管道内径－管道壁厚管顶覆土＝设计地面标高－管外顶标高埋深＝设计地面标高－管道标高2.【自动布管按管长】和【自动布管按桩号】有什么区别？ 答：【自动布管按管长】：布置出来的管道，每段管道的长度都是输入的长度，方便下料。
【自动布管按桩号】：布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。
两者在直线路段布置出来的管道并没有任何区别，在道路转弯的地方会有明显区别。
3.使用【复制管线】命令，会全部复制所选的管道和检查井的信息吗？ 答：【复制管线】是将道路一侧的管线，沿桩号线对称复制到道路另一侧，复制时可以输入新的管代号。
复制时会将管线的直径和坡度，检查井的自然标高、设计标高和图集全部复制。
如果原管道有弯曲或折线，复制后的管道将忽略并用直线进行连接。
4.雨（污）水设计中，管径、坡度和管高的确定方式有哪些？ 答：一种是通过雨水（污水）计算得到；另一种是通过【定义管径】、【定义坡度】、【定义管高-坡度】和【定义管高-覆土】直接定义得到。
5.排水管道设计时，假如某段管道定义了管道坡度，之后通过【定义管高-坡度】定义管高，纵断绘制后每段管道末端的埋深都是1.3m。
此时改变管道坡度重新定义，再绘制纵断后埋深还是1.3m，是什么原因？答：软件设计思路是：正常情况下，下一段管道的起点管内底高和上一段管道最下游的管内底高是一样的，然后再根据坡度计算出下游的标高，但是如果算出下游的管内底高不满足最小覆土或最大冻土深度时，软件会自动修正下游管道的埋深。
埋深=最小覆土（最大冻土）+壁厚+管道内径。
问题中埋深都是1.3m正好是满足最小覆土的最小埋深。
6.雨污水管道设计中，【定义管高-坡度】中的“控制点定标高”方式的设计思路是什么？ 答：“控制点定标高”是通过定义几个控制点的管底标高，由软件找到各控制点之间的管道，根据它们之间的距离及标高差计算管道坡度并定义管道标高。
鸿业市政道路软件常见问题与解答 鸿业科技技术支持部汇编目 录一、软件运行 (1)二、土方 (2)三、平面 (3)四、纵断 (5)五、横断 (7)六、交叉口设计 (13)七、其他 (15)一、软件运行1．打开市政道路软件的时候看不到SZDL的菜单，如何解决？答： 方法一：删除配置文件。
可以通过软件中【选项】-【配置】除相对应版本的配置文件，如8.0的就是HySzDl_8_pro，再启动软件。
方法二：按病毒处理。
若是CAD2000/2002平台，将软件安装目录\sys\acad2000.lsp改名为acad.lsp，文件尾加一句(s::startup)，再拷贝到工作目录；若是CAD2004～2006平台,将软件安装目录\sys\acad200X.lsp不改名，加一句(s::startup)，再拷贝到工作目录。
注意：方法三不适用于HYSZDL7和HYSZDL8.0中。
2．在SZDL软件中，为什么只能打开一张图。
打开一张图的话必须关掉前一张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。
3．打开市政道路软件时的版本类型不对，用【帮助】中的【关于】切换也不行，如何解决？答：通过在Windows【开始】-【运行】-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。
注：因为CAD版本的不同，在SZDL7.0中是SzDl-85，在SZDL8.0中是SzDl-154。
4．在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装目录下\USING\TKSET.CFG中修改图框的参数值。
("A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0")代表的意思是：图框 对中线 标尺线 会签栏 会签栏位置 图签样式 内框pline线宽 下边距 左边距 A宽度 注意：对中线 标尺线 会签栏 会签栏位置 图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要手工修改。

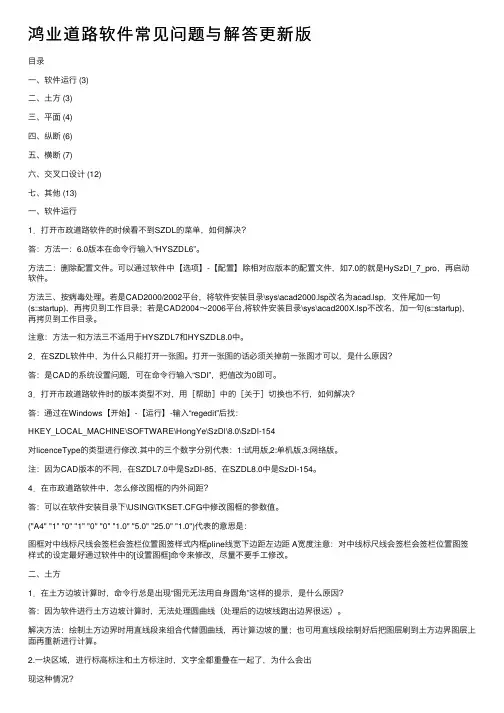

鸿业道路软件常见问题与解答更新版⽬录⼀、软件运⾏ (3)⼆、⼟⽅ (3)三、平⾯ (4)四、纵断 (6)五、横断 (7)六、交叉⼝设计 (12)七、其他 (13)⼀、软件运⾏1．打开市政道路软件的时候看不到SZDL的菜单，如何解决？答：⽅法⼀：6.0版本在命令⾏输⼊“HYSZDL6”。
⽅法⼆：删除配置⽂件。
可以通过软件中【选项】-【配置】除相对应版本的配置⽂件，如7.0的就是HySzDl_7_pro，再启动软件。
⽅法三、按病毒处理。
若是CAD2000/2002平台，将软件安装⽬录\sys\acad2000.lsp改名为acad.lsp，⽂件尾加⼀句(s::startup)，再拷贝到⼯作⽬录；若是CAD2004～2006平台,将软件安装⽬录\sys\acad200X.lsp不改名，加⼀句(s::startup)，再拷贝到⼯作⽬录。
注意：⽅法⼀和⽅法三不适⽤于HYSZDL7和HYSZDL8.0中。
2．在SZDL软件中，为什么只能打开⼀张图。
打开⼀张图的话必须关掉前⼀张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令⾏输⼊“SDI”，把值改为0即可。
3．打开市政道路软件时的版本类型不对，⽤［帮助］中的［关于］切换也不⾏，如何解决？答：通过在Windows【开始】-【运⾏】-输⼊“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进⾏修改.其中的三个数字分别代表：1:试⽤版,2:单机版,3:⽹络版。
注：因为CAD版本的不同，在SZDL7.0中是SzDl-85，在SZDL8.0中是SzDl-154。
4．在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装⽬录下\USING\TKSET.CFG中修改图框的参数值。
("A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0")代表的意思是：图框对中线标尺线会签栏会签栏位置图签样式内框pline线宽下边距左边距 A宽度注意：对中线标尺线会签栏会签栏位置图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要⼿⼯修改。
鸿业市政软件常见问题与解答目录一、软件运行........................................... 1 二、土方............................................... 1 三、平面............................................... 2 四、纵断............................................... 4 五、横断............................................... 7 六、交叉口设计........................................ 12 七、其他..............................................14 市政道路软件常见问题与解答1 一、软件运行1打开市政道路软件的时候看不到SZDL的菜单如何解决答方法一删除配置文件。
可以通过软件中【选项】-【配置】除相对应版本的配置文件如7.0的就是HySzDl_7_pro再启动软件。
方法二按病毒处理。
若是CAD2000/2002平台将软件安装目录sysacad2000.lsp改名为acad.lsp 文件尾加一句s::startup再拷贝到工作目录若是CAD20042006平台将软件安装目录sysacad200X.lsp不改名加一句s::startup再拷贝到工作目录。
注意方法一和方法三不适用于HYSZDL7和HYSZDL8.0中。
2在SZDL软件中为什么只能打开一张图。
打开一张图的话必须关掉前一张图才可以是什么原因答是CAD的系统设置问题可在命令行输入“SDI”把值改为0即可。
3打开市政道路软件时的版本类型不对用【帮助】中的【关于】切换也不行如何解决答通过在Windows【开始】-【运行】-输入“regedit”后找HKEY_LOCAL_MACHINESOFTW AREHongYeSzDl8.0SzDl-154 对licenceType的类型进行修改.其中的三个数字分别代表1:试用版2:单机版3:网络版。
MicrosoftWord-使⽤鸿业市政管线9.0软件常见问题总结（3）使⽤鸿业市政管线9.0软件常见问题的总结（3）（本部分涉及给⽔管道设计相关内容。
）1.什么情况下需要定义管道桩号？答：⼀般在设计野外输⽔管线时需要定义管道桩号。
在实际⼯程设计中，野外输⽔管线以及向⽔体排放管线的设计时，没有道路桩号可以利⽤，为准确表现设计内容，可以利⽤软件中管道⾥程桩号的概念进⾏设计。
2.给⽔管道的管道标⾼位置与⾬污⽔是否相同？答：不相同。
给⽔管道标⾼指管中标⾼，⾬污⽔管道标⾼指管内底标⾼。
3.给⽔管道中【定井地⾯标⾼】时，命令⾏提⽰输⼊的横坡指什么？答：是指道路中⼼线到节点所在位置的合成坡度，即：（节点所在位置标⾼-道路中⼼线标⾼)／节点到道路中⼼线的距离。
4.给⽔管道中【定井地⾯标⾼】时，采⽤“路标⾼计算”⽅式时，标⾼⽂件如何获取？有什么注意事项？答：标⾼⽂件有三种获取⽅式：①由道路专业提供“*.bgs”设计标⾼⽂件；②由设计⼈员直接输⼊；③在道路纵断⾯图上，⽤【测量图提取】命令提取并保存为“*.bgs”设计标⾼⽂件。
注意事项：道路中⼼线必须定义过桩号；选择的节点须在参照的道路中⼼线桩号范围内；选择节点的桩号必须在关联的标⾼⽂件桩号范围内；井节点距离道路中⼼线不超过50m。
5.【综合定给排⽔标⾼】中，如何使⽤“回溯调整⾼优先级管⽹”选项？答：前题条件是：给⽔与排⽔管线垂直间距必须⼩于设定值时，该选项的设置才会起作⽤。
当选择不回溯时，则直接在相交位置布置给⽔弯头；若选择回溯时，则会先判断（给⽔管径－排⽔管径）是否⼤于等于设定值。
当⼤于等于设定值时，可调整⾼优先级管⽹（⾼优先级管⽹指交叉管中⽐当前管道优先级⾼⼀级的管⽹）；当⼩于设定值时，则不再回溯，直接在给⽔管上布置弯头。
6.给⽔⾃动布置排⽓和排泥井的⽅式有哪些？答：①在平⾯上通过【⾃动布置排⽓井】和【⾃动布置排泥井】布置；②在纵断中通过【⾃动插⼊排泥排⽓井】布置。
使用鸿业市政管线9.0软件常见问题的总结（2）（本部分涉及软件设置相关内容。
）1.修改【设置】中的出图比例会影响到哪些图面内容？答：影响布置井类的大小、图面标注结果和插入图块的大小等。
2 .当桩号前进方向和X 轴前进方向不同时，裁出的图形中标注的文字是反的，如下图所示，有什么解决办法吗？答：需要在裁图前设置标注的参考方向，使用【设置】-【标注参考方向】，将其设为参照桩号前进方向，重新标注即可。
3.用户自己的图框，在出图时如何直接套用？ 答：通过【设置】-【图块式图框】，添加用户的图框，在出图的时候直接选择已添加的图框即可。
Un Re gi st er ed4.在纵断图上节点标高不一样，但坡度均显示为0，如下图所示，是什么原因？答：这是由于在【设置】-【管线标注】中，“管长管坡”页面中的“管坡标注单位”设成“小数”且保留小数位位数的影响，舍去了后面的数值，所以显示为0。
如下图所示，将它改为“‰”千分数，重新绘制纵断图即可。
5.设置了纵断表头里的内容，重新绘制时，设置没有生效，如何解决？ 答：出现这样的情况，有两方面的原因引起：①由于设置表头时表格类别没有选对，雨水、污水应该选择排水来进行设置。
雨水、污水（雨污合绘）指雨污混合管道断面的纵断表头设置。
②如果第一种设置正确，那么可能是设置好的纵断表头在存盘的时候出现错误，这时可以打开一张新的空白图，重新设置纵断表头并存盘，然后回到当前图中即可。
6.沉泥井下沉高度默认0.5m，在哪里可以设置？答：可通过【设置】-【默认参数】中修改沉泥井下沉高度。
Un Re gi st er ed7.如何将图面上空心雨水井替换为带十字的雨水井？ 答：可通过【默认参数】中排水节点设置，在下拉菜单中进行切换选择，然后勾选下面的“应用到当前图”，确定即可。
8.使用软件时经常提示“工程名信息混乱”是什么原因，如何解决？答：这个问题是由于在布局空间使用了“设工程名”或“出图比例”这两个功能。
使用鸿业市政管线9.0软件常见问题的总结（5）
（本部涉及管网平差计算、给水节点图绘制等内容。
）
1.生成给水节点详图的方法有哪些？
答：可以使用【选择节点图】和【整体节点图】自动生成节点详图，或使用【平面管件】功能搭接布置。
【选择节点图】和【整体节点图】这两种方式速度较快，软件根据选择的管道和管件规格库进行匹配绘制节点详图。
但有些情况会匹配不成功，导致选型失败。
“平面绘制节点图”速度较慢，但可对所有节点形式进行节点详图的绘制。
2.【管件汇总】中“节点编号”怎么定义？
答：管件汇总是以节点为单位进行汇总，如果某个节点图代表的是两个或两个以上节点的详图，在软件提示输入节点编号时可分别输入其编号，不同编号之间以逗号隔开（逗号不能是中文逗号）。
3.对给水节点详图中的管件，如何汇总出材料表？
答：对给水节点详图，必须先执行【管件汇总】，再使用【表类】-【材料汇总单页\分页材料表】出汇总表，出表时可以按不同的管代号分别出表。
4.对给水节点详图中的管件，如何标管件编号？
答：可使用【标管件编号】标注管件编号，编号与材料表中的编号是对应的。
标注管件编号的节点，需要先进行【管件汇总】，然后出材料表。
5.【重合线分离】有什么作用？
答：对于双线供水的管道，起点和终点相同，软件无法识别，【重合线分离】功能可将起点和终点相同的管线拆分成三根管道。
方法是：在其中的一个管道插入一个节点使其变成两根管道，方便软件处理。
6.在管网中如果有高位水池或水塔，软件在平差计算中是如何考虑的？
答：对于管网中有高位水池或水塔的情况，平差时我们需要分两种工况来考虑，当向高位水池或水塔中补水的时候，高位水池或水塔作为一个用水点，定义流量为正值。
当高位水池或水塔向外供水时，高位水池或水塔作为水源，流量定义为负值，分两次计算。
此外，当向高位水池或水塔中补水时也可以按照最大转输工况进行校核计算。
最大转输工况校核时，公用参数页面上最大转输时用水百分数需要考虑最大转输时向水塔或高位水池供水的水量。
7.给水管网平差时，双排布置的管道怎样计算?
答：双排布置的管道按照实际情况进行计算。
如果按照管道长度自动分配流量，把双线管定义为单侧供水即可。
U n R e g i s t e r e d
8.多水源平差计算时，为什么水源点的井余水量很大，而其它节点的井余水量却很小（基本上都是0）？
答：根据水源压力校核最不利点时，如果水源点多于一个而且是定压力的，不是输入的水泵参数，一般情况下水源点都会出现一定的井余水量（不平衡量）。
这是因为在管网计算时，我们只能准确确定水源点的压力，具体这个水源能供出去多少水，我们并不清楚，我们定义的水源供水量是假定的，只有平差计算后得到的与水源相连接管道的流量才是真正的水源供水量，真正的水源供水量与假定的水源供水量（水源点的节点流量）的差值就是这个节点的进出水不平衡量。
因此，水源点不平衡量的大小不能反映计算精度，只有水源点以外的节点不平衡量才真正反映计算的精度。
9.给水平差中管线标注和节点标注的结果不协调，比如节点标注的结果会超出标注框（如下图所示），如何调整?
答：遇到这种平差结果标注不协调时，可以按照下述方法进行调整： ① 在设置出图比例1000，文字大小是3时，标注框和文字大小，箭头和文字是比较协调美观。
② 在协调的前提下，若觉得标注结果小的话，可以调整出图比例为1000的整数倍，然后重新标注即可。
U n R e g i s t e r e d。
