使用鸿业市政管线9.0软件常见问题的总结（4）（本部分雨污水管道设计相关内容。
）1.管顶覆土和埋深是怎么计算的？答：管顶覆土＝设计地面标高－管内底标高－管道内径－管道壁厚管顶覆土＝设计地面标高－管外顶标高埋深＝设计地面标高－管道标高2.【自动布管按管长】和【自动布管按桩号】有什么区别？ 答：【自动布管按管长】：布置出来的管道，每段管道的长度都是输入的长度，方便下料。
【自动布管按桩号】：布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。
两者在直线路段布置出来的管道并没有任何区别，在道路转弯的地方会有明显区别。
3.使用【复制管线】命令，会全部复制所选的管道和检查井的信息吗？ 答：【复制管线】是将道路一侧的管线，沿桩号线对称复制到道路另一侧，复制时可以输入新的管代号。
复制时会将管线的直径和坡度，检查井的自然标高、设计标高和图集全部复制。
如果原管道有弯曲或折线，复制后的管道将忽略并用直线进行连接。
4.雨（污）水设计中，管径、坡度和管高的确定方式有哪些？ 答：一种是通过雨水（污水）计算得到；另一种是通过【定义管径】、【定义坡度】、【定义管高-坡度】和【定义管高-覆土】直接定义得到。
5.排水管道设计时，假如某段管道定义了管道坡度，之后通过【定义管高-坡度】定义管高，纵断绘制后每段管道末端的埋深都是1.3m。
此时改变管道坡度重新定义，再绘制纵断后埋深还是1.3m，是什么原因？答：软件设计思路是：正常情况下，下一段管道的起点管内底高和上一段管道最下游的管内底高是一样的，然后再根据坡度计算出下游的标高，但是如果算出下游的管内底高不满足最小覆土或最大冻土深度时，软件会自动修正下游管道的埋深。
埋深=最小覆土（最大冻土）+壁厚+管道内径。
问题中埋深都是1.3m正好是满足最小覆土的最小埋深。
6.雨污水管道设计中，【定义管高-坡度】中的“控制点定标高”方式的设计思路是什么？ 答：“控制点定标高”是通过定义几个控制点的管底标高，由软件找到各控制点之间的管道，根据它们之间的距离及标高差计算管道坡度并定义管道标高。
市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。
这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。
2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。
|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。
2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。
3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。
这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。
如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD重新进入软件应该就可以了。
4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"processorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。
鸿业市政道路软件常见问题与解答 鸿业科技技术支持部汇编目 录一、软件运行 (1)二、土方 (2)三、平面 (3)四、纵断 (5)五、横断 (7)六、交叉口设计 (13)七、其他 (15)一、软件运行1．打开市政道路软件的时候看不到SZDL的菜单，如何解决？答： 方法一：删除配置文件。
可以通过软件中【选项】-【配置】除相对应版本的配置文件，如8.0的就是HySzDl_8_pro，再启动软件。
方法二：按病毒处理。
若是CAD2000/2002平台，将软件安装目录\sys\acad2000.lsp改名为acad.lsp，文件尾加一句(s::startup)，再拷贝到工作目录；若是CAD2004～2006平台,将软件安装目录\sys\acad200X.lsp不改名，加一句(s::startup)，再拷贝到工作目录。
注意：方法三不适用于HYSZDL7和HYSZDL8.0中。
2．在SZDL软件中，为什么只能打开一张图。
打开一张图的话必须关掉前一张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。
3．打开市政道路软件时的版本类型不对，用【帮助】中的【关于】切换也不行，如何解决？答：通过在Windows【开始】-【运行】-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。
注：因为CAD版本的不同，在SZDL7.0中是SzDl-85，在SZDL8.0中是SzDl-154。
4．在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装目录下\USING\TKSET.CFG中修改图框的参数值。
("A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0")代表的意思是：图框 对中线 标尺线 会签栏 会签栏位置 图签样式 内框pline线宽 下边距 左边距 A宽度 注意：对中线 标尺线 会签栏 会签栏位置 图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要手工修改。
鸿业市政软件常见问题与解答目录一、软件运行........................................... 1 二、土方............................................... 1 三、平面............................................... 2 四、纵断............................................... 4 五、横断............................................... 7 六、交叉口设计........................................ 12 七、其他..............................................14 市政道路软件常见问题与解答1 一、软件运行1打开市政道路软件的时候看不到SZDL的菜单如何解决答方法一删除配置文件。
可以通过软件中【选项】-【配置】除相对应版本的配置文件如7.0的就是HySzDl_7_pro再启动软件。
方法二按病毒处理。
若是CAD2000/2002平台将软件安装目录sysacad2000.lsp改名为acad.lsp 文件尾加一句s::startup再拷贝到工作目录若是CAD20042006平台将软件安装目录sysacad200X.lsp不改名加一句s::startup再拷贝到工作目录。
注意方法一和方法三不适用于HYSZDL7和HYSZDL8.0中。
2在SZDL软件中为什么只能打开一张图。
打开一张图的话必须关掉前一张图才可以是什么原因答是CAD的系统设置问题可在命令行输入“SDI”把值改为0即可。
3打开市政道路软件时的版本类型不对用【帮助】中的【关于】切换也不行如何解决答通过在Windows【开始】-【运行】-输入“regedit”后找HKEY_LOCAL_MACHINESOFTW AREHongYeSzDl8.0SzDl-154 对licenceType的类型进行修改.其中的三个数字分别代表1:试用版2:单机版3:网络版。

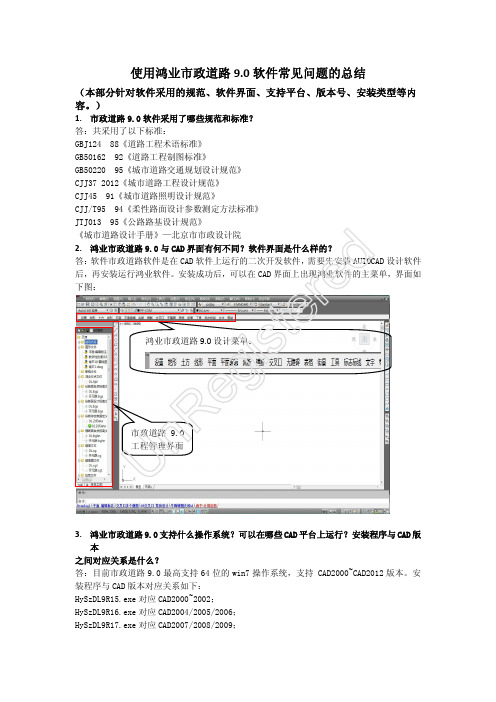

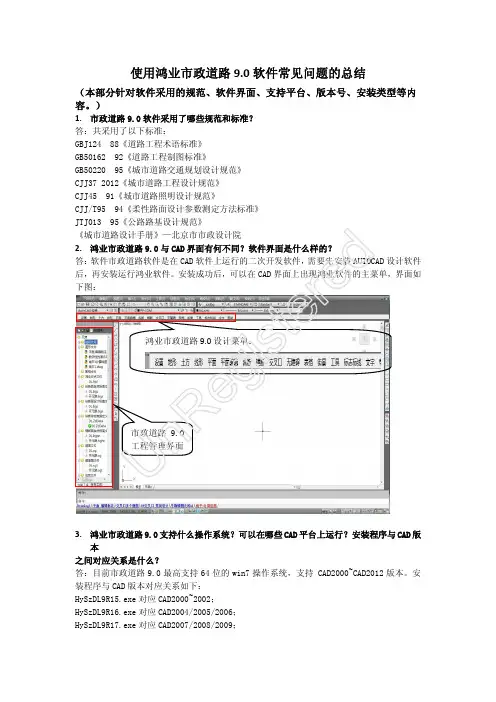

使用鸿业市政道路9.0软件常见问题的总结（本部分针对软件采用的规范、软件界面、支持平台、版本号、安装类型等内容。
）1. 市政道路9.0软件采用了哪些规范和标准？ 答：共采用了以下标准：GBJ124--88《道路工程术语标准》 GB50162--92《道路工程制图标准》GB50220--95《城市道路交通规划设计规范》 CJJ37-2012《城市道路工程设计规范》 CJJ45--91《城市道路照明设计规范》CJJ/T95--94《柔性路面设计参数测定方法标准》 JTJ013--95《公路路基设计规范》《城市道路设计手册》—北京市市政设计院2. 鸿业市政道路9.0与CAD 界面有何不同？软件界面是什么样的？ 答：软件市政道路软件是在CAD 软件上运行的二次开发软件，需要先安装AUTOCAD 设计软件后，再安装运行鸿业软件。
安装成功后，可以在CAD 界面上出现鸿业软件的主菜单，界面如下图：3. 鸿业市政道路9.0支持什么操作系统？可以在哪些CAD 平台上运行？安装程序与CAD 版本之间对应关系是什么？答：目前市政道路9.0最高支持64位的win7操作系统，支持 CAD2000~CAD2012版本。
安装程序与CAD 版本对应关系如下： HySzDL9R15.exe 对应CAD2000~2002；HySzDL9R16.exe 对应CAD2004/2005/2006； HySzDL9R17.exe 对应CAD2007/2008/2009；鸿业市政道路9.0设计菜单：市政道路9.0工程管理界面Un Re gi st er edHySzDL9R18.exe 对应CAD2010/2011/2012。
4. 如何查询软件的版本号和发布时间？答：通过【帮助】-【关于】查看，能看到如下界面： 9.0.20120830（SP20121126），其中9.0代表软件的大版本号；20120830代表当前软件版本的发布时间是2012年8月30日。
使用鸿业市政管线9.0软件常见问题的总结（2）（本部分涉及软件设置相关内容。
）1.修改【设置】中的出图比例会影响到哪些图面内容？答：影响布置井类的大小、图面标注结果和插入图块的大小等。
2 .当桩号前进方向和X 轴前进方向不同时，裁出的图形中标注的文字是反的，如下图所示，有什么解决办法吗？答：需要在裁图前设置标注的参考方向，使用【设置】-【标注参考方向】，将其设为参照桩号前进方向，重新标注即可。
3.用户自己的图框，在出图时如何直接套用？ 答：通过【设置】-【图块式图框】，添加用户的图框，在出图的时候直接选择已添加的图框即可。
Un Re gi st er ed4.在纵断图上节点标高不一样，但坡度均显示为0，如下图所示，是什么原因？答：这是由于在【设置】-【管线标注】中，“管长管坡”页面中的“管坡标注单位”设成“小数”且保留小数位位数的影响，舍去了后面的数值，所以显示为0。
如下图所示，将它改为“‰”千分数，重新绘制纵断图即可。
5.设置了纵断表头里的内容，重新绘制时，设置没有生效，如何解决？ 答：出现这样的情况，有两方面的原因引起：①由于设置表头时表格类别没有选对，雨水、污水应该选择排水来进行设置。
雨水、污水（雨污合绘）指雨污混合管道断面的纵断表头设置。
②如果第一种设置正确，那么可能是设置好的纵断表头在存盘的时候出现错误，这时可以打开一张新的空白图，重新设置纵断表头并存盘，然后回到当前图中即可。
6.沉泥井下沉高度默认0.5m，在哪里可以设置？答：可通过【设置】-【默认参数】中修改沉泥井下沉高度。
Un Re gi st er ed7.如何将图面上空心雨水井替换为带十字的雨水井？ 答：可通过【默认参数】中排水节点设置，在下拉菜单中进行切换选择，然后勾选下面的“应用到当前图”，确定即可。
8.使用软件时经常提示“工程名信息混乱”是什么原因，如何解决？答：这个问题是由于在布局空间使用了“设工程名”或“出图比例”这两个功能。
目录一、软件安装及运行 (2)二、土方 (4)三、路线及平面 (5)四、纵断 (11)五、横断 (17)六、交叉口设计 (27)七、其他 (33)一、软件安装及运行1.打开市政道路软件的时候看不到SZDL的菜单，如何解决？答：方法一：如下图点击CAD最后一个菜单【鸿业市政】，点击“HY-SZDL9.0”中“屏幕菜单”即可。
方法二：删除配置文件。
可以通过软件中【选项】-【配置】除相对应版本的配置文件，如8.0的就是HySzDl_8_pro，再启动软件。
2.在SZDL软件中，为什么只能打开一张图。
打开一张图的话必须关掉前一张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。
3.打开市政道路软件时的版本类型不对，用【帮助】中的【关于】切换也不行，如何解决？答：通过在Windows【开始】-【运行】-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。
注：因为CAD版本的不同，在SZDL8.0中是SzDl-154。
4.如何查询软件的版本号和发布时间？答：通过【帮助】-【关于】查看，能看到如下界面：9.0.20120830（SP20121126），其中9.0代表软件的大版本号；20120830代表当前软件版本的发布时间是2012年8月30日。
（SP20121126）代表已经安装过服务包，且服务包发布时间是2012年11月26日。
5.在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装目录下\USING\TKSET.CFG中修改图框的参数值。
("A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0")代表的意思是：图框对中线标尺线会签栏会签栏位置图签样式内框pline线宽下边距左边距 A宽度注意：对中线标尺线会签栏会签栏位置图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要手工修改。
目录一、软件安装问题 (2)二、给排水管线 (3)三、管网平差 (11)四、管线综合 (13)五、其他 (13)一、软件安装问题1.软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。
默认的是试用版，根据软件版本类型选择单机或网络。
鸿业市政管线9.0版本之后，在鸿业菜单【帮助】【关于SZGX】中可以进行试用版、单机版及网络版之间的切换，选择完成后重启软件即可。
2.打开管线软件进入的是CAD而不是市政管线软件，如何解决？答：可以这样判断：①使用Alt+X 快捷键，看能不能调出管线的菜单栏。
②若使用快捷键调不出菜单，打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。
③打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后点击软件的配置文件后，点击右侧删除按钮，确定退出后重新进入软件。
若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。
3.软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。
中文版下载地址：.microsoft./downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca95 82&DisplayLang=zh-cn。
或者关闭防火墙，重新安装软件。
4.进入管线软件CAD命令行提示：“找不到图层|GPSCOMMON| 找不到图层|LAYER|…”，如何解决？答：这种情况是因为cad病毒造成的。
一般的杀毒软件杀不出来CAD病毒，所以可按照下列方法并用：①使用鸿业上的CAD专杀工具下载后杀毒，地址：/down/show.php?id=65；②搜索CAD病毒文件名称（已发现的有acad.lsp和appacad.lsp、acaddoc.lsp，另外已知的可以添加一并作为搜索对象）整机搜索后删除。
