1 抽汽逆止门控制水电磁阀工作原理及故障判断

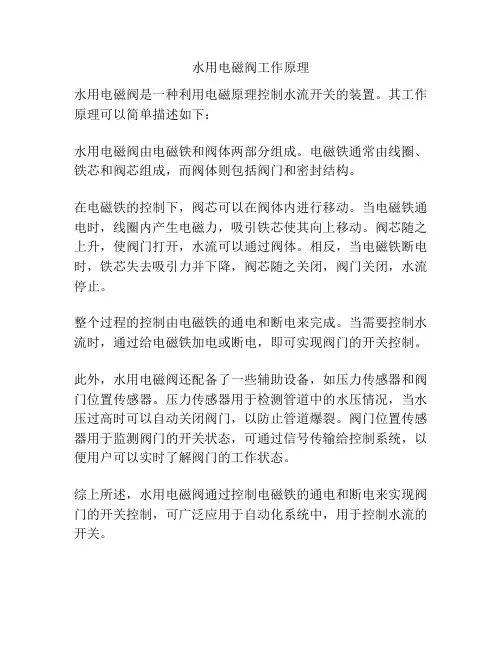

水用电磁阀工作原理
水用电磁阀是一种利用电磁原理控制水流开关的装置。

其工作原理可以简单描述如下：
水用电磁阀由电磁铁和阀体两部分组成。

电磁铁通常由线圈、铁芯和阀芯组成，而阀体则包括阀门和密封结构。

在电磁铁的控制下，阀芯可以在阀体内进行移动。

当电磁铁通电时，线圈内产生电磁力，吸引铁芯使其向上移动。

阀芯随之上升，使阀门打开，水流可以通过阀体。

相反，当电磁铁断电时，铁芯失去吸引力并下降，阀芯随之关闭，阀门关闭，水流停止。

整个过程的控制由电磁铁的通电和断电来完成。

当需要控制水流时，通过给电磁铁加电或断电，即可实现阀门的开关控制。

此外，水用电磁阀还配备了一些辅助设备，如压力传感器和阀门位置传感器。

压力传感器用于检测管道中的水压情况，当水压过高时可以自动关闭阀门，以防止管道爆裂。

阀门位置传感器用于监测阀门的开关状态，可通过信号传输给控制系统，以便用户可以实时了解阀门的工作状态。

综上所述，水用电磁阀通过控制电磁铁的通电和断电来实现阀门的开关控制，可广泛应用于自动化系统中，用于控制水流的开关。

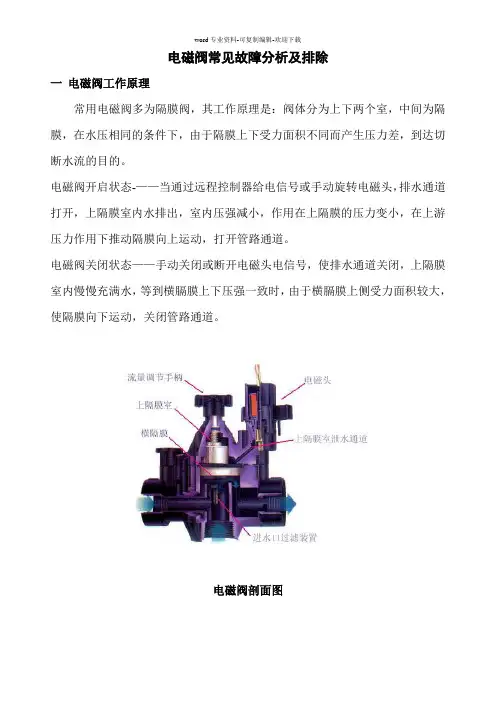

电磁阀常见故障分析及排除一电磁阀工作原理常用电磁阀多为隔膜阀，其工作原理是：阀体分为上下两个室，中间为隔膜，在水压相同的条件下，由于隔膜上下受力面积不同而产生压力差，到达切断水流的目的。

电磁阀开启状态-——当通过远程控制器给电信号或手动旋转电磁头，排水通道打开，上隔膜室内水排出，室内压强减小，作用在上隔膜的压力变小，在上游压力作用下推动隔膜向上运动，打开管路通道。

电磁阀关闭状态——手动关闭或断开电磁头电信号，使排水通道关闭，上隔膜室内慢慢充满水，等到横膈膜上下压强一致时，由于横膈膜上侧受力面积较大，使隔膜向下运动，关闭管路通道。

电磁阀剖面图根据水流进入上隔膜室的途径不同，常用电磁阀可以分成两种类型：顺水流方向——水流是通过隔膜中央的一个小孔进入上隔膜室。

通常这个小孔前安装有一个小过滤装置，需要经常保持过滤系统的干净。

逆水流方向——水流是通过独立的通道进入上隔膜室。

通过电磁阀体外侧的一根管子，从有压一侧连到上隔膜室或是在阀体上机械加工出一条通道。

二常见故障分析一般在诊断电磁阀问题以前，需要做一些工作：如确定水源是否打开、控制器是否连接上、程序设置是否正确、电磁阀上流量调节手柄是否打开。

然后采用手动操作试试，假如手动电磁阀能正常工作，问题有可能出在控制器或电缆线上面。

电磁阀不能关闭这其中可能有两方面的原因。

其一：物理上的障碍，比如一些碎石、枯叶残枝，阻止了隔膜的完全密封，在清除这些障碍以后，需要检查隔膜及附件是否有损坏。

其二：作用在上隔膜的压力太小，可能存在下面几方面的原因：1、隔膜室进口过滤器堵塞。

这将阻止水流进入上隔膜腔，不能产生足够大的水压力关闭隔膜。

2、流量调节手柄提得太高（开度最大）。

这样在低流量/低压力的情况下，隔膜有可能悬在高位置，而不能密封。

3、电磁阀上下阀体之间密封不严。

水很容易从其中渗出，这也不利于产生足够大的压力关闭隔膜。

4、电磁阀处在手动放水状态。

常用的（如尼尔森）电磁阀有两种手动操作方式（内放水、外放水），外放水一般容易识别，而内放水对于一般的客户就不容易觉察。

抽汽逆止门工作原理抽汽逆止门是一种常用于蒸汽轮机设计中的阀门装置，其主要功能是防止蒸汽在蒸汽轮机运行过程中逆流回到燃烧炉或是锅炉中，以保证蒸汽轮机正常运转。

下面将详细介绍抽汽逆止门的工作原理。

抽汽逆止门通常由活动阀片、门体、压杆以及控制机构组成。

其工作原理主要体现在阀片的运动上。

当蒸汽轮机开始工作时，蒸汽从锅炉中进入机组，经过汽轮机进行压力和热能转换，然后蒸汽被抽入凝汽器中冷凝成水。

在这个过程中，抽汽逆止门的阀片处于关闭状态，阻止了蒸汽从凝汽器回流到锅炉中。

当抽汽逆止门启动时，控制机构通过控制阀的开闭来实现对阀片的运动。

在活动阀片的下方有一个气室和压弹簧，通过这两个装置的作用，可以使阀片保持在关闭的位置。

在蒸汽逆流时，由于蒸汽的压力高于锅炉的压力，蒸汽会对阀门施加一个上升的作用力，使阀片上升并开启，以便将逆流蒸汽排出。

当逆流蒸汽停止时，阀片的上升力消失，而压弹簧的作用力使得阀片重新下降并关闭。

这样，阀片的运动就实现了抽汽逆止门的开闭功能。

抽汽逆止门的工作原理基本上是通过阀片的运动来实现的，阀片的动作由气室和压弹簧共同完成。

其工作过程可以通过以下步骤来描述：1. 开启阶段：当有逆流蒸汽时，蒸汽的上升作用力会使阀片上升，蒸汽进入锅炉。

2. 关闭阶段：当逆流蒸汽停止时，阀片的上升力消失，压弹簧的作用力使得阀片重新下降并关闭，阻止逆流蒸汽。

需要注意的是，抽汽逆止门的工作原理非常重要，因为它直接影响到蒸汽轮机的运行效率和安全性。

过大或过小的阀门开度都会导致能量损失或者压力不稳定，因此合理的设计和调整是非常关键的。

此外，抽汽逆止门还需要进行定期的检查和维护，以确保其正常工作。

检查包括阀门的密封性能、活动阀片的灵活性，以及控制机构的可靠性等方面。

维护主要包括对阀门进行清洗、润滑和更换磨损部件等工作。

总之，抽汽逆止门的工作原理是通过阀片的运动来实现对蒸汽逆流的控制。

其功能的准确实施对于蒸汽轮机的正常运行至关重要，因此需要合理的设计和定期的维护。

抽汽逆止门基础知识一、汽轮机抽汽逆止阀动作原理？抽汽逆止阀打开：当抽汽逆止阀接收到打开信号时，压缩空气电磁三通阀动作，使抽汽逆止阀活塞上腔室压缩空气与排汽口接通，泄掉空气室的压缩空气，在弹簧力作用使用操纵杆上移至自由位，当有蒸汽通过阀蝶时，依靠蒸汽作用力顶开逆止阀。

抽汽逆止阀关闭：当抽汽逆止阀接收到关闭信号时，压缩空气电磁三通阀打开，压缩空气与抽汽逆止阀活塞上腔室接通，依靠压缩空气克服弹簧力和汽压的作用使用操纵杆下移，强行关闭逆止阀。

二、抽气逆止门所谓的自由状态指的什么意思？逆止门一般是气动的，在压缩空气过去以后逆止门压板打开，此时逆止门是自由的。

有蒸汽时，蒸汽可以把它冲开。

例如：汽机挂闸，高排逆止门会自动打开，即所谓自由状态，但DCS上会显示故障状态，因为蒸汽沿不足将其冲开，即开指令发出后，无逆止门开状态返回。

特例：有的厂一、二、三抽逆止门气动执行机构与逆止门相连，即打开气动执行机构，逆止门即打开，无自由状态；四、五、六抽打开后打开的是执行机构，气动门处于自由状态。

这种设计可能出于安全考虑。

三、为什么汽轮机一、二段抽汽的逆止门没有重锤而其他各段抽汽的逆止门设置有重锤呢？高加的抽汽逆止门没有重锤低加有因为一二抽压力高不用重锤来抵消碟板的重量；重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。

当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平稳和减少振动。

当介质正向流动时，气缸下腔进气，与重锤共同作用，和阀瓣平衡地处在全开位置。

当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0.5秒内快速关闭。

四、正常运行中抽汽逆止阀失去压缩空气会关吗？有蒸汽顶着是不是不会关闭？阀芯单独的，和阀杆是分开的，但是阀杆和外部的辅助气缸是通过连杆连接的。

当气缸进气后，克服气缸内部的弹簧力向上移动连杆，连杆带动阀杆缓慢全开。

即使这个时候，你看到阀杆全开了，但其实没蒸汽流动的情况下，阀瓣并没有动，逆止门依然是全关的。

抽汽逆止门控制水电磁阀工作原理及屯故障判断概述抽汽逆止门控制水电磁阀安装于抽汽逆止阀控制系统中，通过自身的启闭动作，将抽汽逆止阀控制系统中的压力水充满与排泄，从而实现抽汽逆土门的开与关。

抽汽逆止阀控制系统原理抽汽逆止阀安装在工业的供热抽汽的岀口管道上，其功能是在发电机减负荷时, 防止蒸汽逆流，保护汽轮机。

其动作原理是在控制水的压力作用下，阀门水室中的活塞上移，带动阀杆克服上部弹簧紧力，将阀门打开。

电磁阀打开，控制水压下降，弹簧紧力疳活塞和阀杆向下移动，将阀门关闭。

抽汽逆止阀控制系统原理图示电磁阀结构•:•水压逆止门电磁阀由阀体、阀盖、阀芯、弹簧、衔铁、丝堵组成。

如图：电磁阀结构图5电磁阀工作原理•:•一、由一级凝泵来的抽汽逆止阀控制水经回水手动门进入电磁阀入口,（电磁阀入口前管段装有节流孔板，以降低流速），通过阀瓣上的平衡孔向阀瓣上腔室注水，压缩上腔室内空气，与下腔室内的注满的压力水形成一对平衡力;通过作用在阀瓣上回坐弹簧这一压力使电磁阀处于关闭状态.电磁阀工作原理二、当电磁阀电磁铁通电后，吸起压在大气连通孔、排气孔上的衔铁，阀瓣上腔室内被压缩的空气经过排气孔、大气连通孔排出；阀瓣上腔室压力降低，电磁阀入口压力水克服回坐弹簧这一微弱压力，将阀瓣托起，将抽汽逆止阀水室内的水泄掉，抽汽逆止阀关闭7电磁阀故障•:•一、入口管节流孔堵塞，会造成电磁阀无法开启，抽汽逆止阀控制水无法泄掉，使抽汽逆止阀无法关闭♦:•二、入口节流孔板脱落或无此孔板，则会造成入口压力水流量、流速过大，无法通过阀瓣上平衡孔注入上腔室，使电磁阀处于长开位置，抽汽逆止阀无法开启电磁阀故障•:•三、大气连通孔、排汽孔堵塞，使上腔室压缩空气、水无法泄掉，电磁阀无法开启。

抽汽逆止门无法关闭。

•:•四、阀瓣与阀座之间有杂物，使阀瓣无法回坐，电磁阀无法关闭。

抽汽逆止门无法开启。

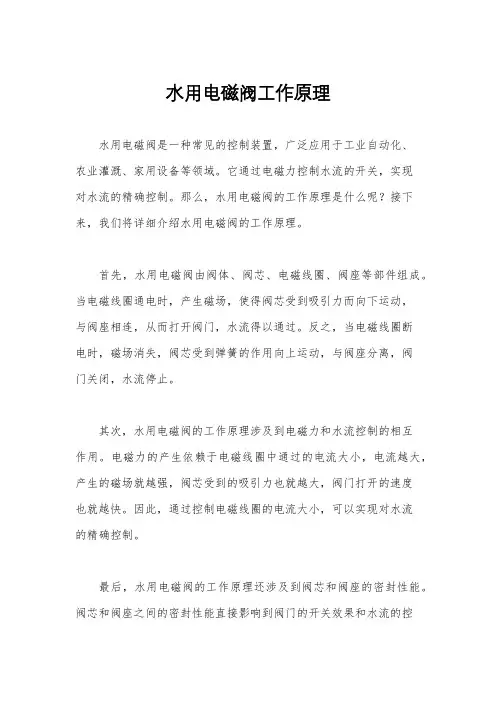

水用电磁阀工作原理
水用电磁阀是一种常见的控制装置，广泛应用于工业自动化、
农业灌溉、家用设备等领域。

它通过电磁力控制水流的开关，实现
对水流的精确控制。

那么，水用电磁阀的工作原理是什么呢？接下来，我们将详细介绍水用电磁阀的工作原理。

首先，水用电磁阀由阀体、阀芯、电磁线圈、阀座等部件组成。

当电磁线圈通电时，产生磁场，使得阀芯受到吸引力而向下运动，
与阀座相连，从而打开阀门，水流得以通过。

反之，当电磁线圈断
电时，磁场消失，阀芯受到弹簧的作用向上运动，与阀座分离，阀
门关闭，水流停止。

其次，水用电磁阀的工作原理涉及到电磁力和水流控制的相互
作用。

电磁力的产生依赖于电磁线圈中通过的电流大小，电流越大，产生的磁场就越强，阀芯受到的吸引力也就越大，阀门打开的速度
也就越快。

因此，通过控制电磁线圈的电流大小，可以实现对水流
的精确控制。

最后，水用电磁阀的工作原理还涉及到阀芯和阀座的密封性能。

阀芯和阀座之间的密封性能直接影响到阀门的开关效果和水流的控
制精度。

因此，在设计和制造水用电磁阀时，需要考虑阀芯和阀座的匹配度、材料选择、加工精度等因素，以确保阀门的正常工作和水流的稳定控制。

总之，水用电磁阀的工作原理是通过电磁力控制阀门的开关，实现对水流的精确控制。

它包括电磁线圈的产生磁场、阀芯和阀座的密封性能等多个方面的因素。

了解水用电磁阀的工作原理，有助于我们更好地选择和使用电磁阀，提高设备的控制精度和稳定性。

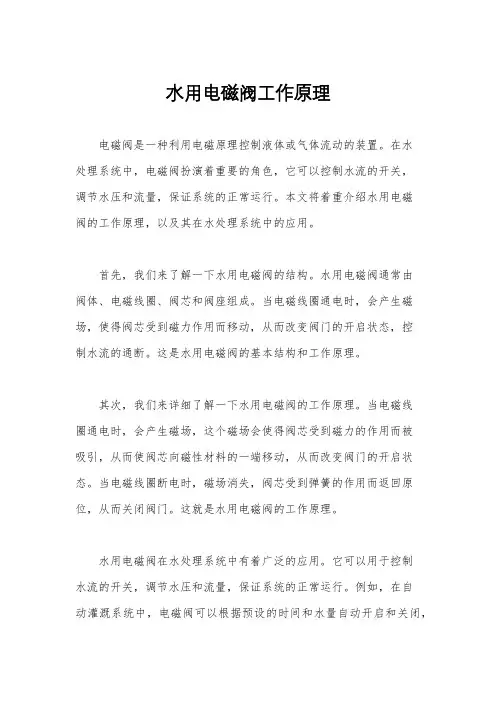

水用电磁阀工作原理电磁阀是一种利用电磁原理控制液体或气体流动的装置。

在水处理系统中，电磁阀扮演着重要的角色，它可以控制水流的开关，调节水压和流量，保证系统的正常运行。

本文将着重介绍水用电磁阀的工作原理，以及其在水处理系统中的应用。

首先，我们来了解一下水用电磁阀的结构。

水用电磁阀通常由阀体、电磁线圈、阀芯和阀座组成。

当电磁线圈通电时，会产生磁场，使得阀芯受到磁力作用而移动，从而改变阀门的开启状态，控制水流的通断。

这是水用电磁阀的基本结构和工作原理。

其次，我们来详细了解一下水用电磁阀的工作原理。

当电磁线圈通电时，会产生磁场，这个磁场会使得阀芯受到磁力的作用而被吸引，从而使阀芯向磁性材料的一端移动，从而改变阀门的开启状态。

当电磁线圈断电时，磁场消失，阀芯受到弹簧的作用而返回原位，从而关闭阀门。

这就是水用电磁阀的工作原理。

水用电磁阀在水处理系统中有着广泛的应用。

它可以用于控制水流的开关，调节水压和流量，保证系统的正常运行。

例如，在自动灌溉系统中，电磁阀可以根据预设的时间和水量自动开启和关闭，实现灌溉的自动化控制；在家用自来水系统中，电磁阀可以根据水压的变化自动调节阀门的开启程度，保证水压稳定；在工业生产中，电磁阀可以根据生产线的需要实时调节水流，保证生产的正常进行。

可以说，水用电磁阀在水处理系统中起着至关重要的作用。

总之，水用电磁阀利用电磁原理控制水流的开关，调节水压和流量，保证水处理系统的正常运行。

它的工作原理简单而有效，应用范围广泛，是水处理系统中不可或缺的重要装置。

希望通过本文的介绍，读者能对水用电磁阀有更深入的了解，并在实际应用中加以运用。

电磁阀的工作原理与故障排查电磁阀是一种广泛应用于自动控制系统中的设备，它通过电磁力的作用来控制液体、气体等介质流动的开关元件。

本文将详细介绍电磁阀的工作原理及常见的故障排查方法。

一、电磁阀的工作原理电磁阀的工作原理基于电磁感应和磁力学的基本原理，其内部包含一个线圈和一个可控制开关的阀体。

当电流通过线圈时，会产生磁场，该磁场将使阀体内部的磁铁受到吸引或排斥，从而改变阀体的位置，实现介质通道的开闭。

具体来说，电磁阀的工作过程可以分为两个阶段：吸合和释放。

1. 吸合阶段：当线圈通电时，产生的磁场会使阀体内的磁铁受到吸引，使阀体合上。

此时介质通道关闭，流体无法通过。

2. 释放阶段：当线圈断电时，磁场消失，阀体内的磁铁失去吸引力，阀体弹簧的作用下恢复原位。

此时介质通道打开，流体可以通过。

通过不断地通断电流，电磁阀可以实现周期性的开合动作，从而控制流体的流动和阻断。

二、电磁阀的常见故障排查方法1. 电源故障：如果电磁阀无法正常工作或无法吸合，则可能是由于电源故障导致的。

首先检查电源线路是否接触良好，是否有短路或断路现象。

可以尝试更换电源线路来确认问题是否得到解决。

2. 线圈故障：线圈是电磁阀工作的核心部件，如果线圈损坏或绝缘不良，会导致电磁阀无法正常工作。

检查线圈是否受潮、断路或短路，必要时进行线圈的绝缘测试和更换。

3. 阀体堵塞：由于介质中的杂质或污垢积聚，阀体通道可能会堵塞，导致电磁阀无法通电或无法关闭。

此时可以拆下阀体进行清洗和检查，确保通道畅通。

4. 阀座磨损：长时间使用后，阀座可能会出现磨损，导致密封不严，介质泄漏。

如果发现阀体无法完全关闭或密封性差，应及时更换阀座。

5. 接口松动：电磁阀安装时，接口部分如果松动或未紧固好，可能会导致连通性不良或漏气。

检查电磁阀的接口部分，确保连接牢固。

总结：电磁阀作为一种重要的控制元件，在自动控制系统中有着广泛的应用。

了解电磁阀的工作原理以及常见的故障排查方法，对于维护和保养电磁阀具有重要意义。

逆止阀工作原理与作用逆止阀，也被称为止回阀、反向阀或者非回流阀，是一种常见的流体控制装置，用于阻挠流体在管道中逆流。

它在许多工业领域中被广泛应用，如化工、石油、水处理、供水系统等。

本文将详细介绍逆止阀的工作原理和作用。

一、工作原理：逆止阀的工作原理基于流体力学的基本原理。

当流体在管道中流动时，它会产生一定的压力。

逆止阀通过利用这种压力差来实现其工作。

逆止阀通常由一个阀体、阀盘和弹簧组成。

当流体的压力超过逆止阀的开启压力时，阀盘会被压力推开，允许流体通过。

而当流体的压力低于逆止阀的开启压力时，阀盘会被弹簧推回，阻挠流体逆流。

逆止阀还可以根据不同的工作原理分为多种类型，如升降式逆止阀、旋启式逆止阀、球式逆止阀等。

它们的工作原理略有不同，但基本原理都是通过阀盘的开启和关闭来控制流体的流动方向。

二、作用：逆止阀的主要作用是防止流体在管道中逆流，从而保护系统的正常运行。

以下是逆止阀的几个重要作用：1. 防止设备损坏：逆止阀可以防止流体逆流到设备或者管道中，从而避免设备受到损坏。

例如，在供水系统中，逆止阀可以防止污水逆流到清水管道中，保证供水的质量和卫生。

2. 保护管道系统：逆止阀可以防止管道系统中的压力波动和液体冲击。

当流体逆流时，会产生压力波动和冲击力，可能导致管道破裂或者设备损坏。

逆止阀的作用是阻挠这种逆流，保护管道系统的完整性和稳定性。

3. 节约能源：逆止阀可以防止流体逆流，确保流体在管道中单向流动。

这样可以减少能源的浪费和损失。

例如，在供暖系统中，逆止阀可以防止热水逆流，保持热能在管道中的流动，提高供暖效率。

4. 提高工作效率：逆止阀可以确保流体在管道中按照预定的方向流动，避免流体逆流引起的混乱和阻力增加。

这可以提高系统的工作效率和流体输送的稳定性。

总结：逆止阀是一种重要的流体控制装置，其工作原理基于流体力学的原理。

它的作用是防止流体逆流，保护设备和管道系统的正常运行，节约能源并提高工作效率。

根据实际需求，逆止阀可以选择不同类型和规格，以适应不同的工程和应用场景。

汽轮机抽汽逆止阀介绍一值 丁湧抽汽逆止阀的作用抽汽逆止阀是保证汽轮机安全运行的重要设备之一，当汽轮机甩负荷时， 它们迅速关闭，保护汽轮机不致因蒸汽的回流而超速， 并防止加热器及管路带水 进入汽轮机。

机组正常运行中，运行人员要特别注意各抽汽逆止阀在正常状态, 以保证在事故情况下能可靠动作，保护汽轮机。

抽汽逆止阀的结构特点1、 采用倾斜阀座，如图1。

1） 倾斜角度为30。

，开启角度为45。

，开启角度小，关闭行程短。

2） 倾斜阀瓣对密圭寸面有下压力，有利于密圭寸。

3） 介质压降小。

2、 由于阀瓣下面斜向布置，不用专门设疏水点，积水直接由逆止阀后的疏水管 路疏出。

3、根据不同用途配备不同结构1） 高排逆止阀采用双气缸，即一个辅助关闭气缸，一个强迫开启气缸。

2） 小管径抽汽管道采用气缸连杆上下部都带螺 母的结构，如1段抽汽、2段抽汽逆止阀，结构 如图2。

3） 大管径抽汽管道采用气缸连杆上部带螺母， 下部不带螺母的结构，如3段抽汽、4段抽汽、 5段抽汽和6段抽汽逆止阀，结构如图3。

4） 根据阀门尺寸大小，配备适当的重锤。

重锤的重量为阀瓣重量的50%,以平衡50%阀 瓣重量，一方面保证阀瓣能自由摆动，另一方 面减小逆止阀前后压降。

抽汽逆止阀的工作过程宁海电厂二期工程采用阿德伍德一莫利公司生产的抽汽逆止阀， 阀门的基本 Lamm图2构成为一摆动的阀瓣，允许流体从进口进入，自由通过阀体进入管路。

该阀门是一种自由摆动，重力关闭的止回阀。

当进口压力稍高于出口压力时，阀瓣会开启；当进口压力稍低于出口压力或回流发生时，阀瓣会关闭。

阀门通常配备一个侧装气缸，也叫辅助关闭气缸，它的作用是当失气时给阀瓣提供一个正向关闭力，在管内流体倒流前，由于阀瓣紧靠住管壁，这个正向关闭力可以先让阀瓣先关闭一定角度，有助于逆止阀快速关闭。

在正常条件下，利用气缸下部进口提供的压缩空气，推动活塞压缩弹簧，使连杆处于伸出位置，这时阀瓣可以自由开关。

电磁阀工作原理及八款动态示意图
电磁阀
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

二位二通电磁阀
二位三通电磁阀
二位四通电磁阀
三位三通电磁阀
三位四通电磁阀
管道联系式电磁阀
直接控制式电磁阀
直接联系式电磁阀
了解更多泵阀知识，下载更多无水印清晰产品图，请关注收藏泵阀信息！。

电磁阀工作原理电磁阀是一种通过电磁力来控制流体通断的装置。

它广泛应用于工业自动化控制系统中，能够对气体、液体以及粉末等流体进行准确的控制。

本文将详细介绍电磁阀的工作原理及其相关知识。

一、电磁阀的结构组成电磁阀主要由电磁铁、阀体、阀门和密封元件等部分组成。

其中，电磁铁是电磁阀的核心部件，通过施加电压来激活电磁铁，进而产生电磁力，控制阀门的开启和关闭。

二、电磁阀的工作原理当电磁铁得到电流的激励后，它会产生一定的磁场。

这个磁场会吸引阀体上的阀门，使得阀门打开或关闭。

具体来说，电磁阀有两种状态，即开启状态和关闭状态。

1. 开启状态当电流通过电磁铁时，电磁铁会产生强磁场，吸引阀体上的阀门。

阀门打开后，流体可以顺利通过电磁阀，实现流体的通断控制。

2. 关闭状态当电流停止通过电磁铁时，电磁铁的磁场消失，阀体上的阀门会受到弹簧的作用力而关闭。

此时，电磁阀截断了流体的通道，实现了流体的关闭控制。

三、电磁阀的控制和应用电磁阀可以通过控制电磁铁的通电和断电来实现对阀门的开启和关闭。

通常情况下，通过外部的控制信号来驱动电磁阀的开关动作。

例如，在自动化生产线上，通过PLC（可编程逻辑控制器）来控制电磁阀的开启和关闭，实现对流体的精确控制。

电磁阀广泛应用于液压系统、气动系统、热交换系统以及流体控制系统等领域。

例如，在供水系统中，电磁阀可以控制水流的启闭，确保水的供应和断开；在汽车发动机中，电磁阀可以控制燃油进入和排出的时间和量，实现对发动机的控制。

四、电磁阀的特点和优势电磁阀具有以下几个特点和优势：1. 响应速度快：电磁阀的开关动作由电磁力来控制，响应速度相对较快，能够实现快速的流体控制。

2. 控制准确：通过控制电磁阀的通断状态，可以实现对流体通断的精确控制，满足不同工作场景的要求。

3. 压力范围广：电磁阀能够承受较大的压力范围，适用于不同压力条件下的流体控制。

4. 体积小巧：电磁阀的结构紧凑，体积相对较小，方便安装和布线。

水电磁阀原理
水电磁阀是一种将电磁力转化为机械力的装置，用于控制、调节或截断液体（如水）或气体（如气体）等流体介质的流动。

其工作原理基于电磁力和液体流动的相互作用。

水电磁阀由铁芯、线圈、阀体和密封垫组成。

当通电时，线圈内产生一个磁场，磁场会将铁芯吸引，使得铁芯向线圈方向移动。

铁芯与阀体连接的活塞将会随之移动，进而控制流体的通路。

水电磁阀通常有两个通道，一个是流体的入口，另一个是出口。

当线圈通电时，铁芯吸引活塞，使其与阀体的密封垫分离，流体可以从入口流入，并从出口流出。

当线圈断电时，铁芯会退回到原位，活塞再次与阀体密封垫接触，阀闭，流体停止流动。

水电磁阀的工作原理基于电流通过线圈产生的磁场与铁芯之间的相互作用。

通电时，电流产生的磁场吸引铁芯，使其移动；断电时，磁场消失，铁芯回到原位。

通过不同的电流控制，可以实现水电磁阀的开启和关闭，从而控制液体的流量和流向。

总之，水电磁阀是利用线圈产生的电磁力将铁芯移动，进而控制活塞的位置，从而控制流体的流动。

其工作原理简单而可靠，广泛应用于各种自动化控制系统中。

抽汽逆止门的电磁阀工作原理shunqing345助理工程师认清自己∙ TA的每日心情擦汗2011-12-2119:04:4签到天数: 4 天[LV.2]偶尔看看I星币3 元贡献583点精华帖子456∙串个门∙加好友∙打招呼∙发消息具体工作过程基本如下：阀碟的开启及关闭：当压缩空气从操纵座下方管道进入气缸时，活塞在空气压力作用下向上运动，压缩弹簧，杠杆转过一定角度，使杠杆上凸台同摇臂凸台脱开，使阀碟处于可开启状态。

此时，当阀门进口压禁止帖子力超过出口压力时，阀碟开启，当阀门进口压力低于出口压力时或发生反向流动时，阀碟关闭。

在正常运行情况下，阀碟将在汽流力作用下打开，并最终维持在全开位置上。

当操纵座气缸内空气被泄去时，在弹簧作用下，杠杆回转，通过端面凸台带动摇臂转动，使阀碟强制闭。

抽汽阀控制气管路上．所装的电磁阀与汽轮机的危急遮断、发电机的跳闸信号联动。

当主汽阀关闭或甩负荷时，空气引导阀闭，抽汽阀控制气管路被切断。

同时电磁阀线圈断电，电磁阀动作，切断气源，将抽汽阀操纵座内的空气排空，抽汽逆止阀的阀碟在操纵座弹簧作用下关闭。

汽轮机抽汽管路上的逆止门具有十分重要意义。

因为当汽轮机甩负荷时，它们保护汽轮机不致因蒸汽的回流而超速，并防止加热器及管路带水进入汽轮机。

二、结构介绍抽汽逆止门有两种形式。

一种为回热抽汽管路上的逆止门；另一种是通过大流量的高压汽缸排汽管路上的摇板式逆止门。

它们都靠压力水来作为控制动力。

为了实现远距离和自动关闭的闭锁作用设有一套控制水系统，简称逆止门压力传送装置。

回热抽汽管路上的逆止门及其操纵座的结构如图所示。

在正常工作情况，逆止门操纵杆座的强制门杆8在弹簧力的作用下，处于上部位置，此时逆止门门碟1在蒸汽顺流时，能自由开启，当汽轮机甩负荷时，逆止门上部操纵座5的水压及门碟上部蒸汽的作用下，一起将逆止门门碟压向门座7。

蒸汽的作用力系由抽汽管路中残存的蒸汽压力与汽轮机抽汽室中的压力差产生的。

你懂逆止门的工作原理
逆止门（check valve），又称为非回流阀、止回阀、倒流阀，是一种用于控制流体单向流动的装置。

其工作原理是利用流体流动的动力，使阀门自动关闭，防止流体逆流。

逆止门的内部结构一般由阀体、阀盖、阀瓣和弹簧组成。

当流体从入口进入阀体时，阀瓣会被流体的流动力推开，从而使流体顺利通过。

而当流体试图逆向流动时，流体对阀瓣的压力会使其紧密关闭，阻止逆流。

具体工作原理如下：
1. 正向流动：当流体以正向流动进入逆止门的入口时，流体会对阀瓣施加力量，从而将阀瓣推开，使流体顺利通过逆止门。

2. 逆向流动：当流体试图逆向流动时，流体对阀瓣的压力会使其紧密关闭，从而阻止逆流。

阀瓣的关闭通常依靠阀瓣自身的重量和弹簧的作用力。

逆止门广泛应用于各种流体管道系统中，以防止流体的逆流和倒灌，保护设备的正常运行。

逆止门的选择应根据流体介质、压力、温度和流量等因素进行合理选择，以满足特定工程的要求。
