真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。
真空断路器的主要部件及名称说明见标注1-16。
图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)2.真空断路器结构的基本要求1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。
2)足够的机械强度，使断路器本身具有足够的动稳定度。
3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。
4)操动机构的检查、调整、维修要有足够空间。
方便。
5)结构简单、工作可靠、价格低廉。
6)易于实现防误联锁。
所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。
合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。
当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。
3.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。

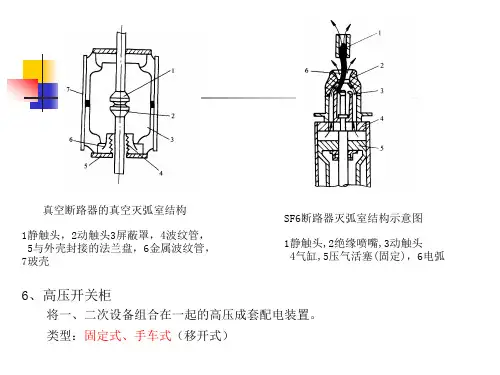

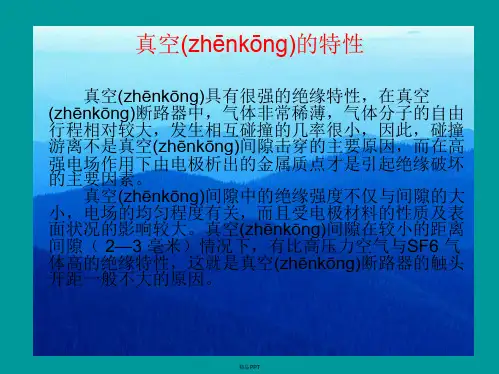

2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。
3)导电回路：与灭弧室的动端及静端连接构成电流通道。
4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。
5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。
6)操动机构：断路器合、分间的动力驱动装置4.结构形式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)。
