H3C路由器、交换机及其操作系统介绍

H3C交换机路由器配置总结本文档涉及附件：无附件。

本文所涉及的法律名词及注释：1. H3C交换机：H3C是一家网络设备供应商，该公司的交换机产品广泛应用于企业网络中，提供可靠的数据交换和通信功能。

2. 路由器：路由器是一种网络设备，用于将数据包从一个网络转发到另一个网络，它通过查看数据包的目标IP地址并使用路由表来确定下一跳的路径。

3. 配置：配置是指对网络设备进行设置和调整，以使其能够适应特定的网络环境和需求。

章节一：交换机基本配置1.1 网络拓扑- 描述网络的物理连线和设备分布情况。

- 提供拓扑图和设备列表。

1.2 IP地址规划- 定义每个交换机接口的IP地址，网关和子网掩码。

- 提供IP地址规划表。

1.3 VLAN配置- 划分交换机的虚拟局域网（VLAN）。

- 设置VLAN间的互联和VLAN端口成员关系。

- 提供VLAN配置命令示例。

章节二：交换机高级配置2.1 交换机端口安全配置- 配置端口安全特性，限制每个端口连接的设备数量或MAC地址。

- 防止未经授权的设备接入网络。

- 提供端口安全配置命令示例。

2.2 交换机链路聚合配置- 配置链路聚合，将多个物理链路聚合成一个逻辑链路。

- 提高链路容量和可靠性。

- 提供链路聚合配置命令示例。

2.3 交换机交换机协议配置- 配置交换机间的协议，如树协议（STP），路由信息协议（RIP），开放最短路径优先（OSPF）等。

- 提供交换机协议配置命令示例。

章节三：路由器基本配置3.1 IP地址配置- 设置路由器接口的IP地址，网关和子网掩码。

- 提供IP地址配置命令示例。

3.2 静态路由配置- 配置静态路由，手动设置路由跳转路径。

- 提供静态路由配置命令示例。

3.3 动态路由配置- 配置动态路由，使路由器能够自动学习和选择最佳的路由路径。

- 提供动态路由配置命令示例。

章节四：路由器高级配置4.1 ACL配置- 配置访问控制列表（ACL），控制数据包的流动。

华三系列网络产品一、路由器1、H3C CR系列核心路由器i.H3C CR16000-F 100G核心路由器产品简介：H3C CR16000-F是H3C自主研发的100G平台核心路由器，采用业界先进的CLOS 交换架构，整机交换容量高达26.88Tbps，采用Comware V7网络操作系统，提供丰富的业务特性和强大的自愈功能，可广泛应用于行业IP专网核心层和汇聚层以及运营商网络MSE等网络位置。

H3C CR16000-F支持主控和交换网板完全物理分离，提供高品质的设备可靠性；支持高密度10GE、40GE、100GE接口，单槽位性能灵活扩展，可以满足不同网络位置需求；支持多维度的虚拟化技术，包括横向虚拟化IRF2、纵向虚拟VCF以及虚拟路由器MDC，可简化网络管理、提高可靠性；支持MSE，集SR和BRAS功能于一身，满足运营商的多业务边缘设备发展需求；支持1588v2以太网时钟同步、TDM仿真以及多种线路保护技术，满足运营商IP RAN组网需求；控制平面采用多核及SMP(SymmetricalMulti-Processing对称多处理)技术，运行先进的操作系统Comware V7，各软件模块具有独立的运行空间，可以动态加载、单独升级，实现ISSU。

产品规格：ii.H3C CR16000核心路由器产品简介：CR16000 核心路由器（以下简称CR16000）是杭州华三通信技术有限公司自主研发的、基于100G平台的新一代核心路由器，主要应用在运营商IP骨干网、数据中心骨干互联节点以及各种行业大型IP网络的核心和汇聚位置。

CR16000先进的体系架构和强大的路由转发性能能够满足用户现在及未来业务扩展的需求。

CR16000采用了创新的硬件架构，可以实现跨板数据的无阻塞交换能力，保障高密度10G 或100G板卡的线速转发；CR16000支持海量的路由表和转发表，作为互联网核心节点能够抵御大路由震荡的冲击，保证数据报文的准确转发；CR16000通过NSR、ISSU、IRF2、APS、BFD等多种高可靠性技术，保证业务永续。

产品线：路由器系列：•NE5000路由器•NE80路由器•NE40系列路由器•NE20系列路由器•NE16系列路由器•R36系列模块化路由器•R26系列模块化路由器•AR46系列模块化路由器•AR28系列模块化路由器•R17系列边缘路由器•R25系列边缘路由器•R16系列边缘路由器•AR18系列边缘路由器交换机系列：•S8000系列交换机•S6000系列交换机•S5000系列交换机•S3000系列交换机•S2000系列交换机•S1000系列交换机•Switch 40x0系列交换机•Switch 4900系列交换机•Switch 4400系列交换机•Switch 4200系列交换机•Baseline 交换机和集线器•OfficeConnect系列交换机和集线器•智能插座式交换机系列无线局域网：•WA1003普通型AP•WA1003A普通型AP•WA1006E普通型AP•WA1208大功率AP•Access Point 8200/ 8500/8700系列AP•11Mbps室外无线网桥•11Mbps楼对楼网桥•无线以太网工作组接入网桥•11Mbps PC Card With XJACK•11a/b/g PC Card With XJACK业务系统：•VRP 通用路由平台•网元管理系统•VPN Manager 网络业务管理系统•CAMS 综合访问管理服务器•3NS网络管理系统安全产品：•E100防火墙•E200防火墙•E1000防火墙•嵌入式防火墙IP语音：•A8010 GK•AR/R系列模块化路由器•NBX网络电话系统VG语音网关华三产品命名规则H3C设备命名规则H3C 2009-09-15 08:54 阅读28 评论0 字号：大大中中小小每家网络设备供应商的产品都有自己的命名规则，别小看简单的几个字母或数字，对于网络工程师来说，一看名称就能清楚的知道该产品性能、大概配置，甚至是端口数量。

本文以H3C交换机为例，给大家介绍一下H3C公司的产品命名规则。

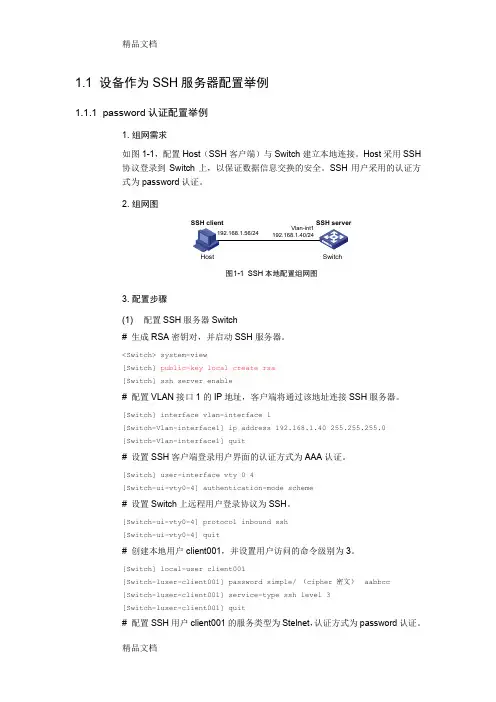

1.1 设备作为SSH服务器配置举例1.1.1 password认证配置举例1. 组网需求如图1-1，配置Host（SSH客户端）与Switch建立本地连接。

Host采用SSH协议登录到Switch上，以保证数据信息交换的安全。

SSH用户采用的认证方式为password认证。

2. 组网图Host Switch图1-1SSH本地配置组网图3. 配置步骤(1) 配置SSH服务器Switch# 生成RSA密钥对，并启动SSH服务器。

<Switch> system-view[Switch] public-key local create rsa[Switch] ssh server enable# 配置VLAN接口1的IP地址，客户端将通过该地址连接SSH服务器。

[Switch] interface vlan-interface 1[Switch-Vlan-interface1] ip address 192.168.1.40 255.255.255.0[Switch-Vlan-interface1] quit# 设置SSH客户端登录用户界面的认证方式为AAA认证。

[Switch] user-interface vty 0 4[Switch-ui-vty0-4] authentication-mode scheme# 设置Switch上远程用户登录协议为SSH。

[Switch-ui-vty0-4] protocol inbound ssh[Switch-ui-vty0-4] quit# 创建本地用户client001，并设置用户访问的命令级别为3。

[Switch] local-user client001[Switch-luser-client001] password simple/ （cipher 密文） aabbcc[Switch-luser-client001] service-type ssh level 3[Switch-luser-client001] quit# 配置SSH用户client001的服务类型为Stelnet，认证方式为password认证。

H3C三层交换机和路由器的配置流程举例讲解H3C配置三层交换机4个步骤详细用法，配置三层交换机通用的四个步骤就是：划分VLAN，并描述；给VLAN划网关；给VLAN指定端口；配置路由协议；学会这几个步骤之后就能解决所有的配置三层交换机的问题。

<H3C>language-modechinese//切换到中文模式<H3C>system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换机//以下开始配置三层交换机配置三层交换机第一步：划分VLAN，并描述vlan1descriptionlocal-s3600//本交换机使用#vlan2descriptionlink-to-shanxicentre//陕西省中心#vlan3descriptionlink-to-shangjiecentre//商界分中心内部使用#vlan4descriptionlink-to-shangdongsuo//商东所#vlan5descriptionlink-to-shangnansuo//商南所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2descriptionlinktoshanxicentreipaddress10.61.242.110255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3descriptionlinktoshangjiecentreipaddress10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4descriptionlinktoshangdongsuoipaddress10.61.242.113255.255.255.252//商东所广域网关、子网掩码#interfaceVlan-interface5descriptionlinktoshangnansuoipaddress10.61.242.117255.255.255.252//商南所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用descriptionlinktoshanxicentreportaccessvlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用descriptionlinktoshangjiecentreportaccessvlan3#interfaceEthernet1/0/3//将交换机的端口3指定给商东所使用descriptionlinktoshangdongsuoportaccessvlan4#interfaceEthernet1/0/4//将交换机的端口4指定给商南所使用descriptionlinktoshangnansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由（只用对远端设备配一条路由即可，本地自通）iproute0.0.0.00.0.0.010.61.242.109//指定所有网段到商东所的路由//配置三层交换机商东所的反向路由iproute10.161.134.0255.255.255.010.61.242.114iproute10.161.135.0255.255.255.010.61.242.114//配置三层交换机商南所的反向路由iproute10.161.135.0255.255.255.010.61.242.118iproute10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：iproute10.61.242.0255.255.255.010.61.242.110//商东所242.114和商南所242.118共属的242.0指向分中心网关iproute10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//iproute10.161.134.0255.255.255.010.61.242.110//iproute10.161.135.0255.255.255.010.61.242.110//iproute10.161.136.0255.255.255.010.61.242.110//以下开始配置路由器syslocal-user admin创建账号adminpassword simple chuntent创建密码chuntentauthorization-attribute level 3 账号权限service-type telnet打开telnet服务service-type web打开页面登陆服务telnet server enable 启用服务ip http enable 启用服务quitsysuser-interface vty 0 4authentication-mode schemequitinterface g0/0 进入外网接口配置外网ip和子网掩码ip address X.X.X.X 255.255.255.X这里地址按照您的公网ip地址和掩码填写nat outboundquitinterface vlan 1 进入内网接口配置内网ip和子网掩码ip address X.X.X.X 255.255.255.Xquitip route-static 0.0.0.0 0.0.0.0 X.X.X.X这里填写外网网关地址。

H3C配置经典全面教程〔经验和资料收集整理版〕1 H3C MSR路由器、交换机根本调试步骤〔初学级别〕：如何登陆进路由器或交换机搭建配置环境第一次使用H3C系列路由器时，只能通过配置口(Console)进行配置。

1〕将配置电缆的RJ-45一端连到路由器的配置口(Console)上。

2〕将配置电缆的DB-9(或DB-25)孔式插头接到要对路由器进行配置的微机或终端的串口上。

备注：登陆交换机的方法与路由器的一致，现仅用路由器举设置微机或终端的参数〔进入路由器或交换机〕1〕翻开微机〔笔记本电脑〕或终端。

如果使用微机进行配置，需要在微机上运行终端仿真程序，如Windows的超级终端。

2〕第二步：设置终端参数a、命名此终端 H3C或者自己想命的名b、选择串口一般选用COM口，常选用COM1c、设置终端具体参数(此处点击“默认值〞即可)d、翻开路由器的电源，路由器进行启动e、当路由器启动完毕后，回车几下，当出现<H3C>时即可配置路由器。

路由器根本调试命令1使用本地用户进行telnet登录的认证<H3C> system-view 进入系统视图[H3C]telnet server enable 翻开路由器的telnet功能[H3C]configure-user count 5设置允许同时配置路由器的用户数[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码[H3C-luser-telnet]service-type telnet 设置本地用户的效劳类型(此处为telnet)[H3C-luser-telnet]level 3 设置本地用户的效劳级别[H3C-luser-telnet]quit 退出本地用户视图[H3C][H3C]user-interface vty 0 4 进入用户视图[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme〞认证方式备注：红色局部可以由客户自行设置，此处仅做举例时使用!路由器接口的配置为接口配置ip地址<H3C> system-view 进入系统视图[H3C] interface serial 3/0 进入某个端口[H3C-Serial3/0] ip address 为该端口设置ip地址[H3C-Serial3/0] undo shutdown 对该端口进行复位[H3C-Serial3/0] quit 退回到系统视图[H3C]备注：红色局部可以由客户自行设置，此处仅做举例时使用!静态路由或默认路由的配置<H3C> system-view 进入系统视图[H3C]ip route-static 192.168.1.0 255.255.255.0 192.168.0.1 添加一条静态路由[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 添加一条默认路由备注：红色局部可以由客户自行设置，此处仅做举例时使用!配置文件的管理display current-configuration 显示当前的配置文件<H3C>save 保存配置文件display interface GigabitEthernet 0/0 查看某端口的状态备注：display命令可以在任何视图下进行红色局部可以由客户自行设置，此处仅做举例时使用!交换机的配置文件管理与路由器相同，故交换机的配置幻灯片中不再做举例。

H3C路由器设置概述H3C路由器是一种常用的网络设备，用于实现局域网和广域网之间的数据传输。

本文档将介绍如何进行H3C路由器的基本设置和配置。

硬件连接在进行H3C路由器的设置之前，确保已正确连接硬件设备。

以下是常见的硬件连接步骤：1.通过网线将H3C路由器的WAN口与外部网络连接，例如将WAN口连接到宽带调制解调器或其他网络设备。

2.使用网线将H3C路由器的LAN口与计算机或其他局域网设备连接。

登录路由器1.打开你的计算机的网络连接，并确保与H3C路由器连接的网线正常工作。

2.打开一个浏览器，输入H3C路由器的默认网关地址（一般为192.168.1.1或192.168.0.1）。

3.在浏览器中按下回车键后，将显示H3C路由器的登录页面。

4.输入默认的用户名和密码进行登录。

常见的默认用户名和密码是admin/admin或者root/admin。

如果你不确定，请参考H3C路由器的用户手册或者咨询网络管理员。

路由器基本设置完成登录后，可以进行以下基本设置：修改管理员密码为了保护路由器的安全，需要修改默认的管理员密码。

以下是修改管理员密码的步骤：1.在路由器的管理界面中，找到“系统管理”或“设置”选项。

2.点击“密码”或“管理员密码”选项。

3.输入当前的管理员密码。

4.输入新的管理员密码，并确认新密码。

5.点击“保存”或“应用”按钮以保存修改后的密码。

设置路由器名称为了便于识别和管理，可以设置一个自定义的路由器名称。

以下是设置路由器名称的步骤：1.在路由器的管理界面中，找到“系统管理”或“设置”选项。

2.点击“设备名称”或“路由器名称”选项。

3.输入新的路由器名称。

4.点击“保存”或“应用”按钮以保存修改后的路由器名称。

配置IP地址和子网掩码路由器需要一个IP地址和子网掩码才能与其他设备通信。

以下是配置IP地址和子网掩码的步骤：1.在路由器的管理界面中，找到“网络设置”或“LAN设置”选项。

2.点击“IP地址设置”或“IP配置”选项。

通信工程学院06级交换机与路由器配置报告一、实习目的1、掌握路由器和交换机的基本原理2、掌握目前网络中常用的路由协议3、学会使用packet tracer进行网络设置和规划的仿真4、学会使用路由器和交换机二、基本原理1、路由器和交换机的基本原理集线器Hub ：工作在物理层，功能是将收到电气信号向所有端口发送，并连接同网段设备，为所有用户争用固定带宽。

二层交换机Switch ：工作在数据链路层，按照物理MAC地址进行寻址转发，并连接同网段设备，使其中用户各自占用固定带宽，用户之间互相不影响。

路由器Router ：工作在网络层，按照目的网络地址进行寻址转发，它连接不同网段设备。

转发需要收集全网路由信息（OSPF、BGP）。

路由交换机RS路由交换机即具有二层交换的功能又具有三层路由的功能。

RS收到的报文如果目的MAC与本机接口MAC不一致则是需要交换的报文。

2、VLANVLAN的中文名称为“虚拟局域网” ，是一种将在同一个局域网的局域网计算机从逻辑上划分成一个独立网段，从而实现虚拟工作组的新兴数据交换技术。

VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。

由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理LAN网段。

由VLAN的特点可知，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

3、静态路由选择原理静态路由是由管理员手工配置的。

在下列情况下，可使用静态路由：1）链路的带宽较低(如拨号链路)，不希望它传输动态路由选择更新；2）管理员想完全控制路由器使用的路由；3）需要为动态路由提供一条备用路由；4）前往只有一条路径可以达到的网络(末节网络)时；5）路由器没有足够的CPU或内存资源来运行动态路由选择协议；6）需要让路由器看来路由是一个直连网络。

第⼋章路由器交换机及其操作系统的介绍⼀、引⼊1.构建⼤、中、⼩企业⽹络的主要设备是路由器和交换机2.控制路由器和交换机⼯作的核⼼软件是⽹络设备的操作系统⼆、路由器与交换机的作⽤与特点1.路由器的作⽤连接具有不同介质的链路连接⽹络或者⼦⽹，隔离⼴播对数据报⽂执⾏寻路和转发交接和维护路由信息2.路由器的特点主要⼯作在OSI模型的物理层、数据链路层和⽹络层根据⽹络层信息进⾏路由转发提供丰富的接⼝类型⽀持丰富的链路层协议⽀持多种路由协议3.交换机的作⽤连接多个以太⽹物理段，隔离冲突域对以太⽹帧进⾏⾼速⽽透明的交换转发⾃⾏学习和维护MAC地址信息4.交换机的特点主要⼯作在OSI模型的物理层、数据链路层提供以太⽹间的透明桥接和交换依据链路层的MAC地址，将以太⽹数据帧在端⼝间进⾏转发5.路由器与交换机的发展趋势路由和交换的融合多业务功能的融合三、H3C路由器与交换机介绍1.H3C路由器系列2.H3C路由器⽰例3.H3C交换机系列4.H3C交换机⽰例四、H3C⽹络设备操作系统Comware1.什么是操作系统1）含义：简称OS 是计算机系统中必不可少的基础系统软件，是应⽤程序运⾏和⽤户操作必备的基础环境操作系统就是⼀个⼈与计算机之间的中介2）组成⽅式：操作系统的组成：计算机的硬件 + 系统核⼼内核 + 命令解释器 + 外围的应⽤程序ware的作⽤Comware是设备运⾏的⽹络操作系统。

H3C产品的核⼼软件平台对硬件驱动和底层操作系统进⾏屏蔽与封装集成了丰富的链路层协议、以太⽹交换、IP路由及转发、安全等功能模块制定了软硬件接⼝标准规范，对第三⽅⼚商开放平台与接⼝ware的特点⽀持IPv4及IPv6多协议⽀持多CPU路由和交换功能融合⾼可靠性和弹性扩展灵活的裁减和定制功能五、总结1.路由器是利⽤三层IP地址信息进⾏报⽂转发的互联设备2.交换机利⽤⼆层MAC信息进⾏数据帧交换的互联设备3.路由器、交换机的运⾏依赖的软件核⼼是⽹络设备的操作系统4.H3C Comware软件平台是H3C IP ⽹络设备的核⼼软件平台。

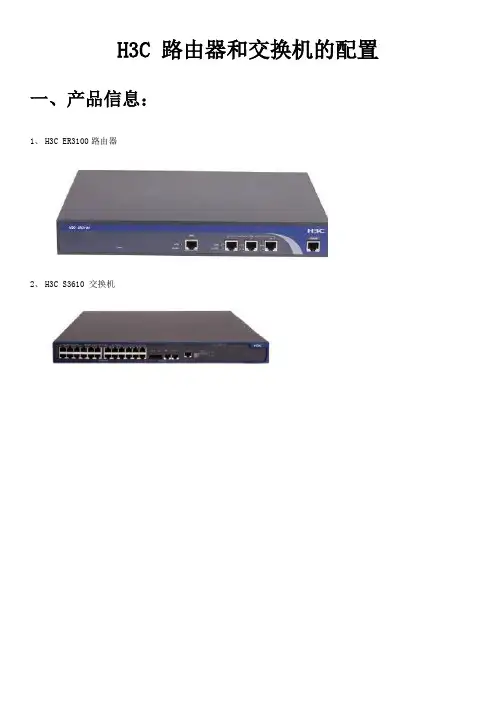

H3C 路由器和交换机的配置一、产品信息：1、H3C ER3100路由器2、H3C S3610 交换机二、网络拓扑图：内网IP段：192.168.1.*外网IP:10.146.99.158， 10.146.99.159三、需求：1、IP映射：将“网络硬盘录像机”的IP地址映射到外网，实现在PC1上用“10.146.99.158”就能访问“网络硬盘录像机”，与本地访问一样。

即：192.168.1.11一对一映射到10.146.99.158。

2、端口映射：实现通过公网IP地址：10.146.99.158在PC1上直接访问：网络硬盘录像机，IPC 1……IPC 20，进行一些操作。

即：（1）、80端口映射192.168.1.11：80映射到10.146.99.158：80192.168.1.51：80映射到10.146.99.158：81……192.168.1.71：80映射到10.146.99.158：N===============================分隔线==============================分隔线====================== （2）、8000端口映射192.168.1.11：8000映射到10.146.99.158：8000192.168.1.51：8000映射到10.146.99.158：8001……192.168.1.71：8000映射到10.146.99.158：N===============================分隔线==================================分隔线================== （3）、8200端口映射192.168.1.11：8200映射到10.146.99.158：8200192.168.1.51：8200映射到10.146.99.158：8201……192.168.1.71：8200映射到10.146.99.158：N===============================分隔线===============================分隔线=================== （4）、554端口映射192.168.1.11：554 映射到10.146.99.158：554192.168.1.51：554映射到10.146.99.158：555……192.168.1.71：554映射到10.146.99.158：N===============================分隔线=============================分隔线======================= 网络摄像机端口映射比较特殊，需要映射8080008200554四个端口才行四、实际配置：1、用ER3100路由器配置实现需求1——IP映射。

H3C交换机操作手册
H3C交换机操作手册
一、设备连接
1、将设备连接在路由器上，确保网络畅通。

2、打开电脑的浏览器，输入设备的 IP 地址：192.168.1.254。

3、在登录界面输入用户名和密码，默认用户名是 admin，密码是admin。

4、选择“网络”选项卡，然后单击“连接配置”按钮。

二、配置交换机
1、在“连接”选项卡中，选择要配置的交换机。

2、在“交换机管理”选项卡中，选择“配置”。

3、在“配置”选项卡中，选择要配置的交换机的端口数量。

4、在“端口配置”选项卡中，选择要配置的端口的类型。

5、在“VLAN配置”选项卡中，可以配置 VLAN（虚拟局域网）。

6、单击“应用”按钮，然后单击“确定”按钮。

三、管理交换机
1、在“管理”选项卡中，可以查看交换机的状态、端口状态、流量统计等信息。

2、如果需要对交换机进行软件升级，可以在“维护”选项卡中选择“软件升级”。

3、如果需要备份交换机的配置文件，可以在“维护”选项卡中选择“备份配置”。

4、如果交换机出现故障，可以在“维护”选项卡中选择“重启”。

四、常见问题及解决方法
1、无法登录设备：请确认设备的连接是否正确，IP 地址是否正确，路由器的设置是否正确。

2、配置失败：请确认配置的参数是否正确，是否符合网络规划。

3、交换机无法上网：请确认交换机的端口设置是否正确，是否配置了正确的 IP 地址和子网掩码。

本操作手册仅提供了基本的配置和操作方法，实际操作中可能需要根据具体情况进行调整。

如有其他问题，请咨询 H3C 技术支持人员。

H3C交换机操作⼿册（完整资料）.doc 【最新整理，下载后即可编辑】⽬录H3C以太⽹交换机的基本操作 (1)1.1 知识准备 (1)1.2 操作⽬的 (1)1.3 ⽹络拓扑 (1)1.4 配置步骤 (2)1.4.1 串⼝操作配置 (2)1.4.2 查看配置及⽇志操作 (4)1.4.3 设置密码操作 (5)1.5 验证⽅法 (6)H3C以太⽹交换机VLAN配置 (7)1.6 知识准备 (7)1.7 操作⽬的 (7)1.8 操作内容 (7)1.9 设备准备 (7)1.10 拓扑 (7)1.11 配置步骤 (8)1.12 验证⽅法 (8)H3C以太⽹交换机链路聚合配置 (9)1.13 知识准备 (9)1.14 操作⽬的 (9)1.15 操作内容 (9)1.16 设备准备 (9)1.17 ⽹络拓扑 (9)1.18 配置步骤 (10)1.19 验证⽅法 (11)H3C以太⽹交换机STP配置 (12)1.20 知识准备 (12)1.21 操作⽬的 (12)1.24 ⽹络拓扑 (12)1.25 配置步骤 (13)1.26 验证⽅法 (14)H3C以太⽹交换机VRRP配置 (15)1.27 知识准备 (15)1.28 操作⽬的 (15)1.29 操作内容 (15)1.30 设备准备 (15)1.31 ⽹络拓扑 (16)1.32 配置步骤 (16)1.33 验证⽅法 (18)H3C以太⽹交换机镜像配置 (19)1.34 知识准备 (19)1.35 操作⽬的 (19)1.36 操作内容 (19)1.37 设备准备 (19)1.38 ⽹络拓扑 (20)1.39 配置步骤 (20)1.40 验证⽅法 (21)H3C以太⽹交换机路由配置 (22)1.41 知识准备 (22)1.42 操作⽬的 (22)1.43 操作内容 (22)1.44 设备准备 (22)1.45 ⽹络拓扑 (23)1.46 配置步骤 (23)1.47 验证⽅法 (24)H3C以太⽹交换机ACL配置 (25)1.48 知识准备 (25)1.49 操作⽬的 (25)1.52 配置步骤 (25)1.53 验证⽅法 (26)实验⼀H3C以太⽹交换机的基本操作备注：H3C以太⽹交换机采⽤统⼀软件平台VRP，交换机命令完全相同。

H3C配置经典全面教程(H3C路由器是一款功能强大且性能稳定的网络设备，经常被用作企业级网络中的核心设备。

本文将为您介绍H3C路由器的经典配置教程，帮助您更好地理解和使用这一设备。

1.连接到H3C路由器首先，您需要通过网线将电脑与H3C路由器连接起来。

确保网线连接正常，然后打开电脑上的终端仿真软件，如SecureCRT或PuTTY。

在软件中选择正确的串口号和波特率，点击连接按钮，即可与路由器建立连接。

2.进入路由器的命令行界面成功连接到路由器后，会出现一个登录提示符。

输入用户名和密码，按回车键确认。

默认情况下，H3C路由器的用户名和密码均为admin。

3.查看和修改路由器的基本配置在进入命令行界面后，可以输入一系列命令来查看和修改路由器的基本配置。

以下是一些常用的命令：- 查看路由器的配置信息：display current-configuration- 查看和修改路由器的主机名：display current-configuration ，include hostname / sysname [hostname]- 查看和配置路由器的IP地址：display current-configuration ，include interface [interface-name] / ip address [ip-address] [subnet-mask]- 查看和配置路由器的静态路由：display current-configuration ，include ip route-static [destination-network-address] [subnet-mask] [next-hop-ip-address]4.配置和管理VLANVLAN是虚拟局域网的缩写，用于将物理网络划分为逻辑上独立的多个虚拟网络。

以下是配置和管理VLAN的一些常用命令：- 创建VLAN：vlan [vlan-id]- 删除VLAN：undo vlan [vlan-id]- 查看VLAN信息：display vlan- 将端口加入VLAN：interface [interface-name] / port link-type access / port-link-type hybrid / port hybrid pvid vlan[vlan-id] / port hybrid untagged vlan [vlan-id]5.配置和管理静态路由静态路由是手动配置的路由项，用于指定数据包从一个网络到另一个网络的路径。

Comware的作用的作用 Comware是设备运行的网络操作系统, 是设备运行的网络操作系统, 是设备运行的网络操作系统 H3C产品的核心软件平台产品的核心软件平台对硬件驱动和底层操作系统进行屏蔽与封装集成了丰富的链路层协议,以太网交换, 集成了丰富的链路层协议,以太网交换, IP路由及转发,安全等功能模块路由及转发, 路由及转发制定了软硬件接口标准规范,对第三方制定了软硬件接口标准规范, 厂商提供开放平台与接口
Comware的特点的特点支持IPv4及IPv6多协议及支持多协议支持多CPU 支持多路由和交换功能融合高可靠性和弹性扩展灵活的裁减和定制功能
本章总结路由器是利用三层IP地址信息进行报文转发的互路由器是利用三层地址信息进行报文转发的互联设备交换机是利用二层MAC信息进行数据帧交换的互信息进行数据帧交换的互交换机是利用二层联设备路由器, 路由器,交换机的运行依赖的软件核心是网络设备的操作系统 H3C Comware软件平台是软件平台是H3C IP网络设备的核软件平台是网络设备的核心软件平台
杭州华三通信技术有限公司 。

H3C交换机路由器配置总结H3C交换机路由器配置总结1、硬件配置1.1 交换机硬件组成1.2 路由器硬件组成2、基本配置步骤2.1 连接网络设备2.2 设置管理口IP地质2.3 启用SSH远程登录2.4 设置登录密码2.5 配置设备名称2.6 配置时钟同步3、VLAN配置3.1 创建VLAN3.2 分配端口到VLAN3.3 VLAN间互通4、路由配置4.1 配置静态路由4.2 配置动态路由4.3 路由红istribution配置4.4 路由策略配置5、交换机配置5.1 配置端口基本属性5.2 配置VLAN接口5.3 配置链路聚合5.4 配置IGMP Snooping6、安全配置6.1 AAA认证配置6.2 VLAN间隔离6.3 端口安全配置7、高可用性配置7.1 VRRP(HSRP)配置7.2 GLBP配置7.3 OSPF多路径配置8、服务质量(QoS)配置8.1 配置流量控制8.2 配置优先级8.3 配置带宽限制9、网络监控和管理9.1 配置SNMP9.2 配置NetFlow9.3 配置Syslog附件：本文档涉及的附件包括配置文件样例、示意图等。

法律名词及注释：- VLAN（Virtual Local Area Network）：虚拟局域网，将一个局域网划分成多个逻辑上的小型局域网。

- SSH（Secure Shell）：一种加密的网络协议，用于通过不安全的网络提供安全的远程访问服务。

- IP（Internet Protocol）：互联网协议，规定了数据在网络中的传输方式和格式。

- AAA（Authentication, Authorization, and Accounting）：认证、授权和计费，用于访问控制和用户认证管理。

- IGMP Snooping（Internet Group Management Protocol Snooping）：通过监听IGMP报文来学习和维护组播组成员的表项，以提高网络性能和安全性。
