产品线：路由器系列：•NE5000路由器•NE80路由器•NE40系列路由器•NE20系列路由器•NE16系列路由器•R36系列模块化路由器•R26系列模块化路由器•AR46系列模块化路由器•AR28系列模块化路由器•R17系列边缘路由器•R25系列边缘路由器•R16系列边缘路由器•AR18系列边缘路由器交换机系列：•S8000系列交换机•S6000系列交换机•S5000系列交换机•S3000系列交换机•S2000系列交换机•S1000系列交换机•Switch 40x0系列交换机•Switch 4900系列交换机•Switch 4400系列交换机•Switch 4200系列交换机•Baseline 交换机和集线器•OfficeConnect系列交换机和集线器•智能插座式交换机系列无线局域网：•WA1003普通型AP•WA1003A普通型AP•WA1006E普通型AP•WA1208大功率AP•Access Point 8200/ 8500/8700系列AP•11Mbps室外无线网桥•11Mbps楼对楼网桥•无线以太网工作组接入网桥•11Mbps PC Card With XJACK•11a/b/g PC Card With XJACK业务系统：•VRP 通用路由平台•网元管理系统•VPN Manager 网络业务管理系统•CAMS 综合访问管理服务器•3NS网络管理系统安全产品：•E100防火墙•E200防火墙•E1000防火墙•嵌入式防火墙IP语音：•A8010 GK•AR/R系列模块化路由器•NBX网络电话系统VG语音网关华三产品命名规则H3C设备命名规则H3C 2009-09-15 08:54 阅读28 评论0 字号：大大中中小小每家网络设备供应商的产品都有自己的命名规则，别小看简单的几个字母或数字，对于网络工程师来说，一看名称就能清楚的知道该产品性能、大概配置，甚至是端口数量。
本文以H3C交换机为例，给大家介绍一下H3C公司的产品命名规则。
H3C SOHO交换路由产品介绍目录SOHO交换产品SOHO路由产品H3C SOHO 交换机产品全家福黑全系列产品提供3年维保即插即用，无需配置，简单可靠 自适应端口，支持端口自动翻转 共享缓存架构，全端□线速转发7KV 级别安全防护，稳走安全> S1300系列在S1200系列基 础上增加双上行端口聚合特 性，消除上行流量瓶颈，两 端口动态备份，提高连接可 靠性；无管理型交换机产品介绍差异点：> S1000系列为全百兆端口;S1000系列> S1200系列为全千兆端口;S1200系列 S1300系列S1016/R S1024/R S1048 S1050TS1208/DS1224/R/ES1324/R无管理型交换机产品性能参数表交换容量(bps) 1. 6交换容量(bps)13.6164848转发能力(pps)10. 1211. 935.735.7无管理型交换机销售引导・S1000/S1200/S1300无管理型交换机定位于接入层，可广泛应用于网吧、酒店、学校等 基础接入环境。
网吧酒店 学校管理型交换机产品介绍> S1500系列为基本管理型全百兆交换机；> S5000P 系列、S1800系列为智能管理型全千兆交换机;NEWS1500系列S1526 S155OS5000P 系列S1800系列S5016PS5024PS1808GS1848GS1824GS1800G交换机产品特色全管理的产品，无管型的价格。
业内主流协议及特性一应俱全。
管理手段全面，配置操作简单。
从芯片到端口，让你省电省心。
S1800G:华三最具性价比交换产品!Port Port PortS1800G 产品特性介绍Port Port PortS1800G 采用共享缓存构架，保证端口流量无阻塞线速转发 RAM共享缓存构架n in u u二层逻辑隔离£聲備課□怖审urx債还个、3的；IK用述<^>2 . VIAN 00)2 ▼VIAM0W "「科・M泱？占给镐》酬询(U3；H urt»x<9□ *朋S180 EHMESffiun>29»a 曲<3"X* 悴■口CS1GQ支持4K个VLAN,满足高可靠、高并发、多应用二层隔离需TLZ3 MT. 恢入咖NN 眄 zfffD 1 (1-B>I —| TliiwttMKafiaEWftv | |不可酬口.翼細 口心 CMD aw^M9a^S1 端口聚合I UH BK最多支持4/8/16组端口聚合，每组最多8个端口，满 足多种聚合场景需求aaaaaaticiaciaei^sMWRAmDxa ：UAfUAOTi*S180a®支持端口坏回检测功能.可以有效防御广播风暴及端口故障等现象出现o ＞釈皿絕））环回检测s 」800G nl nIw 5ff STARSTRM ST PMNnl 弐3存&S1800G产品特性介绍QOS支持每端口4个优先级队列，满足多种不同业务优先级需要，保障重要业务优先转发支持队列调度算法，可以针对转发数据不同队列分配不同权重，根据权重比例转发业务数据支持基于端口的带宽控制，最小粒度16Kbps, 可以实现对应用的精细化管理S1800G产品特性介绍硬件支持｛越耗芯片，软件支持EEE等节能特性H3C参加了中国RoHS标准组的工作（信产部），参加标准的制定H3C加入了RoHS符合性评价标准国内专家组（观察员）H3C S1800G系列交换机的设计W制造，都严格遵循欧盟颁布的RoHS指令，并通过相应认证，在生产、使用和回收处理过程中”不会对环境造成污染管理型交换机系列规格对比系列型号S1526S5024P S1824G端口规格2*GE+24FE24GE+4*GE SFP(光电复用)24*GE交换容量(bps) 8.8G 48G 48G转发能力(pps) 6.55M35.71 M35.71 MWEBQOS策略WRR WRR/SP WRR/SP/Diff-Serv/ WRR+SP管理类型WEB/SNMPv1/v2 WEB/SNMPv1/v2/v3管理型交换机系列销售引导S1800G系列：性能卓越，管理手段多样化，性价比高;适用于大中院校、网络公司.市政单位等需要高速稳定网络传输环境，对接入设备能够统一集中管理.且对后续网络有扩展需求的应用场景。

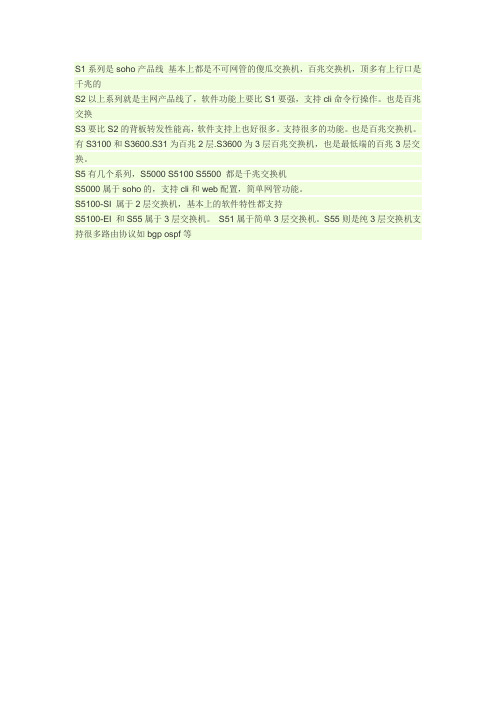

S1系列是soho产品线基本上都是不可网管的傻瓜交换机，百兆交换机，顶多有上行口是千兆的
S2以上系列就是主网产品线了，软件功能上要比S1要强，支持cli命令行操作。
也是百兆交换
S3要比S2的背板转发性能高，软件支持上也好很多。
支持很多的功能。
也是百兆交换机。
有S3100和S3600.S31为百兆2层.S3600为3层百兆交换机，也是最低端的百兆3层交换。
S5有几个系列，S5000 S5100 S5500 都是千兆交换机
S5000属于soho的，支持cli和web配置，简单网管功能。
S5100-SI 属于2层交换机，基本上的软件特性都支持
S5100-EI 和S55属于3层交换机。
S51属于简单3层交换机。
S55则是纯3层交换机支持很多路由协议如bgpospf等。
H3C主网交换机产品介绍（分销）核心万兆 S7600三层千兆 S5800分销主网交换机全家福十―：：［■ LS7000Winettern 屮-二二］⑴⑺"理m 应去釣.S5560-EI——a r ' •-■・‘；EZS3SAdE=Z3u3S556O-SI S55OO-HI'■厲孑r・.■ 4 I a■斗V 啪啊时-『・1S55OO-EI・・ ・ • •二■ ■・■ ■ ■ ■ • • fl:EXS5500/V2-SIS5500/V2・WiNet二层千兆 —S513O-SI氏mr H:丹Hv tr T Fy ，！三层百兆 二层百兆 S5150XS5120-SI S5110-SIS5120-LIS5120/30-WiNetS3600V2-EIH ：I tin tKuwIi ? THTT& *ItirX jLUJiilJIMBMMiS3600V2-SI* • •S3100V2-SIS3110-SIS3100V2-WiNetH3C主网交换机介绍S7003高端多业务核心交换机产品疋位：500-1000人左右的中小型企业网络核心层路由交换机；中小型企业园区、校园、政府办公楼等网络核心层核心路由交换机;■交换容量：15.36T/16Tbps■转发能力：2880/6000Mpps■专用引擎：专用24千兆光口引擎板专用24千兆电口引擎板■电源类型：300W交流LSQM1AC300650W 交流LSQM1AC650650W 直流LSQM1DC650■注：电源可以直接使用，不能混插;■交换容量：15.36T/25.6Tbps ■转发能力：2880/9600Mpps ■专用引擎：专用引擎板（无接口） 双主控 ■电源类型：650W 交流LSQM1AC650 650W 直流 LSQM1DC650 1400W 交流 LSQM1 AC 1400 ■ 注：650W 电源需要使用电源适配器 模块，1400W 电源可以直接使用， 不能温插冗余主控板，保障业务连 续不间断运行，高可靠性 业务板卡24端口千兆电/光口板 48端口千兆电/光口板 4端口万兆SFP+光口板 8端口万兆SFP+光口板冗余电源模块HTC产品疋位：500-1000人左右的中小型企业网络核心层路由交换机；中小型企业园区、校园、政府办公楼等网络核心层核心路由交换机;■支持高密万兆特性单板卡可支持8个万兆端口■冗余可靠性设计冗余电派.冗余业尧板■全方位的安全保障机制■多业务高可靠性运行頂我多业第的情况下不间断运行，实现业劳乐纹■主控自带高密端口主控引擎自带24光口十8端口光电复用/24电口+4端口光电复用全面的IPV4. IPV6的特性从控制.管理.转发三个层面全面保护网络妄全为用户提供主善的IPV4. IPV6的解决方案S5800交换机介绍产品定位：500人左右的中小型企业网络核心层交换机；对传输速率有较高要求的存储网络，构建数据中心IP SAN 网络；S5800-30C: 24 个 10/100/1000Base ・T 以太网端口，4 个 1/10G SFP+端口，1 个业务插槽 S5800-56C: 48 个10/100/1000Base-T 以太网端口，4 个 1/10G SFP+端口，1 个业务插槽S5800-60C-PWR: 48 个 10/100/1 OOOBasiT 以太网端口，4 个100/1000M SFP 端口，3 个业务插槽10/100/1 OOOBase-T 自适应以太网端口4 个SFP+USB口II TTTTT1 ……L 丄4站丄?也丄山丄丄丄」二^一_「C2二色乂总；2 二■ i.••••XI ■IOC 、Con sole口接口卡扩展模块I 卜。
H3C网络安全产品简介n网络之交换机n网络之路由器n网络之WLANn安全如何为用户建议局域网一切围绕用户需求基础需求ü信息点数量(需要接入网络的终端数量)ü上联方式（交换机连接使用光纤还是网线）个性化需求ü个性化需求，如是否需要统一网管、防ARP 攻击等。
（个性化需求最能体现H3C 产品优势，需要有意识地引导）具体的局域网配置清单，可以访问H3C 商业子站局域网配置器技巧：要把产品特性和功能以用户需求的方式展现出来，比如统一网关如何节省人力成本和设备成本，防ARP 攻击如何保证工作的不间断和信息安全等。
业界最完备的交换机产品线从高端到低端，从核心层到接入层，灵活满足不同层级客户的需要H3C S5500SI/EI(-PWR)H3C S5100SI/EIH3C S5800H3C S5600(-PWR)H3C S3600SI/EIH3C S3610H3C S3100SI/EIH3C S7500H3C S9500H3C 交换机命名规则• A (产品品牌)•B （产品系列）S –交换机•C （子产品系列）–9 –核心机箱式交换机–7 –高端机箱式交换机– 5 –全千兆盒式交换机– 3 –千兆上行百兆下行的盒式交换机•D （是否是路由交换机）–>=5 –路由交换机–<5 –二层交换机H3C S500-28EIA B D 5C C -E•E （低端用于区别同一类的多个系列，高端是指业务槽位数）•F （可用端口数）•G （上行接口类型）– C –扩展插槽上行–P –千兆SFP 光口上行–T –千兆电口上行•H （业务特性）–EI –增强型–SI –标准型–PWR-EI –支持PoE 的增强型•PWR-SI –支持PoE 的标准型F G HH3C网络安全产品简介n网络之交换机n技术旗舰篇n核心篇n汇聚篇n接入篇n网络之路由器n网络之WLANn安全产品简介：•S12500是国内第一款100G 平台交换机，支持40GE 和100GE 以太网标准，满足未来10年的网络发展需求•整机可以提供576个万兆端口，实现业界最高的万兆接入密度•大容量端口缓存可实现200ms 的包缓存，满足网络突发流量需求•支持IRF2（第二代弹性智能架构），支持跨设备链路聚合产品形态：•S12508（8个业务槽），S12518（18个业务槽）•每槽位可以支持48口千兆（光/电），4/8/32口万兆S12500－业界最高端核心交换机S12500已经成功应用于淘宝H3C数据中心解决方案服务于淘宝正在建设的大型数据中心，该数据中心规模达万台服务器，建成后将作为淘宝未来5年业务发展的主数据中心，要求既能7*24小时向全球提供网上贸易实时服务，又能支持近万台高密度服务器的并发高速访问。
S12500已经成功应用于搜狐H3C中标搜狐新一代数据中心Sogou网络建设项目。
搜狗是搜狐推出的全球首个第三代互动式中文搜索引擎，要求网络平台支撑百亿海量网页收录、及时网页更新和网页评级体系，满足高密度服务器集群的高性能并行抓取，同时网络系统要能满足后期灵活的扩展能力。
H3C S12500产品概览H3C网络安全产品简介n网络之交换机n技术旗舰篇n核心篇n汇聚篇n接入篇n网络之路由器n网络之WLANn安全H3C 核心层交换机业务插卡一览安全类&VPN 类ACG 应用控制网关模块首创UAAE 技术，实现对各种P2P 与VoIP 协议模型的深层次分析和控制防火墙功能业务模块万兆处理能力多CPU 架构，突破安全处理瓶颈AFC 异常流量清洗模块多核CPU+ASIC 硬件架构提供万兆高性能业务处理能力结合交换机设备实现灵活的网络部署IPS 功能业务模块千兆性能规格领先推出插卡式IPS 架构，安全与网络深度融合SSL VPN 模块让用户使用最低成本情况下部署移动、远程接入满足多种远程方式网络类无源光网络模块最大接入10240个FTTH 用户显著降低建网成本和维护成本NAT 地址转换模块高性能的NP 处理架构NP 板支持NAT 多实例，满足MPLS VPN 组网环境LB 负载均衡模块支持NAT 、DR 模式以及各种负载均衡算法，满足各类用户的不同需求，在服务器群前端形成有效均衡，极BL 大提升服务器组的性能。
无线控制器业务模块业界容量最大，同时支持640个AP 实现有线无线一体化网络部署H3C 核心层交换机包括S9500E 系列/S9500系列/S7500E 系列，其最大优势就是支持丰富的多业务插卡，能为用户提供广泛的业务支持，项目中灵活引导可以避免“白刃战”。
为什么要用插卡•高性能，高转发：盒式设备性能一般是固定的，但是插卡式设备的处理能力可以通过板卡的扩展进行数倍的提升。
H3C SecBlade业务模块都采用了业界最领先的多核多线程CPU+ASIC+FPGA的高性能、分布式硬件架构,与交换机及其他插卡之间都是通过交换机Crossbar总线进行数据传输，数据带宽高达10Gbps以上。
•交换机防火墙优势互补，集可靠性、安全性于一身单纯的交换机的不够安全，单纯的防火墙网络性能弱，如果可以在交换机上安装安全插卡，即可网络性能和安全功能兼得，相当于穿了防弹衣的交换机！•统一界面，管理简单在网络部署上又是交换机、又是防火墙、又是无线。
使用插卡，实现了统一界面管理，交换安全无线轻松搞定。
H3C 的安全插卡还可做虚拟分区，对分支机构进行不同的安全管理和策略配置，无需给每一个子单位或部门配置单独的防火墙。
•组网简单，高可靠，减少网络故障点插卡都集成在一台交换机中，不像盒式设备，各个设备之间都要通过复杂的网线进行连接，同时免去了电源线纵横密布的干扰。
基于交换机的无阻塞技术，各种插卡通过背板总线进行数据交换。
任何一块插卡出现故障，基于H3C专利技术，可以通过Bypass方式使得流量自动绕过故障插卡，保证业务流正常处理和转发，不会出现单点故障。
且插卡式设备，包括电源、引擎、接口板、业务板等都可以冗余部署，实际上就是两台设备在同时工作，并可以进行负载分担。
只有拥有软件和硬件双自主知识产权、专注IP解决方案的厂家，才能提供插卡！专业安全IPS插卡产品介绍•IPS与防火墙：防火墙只能解析网络报文的2~3层，而IPS和IDS能深度解析报文的4~7层，所以，要实现防病毒的功能，仅有防火墙是不行的•IPS与IDS：IDS只检测不处理。
需要其他安全设备联动提供保护措施，IPS一台设备既检测又保护优势•H3C IPS可以随时升级卡巴斯基最新病毒库和漏洞库，提供更专业的病毒防护和攻击防护竞争策略•目前主要竞争对手都没有推出IPS插卡，可以屏蔽所有竞争对手•可用IPS插卡应对思科引导的IDS插卡优势•能够识别各种业务应用，在此基础上对应用进行控制，如限速，禁止等•记录用户上网行为。
比如企业内部有人访问法X 功网站被公安找上门来，ACG 可以快速取证，降低事件对企业的影响竞争策略•目前还没有其它厂商能提供插卡式ACG 服务，可以引导客户需求，屏蔽友商•思科只有ACG 盒子，并且不能支持控制迅雷等有中国特色的P2P 业务应用控制网关ACG插卡ACG2000-MACG插卡无线控制器插卡产品介绍•插卡式无线控制器（Access Controller），其规格性能完全等于无线的盒式设备WX6103。
能够支持640个AP优势•可将核心交换机作为无线控制器，将有线和无线网络融合，实现有线无线一体化•无线网络也可以享受到有线网络的安全部署•无需额外的安全开销•可以充分利用核心交换机的背板带宽，保障无线网络的大流量转发需要友商策略•目前支持无线插卡的厂商只有H3C和思科两家，可以通过无线插卡屏蔽国内友商•无线插卡和S95/S75E推出了捆绑方案，通过价格优势进一步增强竞争优势n H3C S9500E 是H3C 公司的核心交换机，是H3C 交换机产品家族的明星产品n H3C S9500E 定位在企业园区网核心层和数据中心的核心、汇聚。
