实验一： 16QAM调制与解调一、实验目的1、熟悉16QAM信号的调制与解调，掌握SYSTEMVIEW软件中，观察眼图与星座图的方法。
2、强化SYSTEMVIEW软件的使用，增强对通信系统的理解。
二、实验原理1、16QAM16QAM是指包含16种符号的QAM调制方式。

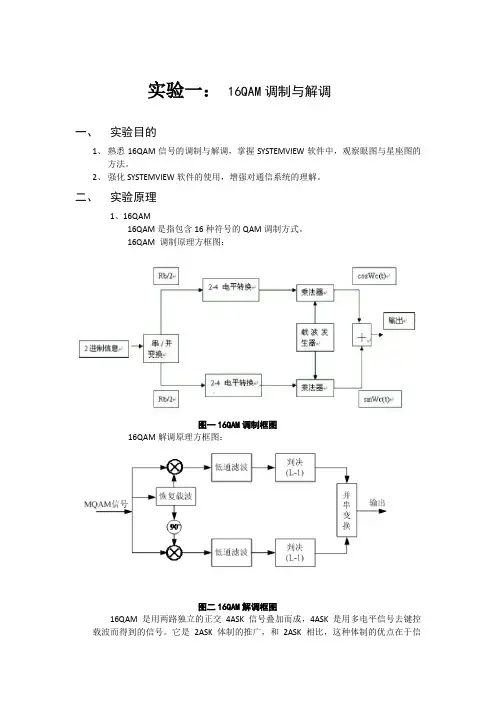

16QAM 调制原理方框图：图一16QAM调制框图16QAM解调原理方框图：图二16QAM解调框图16QAM 是用两路独立的正交4ASK 信号叠加而成，4ASK 是用多电平信号去键控载波而得到的信号。
它是2ASK 体制的推广，和2ASK 相比，这种体制的优点在于信息传输速率高。
正交幅度调制是利用多进制振幅键控（MASK）和正交载波调制相结合产生的。
16 进制的正交振幅调制是一种振幅相位联合键控信号。
16QAM 的产生有2 种方法：（1）正交调幅法，它是有2 路正交的四电平振幅键控信号叠加而成；（2）复合相移法：它是用2 路独立的四相位移相键控信号叠加而成。
在这里我们使用第一种方法。
16QAM信号的星座图：图三16QAM星座图上图是16QAM的星座图，图中f1(t)和f2(t)是归一化的正交基函数。
各星座点等概出现。
星座图中最近的距离与解调误码率有很密切的关系。
上图中的最小距离是dmin=2。
16QAM的每个星座点对应4个比特。
哪个星座点代表哪4比特，叫做星座的比特映射。
通常采用格雷映射，其规则是：相邻的星座点只差一个比特。
实验所需模块连接图如下所示：图四模块连接图各个模块参数设置：元件编号属性类型参数设置0,2 Source PN seq Amp=1V；Rate=10Hz；Levels=4 4,13 Source Sinusiod Amp=1V；Rate=100Hz12 Source Gauss Noise Std Dev=0V;Mean=0V5,7,9,10 Multipler ——————3 Adder ——————17,18 Operator Linear Sys Butterworth,3Poles,fc=10Hz 19,14,15 Sink ——————设置系统时间为20Sec（观察眼图），仿真频率1000Hz三、实验步骤（1）按照实验所需模块连接图，连接各个模块（2）设置各个模块的参数：①信号源部分：PN序列发生器产生双极性NRZ序列，频率10HZ图五信号源设置示意图②载频：频率设置为100Hz。
