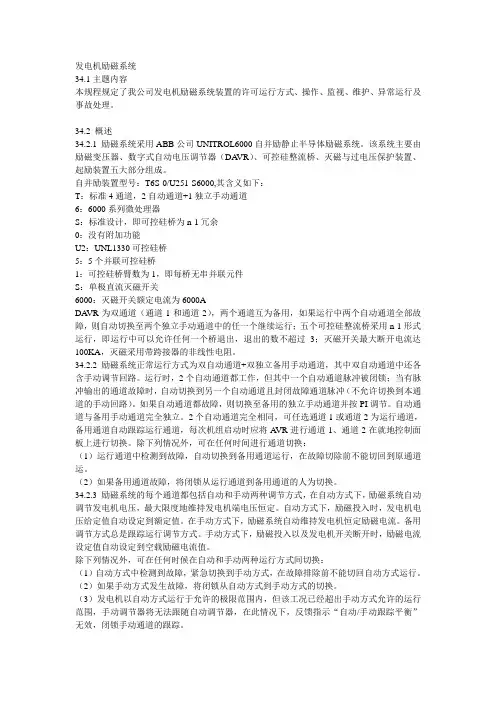

发电机励磁系统34.1主题内容本规程规定了我公司发电机励磁系统装置的许可运行方式、操作、监视、维护、异常运行及事故处理。
34.2 概述34.2.1 励磁系统采用ABB公司UNITROL6000自并励静止半导体励磁系统。
该系统主要由励磁变压器、数字式自动电压调节器（DA VR）、可控硅整流桥、灭磁与过电压保护装置、起励装置五大部分组成。
自并励装置型号：T6S-0/U251-S6000,其含义如下：T：标准4通道，2自动通道+1独立手动通道6：6000系列微处理器S：标准设计，即可控硅桥为n-1冗余0：没有附加功能U2：UNL1330可控硅桥5：5个并联可控硅桥1：可控硅桥臂数为1，即每桥无串并联元件S：单极直流灭磁开关6000：灭磁开关额定电流为6000ADA VR为双通道（通道1和通道2），两个通道互为备用，如果运行中两个自动通道全部故障，则自动切换至两个独立手动通道中的任一个继续运行；五个可控硅整流桥采用n-1形式运行，即运行中可以允许任何一个桥退出，退出的数不超过3；灭磁开关最大断开电流达100KA，灭磁采用带跨接器的非线性电阻。
34.2.2 励磁系统正常运行方式为双自动通道+双独立备用手动通道，其中双自动通道中还各含手动调节回路。
运行时，2个自动通道都工作，但其中一个自动通道脉冲被闭锁；当有脉冲输出的通道故障时，自动切换到另一个自动通道且封闭故障通道脉冲（不允许切换到本通道的手动回路）。
如果自动通道都故障，则切换至备用的独立手动通道并按PI调节。
自动通道与备用手动通道完全独立。
2个自动通道完全相同，可任选通道1或通道2为运行通道，备用通道自动跟踪运行通道，每次机组启动时应将A VR进行通道1、通道2在就地控制面板上进行切换。
除下列情况外，可在任何时间进行通道切换：（1）运行通道中检测到故障，自动切换到备用通道运行，在故障切除前不能切回到原通道运。
（2）如果备用通道故障，将闭锁从运行通道到备用通道的人为切换。

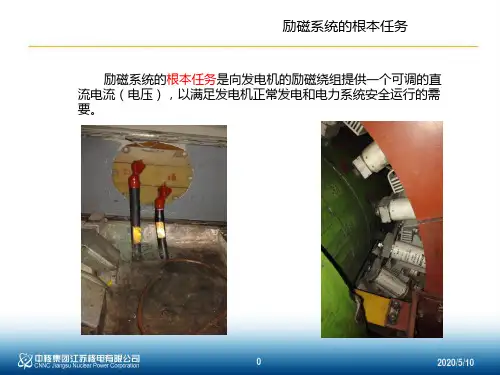

发电机励磁系统一、简介：励磁系统是同步发电机的重要组成部分，它是供给同步发电机励磁电源的一套系统，励磁系统是一种直流电源装置。
励磁系统一般由两部分组成：（如图一所示）一部分用于向发电机的磁场绕组提供直流电流，以建立直流磁场，通常称作励磁功率输出部分（或称励磁功率单元）。
另一部分用于在正常运行或发生故障时调节励磁电流，以满足安全运行的需要，通常称作励磁控制部分（或称励磁控制单元或励磁调节器）。
励磁功率单元向同步发电机转子提供直流电流,即励磁电流，以建立直流磁场。
励磁功率单元有足够的可靠性并具有一定的调节容量。
在电力系统运行中，发电机依靠电流的变化进行系统电压和本身无功功率的控制因此，励磁功率单元应具备足够的调节容量以适应电力系统中各种运行工况的要求。
而且它有足够的励磁顶值电压和电压上升速度具有较大的强励能力和快速的响应能力。
励磁调节器根据输入信号和给定的调节准则控制励磁功率单元的输出，是整个励磁系统中较为重要的组成部分。
励磁调节器的主要任务是检测和综合系统运行状态的信息，以产生相应的控制信号，经放大后控制励磁功率单元以得到所要求的发电机励磁电流。
系统正常运行时，励磁调节器就能反映发电机电压高低以维持发电机电压在给定水平。
应能迅速反应系统故障，具备强行励磁等控制功能以提高暂态稳定和改善系统运行条件。
在电力系统的运行中，同步发电机的励磁控制系统起着重要的作用，它不仅控制发电机的端电压，而且还控制发电机无功功率、功率因数和电流等参数。
图一二、励磁系统必须满足以下要求：1、正常运行时，能按负荷电流和电压的变化调节（自动或手动）励磁电流，以维持电压在稳定值水平，并能稳定地分配机组间的无功负荷。
2、整流装置提供的励磁容量应有一定的裕度，应有足够的功率输出，在电力系统发生故障，电压降低时，能迅速地将发电机地励磁电流加大至最大值（即顶值），以实现发动机安全、稳定运行。
3、调节器应设有相互独立的手动和自动调节通道；4、励磁系统应装设过电压和过电流保护及转子回路过电压保护装置。
发电部培训专题（发电机的励磁系统）（因为目前我公司的励磁系统的资料还没有到，该培训资料还是不全面的，其间还有许多不足之处希望大家批评指正）我厂励磁系统采用的是机端自并励静止励磁系统，全套引入ABB公司型号为UNITROL5000励磁系统。
发电机励磁系统能够满足不超过额定励磁电压和额定励磁电流倍情况下的连续运行。
励磁系统具有短时间过负荷能力，励磁强励倍数为2倍，允许强励时间为20秒，励磁系统强励动作值为倍的机端电压值。
我厂励磁系统可控硅整流器设置有备用容量，功率整流装置并联支路为5路。
当一路退出运行后还可以满足强励及额定励磁电压和额定励磁电流倍情况下的连续运行工况；当两路退出运行时还可以满足额定励磁电压和额定励磁电流倍情况下的连续运行工况，但闭锁强励功能。
5路整流装置均设有均流装置，均流系数不低于95%。
整流柜冷却风机有100%的额定容量，其通风装置有两路电源供电并可以自动进行切换。
任意一台整流柜或风机有故障时，都会发生报警。
每一路整流装置都设有快速熔断器保护。
我厂励磁系统主要包括：励磁变、励磁调节器、可控硅整流器、起励和灭磁单元几个部分。
如图所示：我厂励磁变采用三相油浸式变压器，其容量为7500KV A，变比为，接线形式为△/Y5形式，高压侧每相有3组CT ，其中两组分别提供给发变组保护A、C柜，另一组为测量用。
低压侧设有三组CT其中两组分别提供给发变组保护A、C柜，另一组为备用。
高压侧绝缘等级是按照35KV设计的，它设有静态屏蔽装置。
我厂励磁调节器采用的是数字微机型，具有微调节和提高暂态稳定的特性。
励磁调节器设有过励限制、过励保护、低励限制、电力系统稳定器、过激磁限制、过激磁保护、转子过电压和PT断线保护单元。
自动调节器有两个完全相同而且独立的通道，每个通道设有独立的CT、PT稳压电源元件。
两个通道可实现自动跟踪和无扰动切换。
单通道可以完全满足发电机各种工况运行。
自动调节器具备以下4种运行方式：机端恒压运行方式、恒励磁电流运行方式、恒无功功率运行方式、恒功率因数运行方式。
发电机励磁系统原理
发电机的励磁系统是指用来激励电磁铁产生磁场的装置。
励磁系统的原理是通过外部直流电源对电磁铁进行电流供给，使其产生磁场。
在发电机的励磁系统中，有三种常见的励磁方式：直接励磁、直流励磁和交流励磁。
直接励磁是指直接将励磁电流来自发电机的一个分支。
这种方式简单、容易实现，但在应对大功率发电机时，励磁电流较大，会对发电机本身产生较大压力。
直流励磁是将外部直流电源的电流通过整流装置变为直流电源，然后再供给到发电机的励磁设备。
这种方式比直接励磁更加灵活，能够适应不同功率的发电机，并且可以稳定控制励磁电流。
交流励磁是将外部交流电源的电流通过变压器降压，然后再通过整流装置变为直流电源供给到发电机的励磁设备。
这种方式可以根据需要调整变压器的输出电压来控制励磁电流，从而实现对发电机输出电压的调节。
总的来说，发电机的励磁系统通过对电磁铁供给电流，产生一定强度和方向的磁场，进而实现对发电机的励磁，调整发电机的输出电压。
不同的励磁方式具有不同的特点和适用范围，可以根据实际需求进行选择和调节。
同步发电机励磁系统分类介绍1概述向同步发电机的转子励磁绕组供给励磁电流的整套装置叫做励磁系统。
励磁系统是同步发电机的重要组成部分，它的可靠性对于发电机的安全运行和电网的稳定有很大影响。
发电机事故统计表明发电机事故中约1/3为励磁系统事故，这不但影响发电机组的正常运行而且也影响了电力系统的稳定，因此必须要提高励磁系统的可靠性，而根据实际情况选择正确的励磁方式是保证励磁系统可靠性的前提和关键。
电力系统同步发电机的励磁系统主要有两大类，一类是直流励磁机励磁系统，另一类是半导体励磁系统。
2直流励磁机励磁系统直流励磁机励磁系统是采用直流发电机作为励磁电源，供给发电机转子回路的励磁电流。
其中直流发电机称为直流励磁机。
直流励磁机一般与发电机同轴，励磁电流通过换向器和电刷供给发电机转子励磁电流，形成有碳刷励磁。
直流励磁机励磁系统又可分为自励式和它励式。
自励与他励的区别是对主励磁机的励磁方式而言的，他励直流励磁机励磁系统比自励励磁机励磁系统多用了一台副励磁机，因此所用设备增多，占用空间大，投资大，但是提高了励磁机的电压增长速度，因而减小了励磁机的时间常数，他励直流励磁机励磁系统一般只用在水轮发电机组上。
采用直流励磁机供电的励磁系统，在过去的十几年间，是同步发电机的主要励磁系统。
目前大多数中小型同步发电机仍采用这种励磁系统。
长期的运行经验证明，这种励磁系统的优点是：具有独立的不受外系统干扰的励磁电源，调节方便，设备投资及运行费用也比较少。
缺点是：运行时整流子与电刷之间火花严重，事故多，性能差，运行维护困难，换向器和电刷的维护工作量大且检修励磁机时必须停主机，很不方便。
近年来，随着电力生产的发展，同步发电机的容量愈来愈大，要求励磁功率也相应增大，而大容量的直流励磁机无论在换向问题或电机的结构上都受到限制。
因此，直流励磁机励磁系统愈来愈不能满足要求。
目前，在100MW及以上发电机上很少采用。
3半导体励磁系统半导体励磁系统是把交流电经过硅元件或可控硅整流后，作为供给同步发电机励磁电流的直流电源。
1、发电机励磁系统简介励磁系统是供给同步发电机励磁电流的电源及其附属设备的统称，主要由励磁功率单元以及励磁调节器两个部分组成。
励磁功率负责向同步发电机提供励磁电流，而励磁调节器则是根据电力系统中的信号来调节励磁功率单元的输出，进而保障电力系统的稳定性、可靠性、安全性。
2、励磁系统常见故障及处理办法2.1失磁故障在发电机的各类故障中励磁系统的失磁故障是最高的，大型发电机组原则上不允许失磁运行，失磁故障的发生会严重影响大型机组的安全运行。
据有关资料统计，失磁故障占发电机各类故障的比例很高。
引起失磁的原因包括励磁回路开路、短路或励磁调节器故障或转子绕组故障等(我厂7.12 #3机组甩负荷就属于励磁调节器故障引起)。
发电机发生失磁故障后，将从系统吸收大量无功，导致系统电压下降，以及引起发电机失步运行，并产生危及发电机安全的机械力矩；在转子回路中出现差频电流，引起附加温升等危害。
失磁故障的处理：当失磁保护动作跳闸，则应完成机组解列工作，查明失磁原因，经处理正常后机组重新并入电网，同时汇报调度；当失磁保护未动作，且危及系统及本厂厂用电的运行安全时，则应及时将失磁的发电机解列，并应注意厂用电应自投成功，若自投不成功，则按有关厂用电事故处理原则进行处理；当失磁保护未动作，短时未危及系统及本厂厂用电的运行安全，应迅速降低失磁机组的有功出力，切换厂用电；尽量增加其它未失磁机组的励磁电流，提高系统电压、增加系统的稳定性。
为了有效应对此类故障，并且能对发生故障的开关及时的处理，可以在励磁功率电源交流侧开关的辅助接点处设置一个故障记录装置，从而对该故障易发部位进行实时的监控，与此同时，由专人负责对开关进行定期检查，及时发现故障隐患。
2.2、励磁不稳发电机运行过程中，励磁波动过大，例如励磁系统运行数据增大，但有时又正常，无规律可循，并且仍可以进行加减磁的调节。
可能原因是：移相脉冲控制电压输出不正常；环境温度变化以及元器件受到振动、氧化等影响出现故障。
发电机励磁系统原理发电机励磁系统是指对发电机的磁场进行励磁，以产生电压的一种系统。
在发电机内部，通过励磁系统可以产生电磁场，在转子上产生感应电动势，进而通过转子和定子之间的磁场变化将机械能转换为电能。
发电机励磁系统一般包括励磁电源、励磁线圈以及励磁调节器等组成部分。
本文将继续介绍发电机励磁系统的原理。
1.励磁电源励磁电源是发电机励磁系统中的能量供应部分，其作用是提供所需的电流和电压来激励励磁线圈。
励磁电源可以分为直流励磁电源和交流励磁电源两种。
直流励磁系统中，励磁电源通常是由一个直流发电机供电。
当励磁电源的转子转动时，产生的磁场通过励磁线圈激励主磁场，从而激励发电机。
通常，直流励磁电流的强弱可以通过励磁电源的电压调节器进行调节，以满足发电机输出电压的需要。
2.励磁线圈励磁线圈是励磁系统中最重要的组成部分，它是通过电流激励发电机的主磁场。
励磁线圈通常由导线绕成线圈，绕制在发电机的定子或转子上。
根据线圈的位置不同，励磁线圈可以分为定子励磁线圈和转子励磁线圈两种。
定子励磁线圈是固定在发电机定子上的线圈，通常由大电流和大电压来激励主磁场。
定子励磁线圈的设计和布置需要根据发电机的类型和功率等参数来确定。
转子励磁线圈是绕制在发电机转子上的线圈。
在发电机中，转子是通过传递转速和机械能来激励发电机的部分。
转子励磁线圈同时具有励磁和发电的功能，当转子励磁线圈通入电流时，会产生电磁场，从而感应出电动势，进而转换为电能输出。
3.励磁调节器励磁调节器是控制发电机励磁系统的关键部分，它能够根据发电机输出电压的变化，调节励磁电流的大小，以保持发电机的稳定输出。
根据调节方式的不同，励磁调节器可以分为自动励磁调节器和手动励磁调节器两种。
自动励磁调节器是根据发电机输出电压的反馈信号来自动调节励磁电流的大小。
当发电机输出电压过低时，自动励磁调节器会增大励磁电流，从而提高输出电压。
相反，当输出电压过高时，自动励磁调节器会减小励磁电流，以降低输出电压。
静态励磁系统UNITROL® 6800 系统说明目录1导言 (3)2同步发电机参数 (4)3推荐的励磁系统 (5)4推荐系统的主要特点 (6)5性能保证 (9)6适用标准和质量保证 (10)7结构设计 (12)8供货范围 (13)8.1控制电子 (14)8.2接口单元 (18)8.3人机界面(HMI) (19)8.4接口端子 (20)8.5串行接口 (22)8.6控制电子的电源单元 (23)8.7整流桥 (24)8.8整流桥控制 (25)8.9灭磁及磁场过电压保护 (26)8.10其他硬件 (26)9励磁系统的试验 (27)9.1励磁系统的工厂试验 (27)9.2型式试验 (27)All rights, in particular copyrights and other proprietary rights are reserved. Copying of the documents and/or distribution to third parties, and/or the use or disclosure to others of the contents thereof, are not permitted without previous written approval by ABB. ABB reserves the right to change the contents of this document in future.1 导言本文推荐的UNITROL® 6800静态励磁系统基于百年的工程经验及已经证明的成熟技术。
UNITROL® 6800励磁系统可应用于所有类型的同步发电机及电动机。
本文所述的系统能满足贵方所要求的功能、性能及可靠性并已精心优化。
UNITROL® 6800作为UNITROL® 6000系列产品中的一员，采用了高性能的AC800 PEC 控制器以满足最高端的产品需求。
