发电机本体及励磁系统简介

试论发电机自并励励磁系统的特点及问题发电机自并励励磁系统是一种常见的发电机励磁系统，它具有很多独特的特点和问题。

本文将试论发电机自并励励磁系统的特点及问题，以期能够更好地了解和应用这一系统。

发电机自并励励磁系统是指发电机自身产生励磁电流，使发电机的励磁系统实现自动调节和控制。

这种系统具有以下几个特点：1. 自动调节：发电机自并励励磁系统能够根据负载的变化自动调节励磁电流，使发电机的输出电压可以稳定在设定值附近。

2. 简化结构：相比外部励磁系统，发电机自并励励磁系统的结构更加简单，因为它不需要额外的励磁电源和控制装置，减少了设备成本和维护成本。

3. 自身稳定性：发电机自并励励磁系统由于采用了自激励原理，具有一定的自身稳定性，使得发电机在瞬时负载变化时能够更快地调节励磁电流，提高系统的稳定性。

4. 适用范围广：发电机自并励励磁系统适用于各种类型的发电机，包括交流发电机和直流发电机，无论是小型发电机还是大型发电机，都可以采用这种系统。

发电机自并励励磁系统也存在一些问题，需要引起我们的重视和解决：1. 励磁电压调节问题：发电机自并励励磁系统在励磁电压调节方面存在一定的困难，特别是在大功率发电机上更加突出。

因为自激励原理很容易受到电磁参数变化的影响，导致励磁电压波动较大。

2. 预磁电流问题：发电机自并励励磁系统需要一定的预磁电流来保证自激励的正常进行，因此需要在系统设计和调试时合理确定预磁电流的数值，太小会导致自激励困难，太大则会浪费电能。

3. 兼容性问题：发电机自并励励磁系统虽然适用范围广，但是在与其他系统的兼容性方面可能存在问题，特别是在与电力系统自动化控制系统结合时，可能需要经过较长的调试过程。

4. 自激励失效问题：如果发电机自并励励磁系统自激励失效，可能会导致发电机输出电压不稳定甚至无法正常工作，对于一些对供电稳定性要求较高的场合，这种情况需要引起特别重视。

针对以上问题，我们需要注意以下几点解决方案：1. 优化励磁系统设计：在发电机自并励励磁系统的设计中，需要充分考虑到励磁电压调节、预磁电流和系统兼容性等因素，采用合理的电路结构和控制算法，使得系统具有更好的稳定性和可靠性。

浅谈同步发电机励磁系统及常见故障分析1. 引言1.1 引言同步发电机励磁系统是电力系统中重要的组成部分，它的作用是保证发电机在运行过程中能够稳定地输出电能。

励磁系统通过控制励磁电流，调节磁场的大小，从而控制发电机的输出电压和电流。

在电力系统中，励磁系统的性能和稳定性直接影响着发电机的运行质量和电力系统的稳定性。

励磁系统的工作原理主要包括励磁电源、励磁系统控制器和励磁变压器三个部分。

励磁电源提供励磁电流，励磁系统控制器监测发电机输出电压和电流，根据设定值控制励磁电流，励磁变压器将励磁电流通过励磁绕组传递到发电机转子上，从而产生磁场。

常见的励磁系统故障包括励磁电源故障、励磁系统控制器故障、励磁变压器故障等。

对于这些故障，需要及时进行诊断和处理，以避免对发电机和电力系统的影响。

励磁系统的维护与管理也是非常重要的，定期检查励磁系统的各个部分，及时发现并解决潜在问题，可以有效地提高励磁系统的可靠性和稳定性。

在日常运行中，要注意励磁系统的参数监测和记录，及时分析励磁系统的工作状态，以确保发电机的正常运行。

结合以上内容，本文将对同步发电机励磁系统及常见故障进行深入分析和讨论。

2. 正文2.1 同步发电机励磁系统介绍同步发电机励磁系统是发电机组关键的部件之一，其主要作用是提供足够的励磁电流，使发电机产生足够的电磁力，保证发电机在额定运行状态下的稳定性和可靠性。

励磁系统的设计和工作原理直接影响到整个发电系统的运行效率和稳定性。

同步发电机励磁系统通常由恒压励磁系统和恒功率因数励磁系统组成。

恒压励磁系统主要通过稳定的励磁电流来维持发电机的电压稳定；恒功率因数励磁系统则根据负载的变化来调节励磁电流，以保持发电机的功率因数在设定值范围内。

在实际运行中，同步发电机励磁系统可能会出现各种故障，如励磁电流异常、励磁电压不稳、励磁系统接地故障等。

这些故障如果得不到及时处理，可能导致发电机的失效甚至损坏。

对励磁系统的常见故障进行分析，并制定相应的故障处理方法至关重要。

发电部培训专题（发电机的励磁系统）（因为目前我公司的励磁系统的资料还没有到，该培训资料还是不全面的，其间还有许多不足之处希望大家批评指正）我厂励磁系统采用的是机端自并励静止励磁系统，全套引入ABB公司型号为UNITROL5000励磁系统。

发电机励磁系统能够满足不超过额定励磁电压和额定励磁电流倍情况下的连续运行。

励磁系统具有短时间过负荷能力，励磁强励倍数为2倍，允许强励时间为20秒，励磁系统强励动作值为倍的机端电压值。

我厂励磁系统可控硅整流器设置有备用容量，功率整流装置并联支路为5路。

当一路退出运行后还可以满足强励及额定励磁电压和额定励磁电流倍情况下的连续运行工况；当两路退出运行时还可以满足额定励磁电压和额定励磁电流倍情况下的连续运行工况，但闭锁强励功能。

5路整流装置均设有均流装置，均流系数不低于95%。

整流柜冷却风机有100%的额定容量，其通风装置有两路电源供电并可以自动进行切换。

任意一台整流柜或风机有故障时，都会发生报警。

每一路整流装置都设有快速熔断器保护。

我厂励磁系统主要包括：励磁变、励磁调节器、可控硅整流器、起励和灭磁单元几个部分。

如图所示：我厂励磁变采用三相油浸式变压器，其容量为7500KV A，变比为，接线形式为△/Y5形式，高压侧每相有3组CT ，其中两组分别提供给发变组保护A、C柜，另一组为测量用。

低压侧设有三组CT其中两组分别提供给发变组保护A、C柜，另一组为备用。

高压侧绝缘等级是按照35KV设计的，它设有静态屏蔽装置。

我厂励磁调节器采用的是数字微机型，具有微调节和提高暂态稳定的特性。

励磁调节器设有过励限制、过励保护、低励限制、电力系统稳定器、过激磁限制、过激磁保护、转子过电压和PT断线保护单元。

自动调节器有两个完全相同而且独立的通道，每个通道设有独立的CT、PT稳压电源元件。

两个通道可实现自动跟踪和无扰动切换。

单通道可以完全满足发电机各种工况运行。

自动调节器具备以下4种运行方式：机端恒压运行方式、恒励磁电流运行方式、恒无功功率运行方式、恒功率因数运行方式。

试论发电机自并励励磁系统的特点及问题
发电机自并励励磁系统是指在发电机工作过程中，通过自身产生的电势和电流来激励磁场，从而实现磁场的形成和维持的一种自动励磁方式。

它具有以下特点：
1. 自动调节磁通：自并励励磁系统能够根据负载变化自动调节发电机的磁通，使得发电机的输出电压稳定。

当负载增加时，自并励励磁系统会增加励磁电流，提高发电机的磁通，以保持输出电压不变。

2. 自恢复励磁能力：当发电机磁通发生短时故障或断电情况下，自并励励磁系统能够自动恢复励磁，不需要外部干预。

这种自恢复的能力能够保证发电机在短时故障发生后能够迅速恢复正常工作。

3. 系统结构简单：自并励励磁系统不需要额外的励磁电源和调节设备，只需要利用发电机自身的电势和电流来激励磁场，因此系统结构简单，成本较低，维护方便。

1. 启动时间较长：自并励励磁系统需要一定时间来建立和维持磁场，因此在发电机刚启动时，输出电压和频率可能不太稳定，需要一定时间才能达到定常运行状态。

2. 额定电压范围窄：自并励励磁系统对电压的调节范围较窄，无法适应大范围的电压波动。

如果负载发生突变或电网电压有较大变化，可能会导致发电机输出电压波动较大。

3. 抑制谐波能力较弱：自并励励磁系统对于发电机输出的谐波电流抑制能力较弱，容易产生电网污染。

这可能会影响到电网的稳定性，甚至对其他电力设备产生不良影响。

发电机自并励励磁系统具有自动调节磁通、自恢复励磁能力和系统结构简单的优点，但也存在启动时间长、额定电压范围窄和抑制谐波能力弱等问题。

在实际应用中，需要根据具体情况选择合适的励磁方式，以实现发电机稳定工作和电网质量要求的平衡。

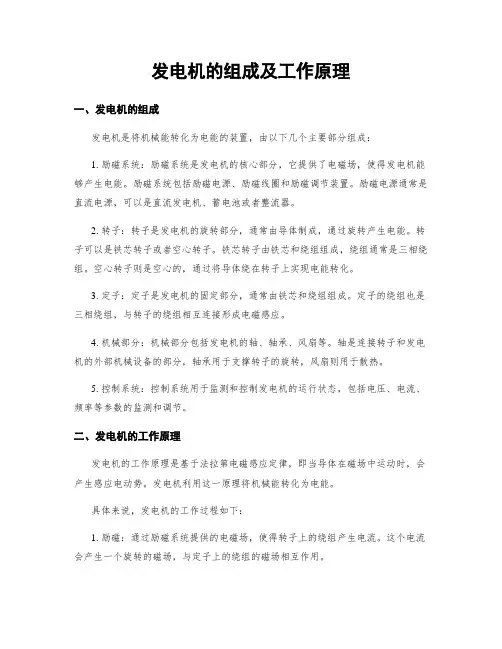

发电机的组成及工作原理一、发电机的组成发电机是将机械能转化为电能的装置，由以下几个主要部分组成：1. 励磁系统：励磁系统是发电机的核心部分，它提供了电磁场，使得发电机能够产生电能。

励磁系统包括励磁电源、励磁线圈和励磁调节装置。

励磁电源通常是直流电源，可以是直流发电机、蓄电池或者整流器。

2. 转子：转子是发电机的旋转部分，通常由导体制成，通过旋转产生电能。

转子可以是铁芯转子或者空心转子。

铁芯转子由铁芯和绕组组成，绕组通常是三相绕组。

空心转子则是空心的，通过将导体绕在转子上实现电能转化。

3. 定子：定子是发电机的固定部分，通常由铁芯和绕组组成。

定子的绕组也是三相绕组，与转子的绕组相互连接形成电磁感应。

4. 机械部分：机械部分包括发电机的轴、轴承、风扇等。

轴是连接转子和发电机的外部机械设备的部分，轴承用于支撑转子的旋转，风扇则用于散热。

5. 控制系统：控制系统用于监测和控制发电机的运行状态，包括电压、电流、频率等参数的监测和调节。

二、发电机的工作原理发电机的工作原理是基于法拉第电磁感应定律，即当导体在磁场中运动时，会产生感应电动势。

发电机利用这一原理将机械能转化为电能。

具体来说，发电机的工作过程如下：1. 励磁：通过励磁系统提供的电磁场，使得转子上的绕组产生电流。

这个电流会产生一个旋转的磁场，与定子上的绕组的磁场相互作用。

2. 电磁感应：当转子旋转时，转子上的绕组的磁场会与定子上的绕组的磁场相互作用，产生电磁感应。

根据法拉第电磁感应定律，这个电磁感应会产生感应电动势。

3. 输出电能：感应电动势会使得定子上的绕组中产生电流，这个电流就是输出的电能。

输出的电能可以通过连接在定子绕组两端的导线传输到外部负载上。

4. 控制和调节：控制系统会监测输出电能的电压、电流和频率等参数，并根据需要进行调节，以确保发电机的稳定运行。

总结起来，发电机的工作原理是通过励磁系统产生磁场，转子上的绕组在磁场的作用下产生电磁感应，进而产生输出的电能。

发电机的组成及工作原理发电机是一种将机械能转化为电能的设备，它在现代社会中起着至关重要的作用。

本文将详细介绍发电机的组成和工作原理。

一、发电机的组成1. 定子：定子是发电机的固定部分，由铁芯和绕组组成。

铁芯通常由硅钢片叠压而成，以减小磁滞和涡流损耗。

绕组则由导线绕制而成，通常采用多圈绕组，以增加电流的产生。

2. 转子：转子是发电机的旋转部分，它与定子之间通过磁场相互作用来产生电能。

转子通常由铁芯和绕组组成，绕组称为励磁绕组，用来产生磁场。

3. 励磁系统：励磁系统用来产生转子上的磁场，通常采用直流励磁。

直流励磁系统由励磁电源、励磁绕组和整流器组成。

励磁电源提供直流电流，通过励磁绕组产生磁场，整流器将交流电转换为直流电。

4. 收集系统：收集系统用来将发电机产生的电能输出到外部电网或负载中。

它包括电刷和电刷环，电刷与转子的励磁绕组相连，通过电刷环将电能传递给外部电路。

二、发电机的工作原理发电机的工作原理基于电磁感应现象，即当导体在磁场中运动时，会产生感应电动势。

发电机利用这一原理将机械能转化为电能。

1. 电磁感应：当转子旋转时，励磁绕组产生的磁场会穿过定子绕组，导致定子绕组中的导线受到磁场的作用。

根据法拉第电磁感应定律，导线中将产生感应电动势。

2. 电能产生：感应电动势通过定子绕组中的导线，产生电流流动。

根据欧姆定律，电流通过导线时会产生电能。

这样，机械能就被转化为电能。

3. 输出电能：电能通过收集系统输出到外部电网或负载中。

收集系统将电能从励磁绕组传递到外部电路，供应电力设备或供电网络使用。

总结起来，发电机的工作原理可以概括为：通过励磁系统产生磁场，磁场穿过定子绕组，导致感应电动势产生，感应电动势产生电流，电流通过收集系统输出电能。

发电机的组成和工作原理是相互关联的，只有各个部件协调工作，才能实现机械能到电能的转换。

通过了解发电机的组成和工作原理，我们能更好地理解电力系统的运行原理，为电力设备的使用和维护提供参考。

同步发电机励磁系统分类介绍1概述向同步发电机的转子励磁绕组供给励磁电流的整套装置叫做励磁系统。

励磁系统是同步发电机的重要组成部分，它的可靠性对于发电机的安全运行和电网的稳定有很大影响。

发电机事故统计表明发电机事故中约1/3为励磁系统事故，这不但影响发电机组的正常运行而且也影响了电力系统的稳定，因此必须要提高励磁系统的可靠性，而根据实际情况选择正确的励磁方式是保证励磁系统可靠性的前提和关键。

电力系统同步发电机的励磁系统主要有两大类，一类是直流励磁机励磁系统，另一类是半导体励磁系统。

2直流励磁机励磁系统直流励磁机励磁系统是采用直流发电机作为励磁电源，供给发电机转子回路的励磁电流。

其中直流发电机称为直流励磁机。

直流励磁机一般与发电机同轴，励磁电流通过换向器和电刷供给发电机转子励磁电流，形成有碳刷励磁。

直流励磁机励磁系统又可分为自励式和它励式。

自励与他励的区别是对主励磁机的励磁方式而言的，他励直流励磁机励磁系统比自励励磁机励磁系统多用了一台副励磁机，因此所用设备增多，占用空间大，投资大，但是提高了励磁机的电压增长速度，因而减小了励磁机的时间常数，他励直流励磁机励磁系统一般只用在水轮发电机组上。

采用直流励磁机供电的励磁系统，在过去的十几年间，是同步发电机的主要励磁系统。

目前大多数中小型同步发电机仍采用这种励磁系统。

长期的运行经验证明，这种励磁系统的优点是：具有独立的不受外系统干扰的励磁电源，调节方便，设备投资及运行费用也比较少。

缺点是：运行时整流子与电刷之间火花严重，事故多，性能差，运行维护困难，换向器和电刷的维护工作量大且检修励磁机时必须停主机，很不方便。

近年来，随着电力生产的发展，同步发电机的容量愈来愈大，要求励磁功率也相应增大，而大容量的直流励磁机无论在换向问题或电机的结构上都受到限制。

因此，直流励磁机励磁系统愈来愈不能满足要求。

目前，在100MW及以上发电机上很少采用。

3半导体励磁系统半导体励磁系统是把交流电经过硅元件或可控硅整流后，作为供给同步发电机励磁电流的直流电源。

发电机结构及原理发电机是一种将机械能转变为电能的设备，它是现代工业中电能的重要来源之一。

发电机可以广泛应用于各行各业，从发电厂到家庭、工厂和交通工具。

发电机的结构主要包括转子、定子、刷子、励磁系统和冷却系统。

转子是发电机的旋转部分，一般由导磁材料制成，例如电导铜。

定子是固定不动的部分，通常由绕组、铁芯和绝缘材料组成。

刷子是连接转子和外部电路的部分，它允许电能从转子流向外部电路。

励磁系统用于为发电机提供初级电能，以激活转子和产生电流。

冷却系统可以在发电机高温运行时排出热量，以保持其正常运行温度。

发电机的工作原理是基于电磁感应定律。

根据法拉第电磁感应定律，当一个导体在磁力线的作用下运动时，会在导体两端产生电动势。

利用这个原理，发电机通过转子和定子之间的相对运动来产生电流。

发电机的工作过程可以分为两个阶段：励磁阶段和电流产生阶段。

在励磁阶段，励磁系统通过产生磁场激活发电机的转子。

励磁系统通常由一个电磁铁和一个直流电源组成。

当直流电源通电时，电磁铁会产生磁场，使得转子成为一个临时的磁体。

在电流产生阶段，当转子开始旋转时，它会经过定子绕组，磁场会在定子绕组上感应出一定的电动势。

根据洛伦兹力定律，当一个导体在磁场中运动时，导体内的电子受到磁场力的作用，从而产生电流。

在发电机中，定子绕组上的电流会通过刷子传送到外部电路，以供给电力设备使用。

发电机的电压和功率可以由以下几个因素影响：1. 磁场强度：磁场强度越大，产生的电压和功率也越大。

这可以通过增加励磁系统电流或使用更强的磁体来实现。

2. 转子旋转速度：转子的旋转速度越快，产生的电压和功率也越大。

这可以通过增加发电机的输入机械能或减小转子直径来实现。

3. 绕组方式：发电机的绕组方式包括直流发电机和交流发电机，它们在绕组结构和输出电流特性上有所不同。

直流发电机产生的电流是恒定的，而交流发电机产生的电流是交变的。

发电机有很多类型，包括直流发电机、交流发电机和同步发电机等。

发电机原理及构造——发电机的励磁系统发电机是一种将机械能转化为电能的装置，通过利用电磁感应现象产生电流。

它主要由励磁系统、转子、定子和输出电路组成。

发电机的励磁系统是产生磁场的部分，它为发电机提供所需的磁场能量，使机械能转化为电能。

励磁系统通常由励磁线圈、励磁电源和励磁控制系统组成。

励磁线圈是励磁系统最关键的部分，它是由导体绕制而成的线圈。

根据具体的发电机类型和要求，励磁线圈可以分为直流励磁和交流励磁。

直流励磁线圈通常是一个或多个线圈，绕制在发电机的励磁枢纽上，形成强磁场。

这些线圈由直流电源供电，产生稳定的磁场。

直流励磁线圈的数量和布置方式取决于具体的发电机设计要求。

交流励磁线圈通常是由稳定的交流电源供电的主励磁线圈和励磁枢纽上的辅励磁线圈组成。

主励磁线圈产生主磁场，辅助磁线圈通过控制电压和电流，改变励磁系统的磁场强度和方向。

励磁电源是供给励磁线圈的电源。

根据发电机的类型和规格，励磁电源可以是直流电源、交流电源或者是由发电机的输出电流转换的交流电源。

励磁控制系统负责监测和控制励磁电源的电压和电流，确保励磁线圈获得适当的电能，保持恒定和稳定的磁场。

励磁控制系统可以是手动操作或自动控制，以满足不同负荷和输出电压的要求。

除了励磁系统，发电机还包括转子、定子和输出电路。

转子是发电机的旋转部分，通常由导体绕制的线圈或磁铁组成。

当励磁系统产生磁场时，转子受到磁力的作用，开始旋转。

转子的旋转产生交变磁场，进而感应出电流。

定子是发电机的静止部分，通常由一组绕制导线制成的绕组环绕在铁心上。

当转子旋转时，定子绕组感应出电流。

这个电流通过导线流过输出电路，供应给外部负载。

输出电路是电能传送的路径，它由导线和负载组成。

通过输出电路，发电机的产生的电能可以传送到外部负载，进行实际的功率应用。

总之，发电机的励磁系统起着关键的作用，它提供稳定和适当的磁场能量，使发电机能够将机械能转化为电能。

励磁系统主要由励磁线圈、励磁电源和励磁控制系统组成，其各方面的设计和运行状态对于发电机的性能和稳定性具有重要影响。
