施工总平面布置原则和依据

施工总平面布置原则施工总平面布置施工总平面布置是建筑工程中非常重要的一环。

以下是施工总平面布置的原则、依据、内容和设计步骤。

1.施工总平面布置的原则1) 在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

2) 合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

3) 科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

4) 尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

5) 各项施工设施布置都要满足有利生产、方便生活、安全防火和环境保护要求。

2.施工总平面布置的依据1) 建设项目建筑总平面图、竖向布置图和地下设施布置图。

2) 建设项目施工部署和主要建筑物施工方案。

3) 建设项目施工总进度计划、施工总质量计划和施工总成本计划。

4) 建设项目施工总资源计划和施工设施计划。

5) 建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3.施工总平面布置内容1) 建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

2) 全部拟建的建筑物、构筑物和其他基础设施的坐标网。

3) 为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

4) 建设项目施工必备的安全、防火和环境保护设施布置。

4.施工总平面图设计步骤1) 把场外交通引入现场。

在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

2) 确定仓库和堆场位置。

当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

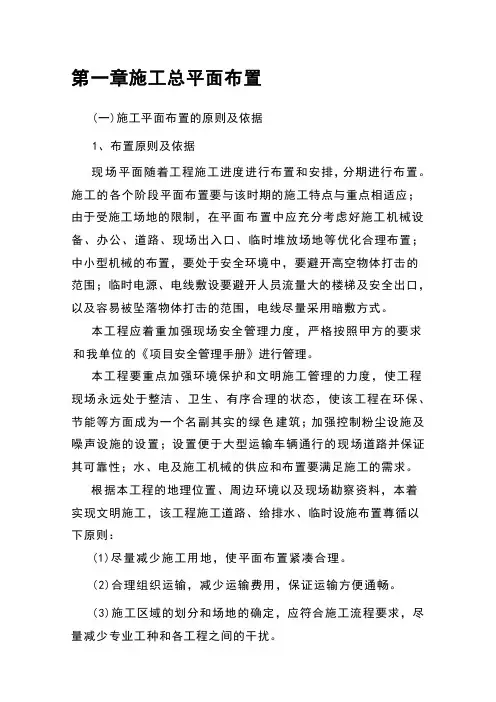

(一)施工平面布置的原则及依据1、布置原则及依据现场平面随着工程施工进度进行布置和安排，分期进行布置。

施工的各个阶段平面布置要与该时期的施工特点与重点相适应；由于受施工场地的限制，在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等优化合理布置；中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围；临时电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

本工程应着重加强现场安全管理力度，严格按照甲方的要求和我单位的《项目安全管理手册》进行管理。

本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑；加强控制粉尘设施及噪声设施的设置；设置便于大型运输车辆通行的现场道路并保证其可靠性；水、电及施工机械的供应和布置要满足施工的需求。

根据本工程的地理位置、周边环境以及现场勘察资料，本着实现文明施工，该工程施工道路、给排水、临时设施布置尊循以下原则：(1)尽量减少施工用地，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

(7)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(8)建设地区的自然条件和技术经济条件。

(9)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

(10)各种建筑材料构件、加工品、施工机械和运输工具需要量，以便规划工地内部的储放场地和运输线路。

2、施工现场平面管理现场平面布置图：施工现场周围围墙设立后，在门口设立明显的标志牌和禁令标志。

施工总平面布置1、施工总平面布置的原则1、整体规划根据业主的整体规划部署，合理安排施工临建的位置；施工总平面的布置应符合国家、市有关建筑工程施工现场安全文明的规定，同时应根据施工组织设计分阶段进行规划；对涉及总平面的场地进行区域划分，使办公、生活、施工等区域独立、便于管理；2、用地规模及范围临时设施的布局既要符合施工组织设计对人员、物资的要求，又要最大限度地缩短工地内运输距离，以减少二次搬运，降低工程成本，加快施工速度；3、道路布置在施工期间，建筑物四周应保障道路畅通，道路做法应满足车辆运行要求，在施工现场平面交通上，尽量避免土建、安装交通运输的相互干扰；4、涉及职业健康内容为保障施工人员有安全、良好的休息环境，工人生活区域应与施工区域分离，降低夜间施工产生的噪音对工人休息的不良影响；生活区及施工区都应该符合国家、地方对施工现场卫生、安全、防火、劳动保护的要求和规定；5、现场平面布置的时效性应根据不同阶段进行调节，这种调节应符合阶段性施工对现场的要求，现场平面随着工程施工进度进行布置和安排，阶段平面布置要与阶段施工重点相适应；在现场平面布置时，各类建筑物、大型机械的位置尽可能避开室外管道等施工的位置，如不能避开，在室外工程施工时必须拆除临时设施，确保室外工程提前插入施工；6、现场机械布置机械的选择及施工场地的布置应满足施工需要，紧凑布置，垂直运输机械的布置位置应充分考虑其覆盖或影响范围；钢筋、木工等加工机械的布置应满足施工高峰时期的需要；7、临电、临水场地配备的一级、二级配电箱的数量及位置可以满足相应机械的功率要求，各类线路的敷设及配电箱（柜）应满足国家规范及地区安全监督部门的规定；配备的供水线路及终端设施应满足施工阶段现场及生活需要；消防设施的布置满足防火要求；排水沟应通畅，以保障大雨时工地无积水；现场设排污、废弃物处理设施的布置，在混凝土地泵及砂浆搅拌机处设沉淀池，污水经处理后流入渗井进行排水；8、门卫设置现场主要出入口处设门卫室；重要材料堆放场地面进行硬化处理特殊材料要入库保存，并做好防腐、防锈等保护措施；9、有利于安全文明施工重点加强环境保护和文明施工管理的力度，使现场始终处于整洁、卫生、有序合理的状态，使该施工现场在环保、节能等方面成为一个名副其实的绿色环保工地；2、施工现场布置及场内外交通组织措施1、施工现场布置1.1施工现场布置原则按照招标文档要求，根据政工程建设的有关标准和文明施工的有关规定，突出“文明、环保、有序、安全”的特点，本着合理、节约、满足作业空间，因地制宜设置临时设施，降低工程成本；确保施工期间交通组织通畅，环境协调的原则，根据施工的不同阶段进行合理布置，尽量减少对周围环境的影响；根据工程特点、规模及场地条件，施工场地采用分散布置的方式；项目经理部采取租用青联厂办公楼；各工区在现场建设临时设施；在同一场地内，办公、生产和生活区分开布置，生产设施尽量安排在施工现场附近，生活、办公设施布置在距离施工现场较远处；现场布置符合环境保护要求，排水要通畅，污水和雨水经过沉淀汇总后排入附近的市政污水管或市政雨水管；1.2施工现场布置说明1.2.1施工便道布置为确保施工材料和工程机械设备能直接运至现场，满足施工的需要，在施工准备阶段先进行现场施工道路的修筑，保障场区内道路畅通；场区内的施工道路结合后期场内道路设置，基本上沿场区各个建筑物周边环形布置，以满足施工的需要；后期场内道路按设计先施工至基层，工程后期施工路面；其余施工道路宽4.5m，在原土夯实的路基上铺20cm厚的石碴层，碾压密实作为基层，面层为15cm厚泥结碎石，道路两侧设排水沟，排水沟深50cm，宽40cm；1.2.2临时设施布置项目部办公区和生活区布置在综合办公楼东南，建设两层的活动板房，办公区、生活区内包括项目经理部和监理办公用房、职工宿舍、管理人员宿舍、监理设计宿舍、会议室、活动场地、停车场、厨房、餐厅、公厕、浴室；施工生产设施布置在用地范围内，沿各个建筑物周边场内环形便道两侧根据需要布置成品、半成品堆放场、周转料堆放场、木工加工棚、钢筋加工棚、钢筋堆料场、水电加工棚、机电设备存放场、材料工具库、机修铁件加工棚等，水泥库、砂料场、试验室等单独布置；在出入口处设置洗车台，对外出的施工车辆进行清洗，以免污染市区道路；施工现场采用手机、对讲机和网络通信相结合的方式，保持内部和对外联系；1.2.3临时用水布置现场用水主要考虑砂浆搅拌、现场生活用水、现场消防用水和养护用水等，临时用水主管采用φ100mm管；根据本工程现场实际布置特点，现场临时用水管道采用环状与支状结合的方式沿现场道路及各楼体周围布置；临时水管管材采用镀锌材质，60cm深暗埋，在过车处埋地段加套管，以免被现场过往车辆损坏；根据现场各种材料库的布置，在现场施工区及材料堆放区四周设有消火栓（配有消防箱、水带及水枪）、室外消防器材架，每座消防器材架内配备4套手提干粉灭火器（4kg），及消防专用小水桶、消防铁锹、消防斧若干，保障现场的消防安全；在结构施工的同时，在每栋楼的施工面上分别设置1根消防供水立管（消防用水施工用水合用），每根立管根部设置检修闸阀，同时设有卸水管及阀门；立管管径为65mm，消火栓管径为65mm，在每层适当位置设置1套消火栓（消防箱体上面标识火警电话“119”），逐层而上；楼层进出口醒目位置须标识消火栓指示方向及火警电话“119”；每层立管同时设置施工用水支管管径为20mm，用水由闸阀控制；临时用水管4.4km；1.2.4现场临时排水设计现场临时排水分雨水、生产废水和生活污水三大类；其中雨水可以直接通过排水管道排入市政排水管网之中，而生产废水和生活污水必须经过沉淀和必要的处理以后才能排入市政排水管网之中；场区周边的排水沟尽量利用永久排水沟，做到永临结合；生产废水主要经过沉淀就可以达到排放标准；计划在工点附近设临时沉淀池和排水沟，将污水经过沉淀达标后引到四周的排水沟中，经场区周边的排水沟排出；生活污水必须经过处理以后才能排入排水沟内；1.2.5现场临时用电从配电房采用“三相五线”制，架空裸线沿建筑物四周布置；本工程用电高峰期将出现于基础及上部结构施工期内，施工用电主要是塔吊、人货电梯、钢筋对焊机、砂浆搅拌和日常生活照明等，根据用电需求情况，配置3台500KVA的变压器；在施工变配电所处设发电机房，备用4台200KW发电机，以保障停电时满足连续施工和照明用电；1.3施工总平面布置图因本工程施工红线范围内可用场地狭小，施工设施布置主要考虑利用预留场地内布置，结构圬工采用商品砼，泵送；现场安排钢筋制作场地和生产、生活用房，施工场地用围墙与外办隔离；2、场内外交通组织措施出入口设两处，主出入口设在车辆段的西北侧、综合楼附近，需新建道路与城市道路相连，次出入口设置车辆段东南侧，与规划傍海路相连；2.1交通组织原则及方案确立以人为本的思想，采取一切措施减少扰民；施工前，进一步调查施工区段的交通状况，会同交管部门制定详细的交通疏解方案，施工中，积极配合交管部门做好交通疏解工作；施工期间派专人在施工场地负责交通疏解，确保方案的实现，最大限度减少施工对交通的影响；2.1.1场外交通组织土方外运（回填）、大方量混凝土浇筑过程中合理组织现场施工，运输车辆与现场施工机械、劳动力相匹配，保障现场正常施工的前提下，避免过多车辆堆积等待；土方外运（回填）、大方量混凝土浇筑尽可能安排在夜间进行，避开场外交通的高峰期；大型机械进出场、钢构件进场过程中，在重要路口关键位置安排专门的交通疏导员进行交通组织，确保交通路口不出现堵塞；2.1.2场内交通组织进场后，在场内设计正式道路位置施工临时道路，路宽同正式道路宽度，保障整个施工现场各建筑单体边均有临时道路；道路端头设置回车场地,场内安排交通疏导专员指挥车辆走向及停放位置；2.2交通组织保障措施在工程中标后及时与交通管理部门联系，取得交通管理部门的支持与协助，并与交通管理部门共同研究确定具体交通疏解组织措施，减小施工对交通影响；项目部成立专门的交通管理组织机构，协调和管理施工期间的疏解路段交通组织；临时封闭、占用道路和绿地，以及交通疏解方案实施前办理必要的报批手续；因交通疏导的原因必须在夜间施工的工序不得改在白天施工；不擅自挖破道路，施工车辆不在行车道上任意停放；。

施工总平面布置英文词条名：1．施工总平面布置的原则（1）在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

（2）合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

（3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

（4）尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

（5）各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护要求。

2．施工总平面布置的依据（1）建设项目建筑总平面图、竖向布置图和地下设施布置图。

（2）建设项目施工部署和主要建筑物施工方案。

（3）建设项目施工总进度计划、施工总质量计划和施工总成本计划。

（4）建设项目施工总资源计划和施工设施计划。

（5）建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3．施工总平面布置内容（1）建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网。

（3）为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

（4）建设项目施工必备的安全、防火和环境保护设施布置。

4．施工总平面图设计步骤（1）把场外交通引入现场在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

（2）确定仓库和堆场位置当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

（一）、施工现场总平面布置1、施工总平面布置的原则1.1、本着有利于施工、方便生活、易于管理、安全可靠的原则进行工程的施工总平面布置规划。

1.2、根据本工程设计图纸及现场考察情况布置各生产、生活设施，不影响周边居民的日常生活。

1.3、场地布置充分利用现场地形，合理安排场地，缩短运输距离，尽量减少二次运输，降低生产成本。

1.4、坚持环境保护的原则。

工程完工后，立即移去、拆除和处理全部临时工程，并将修筑临时工程时占用的区域清理干净，做到人走场清。

1.5、施工平面布置符合所在施工城市的安全和文明施工要求。

1.6、在满足施工的前提下，尽量减少施工用地，保护好施工现场的原有树木、文物、建筑物等。

1.7、在满足施工的条件下，尽量减少施工用电。

1.8、在满足施工需要和文明施工的条件下尽可能减少临时设施的搭建。

1.9、在保证场内交通输畅的前提下，最大限度的减少场内二次运输。

1.10、机械设备的布置要尽量避免机械施工间的互相冲突。

2、临时设施2.1、施工用临时设施主要布置办公、生活设施、砂浆搅拌点、材料仓库、机具仓库和大型机械设备停放点。

临-23-时设施主要布置于绿化带东侧，该区域主要为绿化范围，即可以利用场内现有道路又不影响铺装区域的施工。

2.2、对于石材、人行道砖、等材料的堆放，采用分种类集中堆放。

2.3、在施工现场主要出入口或起止点、主要施工活动点设置门头标志。

出入口宽度不超过5米，地面实行硬覆盖。

3、施工用电、用水、通讯、交通3.1、施工用电：由主网接入施工现场配电箱，施工时用6m高杆进行三相五线制线路敷设。

主线采用4x10mm2的铜芯线。

临时用电工程采用放射与树干型相结合的分级配电形式。

第一级为配电室的总配电箱，第二级为分配电箱，第三级为开关箱，开关箱以下就是用电设备，并实行“一机一闸一漏电”制。

3.2、施工用水：由主网接入施工场区，用镀锌水管接至施工用水点。

3.3、通讯：项目部设一部固定电话对外联系。

施工平面布置和临时设施布置一、施工总平面布置原则及依据1、布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1）采用成品移动办公用房设在甲方指定地点，提高临时设施的搭建速度，尽快投入使用。

2）现场布置应符合施工场地卫生、安全、消防和环境保护等要求。

2、布置依据1）招标文件中对施工现场布置的有关要求。

2）现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。

3）总平面图、建筑平面图、立面图。

4）总进度计划及资源需用量计划。

5）总体部署和主要施工方案。

6）有关安全文明施工、消防及环境保护的要求。

二、施工平面布置1）现场规划施工道路。

进场道路路宽6m，施工现场环形临时道路路宽4m，路基土压实，上浇注150厚C20砼，路侧修排水沟、集水井，向市政申请排污口，修筑10m3沉淀池1个，污水经沉淀后排入市政管线。

加工场及材料堆场做法为100厚C15砼。

2）办公区域布置。

办公室及会议室上下两层采用白色活动板房，其中：会议室48㎡，现场管理人员办公室90㎡，卫生间、浴室各15㎡。

各办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室、会议室安装空调机，电源插座和电话，传真机等。

办公室门前进行绿化，靠道路设灯箱式“七牌一图”，营造一个整洁、文明、舒心的办公环境。

现场厕所设立水冲式厕所。

工人宿舍设在现场甲方制定地点，包括食堂、浴室、厕所等统一采用双层彩钢板房。

按照人均2㎡搭建。

砼采用商品砼，砂浆采用商品砂浆。

标养室面积25㎡，内配空调、增湿器、温度计、湿度计及水池，满足标养条件。

医疗室面积15㎡，内设一张床铺及各种医疗器械、药物，以保障后勤工作。

3）施工生产设施布置：钢筋加工场地设置1个，总共占地面积约100㎡，分为1部分：钢筋堆放、钢筋加工棚、冷拉调直场地及半成品堆场，各类钢材按不同规格堆放整齐，设置标识牌和检验状态。

（一）、施工平面布置
1、施工平面布置的原则
1.1、在满足施工需要前提下，尽量减少施工用地。

1.2、施工现场布置要紧凑合理，充分考虑本工程施工现场的实际情况，合理布置各加工制作现场、临时办公用房、工具房、库房、材料堆放场、临时厕所及临时水电管线布置等，施工总平面布置依据施工要求及环保和消防的要求。

保护好施工现场的原有设施。

合理布置各项施工设施，科学规划施工道路。

科学确定施工区域，尽量减少交叉作业。

1.3、尽量降低运输费用，保证运输方便，减少二次搬运。

1.4、尽量降低临时设施的修建费用，充分利用已有或拟建房屋、管线、道路为施工服务。

1.5、有利施工、方便生活，居住区至施工区的距离要近。

1.6、符合劳动保护、技术安全和防火要求。

2、施工平面布置的方式
2.1、运输道路的布置:道路应与仓库、料场的位置结合布置，并与场外道路连接。

2.2、仓库的布置：布置接近使用地点，其纵向应与线路平行，装卸时间长的仓库及料场用地要尽量远离道路，以免影响交通。

2.3、场内临时道路的布置：尽量利用永久道路，必须修建的临时道路，要把仓库、料场和施工点贯穿起来，对过路的管线要先铺设。

2.4、项目部办公区、生活区的布置：办公区及生活区设在甲方指定位置，工人宿舍等生活区和办公区分开布设，食堂布置在生活区为宜。

（二）、施工平面布置图。

施工现场总平面布置
1、布置原则
施工平面布置紧凑合理，尽量减少施工用地.
保证现场运输道路畅通，减少场内运输费.
采用装配式施工设施，减少搬迁损失，提高施工设施安装速度.
施工设施布置满足方便生产、生活、安全防火、环境保护和劳动保护需求.
2、施工用电
施工用电按两路回路设计,两回路之间设计有联络线.
临时施工用电设计见：施工用水用电设计.
3、施工用水
施工用水设计考虑消防用水、施工用水、生活用水，施工现场排水设计考虑生活排水、生产排水和雨水排水，现场设一定容量的消防蓄水池.
4、施工道路
根据现场实际情况，利用现场现有道路.
现场道路设计执行郑州市及行业相关规定，道路设计时考虑整个场区排水，沿场区道路布置生产设施，保持路面排水畅通.
5、施工临时设施
临时设施设计按照国家及地方有关规范执行，大临设施分施工阶段布置.施工现场设置加工场地、周转材料堆放场地、专业分包需用场地、设备及材料堆放场地、项目部现场办公室及仓库等.
6、施工总平面布置
根据本项目的施工需要，平面布置主要考虑设备和周转材料使用场地，阶段施工主要需用场地为主.临水临电布设综合考虑，主线
一次布设完成.根据不同阶段的需要，进行局部调整支线.现场设大门1个.根据现场场地条件，步设周转材料堆场、半成品周转堆场及小量加工场及管理人员办公室、厕所、会议室及库房等必需的设施外，搭设职工宿舍（没有场地可临行租赁）等其它设施.充分利用场内用地，首先满足现场施工需要.。

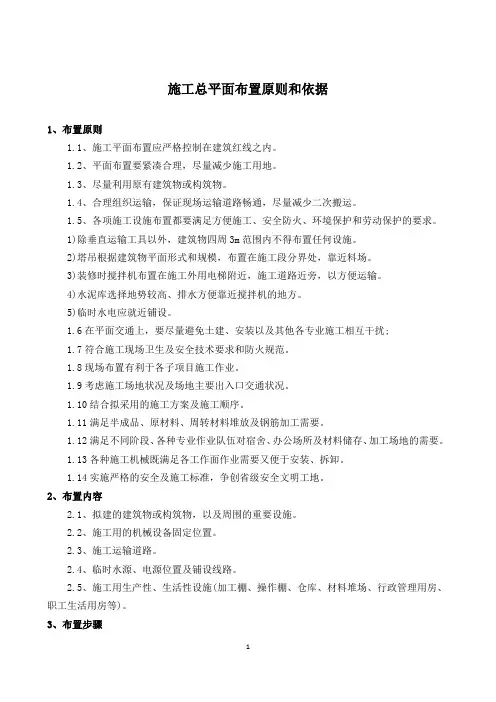

施工总平面布置原则和依据1、布置原则1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1)除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2)塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3)装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4)水泥库选择地势较高、排水方便靠近搅拌机的地方。

5)临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰;1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入口交通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

2、布置内容2.1、拟建的建筑物或构筑物，以及周围的重要设施。

2.2、施工用的机械设备固定位置。

2.3、施工运输道路。

2.4、临时水源、电源位置及铺设线路。

2.5、施工用生产性、生活性设施(加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等)。

3、布置步骤确定建筑位置→物料提升机位置→ 木工加工场地→钢筋加工场地→办公室、库房→临时道路→临时设施→临时水电。

施工总平面布置原则、依据及说明施工总平面布置原则、依据及说明一、总平面布置原则及依据1、依据本工程的地形、地质条件及现场实际条件，进行本工程施工场地的总平面布置。

2、在具体布置中，利用现有的施工场地条件，合理布局，统筹安排，保证各施工时段内的施工均能正常有序进行。

同时尽量少占耕地，对施工区及四周环境进行有效的保护。

3、临建设施布置原则上力求合理、紧凑、厉行节约、经济有用，方便管理，保证施工期间各项工程能合理有序，安全高效地施工。

4、本工程现场四周道路完善畅通，室外材料临时堆放场地开阔，施工用临时水电管路齐备可用。

5、幕墙装饰工程的机具、设备使用一般均可随着工程进展中实际状况的改变进行调整、迁移，但在开工初进行合理的临时布置，可以减少施工过程产生不必要的间歇和产生工料的浪费。

6、为了保证本工程的施工质量及施工工期按合同要求圆满完成，保证业主能如期使用，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，我公司必须要设置办公室、仓库及现场制作工棚，选择合适可用的地方设立项目经理部。

7、将施工区与办公区分开，确保不影响招标人正常办公。

并在进场前与业主、监理共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提升工作效率。

8、我公司自行在场外设置临时食宿场所。

9、本工程施工现场平面布置原则如下：9.1在确保施工顺利进行的前提下尽量少占施工用地〔1〕材料堆放及加工场地应现场实际状况尽量设置在建筑物内。

〔2〕少占施工用地。

关于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。

〔3〕为了减少施工场地，我公司采用了一些技术措施予以解决。

例如，合理地计算各种材料现场的储备量，以减少仓库、堆场面积；关于可场外加工的构件采纳场外加工方式等等。

9.2在确保工程顺利进行的前提下尽量减少临时设施的用量对必须配置的临时设施，应尽量选择对大面积施工影响小的区域，布置时不要影响正常施工。

临时水电系统的选择应使管网线路的长度为最短等。

施工总平面布置一、总平布置原则1、统筹规划原则本次投标的工程项目，属于综合性工业生产项目，工程量大、专业工种配合多、工程施工之间的专业交叉作业量大，为了减少工程临时设施在施工过程中拆迁造成浪费，并且不占用大型施工机械作业场地及机械进出通道，生产设施按专业相对集中，并尽量靠近施工点设置，尽力在场地内作好施工的统筹规划。

施工生活设施也应满足上述要求进行考虑。

2、合理布置原则简易、实用、规整、文明的原则。

3、固定原则现场设置临时设施场地相对固定原则，由于施工现场场地限制，部分临时施工、生活设施在底下室施工完毕后将会重新布置、搭设。

（施工前期平面布置详见总平面布置图）施工办公室、会议室及工人宿舍采用活动板房，食堂及厕所等采用砖砌体与刚结构相结合墙体搭建。

施工污水经沉淀池处理后采用明沟与正式排水干管或明渠相接,充分利用市政管网排水系统。

二、临设布置说明1、施工用房主要有：材料库房、工具房、各工种加工棚、水泥库、门卫室等。

材料库房、工具房采用统一规格的集装箱工具房，材料加工棚等用房一般采用脚手架钢管搭设彩瓦屋面，现场搅拌站等设施采用砖砌体围护结构。

2、办公用房、生产用房布置办公用房、生产用房布置详见施工平面布置图。

施工用水用电平面布置图。

3、施工用电(1)施工用电根据建设单位提供的电源电压进行选择在现场设置变压器或者设置总配电箱。

(2)为保证现场使用电源电压，从变电所或总配电箱供出的电源采用两路供电的方式进行供电。

(3)为保证现场的夜间照明，在施工现场不影响工程施工的地方设夜间照明铺灯灯塔，每座灯塔上设一根3KW照明灯。

(4)施工用电计算现场临时用电采用TN—S系统(三相五线制)根据施工机具容量计算，用电量最大约为600KVA。

从建设单位指定电源引接入配电房。

∑P=l.l[Kι(∑pι∕cosΦ)+K2Σp2+K3Σp3+K1Σp4]∑P用电设备总需容量ΣP)电动机额定功率ΣP2电焊机额定容量∑P3室内照明额定容量∑P∙1室外照明额定容量cosΦ平均功率系数0.75Kl=O.7 K2=0.5 K3=0.8 K4=1.0ΣP3室内照明取EPjO%=19.4Kw∑P1=1.l×[0.7×(194.3/0.75)+0.6×573+0.8×19.4]=594.6KVA该计算以施工的三个区域中最大用电量区域计算，故建设单位需提供600KVA电源以满足施工需要。

施工总平面布置1、施工总平面布置原则：以满足施工要求，减少占地，降低工程造价为原则。

临建设施布置应紧凑合理，符合工艺流程，方便施工，保证运输方便，尽量减少二次搬运。

充分合理利用施工现场，不浪费。

平面布置应满足保证安全生产、文明施工、消防、环保、防火、防爆等要求。

机械布置及力能供应，应充分考虑其负荷能力，合理确定其工作范围，做到既能满足施工生产所需，又不产生力能及机械的浪费。

2、施工总平面：2.1现场施工区：在烟囱附近建搅拌站一座，设置两台搅拌机及砂石料场；在锅炉与烟囱一侧建周转材料堆场和临时材料堆场；钢筋加工场地设在输煤栈桥西侧，并在周围区域内建办公场所。

在现场临时施工道路旁，路两侧修建排水沟，同电厂排水沟连通。

2.2施工生活区：生活区考虑在靠近电厂的附近租赁民房。

2.3施工水源：本工程从甲方指定水源位置引接施工用水，管路布置应按甲方指定位置及施工方案布置，现场设备用水池一座，蓄水150m3。

2.4施工消防：根据施工现场情况布置一定数量的消防栓（规格为DN65），烟囱施工现场、搅拌站、周转材料堆场、生产办公区、仓库区和设备堆放区各配置两只。

2.5施工电源：按照甲方提供的用电系统引入接线，选择以地埋电缆敷设的方式接至配置的一台施工用变压器，配置四面配电盘，分四路分别引至烟囱、搅拌站及生产办公区，预留两路备用回路。

在停电期间，为确保施工连续性，在现场布置一台200Kw柴油发电机组，以保证主要施工用电。

施工用电设备的安装应按规程、规范要求进行，尽量采用节能产品。

用电系统设专人管理，负责变电站及配电装置的运行、维护和检修工作。

加强施工用电的安全管理工作，变电站要设围栏，变电站内、外要有醒目的标志牌；敷设地下电缆要有标志桩，穿越道路要有保护套管；漏天配电箱要有防雨措施且要可靠接地。

2.6施工通讯：本工程施工通讯通过当地电信局和甲方的通讯总机接引。

2.7施工道路：现场设备运输道路利用厂区内道路，大型机械使用道路应根据现场布置位置另外修建道路。

施工现场平面布置1 施工总平面布置原则及依据2.1.1布置原则（1）施工总平面布局结合现场情况做到合理、低耗、便于施工和使用的原则。

（2）沿场地周边设置临时围墙和围护，实行封闭管理。

（3）现场按市文明工地标准，建工集团标准布置，并符合卫生、安全、防火要求，创造一个安全、文明的施工与生活环境。

（4）充分利用现场，将现场办公、生产区、材料堆场、周转材料等均尽可能布置在现场内，并力求布局合理，满足各个施工阶段的施工要求。

（5）将钢筋、搅拌场地等操作区尽可能设置在靠近施工作业区位置。

最大限度地减少场内运输，特别是减少场内二次搬运。

2.1.2布置依据1、业主的有关要求。

2、现场红线、临界线、水电源位置，以及现场勘察结果。

3、总平面图、建筑平面图。

4、总进度计划及资源需用量计划。

5、总体部署和主要施工方案。

6、安全文明施工及环境保护要求。

2 施工总平面布置根据现场情况，本工程以西面作为主要出入口，在现场东面设现场办公区，并以入口及办公区作为宣传区域，体现企业的施工形象。

在现场北部和南部作为主要作业区。

具体平面布置须经业主认可后，统一协调安排。

2.2.1生产设施布置1、钢筋加工：钢筋加工场地；设两套钢筋加工设备。

钢筋加工场地共分为4个部分：钢筋堆放场地、钢筋加工场地、冷拉调直场地及成品半成品堆场。

各类钢材按不同规格堆放整齐，设置标识牌和检验状态。

2、模板加工及大型工具堆放场地：模板加工场地，主要用于木材堆场、木材加工。

模板加工场地设电锯、平刨、压刨、圆盘锯。

大型工具堆放场地，位于塔吊覆盖范围以内，场地内大型工具分类堆放，并尽可能靠近建筑物边，以利使用和吊装。

3、本工程混凝土采用商品混凝土，现场设小型搅拌站，用于零星混凝土和砂浆的搅拌。

搅拌站内设砂、石料堆场、水泥库、搅拌棚等。

在现场设混凝土标养室。

混凝土标养室面积15㎡。

主要生产设施表2.2.2办公设施布置现场管理人员办公区采用色彩明快的装配式钢板房，办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配电脑、打印机等设施。

施工总平面设计方案第一节总平面图布置原则及依据一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。

2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。

3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

5、设备和材料场地按照主体施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。

二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。

2、施工部署和主要分项工程的施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

6、安全文明施工及环境保护要求。

三、施工现场平面布置任务1、施工现场根据管廊位置布置木工棚及钢筋加工棚，在空地处进行材料堆放。

2、办公生活区设置围墙及大门，十牌一图与标识、标志、CI形象等；搭设库房、食堂、厕所、浴室、以及办公及休息场所；3、接通临时水源；4、接通临时电源，网络及电话线路；四、现场道路布置原则1、以现有的场内外交通为依托。

2、各临时支线布置满足主体工程施工需要，道路宽度满足施工车辆的通行强度需要。

3、施工道路的布置方便各种物资运输及装卸，使物资转运量尽量小，转运路径尽量短。

4、在满足现场需要的情况下，施工道路总长度应尽量减少，以降低施工措施费，减少施工成本，使经济指标满足要求。

5、做好场内交通的日常维护和管理，保持道路的路况良好。

五、现场材料堆放原则1、不占正式工程位置，不影响施工，方便料具管理。

2、尽量靠近道路，方便材料运输和装卸。

3、尽量靠近起重机械，将材料一次运至作业面，减少二次搬运。

六、临时设施布置原则1、不占正式工程位置。

2、采用装配式房屋，可周转，经济实用。

施工现场总平面布置1 施工现场平面布置原则施工现场的平面布置应充分考虑各种环境因素及施工需要，布置时应遵循如下原则：1.1现场平面随着项目施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应.1.2在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置.现场办公、生活区与工作区保持安全距离.1.3施工材料应尽量运输到施工的区域内，以减少发生二次搬运为原则.1.4中小型机械的布置，要处于安全环境中，要避开意外物体打击的范围.1.5临电电源、电线敷设要避开人员流量大路口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式.遇有不可避免的外接电线路时，设置木质、塑料等绝缘体的防护设施.1.6现场办公室、宿舍、食堂、厕所、饮水、休息等场所符合卫生和安全需求，着重加强现场安全管理力度，严格按照我公司的《项目安全管理手册》的需求进行管理.2 现场临时用水方案根据施工现场情况及有关临时用水需求，参照相应的施工规范，做出本临时用水设计方案，本方案包括生活、施工生产给水系统及现场临时排水系统.2.1 生产给水系统在施工现场使用甲方提供的水点或使用水车预留施工生产用水甩口.2.2 排水系统按照公司有关卫生设施的设置需求，设计相应的排水管道.3 现场临时用电方案3.1 现场临电设计电源：施工现场使用周边的配电箱电源或我方自行使用发电机发电，根据现场各主要设备用电量计算.项目经理部将对全现场的施工工序进行统一布署、调配，由调度根据总体部署，对用电量进行平衡.3.2 现场电路布置根据供电线路的特点及现场施工需求，配电箱与电缆线路布置根据现场实际情况布置.4 施工现场平面布置方案根据现场的实际情况，选择临时办公场所，所选场地尽量满足施工需求，道路交通、通讯方便，场地相对较高，适合搭临建，堆放材料不污染周边环境.。

施工平面布置依据及原则1、施工总平面布置依据(1)总平面图、基础平面图、各层平面图及立面图。

(2)施工部署和主要施工方案。

(3)总进度计划及资源需用量计划。

(4)业主给定的施工用地范围、水源、电源位置。

(5)施工现场安全防火标准。

(6)招标文件。

2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。

(1)施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。

(2)根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。

(3)符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。

(4)根据施工总体安排的需要，充分利用规划用地，施工临时用地以满足施工、生产和现场办公需要。

(5)科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。

(6)根据交叉施工原则，进行分阶段布置。

同时，现场机械将根据本工程建筑结构特点进行布置，以满足整个现场和整个施工过程的需要。

(7)除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。

(8)施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。

(9)本工程施工时需建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“晴雨畅通无阻”的效果。

(10)充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工场地，便于施工。

做到设施布置经济、合理、实用、安全。

施工现场总平面图布置依据及原则
施工现场总平面图布置依据及原则
施工现场平面布置是本工程施工组织设计的关键环节，其直接关系到施工进度与现场安全文明管理的质量；主要是通过立体的整体规划与现场平面的具体安排手段，达到施工区域安排的合理化、程序化、系统化。

这样不仅有利于简化交差施工的复杂关系，并且有利于综合管理，便于实现文明施工、安全生产的目标。

2.1施工总平面图布置依据
（1）招标人提供的招标文件以及总包的施工总平面布置图；
（2）工程所在地区的原始资料，包括建设、勘察设计单位提供的资料；
（3）原有和拟建建筑工程的位置和尺寸；
（4）幕墙施工方案、施工进度和资源需要具体计划；
（5）业主与总包单位可提供房屋和其他设施。

2.2施工总平面图布置的原则
（1）在满足施工需要和文明施工的前提下，尽可能地节约临时用地，尽可能地减少临时设施的投资，我司结合总包平面图，充分利用总包提供的临时用地，合理分配各区域所需面积，
（2）在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；将所有区域均划分在场内施工道路侧边或场内道路能方便抵达的区域。

我司将“材料临时堆放区”、“设备工具仓储区”及“材料加工区”分配一起，减少材料场内二次运输，便于加工。

（3）符合施工现场安全、防火及卫生要求，并均用制度的形式加以约束。

（4）现场布置紧凑，减少施工用地；
（5）符合业主或总包方要求。

施工平面布置依据及原则1、施工总平面布置依据(1)总平面图、基础平面图、各层平面图及立面图。

(2)施工部署和主要施工方案。

(3)总进度计划及资源需用量计划。

(4)业主给定的施工用地范围、水源、电源位置。

(5)施工现场安全防火标准。

(6)招标文件。

2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。

(1)施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。

(2)根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。

(3)符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。

(4)根据施工总体安排的需要，充分利用计划用地，施工姑且用地以满足施工、生产和现场办公需要。

(5)科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。

(6)根据交织施工原则，举行分阶段布置。

同时，现场机械将根据本工程修建结构特点举行布置，以满足整个现场和整个施工过程的需要。

(7)除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。

(8)施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。

(9)本工程施工时需建立有效的排水系统，并举行日常维修，防止对周边路面形成净化，做到工地姑且排水措施畅通有效，达到“晴雨畅通无阻”的效果。

(10)充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工厂地，便于施工。

做到设施布置经济、合理、实用、安全。
