施工组织设计中的总平面布置

施工组织设计—施工现场平面布置1.1. 平面布置原则⑴根据施工需要和现场实际情况，对施工现场全面规划，综合考虑，合理布置，在满足施工生产需要的前提下，尽量降低暂时工程费用。

⑵ 在保证场内交通运输畅通和满足施工对原材料和半成品堆放要求的前提下，尽量减少或者避免二次倒运。

⑶ 充分考虑本标段工程的施工特点，平面总布置既要求在功能上满足施工要求，又要尽量减少各项工程及各专业间的相互干扰。

⑷ 施工平面布置应符合贵阳市相关主管部门、业主对现场卫生及安全技术标准，并满足施工消防要求。

⑸ 具体布置应分区明确，满足业主及相关主管本门对环境保护和文明工地的要求，合理规划施工区域和办公区域，使之各自成为整体，以便分别集中管理。

①严格按照招标文件和设计图纸提供的施工围挡范围，根据现场条件，因地制宜、合理布置，满足招标文件中对业主和监理办公、生活用房要求。

②满足生产、办公需要的原则：临建完备、设施齐全，满足现场需求。

③布局合理的原则：临建布置合理、可行；生产作业区、生活和办公区分离；做好与外部道路的衔接，既不影响外部交通，又便于材料、作业人员、施工车辆进出施工现场。

④节约用地的原则：暂时设施尽量布置在工程永久用地范围内。

在施工场地紧张的区域，优先布置满足正常施工生产需要的暂时性材料堆放区、施工生产作业区。

⑤所有的暂时设施使用材料符合业主及消防安全的要求，并按照规定向相关部门进行用地申请、临建方案报批，再现场实施临建搭设。

⑥暂时设施建设标准化的原则：现场暂时设施、消防、卫生防疫符合贵阳市和业主的要求，项目部对相关标准进行统一，各班组严格执行。

⑦采用吸音材料，降低施工噪音污染；洗车槽、沉淀池、泥浆池等设施齐全；现场卫生设施齐全，碴土、砂、石料用防尘网覆盖，出碴车辆冲洗干净后方可上路；生产、生活垃圾分类堆放处理。

1.2. 暂时工程设施布置说明项目部驻地拟修筑在基地跑马场靠田径场位置，不超出借地范围，下属土建、安装、等班组驻地在附近租用民房，其余施工生产暂时设施均匀分布在无建造物及构筑物干扰的红线内空暇区域，避免在工程建设过程中需要更换临建位置或者重复修筑，增大施工成本、影响工期，在条件允许的情况下，布置位置需材料进出便利，挨近施工主便道且距离各使用部位距离较均衡，临设的规模、数量、类型必须要满足施工进度要求，尽量设置在塔吊范围覆盖范围内或者建造物旁吊车的工作半径内，做到从加工场吊运至施工部位一次到位，不需要利用平板车等辅助转运工具。

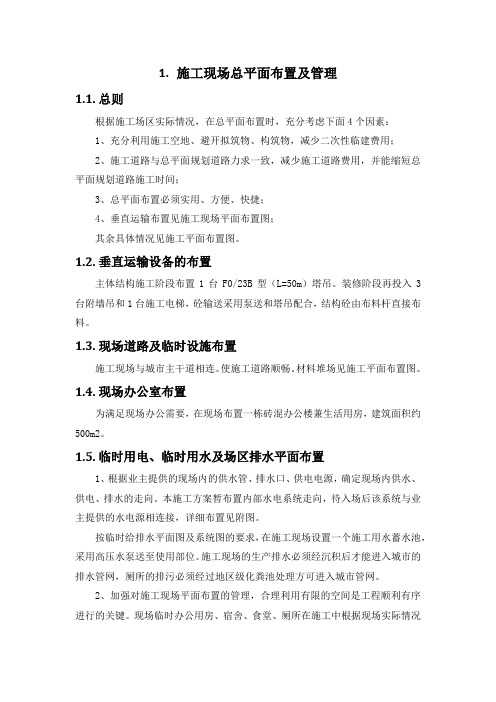

1.施工现场总平面布置及管理1.1.总则根据施工场区实际情况，在总平面布置时，充分考虑下面4个因素：1、充分利用施工空地、避开拟筑物、构筑物，减少二次性临建费用；2、施工道路与总平面规划道路力求一致，减少施工道路费用，并能缩短总平面规划道路施工时间；3、总平面布置必须实用、方便、快捷；4、垂直运输布置见施工现场平面布置图；其余具体情况见施工平面布置图。

1.2.垂直运输设备的布置主体结构施工阶段布置1台F0/23B型（L=50m）塔吊。

装修阶段再投入3台附墙吊和1台施工电梯，砼输送采用泵送和塔吊配合，结构砼由布料杆直接布料。

1.3.现场道路及临时设施布置施工现场与城市主干道相连。

使施工道路顺畅。

材料堆场见施工平面布置图。

1.4.现场办公室布置为满足现场办公需要，在现场布置一栋砖混办公楼兼生活用房，建筑面积约500m2。

1.5.临时用电、临时用水及场区排水平面布置1、根据业主提供的现场内的供水管、排水口、供电电源，确定现场内供水、供电、排水的走向。

本施工方案暂布置内部水电系统走向，待入场后该系统与业主提供的水电源相连接，详细布置见附图。

按临时给排水平面图及系统图的要求，在施工现场设置一个施工用水蓄水池，采用高压水泵送至使用部位。

施工现场的生产排水必须经沉积后才能进入城市的排水管网，厕所的排污必须经过地区级化粪池处理方可进入城市管网。

2、加强对施工现场平面布置的管理，合理利用有限的空间是工程顺利有序进行的关键。

现场临时办公用房、宿舍、食堂、厕所在施工中根据现场实际情况予以确定。

施工总平面布置见附图。

1.6.施工临时用地表详见附表：临时设施布置及临时用地表1.7.解决现场狭窄的措施1、本工程地下室施工阶段因为边坡自然放坡后使得场地较狭窄，部分通道仅容斗车通过。

2、为解决现场狭窄问题，我们在地下室施工阶段，现场不布置或尽量少布置临时设施和堆场，充分利用现有的施工场地，合理进行临时设施及机械的布置。

3、我公司距离现场较近，可将部分人员住宿和材料堆场安排在公司本部，以保证现场有尽量大空间的进行有序施工。

施工总平面布置1、施工总平面布置的原则1、整体规划根据业主的整体规划部署，合理安排施工临建的位置；施工总平面的布置应符合国家、市有关建筑工程施工现场安全文明的规定，同时应根据施工组织设计分阶段进行规划；对涉及总平面的场地进行区域划分，使办公、生活、施工等区域独立、便于管理；2、用地规模及范围临时设施的布局既要符合施工组织设计对人员、物资的要求，又要最大限度地缩短工地内运输距离，以减少二次搬运，降低工程成本，加快施工速度；3、道路布置在施工期间，建筑物四周应保障道路畅通，道路做法应满足车辆运行要求，在施工现场平面交通上，尽量避免土建、安装交通运输的相互干扰；4、涉及职业健康内容为保障施工人员有安全、良好的休息环境，工人生活区域应与施工区域分离，降低夜间施工产生的噪音对工人休息的不良影响；生活区及施工区都应该符合国家、地方对施工现场卫生、安全、防火、劳动保护的要求和规定；5、现场平面布置的时效性应根据不同阶段进行调节，这种调节应符合阶段性施工对现场的要求，现场平面随着工程施工进度进行布置和安排，阶段平面布置要与阶段施工重点相适应；在现场平面布置时，各类建筑物、大型机械的位置尽可能避开室外管道等施工的位置，如不能避开，在室外工程施工时必须拆除临时设施，确保室外工程提前插入施工；6、现场机械布置机械的选择及施工场地的布置应满足施工需要，紧凑布置，垂直运输机械的布置位置应充分考虑其覆盖或影响范围；钢筋、木工等加工机械的布置应满足施工高峰时期的需要；7、临电、临水场地配备的一级、二级配电箱的数量及位置可以满足相应机械的功率要求，各类线路的敷设及配电箱（柜）应满足国家规范及地区安全监督部门的规定；配备的供水线路及终端设施应满足施工阶段现场及生活需要；消防设施的布置满足防火要求；排水沟应通畅，以保障大雨时工地无积水；现场设排污、废弃物处理设施的布置，在混凝土地泵及砂浆搅拌机处设沉淀池，污水经处理后流入渗井进行排水；8、门卫设置现场主要出入口处设门卫室；重要材料堆放场地面进行硬化处理特殊材料要入库保存，并做好防腐、防锈等保护措施；9、有利于安全文明施工重点加强环境保护和文明施工管理的力度，使现场始终处于整洁、卫生、有序合理的状态，使该施工现场在环保、节能等方面成为一个名副其实的绿色环保工地；2、施工现场布置及场内外交通组织措施1、施工现场布置1.1施工现场布置原则按照招标文档要求，根据政工程建设的有关标准和文明施工的有关规定，突出“文明、环保、有序、安全”的特点，本着合理、节约、满足作业空间，因地制宜设置临时设施，降低工程成本；确保施工期间交通组织通畅，环境协调的原则，根据施工的不同阶段进行合理布置，尽量减少对周围环境的影响；根据工程特点、规模及场地条件，施工场地采用分散布置的方式；项目经理部采取租用青联厂办公楼；各工区在现场建设临时设施；在同一场地内，办公、生产和生活区分开布置，生产设施尽量安排在施工现场附近，生活、办公设施布置在距离施工现场较远处；现场布置符合环境保护要求，排水要通畅，污水和雨水经过沉淀汇总后排入附近的市政污水管或市政雨水管；1.2施工现场布置说明1.2.1施工便道布置为确保施工材料和工程机械设备能直接运至现场，满足施工的需要，在施工准备阶段先进行现场施工道路的修筑，保障场区内道路畅通；场区内的施工道路结合后期场内道路设置，基本上沿场区各个建筑物周边环形布置，以满足施工的需要；后期场内道路按设计先施工至基层，工程后期施工路面；其余施工道路宽4.5m，在原土夯实的路基上铺20cm厚的石碴层，碾压密实作为基层，面层为15cm厚泥结碎石，道路两侧设排水沟，排水沟深50cm，宽40cm；1.2.2临时设施布置项目部办公区和生活区布置在综合办公楼东南，建设两层的活动板房，办公区、生活区内包括项目经理部和监理办公用房、职工宿舍、管理人员宿舍、监理设计宿舍、会议室、活动场地、停车场、厨房、餐厅、公厕、浴室；施工生产设施布置在用地范围内，沿各个建筑物周边场内环形便道两侧根据需要布置成品、半成品堆放场、周转料堆放场、木工加工棚、钢筋加工棚、钢筋堆料场、水电加工棚、机电设备存放场、材料工具库、机修铁件加工棚等，水泥库、砂料场、试验室等单独布置；在出入口处设置洗车台，对外出的施工车辆进行清洗，以免污染市区道路；施工现场采用手机、对讲机和网络通信相结合的方式，保持内部和对外联系；1.2.3临时用水布置现场用水主要考虑砂浆搅拌、现场生活用水、现场消防用水和养护用水等，临时用水主管采用φ100mm管；根据本工程现场实际布置特点，现场临时用水管道采用环状与支状结合的方式沿现场道路及各楼体周围布置；临时水管管材采用镀锌材质，60cm深暗埋，在过车处埋地段加套管，以免被现场过往车辆损坏；根据现场各种材料库的布置，在现场施工区及材料堆放区四周设有消火栓（配有消防箱、水带及水枪）、室外消防器材架，每座消防器材架内配备4套手提干粉灭火器（4kg），及消防专用小水桶、消防铁锹、消防斧若干，保障现场的消防安全；在结构施工的同时，在每栋楼的施工面上分别设置1根消防供水立管（消防用水施工用水合用），每根立管根部设置检修闸阀，同时设有卸水管及阀门；立管管径为65mm，消火栓管径为65mm，在每层适当位置设置1套消火栓（消防箱体上面标识火警电话“119”），逐层而上；楼层进出口醒目位置须标识消火栓指示方向及火警电话“119”；每层立管同时设置施工用水支管管径为20mm，用水由闸阀控制；临时用水管4.4km；1.2.4现场临时排水设计现场临时排水分雨水、生产废水和生活污水三大类；其中雨水可以直接通过排水管道排入市政排水管网之中，而生产废水和生活污水必须经过沉淀和必要的处理以后才能排入市政排水管网之中；场区周边的排水沟尽量利用永久排水沟，做到永临结合；生产废水主要经过沉淀就可以达到排放标准；计划在工点附近设临时沉淀池和排水沟，将污水经过沉淀达标后引到四周的排水沟中，经场区周边的排水沟排出；生活污水必须经过处理以后才能排入排水沟内；1.2.5现场临时用电从配电房采用“三相五线”制，架空裸线沿建筑物四周布置；本工程用电高峰期将出现于基础及上部结构施工期内，施工用电主要是塔吊、人货电梯、钢筋对焊机、砂浆搅拌和日常生活照明等，根据用电需求情况，配置3台500KVA的变压器；在施工变配电所处设发电机房，备用4台200KW发电机，以保障停电时满足连续施工和照明用电；1.3施工总平面布置图因本工程施工红线范围内可用场地狭小，施工设施布置主要考虑利用预留场地内布置，结构圬工采用商品砼，泵送；现场安排钢筋制作场地和生产、生活用房，施工场地用围墙与外办隔离；2、场内外交通组织措施出入口设两处，主出入口设在车辆段的西北侧、综合楼附近，需新建道路与城市道路相连，次出入口设置车辆段东南侧，与规划傍海路相连；2.1交通组织原则及方案确立以人为本的思想，采取一切措施减少扰民；施工前，进一步调查施工区段的交通状况，会同交管部门制定详细的交通疏解方案，施工中，积极配合交管部门做好交通疏解工作；施工期间派专人在施工场地负责交通疏解，确保方案的实现，最大限度减少施工对交通的影响；2.1.1场外交通组织土方外运（回填）、大方量混凝土浇筑过程中合理组织现场施工，运输车辆与现场施工机械、劳动力相匹配，保障现场正常施工的前提下，避免过多车辆堆积等待；土方外运（回填）、大方量混凝土浇筑尽可能安排在夜间进行，避开场外交通的高峰期；大型机械进出场、钢构件进场过程中，在重要路口关键位置安排专门的交通疏导员进行交通组织，确保交通路口不出现堵塞；2.1.2场内交通组织进场后，在场内设计正式道路位置施工临时道路，路宽同正式道路宽度，保障整个施工现场各建筑单体边均有临时道路；道路端头设置回车场地,场内安排交通疏导专员指挥车辆走向及停放位置；2.2交通组织保障措施在工程中标后及时与交通管理部门联系，取得交通管理部门的支持与协助，并与交通管理部门共同研究确定具体交通疏解组织措施，减小施工对交通影响；项目部成立专门的交通管理组织机构，协调和管理施工期间的疏解路段交通组织；临时封闭、占用道路和绿地，以及交通疏解方案实施前办理必要的报批手续；因交通疏导的原因必须在夜间施工的工序不得改在白天施工；不擅自挖破道路，施工车辆不在行车道上任意停放；。

建筑工程施工总平面图布置第1节施工现场平面布置一、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。

(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。

(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。

由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。

(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。

(5)临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

(6)本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。

(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。

(8)控制粉尘设施排污、废弃物处理的布置。

(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。

第2节生产生活临建规划一、施工围墙施工围墙按业主指定的范围搭设，本项目设六个施工大门，临街面围墙完善为景观式围墙。

二、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。

所有临时道路采用连砂石路面；材料堆场设连砂石地面。

三、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。

四、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品混凝土。

施工部署及施工总平面布置图1施工准备1.1现场考察对全线范围内的地形、地物进行仔细复查，重点考查红线范围需要拆迁的所有临建物、绿化、通信塔、电信光缆、综合管道等，上报监理、业主确认。

重点考察计划设立临时施工点、预制场和钢筋模板加工场等临时设施位置。

根据现场已掌握水源、电源、材料运输路线、通信联络、环境保护等有关情况，为临建设施的建设做好准备。

1.2材料准备尽快制定材料供应计划，了解沿线取土场的位置、土源情况，提前将取土场和挖方路段的土样送检，进行土工实验。

考察当地的地材产量、储量及运输情况。

根据现场实际水、电、线缆等需搬迁和挪移情况，提前做好新建铺设和改道施工材料、机械供应量计划，为工程顺利施工建设提供物资材料保障。

1.3技术准备(1)组织项目技术管理人员全面熟悉施工图纸、资料和有关文件，参加业主、工程主管部门或建设单位组织的设计交底和图纸会审，并作好记录；(2)根据设计文件、现场条件、各分项工程的施工程序及相互关系、工期要求等编制实施性的施工组织设计，交监理工程师审批；(3)根据设计文件和施工组织设计，分三级做好技术交底工作，先由总工程师负责向工长、技术干部及职能部门有关人员交底；工长和技术员向现场施工员交底；最后由现场施工员向施工作业人员交底,并认真讨论贯彻落实。

作好交底记录。

2施工总体部署2.1施工总体部署原则(1)根据道路特点和工程规模，结合现场情况，合理安排，均衡组织施工；(2)满足建设单位招标文件中关于工程安全、质量、环保及文明施工的要求，选配经验丰富的技术人员、训练有素的相应专业施工队伍，配备先进完好的机械设备，合理进行施工组织；(3)满足工期要求，采用各种有效措施，确保实现工期目标；(4)本着“先主、后附”的原则，安排工期。

2.3总体施工方案根据本标段工程特点，先进行前期准备、搭建项目部、平整堆料场，再进行疏浚等施工，结合现场施工条件和施工工期，清楚水下障碍、冲填、运输堆料相应配套并行施工。

工程施工组织设计施工现场总平面布置Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#施工现场总平面布置第一节现场概况及部署一、现场概况施工现施主要出入口宽度为6m宽的混凝土硬化道路；场地周围围墙沿着用地红线砌筑以及甲方审核划定的位置砌筑；基坑开挖后上口边坡线距围墙距离较小处，设置安全警示，基坑周圈设置安全防护，并充分利用现场一切可以利用的场地作为三类设施布置场地。

二、部署针对施工现场场地的实际因素，我公司特作如下部署：1、在场地布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。

2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。

第二节现场平面分阶段布置及说明一、机械设备配备布置本阶段机械设备主要包括：混凝土输送泵等，混凝土输送泵布置1台，布置在道路畅通靠近施工部位，并配置相应的泵管等。

二、加工场地布置我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工段循环进行施工，材料运输利用塔吊进行配合。

三、主体结构施工阶段1、平面布置：根据金华市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。

2、机械设备配备布置：机械设备配备有：钢筋加工设备、木工加工设备、混凝土输送泵等。

3、加工场地布置：合理布置钢筋、模板加工场地，并配备相应的加工机械。

四、装修施工阶段保留原有围墙、大门以及现场临时施工通道，在场地内集中设立砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至各所需位置。

五、场地道路及排水设施根据市建设局文明施工文件规定场地内地面要硬化，故除建筑物占地范围、绿化以外的场地全部予以硬化，以达到规定要求，为工程施工创造一个良好的环境。

施工现场总平面布置一、施工部署1.指导思想1）本工程被列为我司的信誉工程、形象工程，质量目标为一次交验合格，目的在于发挥我司的传统优势，通过创优质、创建市级文明工地，巩固我司在建筑市场取得的成就，为此，我们将集中优势人力、物力、财力、协调好各方面关系，严格实行项目法管理，严密组织、精心施工、确保工程顺利进行。

2）我司技术力量雄厚，机械设备齐全，常年从事框架结构等工程的建设，积累了相当丰富的施工经验。

锻炼了一支质量意识强，技术水平高，具有工作责任心的施工队伍。

在质量管理方面，实行目标管理，为完成本工程，项目部选派技术业务水平高，施工经验丰富的人员承担该工程的施工任务。

有事业心强，重质量、重信誉，善打硬仗的项目经理直接现场指挥，负责合同的履行和该项目的管理，并对工程的经济技术成果承担责任。

3）精心选择施工队伍，按照两层分离的原则，对作业层的劳力管理实行优化组合，对管理层实行竞争上岗，组建一支管理严，技术作风硬的施工班组和管理人员队伍来承担该项目的施工，推行物质奖励与劳动竞赛相结合的激励措施，同时加强员工的思想政治工作，坚持以人为本，千方百计调动员工的生产积极性，以保证工程快速优质顺利完成。

2.施工方案根据现场施工条件和本工程特点及我司技术装备条件合理组织施工力量，本工程垂直运输选用井架，梁板选用复合木模板，支撑采用钢管脚手架支撑；混凝土采用商品混凝土直接送到浇筑点；外脚手架全部采用落地扣件式钢管架。

3.劳动力组织与配备劳务层由我公司土建施工队，水电安装队，装饰装修施工队三个基本队伍组成，和甲方指定分包的施工队共同完成本工程的施工任务。

土建、水电安装队在施工准备阶段开始分批进入现场，装饰装修队在主体结构施工完后进入现场，其他由甲方指定的分包项目队伍依据网络计划，及时选定，按指定时间入场并由项目部副经理负责协调场地利用，机械使用，工序穿插等事宜。

4.施工顺序本工程的施工应遵照先地下，后地上，先土建后安装，先主体围护再装修，主体施工期安装预留预埋配合，围护装修期间穿插交叉作业的原则进行施工。

施工总平面布置和临时设施布置第一节、施工总平面布置原则结合现场实际情况，项目部根据甲方指定位置就近搭设。

施工现场采用施工围挡与外部主要连通道路分割开来，施工场区内设现场值班室、仓库、配电间、材料加工场、材料堆场、现场办公室等设施。

施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，确定平面布置原则为：1、在满足施工的条件下，尽量节约施工临时用地。

满足施工需要和文明施工的前提下，尽可能减少临时建设投资。

2、在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。

3、在平面布置上，尽量避免与其他施工作业相互干扰。

4、保证各施工区域施工生产方便，符合文明施工现场卫生及安全技术要求和规范。

5、动静分离，生活区与施工区隔离，保证施工安全，以人为本。

6、根据施工现场阶段的变化做相应调整，具体做到：（1）、临时堆场放在工地临时空地。

（2）、将材料堆场分开管理。

（3）、材料堆放挂牌，必要时架空遮盖。

7、规范现场各项管理工作，按照规定进行施工现场管理，确保文明安全施工。

第二节、基本设施布置1、现场道路布置（一）道路布置施工主道路的布置以交通便利为布置原则，基础施工时在现场南侧设置1个出入口，与场外大道相连通，内接场内道路，拟设6米宽混凝土路（大门出入口处8米宽）。

具体的布置见现场布置平面图。

（二）道路做法1、道路具体做法施工现场主要通道路面宽度为4-6米，素土夯实，20cm厚碎石，20cm厚C20混凝土面层，道路的转弯半径须满足载重车的运行；生活区辅助通道宽4米，做法为：素土夯实，10cm厚C20砼随打随抹。

2、场区地面硬化施工现场场地硬化标准：施工生产、生活场地内的道路、场地进行硬化处理，做法为10cm厚C20砼。

硬化场地及路面应控制好标高，确保表面平顺，做到场内排水畅通无积水现象，并在整个施工过程中加以维护。

3、现场大门和围挡本工程大门拟采用门柱式双开大门，门侧设置员工上班通道及门卫室。

六、施工总平面布置㈠、施工场地布置本标段施工区域内为农田、旱地、树林，场区附近有居民区.项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地,钢筋加工场地及存料场地设在施工现场。

详细布置见施工组织设计建议书表4《施工总平面布置》。

1.1项目经理部：本标段项目部共35人,拟于附近村庄租用民房300m2作为办公及生活驻地，项目经理部设工地实验室.1.2路基施工一队:共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地.1。

3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。

1.4桥涵施工队：共140人,配置活动房屋450m2;在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋,布置加工场、预制场和其它临时设施用地.1。

5路面施工队：共176人，配置活动房屋550m2,拟在既有惠崇公路与本工程终点交叉处附近平整场地总面积3000m2，作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。

㈡、施工道路布置本标段交通条件较为便利，惠崇公路通往拟建线路终点，各种施工材料可由该公路运来。

由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m,总长度2400m。

㈢、临时水电布置本标段施工及生活用水采用从当地水网接入，全线共需接入φ100输水干管2000m，φ50输水干管1500m。

施工用电从电网拉入，需要先同供电部门取得联系,搭设临时线路。

全线计划安装2台400KVA变压器,设置于桥涵施工队及路面施工队。

需搭设高压线路约1500m、低压线路约2000m.另配置1台250KW发电机备用.第六章施工现场平面布置施工现场平面布置本标段工程北起湖滨一公园，南至钱王祠区域.由于施工场地的围护已由甲方搭建完成，因此我们在此不考虑围护方案.第一节施工道路施工现场道路主要按照现有道路系统.场外道路主要是以南山路为主。

施工组织设计中的总平面布置1、线型问题（1）建筑物的轮廓以外墙线为准，粗线，挑出阳台等用细线表示。

细线调为0.09毫米比较好看，轮廓线调为0.5毫米比较合适。

注意对绘制线条的线宽进行调整，总平图做到粗、中粗、细线条合理美观。

2、弱化问题（1）地下室轮廓线在地下室阶段强调，其他阶段弱化。

有时候在地下室边线加上基坑支护。

（2）周围已建建筑及道路可保留，但须弱化。

（3）遵循原则，重要构件强化，次要构件弱化。

3、字号统一在绘制中，注意协调不同文字标注的字号统一，使整体完整协调。

比如：楼栋号文字标注采用相同字号；临设、加工房、堆场采用相同字号；说明文字和图例采用相同字号；图名最大，按实际选用。

4、图例选用图例以简洁形象为宗旨。

在绘制的过程中注意前后的统一。

5、容易遗漏的东西（1）地下室车库出入口（若完成），在主体阶段需保留。

（2）结合进度，在总体建筑的施工阶段可能出现个别楼栋滞后建筑，那么要注意在图上表现。

（3）加工场地及施工道路的转换需明确。

（4）塔吊安装拆除时间和总平图上对应。

（5）砌体插入时间与施工升降机、物料提升机的布置安排时间统一。

6、数字化绘制对总平中的塔吊、施工电梯、施工大门、钢筋加工房等进行数字编号。

1、施工总平面布置原则（1）平面布置科学合理，施工场地占用面积少；（2）合理组织运输，减少二次搬运；（3）施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；（4）充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用；（5）符合节能、环保、安全和消防等要求；（6）临时设施应方便生产和生活，办公区，生活区和生产区宜分离设置；（7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

2、施工总平面布置图应包括内容（1）项目施工用地范围内的地形状况；（2）全部拟建的建（构）筑物和其他基础设施的位置；（3）项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；（4）施工现场必备的安全、消防、保卫和环境保护等设施；（5）相邻的地上、地下既有建（构）筑物及相关环境。

施工总平面布置要求现场围挡要求3。

2.1 现场围挡应做到坚固、稳定、整洁、美观,材料应选用砌体、彩钢板等硬质材料，不应采用彩条布、竹笆、粘土实心砖等。

市政道路工程还应设置红灯示警。

3。

2.2 在深基坑影响范围内、人员流动较密集区域的围挡宜选用彩钢板.3。

2.3 施工区、生活区围墙在市区一般不低于2。

5m，其他地方一般不低于1.8m.3。

2。

4 彩钢板围挡高度不宜超过2。

5m，立柱间距不宜大于3。

6m,围挡应进行抗风计算。

3.2.5 砌体围挡及基础应进行设计计算，符合国家标准规范规定.砌体不宜采用空斗墙砌筑方式，厚度不宜小于200mm.砌体围挡应设置混凝土壁柱，壁柱间距应按设计要求进行设置且不应大于5。

0m。

墙体与壁柱之间应设置2Φ6＠500的拉结筋。

3.2.6 围挡使用单位应定期进行检查，当出现开裂、沉降、倾斜等险情时，应立即采取相应加固措施。

3。

2.7 不应在彩钢板等轻质围挡或紧靠围挡架设广告或宣传标牌。

如确需架设的，受力体系应当独立，并经设计计算。

——《浙江省建筑施工安全标准化管理规定》封闭管理3。

3.1 施工现场必须实行封闭管理，设置进出口大门，制定门卫制度.门卫值班室应设在进出大门一侧，配备一定数量的安全帽，严格执行外来人员进场登记制度。

3.3。

2 门头（门柱）应有企业的“形象标志”。

大门宜采用硬质材料，力求美观、大方并能上锁。

3。

3.3 进入施工现场所有工作人员必须佩带工作卡—-《浙江省建筑施工安全标准化管理规定》1、施工现场进出口应设置大门,并应设置门卫值班室2、施工现场出入口应标有企业名称或标识,并应设置车辆冲洗设施-—JGJ59—2011材料堆场管理3。

5。

1 建筑材料、构件、料具必须按施工现场总平面布置图堆放，布置合理。

3.5。

2 建筑材料、构配件及其他料具等必须做到安全、整齐堆放（存放）,不得超高。

堆料应分门别类，悬挂标牌。

标牌应统一制作，标明名称、品种、规格数量以及检验状态等.3。

施工总平面布置图施工总平面布置图：实现施工顺利进行的关键在建筑施工中，施工总平面布置图是不可或缺的一部分，它对整个施工过程的顺利进行起着至关重要的作用。

本文将详细介绍施工总平面布置图的概念、意义、设计原则以及实践应用。

一、施工总平面布置图的概念施工总平面布置图是指将施工场地内的各项设施、设备、材料等元素在平面图上进行展示，以直观、明了的方式反映出施工场地的整体布局和各元素之间的关系。

它涵盖了施工场地的各个方面，包括建筑物、道路、水电设施、仓库、加工厂等。

二、施工总平面布置图的意义施工总平面布置图是施工组织设计的重要组成部分，它对施工过程的顺利进行起着关键性的作用。

通过施工总平面布置图，我们可以清晰地了解施工场地的整体情况，合理规划各个区域的功能，有效避免施工过程中的混乱和冲突。

同时，它还可以优化施工流程，提高施工效率，降低施工成本。

三、施工总平面布置图的设计原则1、按照建筑功能布置：根据建筑物的不同功能，合理划分不同的区域，确保施工过程中各项作业的顺畅进行。

2、按照施工流程分区域布置：按照施工流程，将施工场地划分为不同的区域，如材料堆放区、加工区、安装区等，使各个区域之间的物流通道畅通无阻。

3、合理规划交通路线：确保施工场地内的各项运输车辆、搬运工具等能够高效地进出，减少运输过程中的堵塞和等待时间。

4、合理布置水电设施：根据施工需要，合理布置水电设施，确保施工过程中各项设备的正常运转。

5、考虑环保和安全要求：在布置过程中，要充分考虑环保和安全要求，如污水处理、材料堆放、防火间距等，确保施工过程的顺利进行。

四、施工总平面布置图的实践应用在施工现场，施工总平面布置图是指导施工顺利进行的重要依据。

首先，根据施工总平面布置图，我们可以合理规划材料堆放区、加工区、安装区等各个区域，确保各项作业的有序进行。

其次，通过优化交通路线，可以有效避免运输车辆在行驶过程中出现堵塞和等待的情况，提高运输效率。

此外，合理布置水电设施可以满足施工过程中各项设备的能源需求，确保工程的顺利进行。
