一、概述苏州市轨道交通一号线人民路站基坑围护结构采用地下连续墙，墙厚为600mm、8 00mm、1000mm三种。
本工程钢筋笼长度为36.9m（钢筋笼最重36.6383t），分别有“—”、“L”、“Z”三种形式，钢筋笼厚度为460mm、660mm、860mm。
钢筋笼重量不含预埋钢板重量和接驳器重量。
本方案按36.9m长（1000mm槽宽）最重钢筋笼进行计算。
计算依据：《起重吊装常用数据手册》《建筑施工计算手册》《钢结构设计规范》（GB50017-2003）二、吊装施工方案本工程虽然地下连续墙钢筋笼较长、较重，根据设计要求钢筋笼采用整体吊装、整体回直、一次入槽的施工方法，采取可靠有效的吊装施工方案，即理论计算满足要求和吊装方案满足安全施工要求。
根据上述特点和以往地铁工程施工经验，我司采取双机抬吊五点吊装、整体回直入槽的吊装方案。
主机选用150T履带吊车，副机选用65T履带吊车。
2.1、钢筋笼吊装方法钢筋笼吊放采用双机抬吊，空中回直。
以150t作为主吊，一台65t履带吊机作副吊机。
起吊时必须使吊钩中心与钢筋笼重心相重合，保证起吊平衡。
主吊机用16m（起吊绳）+10m（连接绳）长的钢丝绳，副吊机用18m+12m长的钢丝绳。
钢筋笼吊放具体分六步走：第一步：指挥150t、65t两吊机转移到起吊位置，起重工分别安装吊点的卸扣。
第二步：检查两吊机钢丝绳的安装情况及受力重心后，开始同时平吊。
第三步：钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后150t起钩，根据钢筋笼尾部距地面距离，随时指挥副机配合起钩。
第四步：钢筋笼吊起后，150t吊机向左（或向右）侧旋转、65t吊机顺转至合适位置，让钢筋笼垂直于地面。
第五步：指挥起重工卸除钢筋笼上65t吊机起吊点的卸甲，然后远离起吊作业范围。
第六步：指挥150t吊机吊笼入槽、定位，吊机走行应平稳，钢筋笼上应拉牵引绳。
下放时不得强行入槽。
2.2、施工要点钢筋笼制作前应核对单元槽段实际宽度与成型钢筋尺寸，无差异才能上平台制作。
![车站地连墙钢筋笼吊装作业指导书[优秀范本]](https://img.taocdn.com/s1/m/9c5d56e143323968001c9279.png)
哈尔滨市轨道交通3号线二期工程清真寺站地下连续墙钢筋笼吊装作业指导书1钢筋笼起吊重量、高度及配备机械分析1.1钢筋笼起吊重量钢筋笼的起吊安装是地下连续墙施工中的重、难点工序。
本工程地下连续墙最重钢筋笼按43.48m最重钢筋笼考虑，重量约48.97t，起吊机索具、吊钩、铁扁担按2.5T计算，十字钢板重8.43吨（1根），即吊装重量G=48.97+8.43+2.5=57.43+2.5=59.9吨（含1侧十字钢板及索具、吊钩、铁扁担重）。
1.2钢筋笼吊点位置设置1、纵向吊点布置40.98m长钢筋笼吊点按笼顶下1+9.4+9.4+9.4+8.71+3.08m进行布置；43.48m长钢筋笼吊点按笼顶下1+10+10+10+9.25+3.27m进行布置；2、横向吊点布置根据本工程钢筋笼主筋分布，横向吊点位置为1.25m+3.5m+1.25m。
1.3钢筋笼起吊高度及设备选型因为钢筋笼重量大，起吊高度较高，因此应选用起重能力较大的吊装设备。
初步选用一台300T履带吊作为主吊，一台130T履带吊作为副吊配合吊装作业。
从起吊高度、起吊重量等几个方面对起吊过程可靠性进行验算，确保整个吊装过程安全。
查得300t吊车的技术参数值，臂长在68m，作业半径在14m。
副吊车130t、作业半径10m。
1、主吊型号确定主吊最大起重量是吊装最重钢筋笼直立时，此时所有重量由主吊承担。
钢筋笼W=57.4（最大幅宽）+2.5（吊具）=59.9t根据钢筋笼及锁具重量，初步选定主吊采用300T履带吊，主要性能见下表300履带式起重机性能表300T履带吊在14m半径工作时，吊车最大起重量：P1=92.4*0.7=64.68t钢筋笼及吊具重量W=59.9tP1 ＞W，满足要求。
起吊过程中工作半径应不小于幅宽的一半，防止吊装过程触碰吊车臂。
主吊示意图选择计算主吊机垂直高度时，不仅要考虑主吊臂架最大仰角78°和钢筋笼的最大尺寸、重量，而且要考虑钢筋笼吊起后能旋转180°，且不碰撞主吊臂架，满足BC距离≥3.25m的条件，取4米。
附件：地下连续墙钢筋笼吊装及机械选用验算书XX 市轨道交通3号线工程土建施工项目（首批）XX 标段地下连续墙深度为32m 、29.3.2m 、24.2m ，其中最重钢筋笼长度为32.456m ，重量约为23.77T ，墙厚800mm ，钢筋笼厚度为680mm 。
本次验算按32.456m 最重钢筋笼进行计算，起吊机索具、吊钩、铁扁担按1.5T 计算，工字钢重7.38吨（2根）即钢筋笼重量G=23.77+1.5+7.38=32.65吨（含2根H 型钢及索具、吊钩、铁扁担重）。
1、吊具配备计算 （1）吊装扁担吊装扁担初选采用钢板焊接制作,其形状为矩形,在钢丝绳位置设置防止移动的固定装置，扁担的形状与各部位尺寸详见下图。
按照上图扁担受力的情况进行计算，焊接扁担的钢板可选择6mm 厚的钢板，高度为350mm,宽度150mm ，扁担的长度定为吊装钢筋笼最大宽度的80%，即6.0m ×0.8 = 4.8m,取L = 4.5m ，起重机的钢丝绳连接的吊点距扁担两端为全长的20%，即0.9m ，即可满足最大重量钢筋笼的吊装要求。
（2）吊筋采用A 28钢筋，查表知A 28钢筋的设计抗拉应力为：210N/mm 2，A 28钢筋抗拉力验算：钢筋笼最大重量：G ≈330KN ；四根吊筋，即每根承受：f=330/4=82.5KN ； 单根A 28钢筋容许拉力为：f 容=0.785x28x28x210/1000=129.242KN,f 容=129.242KN ＞ f=82.5KN ，故可满足吊装要求。
2、吊车配置型号钢筋笼主吊配置吊车：200T 履带吊车，吊车型号为：三一重工SCC2000型； 钢筋笼副吊配置吊车：100T 履带吊车，吊车型号为：三一重工SCC1000型。
吊重扁担梁受力简图吊车配置计算参数表序号项目计算参数备注1 钢筋笼长L 32.456mH型钢及索具、2 钢筋笼总重WT 32.65T吊钩、铁扁担重3 200T极限起重量P1 68.9T 49.5米臂杆4 200T允许起重量P2 68.9×0.7=48.235 100T吊车极限起重量 P3 46.8T 33米臂杆6 100T吊车允许起重量 P4 46.8×0.7=32.767 200T吊车承担最重钢筋笼重量WT1 32.65T8 100T吊车承担最重钢筋笼重量WT2 32.65×60%=19.59 T表中数据参照三一重工SCC1000型、三一重工SCC2000型吊装参数：三一重工SCC2000型吊装参数表100吨吊车三一重工SCC1000型吊装参数表3、吊车配置计算按最重钢筋笼重量计算：即WT=32.65T （含索具、铁扁担、吊钩及H 型钢重） 配置200T 履带吊作为主吊，100T 履带吊作为副吊，双机抬吊钢筋笼如:吊车抬吊方法示意图。
珠机场城际轨道交通工程拱北至横琴段地下连续墙钢筋笼吊装验算书编制：审核：批准：中交四航局珠机城际轨道交通拱北至横琴段三工区项目经理部2014年3月目录一、计算依据 (1)二、吊装参数 (1)2.1、钢筋笼吊点设置 (1)2.1.1、钢筋笼纵向吊点 (1)2.1.2、钢筋笼横向吊点 (1)2.2、履带吊选型 (2)2.3、扁担梁结构形式 (3)2.4、钢丝绳 (3)2.5、钢筋笼吊装细部结构 (4)2.5.1、吊攀 (4)2.5.2、A型吊点 (4)2.5.3、B型横担 (4)2.5、卸扣 (5)2.6、钢筋笼搁置扁担 (5)三、荷载 (6)四、吊装验算 (6)4.1、履带吊验算 (6)4.1.1、双机起吊两台履带吊受力分配验算 (6)4.1.2、履带吊主吊主臂长度验算 (10)4.2、起吊扁担梁验算 (11)4.2.1、扁担截面强度验算： (11)4.2.2、吊钩孔局部承压验算： (12)4.2.3、扁担梁抗剪强度验算 (12)4.2.4、横担梁的稳定性核算 (13)4.3、钢丝绳强度验算 (13)4.4、吊攀验算 (14)4.5、吊点验算 (15)4.5.1、吊点受拉验算 (15)4.5.2、吊点处焊缝抗剪强度计算 (15)4.6、横担验算 (15)4.7、卸扣验算 (16)4.8、钢筋笼搁置扁担 (16)4.8.1、搁置扁担截面强度验算 (17)4.8.2、搁置扁担抗剪强度验算 (17)4.9、地基承载力计算 (18)五、结论 (18)一、计算依据1、《珠海市区至珠海机场城际轨道交通工程拱北至横琴段金融岛站围护结构施工图》；2、《起重吊装常用数据手册》；3、《铁路桥梁钢结构设计规范》（TB 10002.2-2005 J461-2005）；4、《钢结构设计规范》（GB50017-2003）；5、《工程建设安装起重施工规范》HG20201-2000；6、《建筑施工手册》（第四版）；7、《路桥施工手册》。
地下连续钢筋笼吊装%1.工程简介我单位承建的天津市地下铁道二期工程2号线十四合同段津赤路车站位于卫国道与津赤路交叉口以东。
车站全长199.9m,车站围护结构采用地下连续墙。
标准段采用600mm厚地连墙，深度26.5米，端头井采用800mm 地连墙，深度29.5米。
地下连续墙采用钢筋碇结构，最重幅钢筋笼位于端头井（DT-1）,单幅钢筋笼重25.315吨，加之预埋件重量0.723吨，最重单幅钢筋总重为26.038吨。
由于单幅钢筋笼重量大，为保证钢筋笼吊装时的安全，特制定以下方案。
二、钢筋笼吊装施工1、吊点的布置钢筋笼吊装需采用20个吊环（吊环具体布置如图所示）。
每个吊环对衬焊接在钢筋笼纵向桁架筋上，吊环与纵向桁架主筋焊接，焊接时，采用单面焊或双面焊,焊缝长度分别不小于10倍的钢筋直径或5倍的钢筋直径。
吊环焊接位置周围2米范围内钢筋交叉点应100%焊接。
2、钢筋吊环选用计算吊环的设计应满足下列要求：1）吊环采用I级钢筋制作，严禁使用冷加工钢筋；2）每个吊环按2个截面计算；3）构件上设有4个吊环时，仅考虑3个吊环同时发挥作用。
A=9800G /n. 5bA一一个吊环的钢筋截面积mm2；G----构件重量，t；n--W环截面个数，2个吊环吋为4； 4个吊环吋为6；5 b抗拉强度，取370MPa9800--t（吨）换成N（牛顿）A=9800*26.038 / 6*370=114.94 mm2计算钢筋直径为：d= 12.10mm安全系数取1・8, d=12.10*1.8=21.78mm 取（|）25mm.经过以上计算，采用Q2354）25mm.钢筋能够满足钢筋笼吊装要求。
4、钢丝绳的选用计算最重钢筋笼加预埋件总重为26.038吨，吊装时，钢丝绳能承受的最大重量应加入吊环及其他构件约It,按27t计算。
计算公式如下：Fo^Il Smax式中：F o-所选用的钢丝绳破断拉力（KN）n---钢丝绳安全系数（取5）Smax钢丝绳最大工作静拉力（KN）考虑钢丝绳在工作时为4股共同作用经计算：n S max/4=5X27X9.8/4=330.75KN经查下表，直径28mm纤维芯钢丝绳最小破断拉力为F0=406.2KN oF o=4O6.2KN>330.75 KN因此选用直径为28mm的钢丝细以上型号选用为6X19S+Fc, 6X19S+IWR ,6X 19W+Fc, 6X19W+IWR钢丝绳。
地下连续墙钢筋笼吊装作业指导书一、作业背景地下连续墙结构在建筑工程中广泛应用，它具有承载能力强、受力均匀等优点。
地下连续墙的钢筋笼是其重要组成部分，其正确的吊装过程和方法，直接关系到地下连续墙的质量和施工进度。
本指导书主要针对地下连续墙钢筋笼的吊装作业进行详细的指导。
二、作业准备1.检查吊装设备的完好性和安全性，包括起重机、吊具、钢丝绳等；2.检查施工现场的平整度和稳定性，确保能够支撑吊装作业的重量和力量；3.确定吊装起重机的选型和数量，根据吊装钢筋笼的产量和重量来决定；4.组织施工人员进行技术交底和安全教育，确保每个人员都了解吊装作业的流程、操作规程和安全注意事项；5.准备好必要的安全设施，如安全帽、安全带、防护网等，确保吊装过程中的安全。
三、吊装计划和布置1.根据施工图纸和设计要求，确定吊装位置和高度，制定详细的吊装图纸和方案，并进行相关计算；2.根据地下连续墙的尺寸和形状，确定吊装时钢筋笼的摆放方向和位置；3.在施工现场设置好吊装区域的标识和标牌，确保施工人员了解吊装区域的边界和安全范围；4.在施工现场组织好吊装人员的作业区域和通道，确保吊装作业不受其他施工活动的干扰；5.安装起重机，并进行必要的调试和试运行，确保吊装设备正常工作。
四、吊装作业流程1.将地下连续墙钢筋笼运送到吊装区域的附近，并进行必要的检查和准备工作；2.安装好吊具，包括带有满足要求的吊钩和吊环等；3.将吊具与钢筋笼连接，确保连接牢固和安全，可以使用合适的连接器、绳索和链条等；4.在吊装前，对吊装设备进行检查和试运行，确保设备正常工作，并按照规定进行检修和维护；5.进行信号与指挥，确保吊装过程中各个环节的协调和顺利进行，必要时可以使用无线对讲机和手势等；6.进行钢筋笼的吊装，注意保持钢筋笼的稳定和平衡，防止发生倾倒和脱落等事故；7.将钢筋笼吊装到设计位置，确保其与地下连续墙的预留孔位和尺寸相符，避免产生不准确和偏差；8.进行必要的调整和修正，确保钢筋笼与地下连续墙的连接牢固和密合，可以采用吊具调整和人工调整等方法；9.完成吊装作业后，及时对吊装设备和吊具进行收拾和清理，确保施工现场的整洁和安全；10.对吊装作业进行记录和整理，包括吊装时间、吊装位置、吊装人员、吊装设备等信息，便于作业安全和质量的评估和监督。
笼吊装计算书一计算说明豫园站围护体系地下连续墙最大深度为29.5m，为节省施工时间并减少因分节制作带来的不利影响，故决定对钢筋笼采用一次吊装入槽。
在钢筋笼吊放时，拟采用两台大型起重设备，分别作为主吊、副吊，同时作业，先将钢筋笼水平吊起，再在空中通过吊索收放，使钢筋笼沿纵向保持竖直后，撤出副吊，利用主吊吊装钢筋笼入槽。
根据设计要求，拟沿钢筋笼纵向布置四道桁架筋，使得钢筋笼起吊时横向均匀受力，同时使纵向保持良好的抗弯刚度。
计算依据：《起重吊装常用数据手册》《建筑施工计算手册》《钢结构设计规范》（GB50017-2003）二吊装步骤钢筋笼吊装过程进，双机停置在钢筋笼的一侧的施工便道，主、副机双机抬吊，主机吊钩吊钢筋笼的顶部范围，副机吊钩起吊钢筋笼底部范围，主、副机均采用铁扁担穿滑轮组进行工作。
主、副吊机同时工作，使钢筋笼缓慢吊离地面，并逐渐改变笼子的角度使之垂直。
拆下副吊钢丝绳，由主机吊车将钢筋笼移到已挖好槽段处，对准槽段中心按设计要求槽段位置缓慢入槽，并控制其标高。
钢筋笼放置到设计标高后，利用钢板制作的铁扁担搁置在导墙上。
三吊点布置1）钢筋笼横向吊点布置：按钢筋笼宽度L，布置4道；2）钢筋笼纵向吊点布置：按钢筋笼长度方向，布置7道，主吊吊机设四点，副吊吊机设五点。
具体布置参见附图。
四设备选用1）主吊选用：QYU型100t履带式起重机，主臂长度17m~63.0m，主要性能见下表：工作半径R（m）有效起重量Q（t）提升高度H（m）角度（度）12.9 75.0 64 8014 69.5 64 7816 57.7 63.5 7718 48.9 63 752）副吊选用：QYU型50t履带式起重机，主臂长度54.85m，主要性能见下表：工作半径R（m）负载Q（t）提升高度H（m）角度（度）12 43.5 56 7914 40.3 55 7716 35.8 55 7518 34.3 54 73序号名称型号数量备注1 主吊铁扁担2套2 副吊铁扁担2套3 钢丝绳约200米4 滑轮8个5 卸扣30只6 扳手若干五双机抬吊系数K验算按标准幅6m，笼长29.5m进行验算。

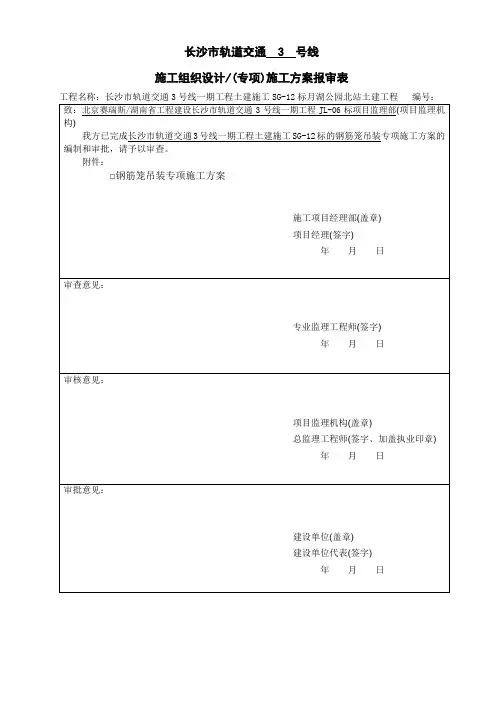

长沙市轨道交通 3 号线施工组织设计/(专项)施工方案报审表工程名称：长沙市轨道交通3号线一期工程土建施工SG-12标月湖公园北站土建工程编号：致：北京赛瑞斯/湖南省工程建设长沙市轨道交通3号线一期工程JL-06标项目监理部(项目监理机构)我方已完成长沙市轨道交通3号线一期工程土建施工SG-12标的钢筋笼吊装专项施工方案的编制和审批，请予以审查。
附件：□钢筋笼吊装专项施工方案施工项目经理部(盖章)项目经理(签字)年月日审查意见：专业监理工程师(签字)年月日审核意见：项目监理机构(盖章)总监理工程师(签字、加盖执业印章)年月日审批意见：建设单位(盖章)建设单位代表(签字)年月日长沙市轨道交通3号线一期工程土建施工项目SG-12标段地下连续墙钢筋笼起重吊装安全专项方案编制：日期：审核：日期：审批：日期：长沙市政中铁一局长沙市轨道交通3号线一期工程12标联合体项目经理部2015年8月27日目录1、编制依据 (2)2、工程概况 (2)3、施工计划 (3)3.1施工进度计划 (3)4、施工工艺技术 (4)4.1 技术参数 (4)4.2 起重吊装工艺流程 (5)4.3起吊前的准备工作 (5)4.4起重吊装施工方法 (6)4.5起重吊装技术措施 (8)5、施工安全保证措施 (8)5.1 安全技术交底 (8)5.2 起重作业安全操作规程 (9)5.3 钢筋笼吊装重要危险因素及对策措施 (10)5.4 吊装安全防范措施 (12)6、劳动力计划 (16)7、计算书及相关图纸 (16)7.1计算模型 (16)7.2吊机选型 (17)7.3月湖公园北站地下连续墙钢筋笼起重吊装施工吊车选型验算 (19)7.4钢筋笼吊点计算 (21)7.5钢丝绳强度验算 (23)7.6主、副吊扁担验算 (25)7.7吊筋强度验算 (28)7.8卡环容许验算 (28)7.9结论 (29)地下连续墙钢筋笼起重吊装安全专项施工方案1、编制依据1.1国家、湖南省及长沙市建设、城市管理、环境保护、安全生产、劳动等现行有关施工政策、法令、法规和本企业的规章制度；1.2 长沙市轨道交通三号线一期工程12标土建施工图设计；1.3 长沙市轨道交通三号线土建12标施工组织设计；1.4《建筑施工企业安全生产管理规范》（GB5065-2011）；1.5《城市轨道交通地下工程建设风险管理规范》(GB50652-2011)；1.6《建筑施工起重吊装工程安全技术规范》JGJ276-2012备案号J1354-2012；1.7 本企业在北京、广州、深圳、杭州、南京、成都、南宁等地铁施工中累积的经验及地铁施工的研究成果和技术储备。

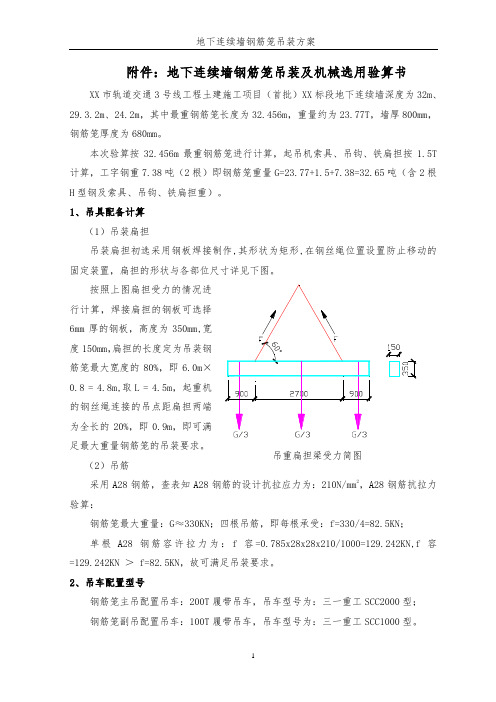

附件：地下连续墙钢筋笼吊装及机械选用验算书XX 市轨道交通3号线工程土建施工项目（首批）XX 标段地下连续墙深度为32m 、29.3.2m 、24.2m ，其中最重钢筋笼长度为32.456m ，重量约为23.77T ，墙厚800mm ，钢筋笼厚度为680mm 。
本次验算按32.456m 最重钢筋笼进行计算，起吊机索具、吊钩、铁扁担按1.5T 计算，工字钢重7.38吨（2根）即钢筋笼重量G=23.77+1.5+7.38=32.65吨（含2根H 型钢及索具、吊钩、铁扁担重）。
1、吊具配备计算 （1）吊装扁担吊装扁担初选采用钢板焊接制作,其形状为矩形,在钢丝绳位置设置防止移动的固定装置，扁担的形状与各部位尺寸详见下图。
按照上图扁担受力的情况进行计算，焊接扁担的钢板可选择6mm 厚的钢板，高度为350mm,宽度150mm ，扁担的长度定为吊装钢筋笼最大宽度的80%，即6.0m ×0.8 = 4.8m,取L = 4.5m ，起重机的钢丝绳连接的吊点距扁担两端为全长的20%，即0.9m ，即可满足最大重量钢筋笼的吊装要求。
（2）吊筋采用A 28钢筋，查表知A 28钢筋的设计抗拉应力为：210N/mm 2，A 28钢筋抗拉力验算：钢筋笼最大重量：G ≈330KN ；四根吊筋，即每根承受：f=330/4=82.5KN ； 单根A 28钢筋容许拉力为：f 容=0.785x28x28x210/1000=129.242KN,f 容=129.242KN ＞ f=82.5KN ，故可满足吊装要求。
2、吊车配置型号钢筋笼主吊配置吊车：200T 履带吊车，吊车型号为：三一重工SCC2000型； 钢筋笼副吊配置吊车：100T 履带吊车，吊车型号为：三一重工SCC1000型。
吊重扁担梁受力简图吊车配置计算参数表序号项目计算参数备注1 钢筋笼长L 32.456mH型钢及索具、2 钢筋笼总重WT 32.65T吊钩、铁扁担重3 200T极限起重量P1 68.9T 49.5米臂杆4 200T允许起重量P2 68.9×0.7=48.235 100T吊车极限起重量 P3 46.8T 33米臂杆6 100T吊车允许起重量 P4 46.8×0.7=32.767 200T吊车承担最重钢筋笼重量WT1 32.65T8 100T吊车承担最重钢筋笼重量WT2 32.65×60%=19.59 T表中数据参照三一重工SCC1000型、三一重工SCC2000型吊装参数：三一重工SCC2000型吊装参数表100吨吊车三一重工SCC1000型吊装参数表3、吊车配置计算按最重钢筋笼重量计算：即WT=32.65T （含索具、铁扁担、吊钩及H 型钢重） 配置200T 履带吊作为主吊，100T 履带吊作为副吊，双机抬吊钢筋笼如:吊车抬吊方法示意图。
主要计算如下：32.46m5000①200吨吊车（三一重工）A：吊车不行走状况下吊装钢筋笼主吊机垂直高度H确定选择计算主吊机垂直高度时，不仅要考虑主吊臂架最大仰角75°和最大尺寸、重量的钢筋笼为标准，而且要考虑钢筋笼吊起后能旋转180°，不碰撞主吊臂架（见图），故要满足BC距离大于3.5m的条件。
由于加工制作的吊具尺寸为h1=2.34m，h0=0.35m，因此：AC=BC·tg75°=13.06m（BC=3.5m）h2=AC-h1-b-h0=13.06-2.34-2.0-0.35=8.37m故 H=h2+h1+h3+h4+h0=8.37+2.34+32.456+0.5+0.35=44.02mb—起重滑轮组定滑轮到吊钩中心距离，取2mh0—起吊扁担净高h1—扁担吊索钢丝绳高度h2—钢筋笼吊索高度h3—起吊时钢筋笼距地面高度1、主吊机起重臂长度LL=（H＋b－C）/sina=（44.02＋2－2）/sin75°=45.57（m）C为起重臂下轴距地面的高度2 m根据100t或200t履带吊车技术性能表，查对符合起重量超过32.65t，起吊高度超过44.02 m，臂长大于45.57m的履带吊车。
200t履带吊安装49.5m的臂架，半径12m，起吊重量68.9t，仰角75°时，有效高度47.81m，可以满足现场安全吊装的需要，故主吊选择200t履带吊车，副吊选100T履带吊。
200T履带吊车臂杆49.5米，当臂杆起到75°时最大起重量：P1=68.9T；钢筋笼总重量为WT1=32.65TP1>WT1，满足要求。
B：吊车行走状况下吊装钢筋笼200T吊车允许起重量： P2=68.9×0.7=48.23T钢筋笼总重量 WT1=32.65TP2>WT1，满足要求。
②100T吊车（三一重工）A:吊车不行走状况下吊装钢筋笼100T履带吊车臂杆接33米，其最大起重量：P3=46.8T；100T吊车承受最大的钢筋笼重量：WT2= WT1×60％=19.59TP3> WT2,满足要求。
B：吊车行走状况下吊装钢筋笼100T吊车允许起重量： P4=46.8×0.7=32.76TP4>WT2(注：100T吊车作为副吊，在起吊钢筋笼过程中所承担最大的重量为钢筋笼重量的60﹪)4、吊点计算1)、钢筋笼纵向吊点验算如果吊点位置计算不准确，对钢筋笼会产生较大挠曲变形，使焊缝开裂，整体结构散架，无法起吊；因此吊点位置的确定是吊装过程的一个关键步骤，根据弯矩平衡定律，正负弯矩相等时所受弯矩变形最小的原理，计算如下（如图）。
钢筋笼纵向弯矩图+M=-M其中：+M=1/2qL21q—均布载荷-M=1/8 qL22－1/2 qL21M—弯矩故： L2=2√2 L1又： 2 L1+3 L2=32.456L1=32.456／（2+6√2）=3.09mL2=2√2 L1=8.74m因此选取B、C、D、E四点起吊时弯矩最小，在起吊过程中，B、C为主吊位置，E、F为副吊位置，2）、钢筋笼横向吊点验算根据弯矩平衡原理，正负弯矩相等是所受弯矩变形影响最小的原理，钢筋笼横向受力弯矩图如下：钢筋横向弯矩图+M=-M其中：+M=1/2qL21q—均布载荷-M=1/8 qL22－1/2 qL21M—弯矩故： L2=2√2 L1又： 2 L1+L2=6L1=6／（2+2√2）=1.25mL2=2√2 L1=3.5m根据本工程钢筋笼主筋分布，横向吊点位置为1.25m+3m+1.25m。
钢筋笼吊点采用A28圆钢，共设8个吊点。
5、钢丝绳受力计算钢丝绳规格：吊装钢筋笼的钢丝绳，使用6×37+1的钢丝绳，公称抗拉强度1700MPa。
换算系数：a=0.82；钢丝绳安全系数：K=6 （起重吊装数据手册）钢丝绳允许拉力：[Fg]=a×Fg/K；钢丝绳受力计算：P=Q/（n×cosα）1）、主吊机扁担上部（吊钩与铁扁担之间）钢丝绳验算。
钢丝绳在钢筋笼竖立起来时受力最大。
钢丝绳直径47.5mm，查表知钢丝绳破断拉力总和：Fg=1430KN吊重：G总 =G笼+G吊=31.5t +1.5t =32.65t=326.5KN钢丝绳允许拉力：[Fg]=a×Fg/K=0,82×1430/6=195.4KN钢丝绳受力计算：P=Q/（n×cosα）=326.5/（2×cos30）=188.5KN钢丝绳直径47.5mm时：[Fg]=195.4KN＞ P=188.5KN，满足要求。
PP32.5mm钢丝绳163.25kN163.25kN326.5kN2）、主吊扁担下部（铁扁担与钢筋之间）钢丝绳验算。
钢丝绳在钢筋笼竖立起来时受力最大，钢丝绳直径32.5mm ，查表知钢丝绳破断 拉力总和：Fg=666.5KN 吊重：G 总 =G 笼=31.5t=315KN 钢丝绳允许拉力：[Fg]=a × Fg/K=0,82×666.5/6=91.08KN钢丝绳受力计算：P=Q/（n ×cos α）=315/（4×cos0） =78.75KN钢丝绳直径32.5mm 时：[Fg]=91.08KN ＞P=78.75KN ， 满足要求。
3）、副吊机扁担上部（吊钩与铁扁担之间）钢丝绳验算。
钢丝绳直径39mm ，查表知钢丝绳破断拉力总和：Fg=959.5KN 吊重：G 总 =（G 笼×60％+G 吊）=（18.9 +1.5t ）= 20.4t=204KN 钢丝绳允许拉力：[Fg]=a ×Fg/K=0.82×959.5/6=131.13KN 钢丝绳受力计算：P=Q/（n ×cos α）=204/（2×cos30）=117.77KN 钢丝绳直径39mm 时：[Fg]=131.13KN ＞ P=117.77KN ， 满足要求。
4）、副吊扁担下部（铁扁担与钢筋之间）钢丝绳验算。
因钢丝绳与铅垂线夹角为0°时钢丝绳受力最大，所以按最大受力计算；钢丝绳 直径32.5mm ，查表知钢丝绳破断拉力总和：Fg=666.5KN吊重：G 总 =G 笼×60％=31.5t ×60％=18.9t=189KN 钢丝绳允许拉力：[Fg]=a×Fg/K=0,82×666.5/6=91.08KN钢丝绳受力计算：P=Q/（n ×cos α）=189/（4×cos0）=47.25KN钢丝绳直径32.5mm 时：[Fg]=91.08KN ＞P=47.25KN ，满足要求。
P P39mm钢丝绳102kN102kN副吊204kN扁担G总=326.5KN G吊=15KNG笼=315KN32.5mm钢丝绳32.5mm钢丝绳扁担G总=204KN G吊=15KNG笼=189KN32.5mm钢丝绳32.5mm钢丝绳6×37+1钢丝绳破断拉力总和直径钢丝绳的抗拉强度/MPa钢丝绳/mm 钢丝/mm1400 1550 1700 1850 2000钢丝破断拉力总和/kN8.7 0.4 39.00 43.20 47.30 51.50 55.70 11.O 0.5 60.00 67.50 74.00 80.60 87.10 13.O 0.6 87.80 97.20 106.50 116.00 125.00 15.O 0.7 119.50 132.00 145.00 157.50 170.50 17.5 0.8 156.00 172.50 189.50 206.00 223.00 19.5 0.9 197.50 218.50 239.50 261.00 282.00 21.5 1.O 243.50 270.00 296.00 322.00 348.50 24.O 1.1 295.00 326.50 358.00 390.00 421.50 26.O 1.2 351.00 388.50 426.50 464.00 501.50 28.O 1.3 412.00 456.50 500.50 544.50 589.00 30.O 1.4 478.00 529.00 580.50 631.50 683.00 32.5 1.5 548.50 607.50 666.50 725.00 784.00 34.5 1.6 624.50 691.50 758.00 825.00 892.00 36.5 1.7 705.00 780.50 856.00 931.50 1005.00 39.O 1.8 790.00 875.00 959.50 1040.00 1125.00 43.O 2.O 975.50 1080.0 1185.0 1285.00 1390.00 47.5 2.2 1180.00 1305.0 1430.0 1560.00 —52.O 2.4 1405.00 1555.0 1705.0 1855.00 —56.O 2.6 1645.00 1825.0 2000.0 2175.00 —6、吊点钢筋验算吊点采用A28圆钢，在最不利的情况下，是钢筋笼全部竖直后，下放至槽段内剩下最后四个吊点的时候，此时主吊最上面的四个吊点承受整幅钢筋笼的重量，计算如下：查表知A28HPB钢筋的设计抗拉应力为：210N/mm2,每根A28圆钢所能承受的抗拉计算：f容=0.785x28x28x210/1000=129.24KN，在此阶段A28圆钢4个点承受整幅钢筋笼的重量，即吊点钢筋承受12.92×4=51.68T＞32.65T，满足起吊安全要求。
