地连墙钢筋笼吊装专项方案一、前期准备工作1.安全评估：施工前应进行全面的安全评估，确定吊装过程中可能存在的危险因素，并采取相关措施加以防范和控制。
2.物料准备：准备好吊装所需的主机、起重设备、吊具等工具和材料，并确保其良好的工作状态和质量。
3.作业空间准备：清理吊装作业区域，确保没有堵塞物和其他障碍物，并划定安全操作区域。
4.人员准备：确保吊装操作人员经过专业培训，并熟悉相关操作规程。
二、吊装方案制定1.确定吊装方式：根据地连墙钢筋笼的构造和重量，确定适合的吊装方式，如起重机吊装、塔吊吊装或手动吊装等。
2.确定吊装点：根据地连墙钢筋笼的结构特点和施工要求，确定合适的吊装点，确保钢筋笼在吊装过程中保持平衡和稳定。
3.确定吊装顺序：根据施工进度和钢筋笼的位置，确定吊装的顺序，使施工过程高效有序，并减少重复搬运的次数。
三、吊装操作流程1.吊装前的检查：-检查起重设备的安全性能和负载能力，确保符合吊装要求。
-检查吊具的完整性和使用状态，确保满足吊装的需要。
-检查吊装点的固定情况和承重能力，确保吊装安全。
2.吊装过程：-严格按照安全操作规程进行吊装，确保固定钢筋笼的吊装安全和顺利进行。
-用吊具将钢筋笼悬吊到指定位置，保持吊装过程中的平衡和稳定。
-用专用工具将钢筋笼固定在满足施工要求的位置，确保连接墙的稳定性和安全性。
-在吊装过程中及时进行检查和调整，确保吊装的质量和安全。
四、安全措施1.周密的计划：事先制定吊装方案，并在吊装前进行全面的安全评估，明确吊装的具体步骤和注意事项。
2.严格的操作规程：严格按照安全操作规程进行吊装操作，不得擅自修改或忽视操作规程。
3.安全防护措施：吊装过程中，应配备必要的安全防护措施，如安全帽、安全网、警示标识等。
4.检查和维护：定期对起重设备和吊具进行检查和维护，确保其良好的工作状态和使用性能。
以上是地连墙钢筋笼吊装专项方案的主要内容，根据具体的施工情况和要求，还需结合实际情况进行调整和完善。
地连墙钢筋笼吊装技术方案地连墙钢筋笼是在地下连续墙的基础上，通过悬挂吊装的方式将钢筋笼安装到指定位置，是土木工程中常用的加固手段之一、在实施地连墙钢筋笼吊装技术方案时，需要考虑多个因素，包括吊装设备的选择、吊装过程的控制、安全措施的实施等。
首先，选择适当的吊装设备是关键。
根据吊装的具体情况，可以选择塔式起重机、履带式起重机或是吊车等。
在选择吊装设备时，需要考虑到地坪承载能力、吊装高度、工程场地情况等。
同时，还需要对吊装设备进行检查和保养，确保其在吊装过程中的正常运行。
其次，制定合理的吊装方案。
吊装方案应包括吊装工艺流程、吊装具体步骤、吊装过程中的控制要点等。
吊装方案应与地连墙的施工方案相衔接，确保吊装过程的顺利进行。
在制定吊装方案时，需要充分考虑到吊装设备的能力、场地情况、安全要求等因素。
在实施吊装过程中，需要注意以下几个方面的控制：1.吊装高度的控制。
根据地连墙的设计要求，确定吊装高度，并采取相应措施确保吊装高度的准确性。
可以采用无线遥控、自动控制或是专业信号人进行指挥，确保吊装高度的控制在可控范围内。
2.吊装速度的控制。
吊装速度应适中，避免过快或过慢引起的不良影响。
可以通过调整吊装设备的工作状态、控制操作人员的技术水平等方面来控制吊装速度。
3.吊装位置的控制。
根据设计要求和实际情况，确定吊装位置，并采取相应措施确保吊装位置的准确性。
可以通过使用吊装绳索、检测仪器等来实时监控吊装位置。
在地连墙钢筋笼吊装过程中，还需要注意一些安全措施的实施，以确保吊装过程的安全性：1.编制详细的施工方案和操作规程。
在施工前，要充分考虑各种因素，制定合理的施工方案和操作规程，并向施工人员进行详细的培训和指导。
2.使用符合规定要求的吊装设备。
吊装设备应符合国家相关标准，经过合格检验，并由经验丰富的操作人员操作。
3.进行必要的安全防护措施。
在吊装区域周围设置防护栏杆，避免人员误入；同时，对吊装设备和吊装绳索进行定期检查，确保其安全可靠。
地连墙钢筋笼吊装方案地连墙是一种常见的护岸结构，用于保护河岸不受水流侵蚀。
由于其结构较为复杂，钢筋笼作为地连墙的主体材料之一，在施工过程中的吊装方案十分关键。
一、方案设计1.确定起吊点：根据地连墙的布置和需要起吊的钢筋笼数量，选择合适的起吊点。
起吊点应远离人员和设备，确保吊装安全。
2.选择吊装机具：钢筋笼的吊装可采用起重机、塔吊或者移动式起重机等吊装机具。
根据工地条件、地连墙的高度和施工时间等因素选择合适的吊装机具。
3.准备起吊设备：根据实际需要，准备好吊装所需的吊钩、尼龙丝绳、吊索等吊装设备。
吊装设备应符合国家标准，并经过检查和试验合格。
4.制定施工方案：根据地连墙的具体情况，制定合理的吊装方案。
方案应包括各个吊装点的确定、起吊过程中的控制措施、安全防护等内容。
5.编制施工图纸：根据吊装方案，编制施工图纸。
图纸应包括吊装器械的布置、吊装过程中的安全防护和作业人员的安全措施等内容。
二、施工步骤1.检查吊装设备：在施工前，对吊装设备进行检查和试验。
确保设备完好，吊装绳索无断裂和磨损等情况。
2.安装起吊点：根据施工图纸，在地连墙上安装起吊点。
起吊点应固定牢靠，能够承受起吊过程中的重量和冲击力。
3.安装吊钩：根据起吊点的位置和吊装设备的类型，安装吊钩。
吊钩应固定在起吊点上，确保安全可靠。
4.挂起钢筋笼：将钢筋笼依次挂起。
在挂起过程中，要注意控制吊装速度，保持稳定。
并根据实际情况，进行盘卷、悬挂或者固定等操作。
5.调整钢筋笼位置：将挂起钢筋笼逐渐调整到指定位置。
在调整过程中，应根据吊装方案，进行调整和控制。
6.固定钢筋笼：将挂起的钢筋笼按照设计要求进行固定。
固定方式可以使用螺栓、焊接或者其他固定装置等。
7.检查施工质量：完成吊装后，对钢筋笼进行检查，确保其固定牢靠、位置准确。
并进行必要的修正和调整。
8.拆除吊装设备：完成吊装和固定后，拆除吊装设备。
拆除过程中，要注意以安全为前提，并确保设备不会对其他人员和设备造成伤害。
地下连续墙钢筋笼吊装方案早晨的阳光透过窗帘的缝隙，洒在我的笔记本上，思绪随着键盘的敲击声渐渐流淌。
想起这十年来的方案写作，仿佛一幅幅画面在眼前浮现。
今天，就让我以“地下连续墙钢筋笼吊装方案”为题，为大家展现一场技术与智慧的盛宴。
一、工程概况我们得了解这个工程的具体情况。
这是一座位于繁华都市的地标性建筑，地下连续墙作为其基础，发挥着至关重要的作用。
钢筋笼吊装作为施工过程中的关键环节，直接影响到整个工程的进度和质量。
二、吊装前的准备1.施工现场布置：在施工现场，我们要合理规划钢筋笼堆放区、吊车行驶路线和作业平台，确保吊装过程的顺利进行。
2.钢筋笼制作：严格按照设计图纸和规范要求，制作出合格的钢筋笼。
在制作过程中，要注意焊接质量，确保钢筋笼的整体稳定性。
3.吊车选型：根据钢筋笼的重量和吊装高度，选用合适的吊车。
同时，要对吊车进行严格检查，确保其安全性能。
4.人员培训：对现场施工人员进行吊装操作培训，确保他们熟悉吊装流程和注意事项。
三、吊装过程1.钢筋笼翻身：在吊车就位后，先将钢筋笼从堆放区翻身至作业平台。
这个过程要平稳、缓慢，避免钢筋笼受损。
2.吊装就位：将钢筋笼用吊车吊起，缓慢移至预定位置。
在吊装过程中，要随时调整钢筋笼的方向，确保其准确就位。
3.固定焊接：在钢筋笼就位后，立即进行固定焊接，防止钢筋笼在施工过程中移位。
4.检查验收：焊接完成后，对钢筋笼的焊接质量进行检查，确保符合规范要求。
同时，对整个吊装过程进行验收，确保安全、顺利进行。
四、注意事项1.吊装过程中，要密切关注吊车和钢筋笼的状态，一旦发现异常，立即停止作业，查明原因。
2.在吊装过程中，要保证施工现场的清洁，避免钢筋笼受到污染。
3.吊装作业要避开恶劣天气，确保安全。
4.施工人员要严格遵守操作规程，确保吊装过程顺利进行。
五、施工心得我想说的是，方案写作并非一蹴而就，它需要我们不断积累经验，不断学习新知识，才能更好地为施工现场提供技术支持。
地下连续墙施工钢筋笼吊装方案1.钢筋笼尺寸和制作：首先，需要根据设计要求确定钢筋笼的尺寸和数量。
然后，在工地现场设置一个临时的钢筋加工区域，使用专业的机械将钢筋按照设计要求进行加工和焊接，制作成合适尺寸的钢筋笼。
2.吊装设备选择：钢筋笼的吊装需要使用到适当的设备。
在选择吊装设备时，需要考虑到地下连续墙工地的实际情况以及钢筋笼的重量和尺寸。
常用的吊装设备包括塔吊、起重机和吊车等。
在选择吊装设备时，要确保其承载能力和稳定性满足要求。
3.钢筋笼吊装前的准备工作：在进行钢筋笼吊装前，必须先进行准备工作。
首先，根据设计图纸和标志在施工现场确定好吊装点和吊装高度。
然后，在吊装点周围清理好施工区域，确保没有障碍物影响吊装操作。
同时，还需检查吊装设备的安全性能，确保设备完好，并进行试吊操作，确保吊装的稳定性。
4.钢筋笼吊装操作步骤：钢筋笼吊装操作分为上吊、起吊和放置三个步骤。
具体操作如下：a.上吊：将吊装设备定位到吊装点上方，将吊装器具或吊索连接到钢筋笼的合适位置。
吊装器具可以是吊钩、钢丝绳或者吊索。
根据设计要求和钢筋笼的尺寸，选择适当的吊装器具。
b.起吊：逐渐举起吊装设备，将钢筋笼从地面抬升到设计要求的高度。
在起吊过程中，需要保持钢筋笼的平衡，避免晃动和碰撞。
c.放置：当钢筋笼达到合适的高度后，将其缓慢放置到施工现场的预定位置。
在放置过程中，要注意避免与周围结构或设备发生碰撞，并确保钢筋笼的稳定性。
5.吊装安全注意事项：在进行钢筋笼吊装时，需要注意以下安全事项：a.检查吊装设备的安全性能，确保设备完好，能够承受钢筋笼的重量。
b.在吊装前清理施工现场，确保吊装操作区域没有障碍物。
c.吊装前进行试吊操作，确保吊装的稳定性。
d.在吊装过程中，严禁站在钢筋笼下方或吊装设备下方。
e.钢筋笼吊装完成后，及时检查吊装器具的连接情况，确保吊装器具的稳固性。
总结：地下连续墙施工钢筋笼的吊装是一项重要而复杂的工序，需要认真进行吊装方案的制定和实施。
地连墙钢筋笼吊装方案详细1.前期准备：(1)制定安全技术措施和方案，明确吊装顺序和方法。
(2)确认设备和工具的可靠性，并按照施工要求进行检修和保养。
(3)组织吊装人员进行相关培训，确保其具备吊装操作的技能和知识。
(4)检查吊装现场的地基情况，确保能够承受吊装设备和钢筋笼的重量。
2.施工图纸：根据设计要求，准备地连墙钢筋笼的施工图纸，包括尺寸、重量、吊装点等信息，以供施工执行。
3.吊装设备：选择适当的吊装设备，如塔吊、起重机、履带吊等，并确保其工作安全可靠。
4.吊装方案和顺序：(1)根据施工图纸确定吊装点的位置和数量，通常是在墙体的上部和两侧预留吊环或吊孔。
(2)根据吊装设备的起重能力，确定合理的吊装顺序，一般是从上部开始，逐层向下进行。
5.吊装过程：(1)在吊装前，进行工地现场检查，确认周围没有人员和障碍物。
(2)将钢筋笼从堆放区域移动到吊装位置，确保平稳和安全。
(3)根据吊装方案，使用合适的吊装设备，将钢筋笼吊起并定位在设计要求的位置。
(4)吊装过程中，要注意保持平稳，避免碰撞和摆动，以免损坏周围设施和人员安全。
(5)吊装完成后，对吊装设备和钢筋笼进行检查，确保没有松动和损坏。
6.安全措施：(1)在吊装过程中，严禁人员在吊装区域内停留或操作，以免发生意外伤害。
(2)设立吊装作业区域，并在明显位置设置相关警示标志。
(3)严格按照吊装设备的额定载荷进行操作，确保吊装安全。
(4)在吊装操作过程中，要保持与吊装人员的通信畅通，及时进行交流和指挥。
7.质量验收：吊装完成后，对钢筋笼进行质量验收，包括尺寸、水平度、连接件的牢固性等，确保达到设计要求。
总结：地连墙钢筋笼的吊装是施工过程中一个重要的环节，需要制定详细的吊装方案和安全措施，严格按照规范进行操作，确保吊装的安全和质量。
吊装过程中要加强沟通和协调，保持吊装设备和钢筋笼的稳定，以确保施工进度和工程质量。
地连墙钢筋笼吊装方案分解地连墙钢筋笼是在地下工程中常见的一种钢筋加固结构，主要用于加强地基和墙体的承载能力。
在进行地连墙钢筋笼的吊装时，需要考虑多种因素，如吊装设备选择、安全措施、施工工序等。
下面是地连墙钢筋笼吊装方案的详细分解。
一、吊装设备选择：1.用于地连墙钢筋笼吊装的主要设备有起重机、吊车、液压起重机等，选择设备要考虑钢筋笼的重量、尺寸和工地条件等因素。
2.起重机更适合用于吊装大型的地连墙钢筋笼，能够实现灵活的操作和高效的吊装作业；吊车适用于较小型的地连墙钢筋笼，能够提供稳定的起重和转运能力。
二、安全措施：1.在进行地连墙钢筋笼吊装前，需要对吊装现场进行检查和评估，确保施工场地没有明显的障碍物或不稳定的地面。
2.确保吊装设备的安全性能和操作人员的工作状态，包括对起重机、吊车等设备的维护保养和操作人员的专业培训。
3.在施工现场设置符合安全标准的警示标识，并指派专人负责现场指挥和监督。
三、施工工序：1.准备工作：检查地连墙钢筋笼的尺寸规格和质量要求，确保施工质量和安全性；测量吊装点的位置和高度，确定吊装方案。
2.装配工序：按照设计要求，将地连墙钢筋笼的组装件进行装配，包括连接钢筋笼的焊接、固定件的安装等。
3.吊装工序：通过起重机或吊车等设备将地连墙钢筋笼吊装到指定位置，以实现合理布局和有效加固。
4.定位工序：在将地连墙钢筋笼吊装到位后，使用水平仪等工具进行调整，确保地连墙钢筋笼的垂直度和水平度达到要求。
5.固定工序：根据设计要求，在吊装完毕后对地连墙钢筋笼进行固定，通常采用膨胀螺栓、焊接等方式进行固定。
四、施工注意事项：1.吊装过程中，要保持地连墙钢筋笼的平稳和垂直，避免晃动和倾斜，以免造成安全事故和质量问题。
2.吊装现场应设立相应的安全防护措施，避免行人或其他施工工人进入吊装区域，确保工作人员的安全。
3.钢筋笼的吊装应在天气条件良好的情况下进行，避免在恶劣的天气条件下进行吊装作业。
4.吊装过程中，应有专人指挥和监督，并采用无线通信设备，确保吊装操作的有效性和及时性。

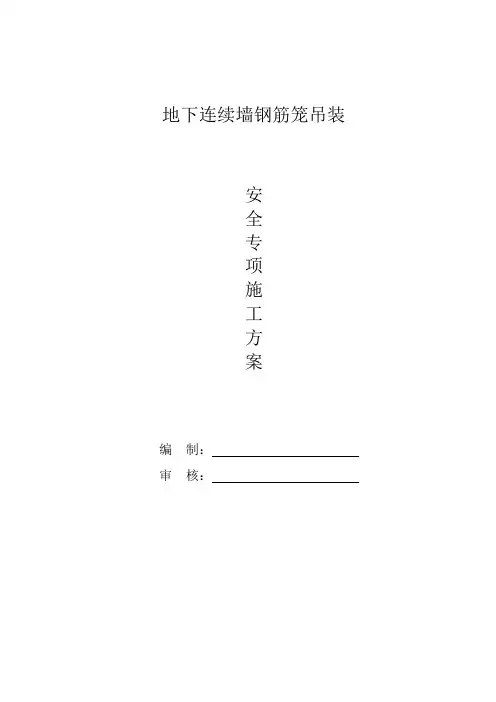

地下连续墙钢筋笼起重吊装(专项)施工方案(专家评定论证通
过)
1. 项目背景
地下连续墙是在地下工程中常见的一种支撑结构，起到支护和分隔的作用。
在地下连续墙的施工过程中，钢筋笼的起重吊装是一个关键环节，直接关系到工程质量和进度。
为确保施工顺利进行，需要设计合理的施工方案，经专家评定论证通过后方可实施。
2. 施工方案流程
2.1 钢筋笼预制
2.1.1 材料准备
在进行钢筋笼的预制前，需要准备好钢筋、焊条等材料，并按设计要求进行质量检查。
2.1.2 钢筋加工
将钢筋按照设计要求进行加工和焊接，确保钢筋笼的尺寸和强度符合要求。
2.1.3 质量检验
对预制好的钢筋笼进行质量检验，确保各项指标符合设计要求。
2.2 起重吊装
2.2.1 设备准备
提前准备好起重机、吊具等吊装设备，在施工现场进行验收和调试。
2.2.2 安全措施
在进行吊装作业前，需要确保施工现场周围的安全措施已经到位，避免发生意外事故。
2.2.3 吊装操作
按照设计方案和施工图纸要求，进行钢筋笼的吊装作业，确保吊装过程稳定顺利。
3. 施工方案优势
•通过专家评定论证，确保施工方案的科学性和可行性。
•细致的流程设计和严格的质量控制，保障钢筋笼的质量。
•合理的安全措施和规范的操作流程，降低工程风险。
4. 结语
地下连续墙钢筋笼起重吊装是地下工程中一个至关重要的环节，施工方案的制定和实施对工程质量和安全有着直接影响。
经过专家评定论证通过的施工方案，能够保障工程的顺利进行，提高工程的质量和效率。
基坑围护工程地连墙钢筋笼吊装专项施工方案一、项目概述基坑围护工程是土木工程的一项重要工作，其目的是为了防止基坑土体塌方和洪水等自然灾害对基坑内部的影响，保证施工安全和工程质量。
基坑围护工程地连墙钢筋笼是基坑围护的重要组成部分，其承受着地压力和水压力的作用，并与土体发生相互作用。
二、施工前准备1.制定施工方案：根据工程设计，制定地连墙钢筋笼吊装专项施工方案，明确吊装方案、吊点位置、吊装机械及设备、安全措施等。
2.准备材料和设备：准备好所需的钢筋、蓝色保护膜、钢筋筐、链条、吊具等材料和设备。
3.组织人员：组织施工人员，包括吊装工、监理工、安全员等，进行专项培训，确保施工人员具备相关技术和安全知识。
4.安全措施：制定完善的安全措施，包括设置防护栏杆、安装警示标志、备足个人防护用品等。
三、施工工艺及措施1.钢筋笼制作：根据设计图纸和规格要求，将钢筋按要求弯曲、剪切等加工，制作成笼状结构，并用钢线绑扎好。
2.钢筋笼蓝色保护膜处理：为了保护钢筋笼不被地下水腐蚀，需要对钢筋笼进行蓝色保护膜处理，保证其耐久性和使用寿命。
3.吊装准备：使用起重机械将钢筋笼吊装到预定位置，按照设计要求进行定位，确保吊装位置准确。
4.吊装过程控制：吊装过程中要注意控制吊装速度和力度，使钢筋笼平稳垂直降落至预定位置。
5.检查和验收：吊装完毕后，对吊装的钢筋笼进行检查和验收，确保符合设计要求和施工规范。
6.固定处理：将吊装好的钢筋笼进行固定处理，保证其稳定性，可以采用临时钢支撑、锚杆等方式进行固定。
7.安全防护措施：在吊装过程中，要严格执行安全操作规范，确保施工人员的人身安全。
四、施工安全注意事项1.吊装过程中，需合理设置吊点，保证吊装平稳安全。
2.吊装机械设备必须经过检测合格，并有资质的操作人员进行操作。
3.吊装过程中，现场人员要始终保持警惕，及时预防和处理各类事故隐患。
4.吊装过程中，定期检查起重机械和吊具的使用状况，及时发现并排除隐患。
地连墙钢筋笼吊装专项方案1 工程概况墙厚分为1000mm和800mm两类，共计350幅：其中800mm厚墙体共199幅，1000mm 厚墙体共151幅。
本工程钢筋笼长度最长及重量最重为49.4m（地铁侧）和36.9m（非地铁侧）；本工程钢筋笼分别有“—”、“L”，“T”，特别是L型钢筋笼除了横向桁架筋，剪刀撑外还必须设置相当数量的斜支撑。
第一章 2 吊装施工方案本工程根据设计要求钢筋笼采用整体制作、整体吊装、空中整体回直、一次入槽的施工方法，采取可靠有效的吊装施工方案，即理论计算满足要求和吊装方案满足安全施工要求。
结合本工程的实际特点：钢筋笼主要验算以下两种即可：（1）靠近地铁侧最长为49.4m，最重为59.5吨（试成槽钢筋笼重量相对较轻），对此我方考虑到合理机械的充分利用，以吊重59.5t和笼长49.4m作为吊装机械的选择依据；根据以上钢筋笼重量及长度本吊装机械选择为：吊装钢筋笼采用主吊为280T，副吊为150T，起吊高度约为49.4米长钢筋笼进行计算。
（2）非地铁侧钢筋笼最长为36.9m，最重为52吨（试成槽钢筋笼重量相对较轻），对此我方考虑到合理机械的充分利用，以吊重52t和笼长36.9m作为吊装机械的选择依据；根据以上钢筋笼重量及长度本吊装机械选择为：吊装钢筋笼采用主吊为200T，副吊为100T，起吊高度约为36.9米长钢筋笼进行计算。
其计算依据如下：《起重吊装常用数据手册》《建筑施工计算手册》《钢结构设计规范》（GB50017-2003）根据上述特点和以往地铁工程施工经验，我单位采取双机抬吊四点吊装、整体回直入槽的吊装方案。
主机选用型280T履带吊车，副机选用150T履带吊车。
2.1 钢筋笼吊装方法钢筋笼吊放采用双机抬吊，空中回直。
以280t（非地铁侧200t）作为主吊，一台150t（非地铁侧100t）履带吊机作副吊机。
起吊时必须使吊钩中心与钢筋笼重心相重合，保证起吊平衡。
地铁侧钢丝绳长度：主吊机用24m（起吊绳）+14.5m（连接绳）长的钢丝绳，副吊机用18m（起吊绳）+12（起吊绳）长的钢丝绳；非地铁侧钢丝绳长度：主吊机用18m（起吊绳）+12m（连接绳），副吊机用15.9m（起吊绳）+10.6m （起吊绳）。
钢筋笼吊放具体分六步走：第一步：指挥主吊和副吊两吊机转移到起吊位置，起重工分别安装吊点的卸扣。
第二步：检查两吊机钢丝绳的安装情况及受力重心后，开始同时平吊。
第三步：钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后主吊起钩，根据钢筋笼尾部距地面距离，随时指挥副机配合起钩。
第四步：钢筋笼吊起后，主吊机向左（或向右）侧旋转，副吊机顺转至合适位置，让钢筋笼垂直于地面。
第五步：指挥起重工卸除钢筋笼上副吊机起吊点的卸甲，然后远离起吊作业范围。
第六步：指挥主吊机吊笼入槽、定位，吊机走行应平稳，钢筋笼上应拉牵引绳。
下放时不得强行入槽。
2.2 施工要点钢筋笼制作前应核对单元槽段实际宽度与成型钢筋笼尺寸，无差异才能上平台制作。
对于闭合幅槽段，应提前复测槽段宽度，根据实际宽度调整钢筋笼宽度。
钢筋笼必须严格按设计图进行焊接，保证其焊接焊缝长度、焊缝质量。
钢筋焊接质量应符合设计要求，吊攀、吊点加强处须满焊，主筋与水平筋采用点焊连接，钢筋笼四周及吊点位置上下1米范围内必须100%的点焊，其余位置可采用50%的点焊，并严格控制焊接质量。
钢筋笼制作后须经过三级检验,符合质量标准要求后方能起吊入槽。
根据规范要求，导墙墙顶面平整度为5mm，在钢筋笼吊放前要再次复核导墙上4个支点的标高，精确计算吊筋长度，确保误差在允许范围内。
在钢筋笼下放到位后，由于吊点位置与测点不完全一致，吊筋会拉长等，会影响钢筋笼的标高，为确保支撑加密区域的标高，应立即用水准仪测量钢筋笼的笼顶标高，根据实际情况进行调整，将笼顶标高调整至设计标高。
钢筋笼吊放入槽时，不允许强行冲击入槽，同时注意钢筋笼基坑面与迎土面，严禁放反。
搁置点槽钢必须根据实测导墙标高焊接。
钢筋笼上设置纵、横向起吊桁架和吊点，使钢筋笼起吊时有足够的刚度防止钢筋笼产生不可复原的变形。
为了防止钢筋笼在起吊、拼装过程中产生不可复原的变形，各种形状钢筋笼均设置纵、横向桁架，包括每幅钢筋笼设置两榀起吊主桁架和加强桁架。
起吊桁架前端由三级28“X” 型钢筋交错密布构成。
横向桁架每5m 布置一道，吊点处加强。
对于异形钢筋笼的起吊，应合理布置吊点的设置，避免扰度的产生，并在过程中加强焊接质量的检查，避免遗漏焊点。
当钢筋笼刚吊离平台后，应停止起吊，注意观察是否有异常现象发生，若有则可立即予以电焊加固。
2.3 吊装滑轮布置本项目钢筋笼吊装滑轮组安装布置如下图所示：履带吊（副吊）钢图 1 钢筋笼吊装滑轮组布置示意图3 地铁侧钢筋笼吊装验算3.1 钢筋笼纵向吊点验算根据弯矩平衡原理，正负弯矩相等是所受弯矩变形影响最小的原理，上部钢筋笼吊点位置计算如下：图 2 钢筋笼双机平吊时弯矩图+M=－M其中+M=(1/2)ql12;－M=(1/8)ql22-(1/2)ql12；q为分布荷载，M为弯矩。
故L2=2√2 L1,又2L1+3L2=49.4米;得L1=4.1米，L2=11.6米。
因此选取B、C、D、E四点，钢筋笼起吊时弯矩最小，但实际过程中B、C、D中心为主吊位置，AB距离影响吊装钢筋笼。
根据实际吊装经验以及本工程钢筋笼钢筋分布以及预埋件等特点，对各吊点位置进行调整：笼顶下：0.75m＋15.5m＋11.65m ＋8.5m+8.5m＋4.5m（1）钢筋笼横向吊点设置：按钢筋笼宽度L，吊点按0.207L、0.586L、0.207L 位置为宜。
（2）钢筋笼纵向吊点设置：钢筋笼纵向吊点设置五点。
(单幅钢筋笼重:59.5T，另加铁扁担2.5T，总重约为62T，笼长49.4m)1）重心计算：M总=1258486.065Kg.m（计算过程略）、G总= 59.5T，重心距笼顶i=M总/G总=21.15 m2）吊点位置为：笼顶下0.75m＋15.5m＋11.65m＋8.5m+8.5m＋4.5m吊点布置图见下图：图 3 钢筋笼（49.4m）吊点布置根据起吊时钢筋笼平衡得：2TI＇+2T2＇=59.5t ①T1＇×0.75+ T1＇×16.25+T2′×27.9+ T2＇×44.9 =62×21.25②由以上①、②式得：T1＇＝16.1t T2＇=13.65t则T1＝16.1/sin500＝21.01t T2=13.65/sin450＝19.30t平抬钢筋笼时主吊起吊重量为2T1＇= 32.2 t平抬钢筋笼时副吊起吊重量为2T2＇= 27.3 t主吊机在钢筋笼回直过程中随着角度的增大受力也越大，故考虑主机的最大受力为Q = 59.5t。
计算钢筋笼重量最大在自重荷载作用下的最大挠度值。
如此段挠度值在允许范围内，则各段钢筋笼在自重作用下的挠度值均在允许范围内。
钢筋笼挠度计算示意图如下图所示：1150140009500800080002350图 4 挠度计算示意图根据设计图纸钢筋笼全长配筋并不一致，但为了计算上的方便，将钢筋的重量假定为均匀分布，而将钢筋笼刚度考虑因配筋不同而引起的差异。
根据设计图纸，令钢筋笼顶到其下 5.45m处为A断面，其断面钢筋布置图如下图所示，其抗弯刚度为0.41×10－3m4。
图 5 A断面钢筋分布图令5.45m处到10.50m处为B断面，其断面钢筋布置图如下图所示，其抗弯刚度为0.72×10－3m4。
图 6 B断面钢筋分布图令10.45m处到49.40m处为C断面，其断面钢筋布置图如下图所示，其抗弯刚度为0.84×10－2m4。
图7 C断面钢筋分布图取钢筋的弹性模量为2.1×1011Pa。
采用ABAQUS建模，求得在自重荷载作用下的挠度图如下图所示。
图8 自重荷载作用下挠度图在自重荷载作用下其最大挠度为2.49cm。
变形在控制范围。
3.1.1 钢筋笼横向吊点验算根据弯矩平衡原理，正负弯矩相等是所受弯矩变形影响最小的原理，钢筋笼横向受力弯矩图如下：图 9 钢筋笼竖向吊起时弯矩图+M=－M其中+M=(1/2)q112 －M=(1/8)ql22-(1/2)ql12, q 为分布荷载，M 为弯矩故1222L L ,又2L1+L2=5m;得L1=1.0米，L2=3.0米，根据本工程钢筋笼主筋分布，吊点位置调整至0.9m+3.2m+0.9m 。
3.1.2 转角幅钢筋笼吊点设计和验算转角幅钢筋笼纵向吊点和一字幅相同在这里就不在累述。
转角幅钢筋笼横向吊点设计先将钢筋笼在横向分成4个部分，分别求解各部分重心位置既A 、B 、C 、D 四点，并以B 点为原点建立直角坐标系，求解整个钢筋笼的重心坐标。
图10 转角幅重心及吊点计算图求解钢筋笼重心E坐标X=（GA×1259+ GC×158+ GD×158）÷（GA+ GB + GC+ GD）=417 Y=（GA×159+ GC×1359+ GD×2018）÷（GA+ GB + GC+ GD）=716 求解钢筋笼横向吊点坐标 F（159，y1） H(x1，158)68×417=34×x1+34×159 则x1=67568×716=34×y1+34×158 则y1=1274所以F吊点设置为距钢筋笼端头距离为：2150-675-382=1143mm所以H吊点设置为距钢筋笼端头距离为：2400-1274-382=744mm图11 转角幅吊点设置图3.2 机械选用3.2.1 280T履带式起重机280履带式起重机，拔杆接67m，主要性能见表：表 1 280t履带吊主要性能表注：①、吊机配备7cm厚铁扁担，铁扁担及料索具总重约2.5 t。
3.2.2 150T履带式起重机150t履带式起重机，拔杆接45m，主要性能见表：表 2 150t履带吊主要性能表注：①、吊机配备小铁扁担，铁扁担及料索具总重约1.5 t。
3.2.3 安全系数的验算1、双机抬吊系数（K）计算1）、主吊N主机＝32.2t N索＝2.5 t Q吊重＝76.4tK主＝(32.2+2.5)/76.4= 0.454注：主机作业半径控制在10m以内。
2）、副吊N副机=27.3t N索=1.5 t Q吊重=56.2 tK副= (27.3+1.5)/56.2= 0.51注：副机作业半径控制在10m以内。
2、主吊独立作业N主机＝59.5 t N索＝2.5 t Q吊重＝76.4tK主＝(59.5+ 2.5)/76.4= 0.79注：主机作业半径控制在10m以内。
