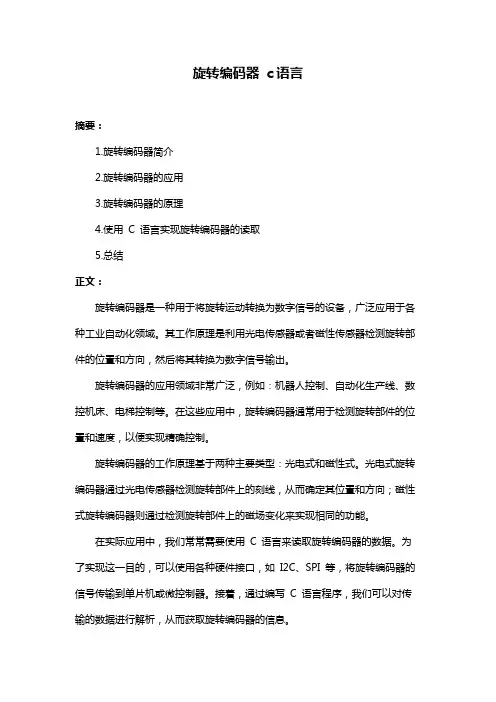

旋转编码器c语言
摘要:
1.旋转编码器简介
2.旋转编码器的应用
3.旋转编码器的原理
4.使用C 语言实现旋转编码器的读取
5.总结
正文:
旋转编码器是一种用于将旋转运动转换为数字信号的设备,广泛应用于各种工业自动化领域。
其工作原理是利用光电传感器或者磁性传感器检测旋转部件的位置和方向,然后将其转换为数字信号输出。
旋转编码器的应用领域非常广泛,例如:机器人控制、自动化生产线、数控机床、电梯控制等。
在这些应用中,旋转编码器通常用于检测旋转部件的位置和速度,以便实现精确控制。
旋转编码器的工作原理基于两种主要类型:光电式和磁性式。
光电式旋转编码器通过光电传感器检测旋转部件上的刻线,从而确定其位置和方向;磁性式旋转编码器则通过检测旋转部件上的磁场变化来实现相同的功能。
在实际应用中,我们常常需要使用C 语言来读取旋转编码器的数据。
为了实现这一目的,可以使用各种硬件接口,如I2C、SPI 等,将旋转编码器的信号传输到单片机或微控制器。
接着,通过编写C 语言程序,我们可以对传输的数据进行解析,从而获取旋转编码器的信息。
总之,旋转编码器是一种在工业自动化领域中具有重要应用价值的设备。
旋转编码器种类及信号输出形式
旋转编码器是一种计数器,其功能是使用旋转轴旋转来检测和记录物体的旋转角度或位移距离。
它的编码方式有多种不同的类型,每种类型的输出信号形式也不同。
本文将介绍常见的四种旋转编码器类型,即定子磁极编码器、绝对式编码器、相位型编码器和编码器阵列。
定子磁极编码器是最常见的旋转编码器之一,它是在旋转轴上安装了一组磁极,当旋转轴旋转时,它们会产生电磁强度变化并由传感器检测,从而测量出旋转角度。
它的输出信号一般是四相编码信号,也称为ABZ信号,即A相、B相和Z相的模拟信号,这三个相位的变化是交互的,当旋转轴逆时针旋转时,A相和B相信号会按照特定规律交替变化而不会同时变化,而Z相信号由高电平变成低电平时则表示旋转轴的一个周期循环完成,同时也可以通过A相和B相的变化比例来检测旋转轴的角度变化。
绝对式编码器是一种新型编码器,与定子磁极编码器不同,绝对式编码器使用磁性存储介质来记录旋转角度,它具有比定子磁极编码器更高的精度和更长的工作寿命。

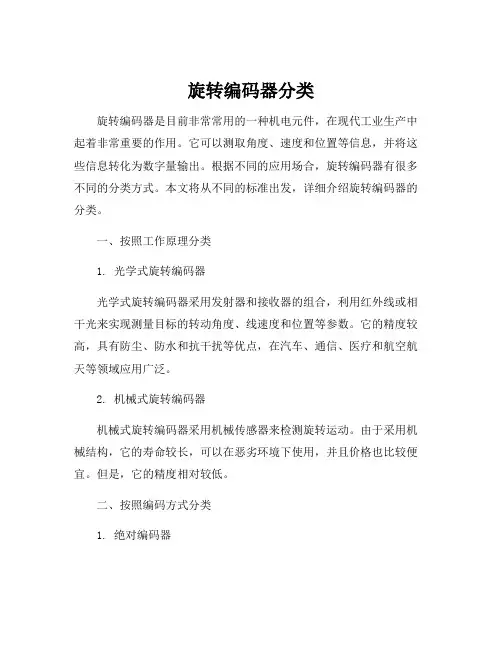

旋转编码器分类旋转编码器是目前非常常用的一种机电元件,在现代工业生产中起着非常重要的作用。
它可以测取角度、速度和位置等信息,并将这些信息转化为数字量输出。
根据不同的应用场合,旋转编码器有很多不同的分类方式。
本文将从不同的标准出发,详细介绍旋转编码器的分类。
一、按照工作原理分类1. 光学式旋转编码器光学式旋转编码器采用发射器和接收器的组合,利用红外线或相干光来实现测量目标的转动角度、线速度和位置等参数。
它的精度较高,具有防尘、防水和抗干扰等优点,在汽车、通信、医疗和航空航天等领域应用广泛。
2. 机械式旋转编码器机械式旋转编码器采用机械传感器来检测旋转运动。
由于采用机械结构,它的寿命较长,可以在恶劣环境下使用,并且价格也比较便宜。
但是,它的精度相对较低。
二、按照编码方式分类1. 绝对编码器绝对编码器是一种以绝对位置为基础的编码器,能够直接输出绝对位置。
每种绝对式旋转编码器都有一组固定的编码模式,这些编码模式被分配给一个唯一的位置。
当旋转编码器旋转时,这些编码模式会按照指定的编码规则顺序发射出去,从而确定当前旋转角度。
绝对编码器的精度很高,但价格也比较昂贵。
2. 增量编码器增量编码器是将旋转运动分解为若干个部分,通过计算位置偏移量来确定运动状态的一种编码器。
它非常适合于需要了解旋转角度、速度、方向和加减速等参数的应用场合。
增量编码器的精度也很高,但比绝对编码器的价格要低一些。
三、按是否带方向的分类1. 无方向旋转编码器无方向旋转编码器是一种只检测旋转角度,而不检测旋转方向的编码器,它只会输出正在旋转的角度,而不管是顺时针还是逆时针旋转。
无方向旋转编码器的价格相对较低,使用也比较方便。
2. 有方向旋转编码器有方向旋转编码器可以检测旋转角度并指示旋转方向的编码器。
通过检测信号的变化,它可以输出角度和方向信息,对于会旋转的机器人、自适应导航系统等应用场合来说,有方向旋转编码器是非常必要的。
综上所述,旋转编码器是一种非常重要的机电元件。
旋转编码器是一种常用的测量旋转角度的传感器,它通过测量旋转物体上的齿轮或者霍尔元件的变化来确定物体的旋转角度。
下面我们来详细介绍旋转编码器的原理和多圈编码器的工作方式。
一、旋转编码器原理1. 齿轮编码器原理齿轮编码器是一种基于齿轮的旋转编码器,它利用齿轮的旋转来测量旋转物体的角度。
齿轮编码器上通常会有一组光电传感器和齿轮,当齿轮旋转时,光电传感器会检测到齿轮上的齿的变化,从而确定齿轮的旋转角度。
2. 霍尔编码器原理霍尔编码器是一种基于霍尔元件的旋转编码器,它利用霍尔元件对磁场的敏感性来测量旋转物体的角度。
霍尔编码器上通常会有一组磁铁和霍尔元件,当被测物体旋转时,磁铁会产生磁场,并使霍尔元件产生变化,从而确定被测物体的旋转角度。
二、多圈编码器工作原理多圈编码器是一种可以测量多圈旋转角度的编码器,它比普通的单圈编码器具有更高的分辨率和测量范围。
多圈编码器通常采用多级齿轮或者多个霍尔元件来实现多圈的测量。
1. 齿轮多圈编码器原理齿轮多圈编码器通常采用多级齿轮来实现多圈测量,每个级别的齿轮都会安装在一个独立的轴上,当被测物体旋转时,每个级别的齿轮都会产生相应的旋转,从而实现多圈的测量。
2. 霍尔多圈编码器原理霍尔多圈编码器通常采用多个霍尔元件来实现多圈测量,每个霍尔元件都会安装在一个不同的位置上,当被测物体旋转时,每个霍尔元件都会产生相应的变化,从而实现多圈的测量。
结语旋转编码器是一种非常重要的角度测量传感器,在工业自动化领域有着广泛的应用。
通过学习旋转编码器的原理和多圈编码器的工作方式,我们可以更好地理解其在实际工程中的应用,为相关领域的研究和开发提供参考和借鉴。
旋转编码器是一种用于测量旋转角度的传感器,其原理和多圈编码器的工作方式已经介绍过了,接下来我们将继续讨论旋转编码器在工业自动化领域的广泛应用和未来发展趋势。
一、旋转编码器在工业自动化领域的应用1. 位置反馈系统旋转编码器常常被用于位置反馈系统中,通过实时监测被测物体的角度变化,控制系统可以及时调整和控制目标物体的位置,实现精确的位置控制。
旋变编码器原理一、引言旋变编码器是一种用于测量旋转角度的传感器,它将旋转角度转化为数字信号输出。
在工业自动化控制领域,旋变编码器被广泛应用于机械加工、物流设备、机器人等领域。
本文将详细介绍旋变编码器的原理。
二、基本构成旋变编码器由两部分组成:转动部分和静止部分。
转动部分通常安装在轴上,随着轴的旋转而产生相对运动;静止部分则固定在机架上,不会发生运动。
两个部分之间通过接触或非接触方式进行信号传输。
三、接触式编码器原理1.光电式编码器光电式编码器是一种常见的接触式编码器,它通过光电传感技术进行信号检测。
光电式编码器由一个发光二极管和一个光敏二极管组成,发光二极管将红外线照射到透明圆盘上,透明圆盘上有黑色和白色相间的条纹。
当透明圆盘旋转时,黑白条纹会遮挡或透过光线,光敏二极管会检测到光线的变化,将其转化为电信号输出。
通过计算黑白条纹的数量和旋转方向,可以确定旋转角度。
2.机械式编码器机械式编码器是一种基于接触的编码器,它通过接触方式进行信号检测。
机械式编码器由一个旋转轴和一个固定轴组成,旋转轴上安装有一组金属触点,固定轴上则有一组与之对应的金属触点。
当旋转轴旋转时,金属触点会与对应的金属触点接触或分离,产生开关信号输出。
通过计算开关信号的数量和旋转方向,可以确定旋转角度。
四、非接触式编码器原理1.霍尔式编码器霍尔式编码器是一种常见的非接触式编码器,它通过霍尔传感技术进行信号检测。
霍尔式编码器由一个磁铁和一个霍尔元件组成,磁铁被安装在透明圆盘上,透明圆盘上有黑色和白色相间的条纹;霍尔元件则被安装在静止部分上。
当透明圆盘旋转时,磁铁会带动磁场变化,霍尔元件会检测到磁场的变化,将其转化为电信号输出。
通过计算黑白条纹的数量和旋转方向,可以确定旋转角度。
2.电容式编码器电容式编码器是一种基于非接触的编码器,它通过电容传感技术进行信号检测。
电容式编码器由一个固定板和一个移动板组成,固定板上有一组金属条纹,移动板则被安装在旋转轴上。
---------------------------------------------------------------最新资料推荐------------------------------------------------------旋转编码器教学课件旋转编码器编辑锁定旋转编码器是用来测量转速并配合PWM 技术可以实现快速调速的装置,光电式旋转编码器通过光电转换,可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出(REP)。
分为单路输出和双路输出两种。
技术参数主要有每转脉冲数(几十个到几千个都有),和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲,而双路输出的旋转编码器输出两组 A/B 相位差 90 度的脉冲,通过这两组脉冲不仅可以测量转速,还可以判断旋转的方向。
中文名旋转编码器外文名 Rotary Encoder 脉冲编码器SPC 绝对脉冲 APC 作用实现快速调速的装置齿轮组BESM58 目录 1. 1 基本简介 2. 2 形式分类 3. 3 工作原理 4.4 特点 1.5 信号输出 2.6 注意事项 3.7 原理特点 4.8 输出信号 1.9 常用术语 2. 10 安装事项 3. 11 应用旋转编码器基本简介编辑按信号的输出类型分为:电压输出、集电极开路输出、推拉互补输出和长线驱动输出。
旋转编码器形式分类编辑有轴型:有轴型又可分为夹紧法兰型、同步法兰型和伺服安装型等。
轴套型:1 / 15轴套型又可分为半空型、全空型和大口径型等。
器件图片(2 张) 以编码器工作原理可分为:光电式、磁电式和触点电刷式。
按码盘的刻孔方式不同分类编码器可分为增量式和绝对式两类。
增量式 BEN 编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确定的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关。

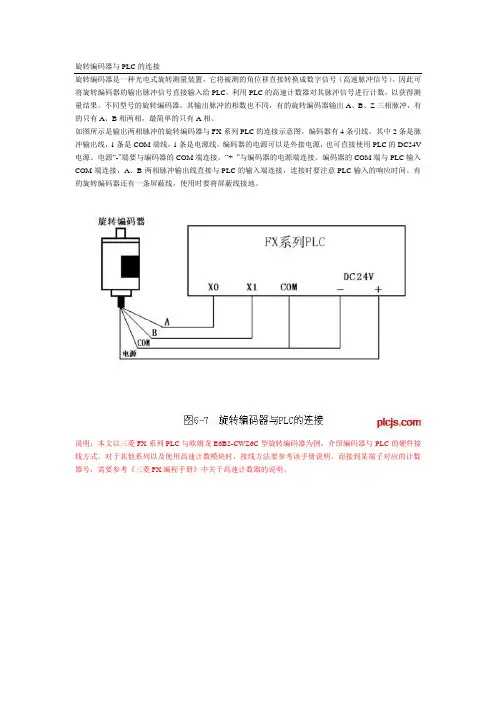

旋转编码器与PLC的连接旋转编码器是一种光电式旋转测量装置,它将被测的角位移直接转换成数字信号(高速脉冲信号)。
因此可将旋转编码器的输出脉冲信号直接输入给PLC,利用PLC的高速计数器对其脉冲信号进行计数,以获得测量结果。
不同型号的旋转编码器,其输出脉冲的相数也不同,有的旋转编码器输出A、B、Z三相脉冲,有的只有A、B相两相,最简单的只有A相。
如图所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。
编码器有4条引线,其中2条是脉冲输出线,1条是COM端线,1条是电源线。
编码器的电源可以是外接电源,也可直接使用PLC的DC24V 电源。
电源“-”端要与编码器的COM端连接,“+ ”与编码器的电源端连接。
编码器的COM端与PLC输入COM端连接,A、B两相脉冲输出线直接与PLC的输入端连接,连接时要注意PLC输入的响应时间。
有的旋转编码器还有一条屏蔽线,使用时要将屏蔽线接地。
说明:本文以三菱FX系列PLC与欧姆龙E6B2-CWZ6C型旋转编码器为例,介绍编码器与PLC的硬件接线方式。
对于其他系列以及使用高速计数模块时,接线方法要参考该手册说明。
而接到某端子对应的计数器号,需要参考《三菱FX编程手册》中关于高速计数器的说明。
收集的OMRON编码器的资料1、想问CQM1H PLC的九针接口能直接与手提电脑的USB接口用USB转232这条线通信吗?如果CQM1H PLC的九针接口与电脑的九针接口通信,要怎样连接这个通信线呢,请你帮助!。
1)CQM1H的232口直接和计算机9针口通信的话,用XW2Z-200S-CV或自己接线PLC 计算机2-------23-------34-------85-------79-------52)如果和计算机的USB通信,在电缆上再加个CS1W-CIF31就可以了。
2、我现在想通过触摸屏NT30C对CQM1 CPU21进行控制,不知在PLC中应如何来进行设置,NT30C如何来进行设置,才能进行通讯,通讯线怎么制造,请指教!CQM1-CPU21的DIP5为#ONNT30C中,系统菜单-维护菜单中-内存开关-通讯232C口设为hostlink9600即可PLC中做个程序,为NT控制字首字对应的PLC地址內赋"1"电缆:PLC NT2 33 29 9两边4,5自己短接3、 Omron的E6C3是绝对型NPN型编码器,它的零点可以改变吗?不能的零点是内部的码盘定的4、请教各位编码器有输出开关量信号的吗?是不是都是输出4-20mA或其它模拟量信号的?如果用模拟量信号怎样转化为开关量信号?编码器具体是如何安装的?谢谢!我们的编码器没有模拟量输出的,都是开关量的.比如电压输出,集电极,互不和线驱动输出型.安装是通过法兰盘来实现的5、请问你们的编码器具体输出是什么信号的?如果是开关量的话,电压输出,集电极,互不和线驱动输出型又具体指的是什么?可不可以像继电器输出一样的有触点?安装如果通过法兰盘来实现的话,能讲具体点吗?万分感谢!编码器输出的是脉冲信号,集电极开路输出的是晶体管的通道状态。
旋转编码器工作原理
旋转编码器是一种用于测量旋转运动的传感器。
它由一个旋转轴和一个固定轴组成,轴上安装有一个光学或磁性编码盘。
编码盘上的刻度被分成许多等距的小格子,每个小格子代表一个角度单位。
当旋转轴旋转时,与之相连的编码盘也会跟着转动。
在旋转编码器中,还有一个光学或磁性传感器,用于读取编码盘上的刻度。
当旋转轴旋转时,编码盘上的刻度在传感器前面以一定的速度通过。
传感器会感知到刻度的变化,并将其转换成电信号。
电信号的频率或脉冲数与旋转轴旋转的速度或位置直接相关。
通过对电信号进行处理,我们可以获取到旋转轴的速度和位置信息。
通常,旋转编码器的输出是一个数字信号,可以传输给计算机或其他数字控制系统。
这些系统可以根据旋转编码器的信号来控制和监测旋转运动,从而实现各种应用,例如机器人控制、数控机床等。
总的来说,旋转编码器工作的原理是通过读取和转换编码盘上的刻度,将旋转运动转换成电信号。
通过对电信号的处理,可以获取到旋转轴的速度和位置信息,实现对旋转运动的控制和监测。

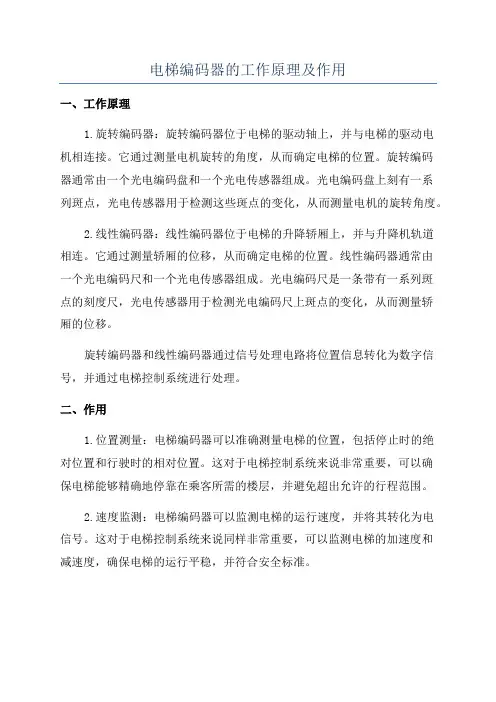

电梯编码器的工作原理及作用一、工作原理1.旋转编码器:旋转编码器位于电梯的驱动轴上,并与电梯的驱动电机相连接。
它通过测量电机旋转的角度,从而确定电梯的位置。
旋转编码器通常由一个光电编码盘和一个光电传感器组成。
光电编码盘上刻有一系列斑点,光电传感器用于检测这些斑点的变化,从而测量电机的旋转角度。
2.线性编码器:线性编码器位于电梯的升降轿厢上,并与升降机轨道相连。
它通过测量轿厢的位移,从而确定电梯的位置。
线性编码器通常由一个光电编码尺和一个光电传感器组成。
光电编码尺是一条带有一系列斑点的刻度尺,光电传感器用于检测光电编码尺上斑点的变化,从而测量轿厢的位移。
旋转编码器和线性编码器通过信号处理电路将位置信息转化为数字信号,并通过电梯控制系统进行处理。
二、作用1.位置测量:电梯编码器可以准确测量电梯的位置,包括停止时的绝对位置和行驶时的相对位置。
这对于电梯控制系统来说非常重要,可以确保电梯能够精确地停靠在乘客所需的楼层,并避免超出允许的行程范围。
2.速度监测:电梯编码器可以监测电梯的运行速度,并将其转化为电信号。
这对于电梯控制系统来说同样非常重要,可以监测电梯的加速度和减速度,确保电梯的运行平稳,并符合安全标准。
3.安全保护:电梯编码器可以实时监测电梯的位置和速度信息,当检测到异常或超出限制范围时,可以通过与电梯控制系统的联动,触发相应的安全保护措施,例如刹车和紧急停止,确保乘客和电梯的安全。
4.故障诊断:电梯编码器可以通过检测电梯的位置和速度信息,帮助维修人员快速诊断电梯故障,并进行及时的维修和保养。
这可以最大程度地减少电梯的停工时间,提高电梯的可用性和可靠性。
总结:电梯编码器是一种用于测量电梯位置和速度的装置。
它通过旋转编码器和线性编码器的组合,可以精确测量电梯的位置,并将其转化为数字信号。
电梯编码器在电梯系统中起到关键的作用,包括位置测量、速度监测、安全保护和故障诊断等方面。
它可以确保电梯的运行安全、平稳和可靠,并提高电梯的可用性和维修效率。
旋转编码器国家标准旋转编码器是一种常用的测量设备,用于测量旋转物体的角度和速度。
在工业自动化控制系统中,旋转编码器扮演着至关重要的角色。
为了确保旋转编码器的准确性和可靠性,国家标准对其进行了规范和要求,以保证其在各个领域的应用具有统一的标准和规范性。
首先,国家标准对旋转编码器的基本参数和性能进行了详细的规定。
包括但不限于分辨率、脉冲输出、工作温度范围、防护等级等。
这些参数的规范性要求,可以帮助用户在选型和使用时,更加清晰地了解旋转编码器的性能特点,从而更好地满足实际应用需求。
其次,国家标准对旋转编码器的安装和使用进行了规范。
在安装过程中,需要注意安装位置、固定方式、连接线路等细节,以确保旋转编码器的稳定性和准确性。
在使用过程中,需要注意避免外界干扰、防止碰撞损坏等情况,以保证旋转编码器的正常运行。
此外,国家标准还对旋转编码器的维护和保养提出了具体要求。
定期的清洁、检查、润滑等工作,可以有效延长旋转编码器的使用寿命,保证其长期稳定地运行。
同时,对于故障处理和维修,国家标准也进行了规范,以确保在发生故障时能够及时有效地进行处理,减少损失。
在旋转编码器的生产和质量控制方面,国家标准也进行了详细的规定。
从原材料的选择和检验、生产工艺的控制、产品质量的检测等方面,都有相应的标准和要求。
这些规定可以帮助生产厂家建立健全的质量管理体系,确保旋转编码器产品质量稳定可靠。
最后,国家标准还对旋转编码器的标志和包装进行了规范。
产品标志应清晰、醒目,包装应坚固、耐用,以确保产品在运输和使用过程中不受损坏。
总的来说,国家标准对旋转编码器的规范和要求,旨在提高产品的质量和可靠性,促进行业的健康发展。
生产企业和用户单位应严格按照国家标准的要求进行生产和使用,以确保旋转编码器在各个领域的应用具有统一的标准和规范性。
同时,国家标准的不断修订和完善,也将为旋转编码器行业的发展提供有力的支持和保障。
码盘的应用与原理什么是码盘?码盘是一种常见的输入设备,也被称为旋转编码器或转动编码器。
它通常由一个可旋转的圆盘和一个固定的编码器组成。
码盘通过旋转圆盘来进行数据输入,并将旋转的动作转换为数字信号。
码盘广泛应用于工业控制、仪器仪表、机器人、车载导航等领域。
码盘的原理码盘的原理基于光电转换和旋转编码器的工作原理。
光电转换原理码盘上的圆盘上通常有一个或多个刻有光透光和阻光部分的光栅。
当光照射到圆盘上时,经过光栅的光透过部分光电转换装置可以接收到,并产生一个电信号输出。
根据光电转换的原理,光透过部分的电信号强,而阻光部分的电信号弱。
通过测量电信号的变化,可以判断光电转换的位置。
旋转编码器原理旋转编码器通常由两个编码器组成,一个主编码器和一个次编码器。
主编码器是用来检测圆盘的旋转方向和速度的。
它产生的信号通常被称为A相和B相信号。
当圆盘旋转时,A相和B相信号的相位差可以用来判断旋转的方向,前进或后退。
次编码器则用来检测圆盘的位置。
它通常由多个光电开关或光耦组成。
通过检测光电开关的亮灭变化,可以确定圆盘所处的具体位置。
这些开关就好像在圆盘上刻上了数字,每个数字代表一个特定的位置。
码盘的应用码盘广泛应用于各种领域和行业,以下是一些常见的应用场景:1.工业控制:码盘可以被用来测量旋转设备的位置和速度,从而实现精确的控制。
2.仪器仪表:码盘可以被用来测量物体的旋转角度或线性位移,从而提供准确的测量结果。
3.机器人:码盘可以被用来控制机器人的运动,实现精确的定位和轨迹控制。
4.车载导航:码盘可以被用来检测车辆的转向角度和行驶速度,从而实现车辆导航和驾驶辅助。
5.音频设备:码盘可以被用来调节音频设备的音量、平衡和音调等参数。
码盘的特点码盘具有以下特点:1.高精度:码盘能够提供高精度的位置检测和测量结果,可以达到亚毫米级别的精度。
2.高可靠性:码盘的光电转换和编码器原理使其具有高可靠性和稳定性,能够在复杂的环境下正常工作。
旋转编码器采样原理
旋转编码器是一种常见的输入设备,广泛应用于数码产品、工业自动化和机械控制等领域。
它通过旋转操作来实现对设备的控制和输入,同时能够提供精确的位置和方向信息。
旋转编码器的采样原理是指其如何检测和获取旋转输入的数据。
旋转编码器是通过光学或磁性的传感器原理来实现采样的。
其中,最常见的是光学旋转编码器。
它由一对LED发射器和接收器组成,LED发射器发射出一束光线,经过旋转编码器的刻线盘或者光栅,最后由接收器接收到反射回来的光线。
根据光线的变化,旋转编码器就可以了解到旋转的方向和位移信息。
具体来说,旋转编码器的刻线盘上通常刻有很多等间距的光透与光屏。
当旋转编码器在旋转时,光透与光屏会对光线产生干涉,使得反射回来的光线强度发生变化。
旋转编码器的接收器采集到的光线信号经过解码处理后,可以转化为相应的旋转方向和位置数据。
除了光学旋转编码器外,还有磁性旋转编码器。
它采用磁性传感器来感知旋转磁场的变化。
磁性旋转编码器通常由磁铁和磁敏传感器组成。
当旋转编码器在旋转时,磁铁会产生磁场,通过磁敏传感器感知磁场的变化,并转化为相应的旋转方向和位置信号。
总结起来,旋转编码器的采样原理是基于光学或磁性传感器的工作原理来实现的。
通过感知光线或磁场的变化,旋转编码器可以准确地采集旋转的方向和位置信息。
这使得旋转编码器成为控制和输入设备中不可或缺的一部分,广泛应用于各个行业。
hw040旋转编码器用法-回复"旋转编码器用法"旋转编码器是一种常见的输入设备,通常用于测量和控制旋转运动。
它们在各种应用中被广泛使用,例如机械加工、仪器仪表、电子设备等。
在本文中,我们将深入探讨旋转编码器的用法,并逐步解释其工作原理和应用。
第一步:了解旋转编码器的工作原理旋转编码器由一个内部光学或磁性传感器和一个外部编码盘组成。
当旋转编码器旋转时,传感器会检测到编码盘上的标记,然后生成相应的电信号。
这些电信号被传输到计算机或控制系统,以测量旋转角度或控制旋转运动。
第二步:了解旋转编码器的类型旋转编码器通常分为两种类型:绝对编码器和增量编码器。
绝对编码器可以精确测量旋转角度,并提供每个位置的唯一标识,不需要初始化过程即可获取准确的位置信息。
而增量编码器,则通过测量脉冲数来计算旋转角度,需要一个参考点进行初始化。
第三步:掌握绝对编码器的用法绝对编码器通常用于需要精确测量和控制旋转位置的应用。
例如,机床上的数控系统使用绝对编码器来确保准确的刀具定位和运动控制。
此外,绝对编码器还广泛应用于机器人、航空航天、医疗设备等领域。
使用绝对编码器的关键是正确解读编码盘上的标记并将其与位置进行关联。
第四步:学习增量编码器的用法增量编码器通常用于需要测量转速和位置变化的应用。
增量编码器通过测量两个或多个输出信号之间的脉冲数来计算旋转角度和速度。
它们可以提供非常高的分辨率和精确性,并且通常用于自动化设备、数码相机、汽车控制系统等领域。
使用增量编码器的关键是在初始化过程中正确设置参考点以及解读和计数脉冲。
第五步:了解旋转编码器的接口和连接方式旋转编码器通常通过数字或模拟接口与计算机、控制系统或其他设备连接。
数字接口如RS-422和RS-485可提供更高的速度和抗干扰性能,而模拟接口如模拟电压或电流可提供更简单的连接和使用。
选择适当的接口和连接方式是确保旋转编码器正常工作的关键。
第六步:了解旋转编码器的附加功能除了基本的测量和控制功能外,一些旋转编码器还具有附加功能,如防尘、防水、抗震、抗干扰等。
hw040旋转编码器的原理旋转编码器的原理旋转编码器是一种用于测量和控制旋转运动的设备。
它常用于机械和电子设备中,例如电机驱动系统、机器人控制、位置测量等。
旋转编码器由一个旋转部件和一个固定部件组成。
旋转部件通常是圆盘状,上面印有不同的标记或编码。
固定部件通常是用于读取旋转部件上编码的传感器。
旋转编码器通过检测旋转部件上的标记或编码来测量旋转运动。
它可以检测旋转运动的方向、速度和位置。
编码器的读取方式通常有两种:绝对编码和增量编码。
绝对编码器通过旋转部件上的编码来精确地测量旋转角度。
每个编码值都对应旋转部件上的一个特定位置。
当旋转编码器旋转时,传感器可以直接读取到旋转部件的绝对位置,从而提供准确的位置信息。
这使得绝对编码器在需要高精度位置测量的应用中非常有用。
增量编码器使用两个传感器读取旋转部件上的编码。
这两个传感器分别称为A相和B相。
每个编码值都对应着旋转部件上的一个微小的位移。
通过比较A相和B相的读数,增量编码器可以检测出旋转运动的方向和速度。
增量编码器没有直接提供位置信息,但可以通过计算来估计旋转角度。
旋转编码器可分为光学编码器和磁性编码器两种类型。
光学编码器使用光传感器来读取旋转部件上的编码。
磁性编码器使用磁传感器来读取旋转部件上的磁场编码。
选择适合的编码器类型取决于具体应用的需求,例如精度要求、环境条件等。
总之,旋转编码器是一种重要的测量和控制设备,可用于实时监测旋转运动的方向、速度和位置。
不同类型的旋转编码器具有各自的原理和优势,需根据具体应用需求来选择合适的编码器类型。
旋转编码器的广泛应用为各种工业和科技领域提供了精确和可靠的旋转运动测量和控制解决方案。
旋转编码器是用来测量转速的装置。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数(几十个到几千个都有),和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲,而双路输出的旋转编码器输出两组相位差90度的脉冲,通过这两组脉冲不仅可以测量转速,还可以判断旋转的方向。
编码器如以信号原理来分
增量脉冲编码器:SPC
绝对脉冲编码器:APC
两者一般都应用于速度控制或位置控制系统的检测元件.
增量型编码器与绝对型编码器的区分
工作原理:
由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。
信号输出:
信号输出有正弦波(电流或电压),方波(TTL、HTL),集电极开路(PNP、NPN),推拉式多种形式,其中TTL为长线差分驱动(对称A,A-;B,B-;Z,Z-),HTL也称推拉式、推挽式输出,编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机,PLC和计算机连接的模块有低速模块与高速模块之分,开关频率有低有高。
如单相联接,用于单方向计数,单方向测速。
A.B两相联接,用于正反向计数、判断正反向和测速。
A、B、Z三相联接,用于带参考位修正的位置测量。
A、A-,
B、B-,Z、Z-连接,由于带有对称负信号的连接,电流对于电缆贡献的电磁场为0,衰减最小,抗干扰最佳,可传输较远的距离。
对于TTL的带有对称负信号输出的编码器,信号传输距离可达150米。
旋转编码器由精密器件构成,故当受到较大的冲击时,可能会损坏内部功能,使用上应充分注意。
注意的事项是:
(1)安装
安装时不要给轴施加直接的冲击。
编码器轴与机器的连接,应使用柔性连接器。
在轴上装连接器时,不要硬压入。
即使使用连接器,因安装不良,也有可能给轴加上比允许负荷还大的负荷,或造成拨芯现象,因此,要特别注意。
轴承寿命与使用条件有关,受轴承荷重的影响特别大。
如轴承负荷比规定荷重小,可大大延长轴承寿命。
不要将旋转编码器进行拆解,这样做将有损防油和防滴性能。
防滴型产品不宜长期浸在水、油中,表面有水、油时应擦拭干净。
(2)振动
加在旋转编码器上的振动,往往会成为误脉冲发生的原因。
因此,应对设置场所、安装场所加以注意。
每转发生的脉冲数越多,旋转槽圆盘的槽孔间隔越窄,越易受到振动的影响。
在低速旋转或停止时,加在轴或本体上的振动使旋转槽圆盘抖动,可能会发生误脉冲。
(3)关于配线和连接
误配线,可能会损坏内部回路,故在配线时应充分注意:
①配线应在电源OFF状态下进行,电源接通时,若输出线接触电源,则有时会损坏输出回路。
②若配线错误,则有时会损坏内部回路,所以配线时应充分注意电源的极性等。
3 若和高压线、动力线并行配线,则有时会受到感应造成误动作成损坏,所以要分离开另行配线。
④延长电线时,应在10m以下。
并且由于电线的分布容量,波形的上升、下降时间会较长,有问题时,采用施密特回路等对波形进行整形。
⑤为了避免感应噪声等,要尽量用最短距离配线。
向集成电路输入时,特别需要注意。
6 电线延长时,因导体电阻及线间电容的影响,波形的上升、下降时间加长,容易产生信号间的干扰(串音),因此应用电阻小、线间电容低的电线(双绞线、屏蔽线)。
对于HTL的带有对称负信号输出的编码器,信号传输距离可达300米。
