磨煤机大检修作业指导书一、检修前准备工作1.明确检修目标和任务：明确本次检修的目标和任务，包括磨煤机设备的故障情况、检修内容、工作量等。
2.制定工作计划：根据检修目标和任务，合理制定检修的工作计划，明确各项工作的时间安排和人员分配。
3.准备必需工具、设备和材料：根据检修计划，准备好所需的工具、设备和材料，确保工作顺利进行。
4.进行安全培训和交底：对参与检修的人员进行安全培训和交底工作，确保工作中的人身安全和设备安全。
5.检查环境和设施：检查磨煤机的工作环境和设施，确保符合安全、卫生和环保要求。
二、检修过程及步骤1.停机和隔离：先将磨煤机停机，并断开电源。
然后对设备进行隔离，使用锁具和标示，防止误操作。
2.拆卸部件：按照工作计划，拆卸磨煤机的各个部件，包括传动系统、磨盘、筛网等，注意记录拆卸的顺序和位置。
3.清洗和检查：对各个部件进行清洗和检查，包括清除积存的灰尘和杂物，并仔细检查是否存在磨损、裂纹等故障。
4.更换及修复部件：根据检查结果，更换或修复需要的部件，确保设备的正常运行。
注意保持部件的清洁和润滑。
5.调试和试运行：在检修完成后，对磨煤机进行调试和试运行，确保设备的正常运行和性能符合要求。
三、注意事项1.遵守安全规定：在整个检修过程中，必须严格遵守安全规定，穿戴好相应的个人防护装备，并做好紧急事故处理的准备工作。
2.保持工作环境整洁：在检修作业过程中，要保持工作环境整洁，防止杂物和灰尘进入设备，影响设备的正常运行和使用寿命。
3.严格遵守操作规程：在拆卸和安装部件时，要按照操作规程和技术要求进行，确保操作正确，防止误操作导致事故发生。
4.记录和沟通：在检修过程中，要做好记录工作，包括拆卸和安装的部件、故障维修情况等，以便下次检修时参考。
同时，要做好与相关人员的沟通，提前解决可能存在的问题和风险。
5.注意设备保养和维护：在检修完成后，要做好磨煤机的保养和维护工作，定期清洁和润滑，延长设备的使用寿命。
中速辊式磨煤机解体检修工法中速辊式磨煤机是火电厂燃煤系统中的关键设备之一，其主要作用是将煤炭粉碎成适合燃烧的粉末。
然而，由于长期运行以及煤质的变化，磨煤机会出现磨损、故障等问题，因此进行定期的解体检修变得尤为重要。
本文将详细介绍中速辊式磨煤机解体检修的工法。
首先，解体检修前必须对磨煤机进行必要的准备工作。
首先是停机检查，关闭引风、负压、输煤系统，并切断冷却水、润滑系统的供电。
同时，对磨煤机进行放空处理，确保内部没有任何煤粉残留，以免发生爆炸危险。
接下来，进行安全检查，包括检查接地线、灭火器、报警器等是否齐全有效，确保操作人员的人身安全。
接下来是解体工作的具体步骤。
首先是拆卸传动装置。
先切断电机的接线，然后拆卸电机及传动装置的支架，将其从磨煤机上移开。
接着是拆卸破碎器。
需要使用特殊工具将破碎器与碾磨辊分开，安全起见，必须确保破碎器完全断电并冷却后才能进行拆卸。
然后是拆卸碾磨辊。
通常需要使用起重设备升起碾磨辊，将其固定在特制的支架上，然后拆下其它部件。
在解体过程中，需要注意保护零部件的完整性，避免在操作过程中造成损坏。
同时，也需要注意个人安全，遵守操作规程，佩戴防护设备，确保操作安全。
解体完成后，就可以开始检修工作。
首先，对检修的部件进行清洗。
使用清洗液将磨煤机内部的各个部件彻底清洗干净，去除灰尘和油污。
然后进行检查。
对于磨损的零部件，应进行更换，特别是耐磨件，如碾磨辊、破碎器等。
对于其他零部件，如导轨、联轴器等，如有需要，也应及时进行更换。
在更换和修理时，要使用合适的工具和设备，避免因误操作造成二次损坏。
对于需要焊接的部件，如有需要，应先进行预处理，如打磨、清洗等，确保焊接质量。
对于润滑系统，也要进行检查和维修，确保润滑油的正常运行。
检修完成后，就可以进行装配工作。
按照逆序进行装配，先将拆卸的部件安装回去，然后检查和调整，确保每个部件的位置和工作状态都符合要求。
同时，还需要对传动装置进行调试，确定其工作正常。

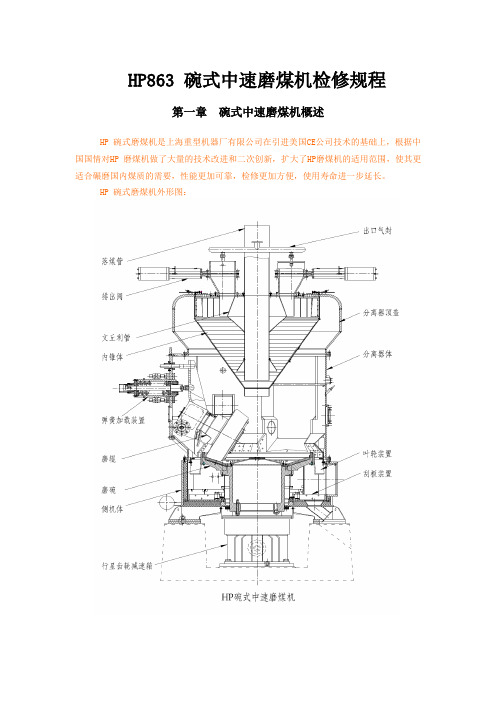

HP863 碗式中速磨煤机检修规程
第一章碗式中速磨煤机概述
HP 碗式磨煤机是上海重型机器厂有限公司在引进美国CE公司技术的基础上，根据中国国情对HP 磨煤机做了大量的技术改进和二次创新，扩大了HP磨煤机的适用范围，使其更适合碾磨国内煤质的需要，性能更加可靠，检修更加方便，使用寿命进一步延长。
HP 碗式磨煤机外形图：
HP磨煤机组成部件如下：
1. 电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。
2. 侧机体内装有衬板，在磨碗四周形成进风口，并起支承分离器体作用，用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。
3. 被减速箱带动的磨碗，原煤在磨碗上方被挤压、研磨成粉。
4. 叶轮装置安装在磨碗外圆上，它能使通过磨碗外经与分离器体之间环隙的热空气均匀分布，从而控制磨煤机碾磨区域的风粉混合物。
5. 三只单独的弹簧加载的磨辊装置悬挂在分离器体内，位于磨碗的上方，当原煤充满磨辊与磨碗之间隙时，磨辊能自由转动。
6. 分离器体、导向衬板、装有折向门装置和内锥体的分离器顶盖和分离器。
这些部件分离煤粉，并引导风粉向上，流经折向门装置将较粗的煤粉从气流中分离出来，并回落到磨碗进一步碾磨。
7. 出口文丘利和多出口装置，这些部件把煤粉和气流分成均匀的四（五或六）股。
8. 磨煤机排出阀装置装在多孔出口装置的顶部，排出阀装置由四（五或六）个气动闸阀组成，在磨煤机停用时把磨煤机和运行锅炉隔离开来，检修时也用它来隔离磨煤机。
第二章磨煤机检修工艺要求。
碗式中速磨煤机检修规程
第一章碗式中速磨煤机概述
HP碗式磨煤机是上海重型机器厂有限公司在引进美国CE公司技术的基础上，根据中国国情对HP磨煤机做了大量的技术改进和二次创新，扩大了HP磨煤机的适用范围，使其更适合碾磨国内煤质的需要，性能更加可靠，检修更加方便，使用寿命进一步延长。
HP 碗式磨煤机外形图：
Hp g煤机组成部件如下：
1. 电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。
2. 侧机体内装有衬板，在磨碗四周形成进风口，并起支承分离器体作用，用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。
3. 被减速箱带动的磨碗，原煤在磨碗上方被挤压、研磨成粉。
4. 叶轮装置安装在磨碗外圆上，它能使通过磨碗外经与分离器体之间环隙的热空气均匀分布，从而控制磨煤机碾磨区域的风粉混合物。
5. 三只单独的弹簧加载的磨辊装置悬挂在分离器体内，位于磨碗的上方，当原煤充满
磨辊与磨碗之间隙时，磨辊能自由转动。
6. 分离器体、导向衬板、装有折向门装置和内锥体的分离器顶盖和分离器。
这些部件分离煤粉，并引导风粉向上，流经折向门装置将较粗的煤粉从气流中分离出来，并回落到磨碗进一步碾磨。
7. 出口文丘利和多出口装置，这些部件把煤粉和气流分成均匀的四（五或六）股。
8. 磨煤机排出阀装置装在多孔出口装置的顶部，排出阀装置由四（五或六）个气动闸阀组成，在磨煤机停用时把磨煤机和运行锅炉隔离开来，检修时也用它来隔离磨煤机。
第二章磨煤机检修工艺要求。
中速磨煤机的操作维护中速磨煤机在运行一段时间后，就需要进行检修和维护，因为随着物料对其的磨损，磨煤机会出现或多或少的问题，若不检修，就会影响磨煤的效率，通常情况下可以从如下方面对中速磨煤机进行检修。
(1)中速磨煤机在运转中，必须经常观察其电流情况，使用电流与额定电流要相接近为宜，不允许超负荷运行。
(2)磨煤机运转要平稳，如果磨机在运转中有震动现象，要及时找出问题停车修理。
(3)检查喂料情况。
若发现入机物料含粉超标，应立即检查平筛，找出问题及时处理：检查流量变化调整流量均衡。
(4)入磨物料流量不易过大，应及时检查产煤比，保持正常产量。
调整轧距后要不断检查面煤粉情况，并根据技术规范判断调整后技术经济指标是否在最理想状态。
(5)皮磨系统轧距调整后，可用手掌取出磨下物料，凭经验分析成分多少，渣心含量比例如何，根据具体情况来判断调整中速磨煤机的轧距松紧。
(6)经常检查心磨系统取粉情况，从磨下物料中观察取粉多少，可用手指捻搓物料，及时判断物料粗细度。
各系统的物料研磨效果，应根据工艺技术规定的刮剥率、取粉率指标，进行不定期测定，不符合要求时．应及时调整轧距或在技术员指导下调整有关技术参数。
(7)当中速磨煤机磨下物发生堵塞时，应及时松开磨辊停止喂料，并迅速将磨膛内物料取出，疏通磨下吸料管，使物料缓慢均匀进入提料管。
(8)需要回机的物料，应用喂料机(器)回到相近的系统中。
检修后物料应集中在一起，然后在B磨中路回机，在正常生产巾均匀同入平筛内，但回机数量不宜过大，以免影响流量分配均衡，产生堵塞现象，影响正常生产和煤粉质量。
(9)在操作中，严格控制中速磨煤机的流量均匀度，认真控制好各遭磨煤机的剥刮率和取粉率，尽可能做到各设备之间的流量均匀，负荷稳定，充分发挥各作业机的作用，研磨与筛理应密切配合，做到开机和关机的时间差减少到最低限度，以免影响生产。
本文转自中速磨煤机专题网站：/news/3.html，转载请注明出处，同时也欢迎您登录本网站对中速磨煤机做进一步了解。
磨煤机检修规程（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!磨煤机检修规程磨煤机的检修1.1设备规范1.2准备工作1.2.1安排清理好检修场地1.2.1.1检修场地应宽敞方便设备摆放及检修1.2.1.2清理检修场地，应无杂物，干净无尘1.2.1.3检修场地不得有易燃、易爆物品1.2.1.4准备足够的枕木与橡胶垫1.2.1.5起重工具应动作可靠灵活1.2.1.6将检修场地用标志栏围好1.2.2准备好起吊及运输工具1.2.2.1过轨吊电源正常，保险合格，操纵灵活可靠1.2.2.2准备好葫芦及钢丝绳若干1.2.2.3准备好运输汽车1.2.3准备好专用工具及检修常用工具1.2.3.1磨辊专用工具、磨盘衬板专用工具1.2.3.2、传动盘顶起工具: 四个顶传动盘支架、30吨千斤顶、超高压手动泵1.2.3.3盘车装置、滚柱小车1.2.3.4百分表及表座、塞尺、游标卡尺、水平仪、千分尺等测量工具1.2.3.5 敲击扳手、活动扳手、内六脚扳手、锤子等通用工具1.2.3.6 煤油、纱布、油漆刷、油盘若干1.2.4备品配件及图纸资料齐全1.2.4.1机壳导向块、导向板及调整垫1.2.4.2磨辊套及轴承1.2.4.3磨盘瓦及衬板1.2.4.4辊套、油封、o形胶圈、加载油缸用密封件1.2.4.5机壳防磨护板、辊架防磨板、衬板1.2.4.6刮板，各门耐火纤维密封绳、密封垫圈以及炭精密封环1.2.4.7涉及到拆卸的所有螺栓、螺钉、螺母、防松垫圈1.2.4.9各部分装置用润滑油脂等1.2.5开工作票并检查安全措施的落实情况1.2.5.1切断主传动电动机电源，拆下联轴器螺栓1.2.5.2关闭磨前热风管道挡板，并挂标志牌1.2.5.3关闭分离器出粉管道上的阀门1.2.5.4关闭消防蒸汽手动阀门，并挂标志牌1.2.5.5给煤机已停止，电源已切断1.2.5.6切断高压油站电源1.2.5.7切断润滑油站电源1.2.6打开人空门测量各部分数据1.2.6.1测量压架与限位板的间隙1.2.6.2测量喷嘴环与机壳的间隙1.2.6.3测量检查磨辊的磨损1.2.6.4测量密封环与传动盘的间隙1.2.6.5测量检查减速机中心对正情况1.2.6.6测量传动盘和减速机输出法兰结合面间隙1.2.6.7测量刮板与机座、机壳密封环上连接环的间隙1.3磨煤机解体1.3.1分离器的拆出1.3.1.1将出粉管编号并做好安装标记1.3.1.2挂好葫芦，用索具将出粉管锁紧吊好1.3.1.3拆除出粉管与分配器及一次风管法兰连接螺栓1.3.1.4吊下出粉管，放在指定位置1.3.1.5用同样的方法拆除其他出粉管及落煤短管1.3.1.6拆除分离器煤粉测温元件接线1.3.1.7将分离器内通往磨辊的垂直密封短管编号标记，并拆除1.3.1.8拆除磨辊测温元件接线1.3.1.9拆开密封风管道的连接法兰螺栓和中间连接管道1.3.1.10拆消防蒸汽管连接法兰螺栓1.3.1.11准备好起吊工具将分离器吊住1.3.1.12拆除爬梯连接法兰螺栓，并移走下部爬梯1.3.1.13拆分离器与机壳结合面螺栓1.3.1.14用滚柱小车将分离器顶起1.3.1.15拆除滚柱小车1.3.1.16吊出分离器并放置在指定位置的枕木上1.3.2磨辊的吊出1.3.2.1在压架及磨辊上做好标记，以便回装1.3.2.2将磨辊盘车至合适位置，装上磨辊保持架1.3.2.3拆开压架悬吊装置上的螺栓1.3.2.4在悬吊装置处穿上钢丝绳并吊住1.3.2.5拆去压架与磨辊之间的连板1.3.2.6 拆去压架与磨辊的连接绞轴1.3.2.7拆去压架上部拉杆位置的三个盖板1.3.2.8拆去上下拉杆的三个连接卡套1.3.2.9吊出三个上拉杆并拆除球面调心轴承1.3.2.10用吊具将压架吊起并放在指定位置1.3.2.11装上磨辊吊具，吊住磨辊1.3.2.12拆去磨辊保持架，吊出磨辊1.3.2.13用同样的方法吊出其他磨辊1.3.3磨盘的吊出1.3.3.1将磨盘锥形罩做好标记1.3.3.2拆下磨盘锥形罩上的螺栓，将其吊走1.3.3.3将磨盘的安装位置做好标记1.3.3.4将吊环螺钉装到磨盘的三个吊耳上1.3.3.5吊出并放在指定位置1.3.4传动盘拆出1.3.4.1拆除传动盘与减速器输出法兰连接螺栓1.3.4.2做好传动盘的安装标记1.3.4.3安装传动盘顶起专用工具1.3.4.4将传动盘顶起30～50mm1.3.4.5将固定销穿入顶起装置，并装上保险销。
HP系列磨煤机结构特点及常见故障分析0 概述磨煤机作为锅炉燃烧制粉系统的核心设备，是电厂重要的辅机。
中速磨在电厂制粉系统中已应用较长时间，随着制造技术的发展，其性能有了较大的提高。
性能较好的HP、MPS(ZGM)磨型则因煤粉细度均匀、对煤种的适应性较好且耐磨性好而应用较广泛。
HP中速磨煤机是继RP碗式磨煤机后开发的新产品，近期又根据煤粉细度的需要采用了带变频装置的旋转分离器。
该产品的主要部件有：减速箱、磨碗装置、侧机体及衬板、旋转分离装置、磨辊装置、弹簧加载装置、分离器顶盖装置、多出口排除装置、刮板装置及电动机、气封装置等。
1、HP磨煤机的机构及其优缺点1.1 HP型中速磨煤机的工作原理及流程原煤从给煤机沿中心落煤管进入磨煤机的磨碗中心，由于磨碗的旋转运动，原煤受到离心力的作用向四周扩散，进入磨碗与磨辊的研磨工作区。
原煤经过研磨、粉碎后继续受离心力的作用向磨碗周边移动，甩出磨碗的煤粉被自下而上的热一次风向上吹送。
此时煤粉在叶轮装置上进行了第一次分离，块状的石子煤及其他一些较难研磨的媒或硬质物件无法被一次风带起而落入侧机体，继而被刮板刮入石子煤收集箱。
对于较小的煤粉被热一次风送到旋转分离体进行第二次分离，此处旋转的分离挡板使风粉混合物产生旋风运动及离心力的作用下导致粗煤粉被再一次分离，并落入研磨区重新研磨。
此后，合格的煤粉经过四个排出装置通过煤粉管送入锅炉燃烧。
1.2 HP磨煤机的结构特点HP系列磨煤机不但保留了RP磨煤机的优点，且集中了其他几种中速磨煤机的特点，采用了当今世界上出现的一些成熟的先进技术，主要有：1.2.1 HP磨煤机采用了国内外较为新型的螺旋伞齿轮加行星齿轮二级减速立式传动，结构紧凑，运转平稳、震动小、噪音低，运行效率高，齿轮配件设计使用寿命达到100000小时以上。
运行传动装置上部采用液压滑动止推轴承承受磨辊研磨力。
这一形式构成了独立的减速箱，能够从磨机底部拖出，既便于检修，且不易污染。
