锚索张拉机具的特点与参数

风动锚索张拉机具说明书以风动锚索张拉机具说明书为标题，我们来详细介绍一下风动锚索张拉机具的相关知识和使用方法。

一、产品概述风动锚索张拉机具是一种用于张拉锚索的工具。

它利用风能将锚索拉紧，从而增加锚索的张力，提高锚固效果。

该机具结构简单，操作方便，适用于各类锚固工程。

二、产品组成风动锚索张拉机具包括以下几个主要部分：1. 风动机构：负责将风能转化为机械能，提供动力；2. 张拉装置：用于连接锚索，并通过风动机构施加张拉力；3. 控制系统：用于控制风动机构的运行，实现张拉力的调节；4. 辅助装置：包括输气管道、压力表等辅助设备。

三、使用方法1. 准备工作（1）检查风动机构和张拉装置是否完好，有无损坏或松动；（2）检查控制系统是否正常工作，压力表是否指示正常；（3）确认锚索的材质和规格是否符合要求。

2. 连接锚索（1）将张拉装置的钩子或夹具与锚索连接，确保连接牢固；（2）根据锚索的长度和数量，确定所需的张拉机具数量。

3. 进行张拉（1）启动风动机构，通过控制系统调节气压，使其逐渐施加张拉力；（2）根据设计要求，逐渐增加张拉力，直至达到预定张拉力；（3）持续保持张拉力，直至完成锚索的张拉工作。

4. 结束工作（1）停止风动机构的运行，释放张拉装置与锚索的连接；（2）检查锚索的张拉力是否符合要求，如需调整，可重新进行张拉；（3）清理工作场地，做好设备的维护和保养工作。

四、注意事项1. 在使用风动锚索张拉机具时，应严格按照产品说明书和操作规程进行操作，确保使用安全；2. 在进行张拉过程中，应注意监测锚索的张拉力，避免过度张拉造成锚索断裂或其他安全事故；3. 在使用前应仔细检查设备的各个部分是否正常，如有异常应及时修理或更换；4. 使用过程中应定期进行设备的维护和保养，保证设备的正常运行；5. 在使用过程中，应遵守相关安全操作规程，确保人员的安全。

总结：风动锚索张拉机具是一种用于张拉锚索的工具，通过风能将锚索拉紧，提高锚固效果。

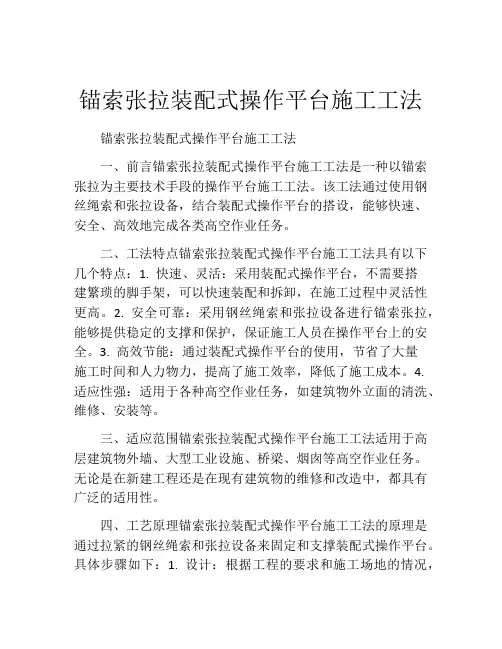

锚索张拉装配式操作平台施工工法锚索张拉装配式操作平台施工工法一、前言锚索张拉装配式操作平台施工工法是一种以锚索张拉为主要技术手段的操作平台施工工法。

该工法通过使用钢丝绳索和张拉设备，结合装配式操作平台的搭设，能够快速、安全、高效地完成各类高空作业任务。

二、工法特点锚索张拉装配式操作平台施工工法具有以下几个特点：1. 快速、灵活：采用装配式操作平台，不需要搭建繁琐的脚手架，可以快速装配和拆卸，在施工过程中灵活性更高。

2. 安全可靠：采用钢丝绳索和张拉设备进行锚索张拉，能够提供稳定的支撑和保护，保证施工人员在操作平台上的安全。

3. 高效节能：通过装配式操作平台的使用，节省了大量施工时间和人力物力，提高了施工效率，降低了施工成本。

4. 适应性强：适用于各种高空作业任务，如建筑物外立面的清洗、维修、安装等。

三、适应范围锚索张拉装配式操作平台施工工法适用于高层建筑物外墙、大型工业设施、桥梁、烟囱等高空作业任务。

无论是在新建工程还是在现有建筑物的维修和改造中，都具有广泛的适用性。

四、工艺原理锚索张拉装配式操作平台施工工法的原理是通过拉紧的钢丝绳索和张拉设备来固定和支撑装配式操作平台。

具体步骤如下：1. 设计：根据工程的要求和施工场地的情况，进行装配式操作平台的设计和规划。

2. 预制：制造装配式操作平台的组件和部件，包括钢结构、平台板、安全设备等。

3. 安装：将装配式操作平台的组件和部件安装到建筑物的外墙或其他需要作业的场所，根据需要进行相应的调整和固定。

4.锚索张拉：运用钢丝绳索和张拉设备对装配式操作平台进行锚索张拉，使其达到预定的张力和稳定性。

5. 使用与拆卸：完成锚索张拉后，操作人员可以在操作平台上进行作业，作业完成后拆除装配式操作平台。

五、施工工艺1. 准备工作：施工前先进行场地的勘察和安全评估，确保施工环境符合要求并采取相应的安全防护措施。

2. 装配式操作平台的组装：根据设计要求，将装配式操作平台的组件和部件进行组装、连接，并进行相关的调整和固定。

执行标准MT/T972-2006Q/3208ATQ011-2007矿用锚索张拉机具使用说明书出版日期：2012年5月25日目录一、用途（适用范围和使用环境及条件） (3)二、产品名称型号及含义 (3)三、主要技术参数 (3)四、产品结构和性能概述 (3)五、使用与操作 (5)六、故障分析与排除 (6)七、保养与维修 (7)八、安全警示 (7)矿用锚索张拉机具一、用途矿用锚索张拉机具是煤矿、非煤矿巷道和锚索安装和退卸的必备设备。

该锚索张拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为、、22的锚索的安装和退卸。

二、产品名称型号及含义M□□- 180/55额定张拉力值/额定压力，单位为千牛/兆帕（KN/MPa）；锚索直径（取整）单位为毫米（㎜）；液压泵；S为手动；Q为气动矿用锚索张拉机具。

三、主要技术参数见附表1四、产品结构和性能概述我厂生产的矿用锚索张拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。

如图1所示。

它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。

该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。

液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。

该机具还具有适用范围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为、、22三种锚索。

附表1 基本性能参数表五、使用与操作1、张拉机具使用及操作程序千斤顶穿入钢绞线→卸载阀卸载→开启启动油泵→换向供油（顺时针转动手柄千斤顶出缸）→卸载阀升压（顺时针转动）→自动锚紧→张拉→换向供油（逆时针转动手柄千斤顶回缸）→自动退锚→卸载阀卸载（逆时针转动）→退出预应力千斤顶。

2、使用要点：（1）张拉机具操作按上述“张拉机具操作程序”进行；（2）张拉人员由二人组成，一人操作油泵，一人操作预应力张拉千斤顶，操作人员应对张拉结构要求熟悉和对本说明书阅读理解后才可上岗操作。

锚索张拉机具操作规程锚索张拉机具操作规程一、锚索张拉机具概述锚索张拉机具是一种用于张拉预应力锚索的机器装置，主要包括支撑框架、拉力传动系统、千斤顶、张拉头等零部件。

本规程是针对锚索张拉机具的使用和操作而制定的。

二、操作前准备工作1. 机具检查：在操作之前，一定要检查锚索张拉机具是否完好无缺，零部件是否牢固，接头是否松动，机具的润滑部位是否充足。

2. 操作场地清理：将作业区域清理干净，移除杂物，并保持场地整洁、干燥。

3. 安全防护措施：操作前必须佩戴好安全帽、安全鞋，穿戴合适的服装。

不得任何拆卸、修改或是绕过安全装置。

4. 人员分工：根据工作具体要求合理分工，协作完成各项作业。

三、操作流程1. 将锚索张拉机具移至预应力锚具附近，放置妥当，固定稳定。

2. 准备预应力锚具，将其与钢筋交叉，安装回位之前要检查固定牢固。

3. 将千斤顶安装在预应力锚具的卡瓦中心孔上，立置千斤顶、程序控制装置设置好作业张力。

4. 需要通过液压交换将千斤顶与对应张拉头进行连接。

5. 多次使用张拉头将轴向预应力传递给钢筋，通常需要几次，间隔锚索放松，以达到最大或设计张拉力目标。

6. 张拉完成后，需要对预应力锚具进行压力测试，保证锚具固定牢固。

7. 根据实际要求，以尽可能快的速度将千斤顶移出预应力锚装置，为今后的钢筋安装作准备。

四、机具保养与维护1. 定期检查锚索张拉机具的各项零部件是否工作正常，如发现异常及时修理或更换。

2. 操作完毕后，应该立即清除机具表面的油脂、残留杂物等，以便于维护。

3. 对机具使用过程中，液压传动部分，机构连接部分，千斤顶等部分的润滑进行及时加油。

4. 如有严重故障，需专业技术人员进行检查和修理。

五、安全注意事项1. 操作中必须佩戴好安全工具，防止机具在运作过程中造成人员伤害。

2. 在作业过程中，应由负责人员进行统一指挥，确保各项作业在安全的情况下完成。

3. 在机具使用过程中，千斤顶的伸展和压缩速度要适度，否则会影响机器设备的稳定性。

矿用锚索使用说明书（执行标准：MT/T 942-2005）一、概述1、主要用途及适用范围：主要用于井下巷道,特别是大断面深孔锚固巷道的支护。

通过锚索支护，使围岩成为一个整体，可以防止浮石及煤体的冒落、片帮。

2、产品特点：锚固力大、安全可靠性高、支护速度快、预紧力高、承载快，在井下可进行深孔锚固。

3、型号的组成及代表意义：MPa）钢绞线根数钢绞线公称直径，单位为毫米（mm）锚索结构型式（P-普通型、L-笼型）矿用锚索示例：由1根直径21.6mm、抗拉强度为1770MPa的笼型钢绞线和相匹配的夹片式锚具及附件组成的普通型结构锚索，可标记为SKL22-1/1770。

二、总体结构及工作原理：1、结构图1-钢绞线;2-托盘;3-锚环;4-锚具夹片L-钢绞线长度图12、工作原理将组装好的钢绞线同树脂药卷一并送入钻孔底部，用钻机进行搅拌，待锚固剂凝固后，上好托板、锚具及千斤顶进行张拉，达到预紧力后，退下千斤顶即可承载。

三、技术特性SKL22-1/1770型矿用锚索主要技术特性四、使用方法：1、根据钻孔直径及锚固段长度选择合适的锚固剂。

2、安装前要将钻孔内的岩粉吹净，检查锚索配件是否齐全，用棉丝将锚固段的水、煤屑擦干净，用塑料封箱带将药卷粘结定位。

3、将树脂药卷用钢绞线送入眼底。

4、采用连接件将钢绞线插入钻杆接头中，边推进边搅拌，待凝固后摘下连接件。

锚索搅拌树脂药卷过程中要一气呵成，绝对不能反复搅拌，否则已开始聚合反应的树脂分子链会遭到破坏，导致锚固失效。

5、当胶结材料达到设计强度后（至少在10分钟以上）方可上托板、锚具、千斤顶进行张拉。

6、锚索张拉锁紧后，应将锚具外100mm钢绞线绞断。

7、锚索孔长度误差控制在+30mm，锚索外露长度控制在200+20mm。

五、包装、标志、贮存及运输：1、矿用锚索采用分体包装，索体钢绞线采用单根或数根一组成捆状或盘状捆扎，锚具等主要组件成箱包装。

2、产品包装外表或外部具有清晰的产品名称、型号、制造厂、生产日期、合格证等。

MQ18-250/53型矿用锚索张拉机具（执行标准：MT/T972-2006,Q/320903HYDQ003-2012）使用说明书济宁鑫煤矿山设备有限公司一、安全指导：注意所有使用气动式张拉机具的人员使用前应先阅读此说明书。

（一）、开机前：1、检查并确保个管路接头链接可靠。

2、检查各控制开关处处于关闭状态，液压换向阀处于卸载状态。

3、使用液压胶管额定压力不低于400MPa（二）、工作状态两人或三人协调作业，依照工作程序进行锚索的预紧安装。

(三)、检修设备时：严禁在煤矿井下进行设备的拆装和维修，应道专门维修地点或通知广大厂家派人处理。

二、概述：（一）、简介：本厂生产的MQ18-200/40型锚索张拉机具是综合国内生产锚索安装机的优缺点而设计的一种高效、省力且操作方便的新型液压锚索安装工具。

广泛用于井下、隧道的加固支护作业。

其显著特点是：本机采用快速接头连接，拆装便捷、重量轻。

可减轻井下工作的劳动强度。

钢绞线外漏短，仅需100-150mm，可节约支护成本。

用此加固十分安全。

省工、省时、适用性强。

(二)、型号：M Q 18 - 250/53额定张拉力KN,张拉千斤顶额定压力MPa适用锚索直径气动油泵煤矿用张拉机具（三）、技术参数：换算系数：1MPa=2.8KN三、工作原理：气动锚索张拉机具是以压缩空气作为动力源，带动液压柱塞吸、排油液而产生高压油为锚索张拉千斤顶提供液压源，进行锚索的预紧安装。

接通气源，打开气体截止开关，使气体液压泵输出高压油液，进入工作状态。

1、将托盘，锚具套入钢绞线。

2、将钢绞线穿入张拉机具内孔。

3、启动液压源，通过液压力作用，张拉机具内缸前推，使其内部工具锚缩抱紧钢绞线。

4、使张拉机具内缸继续前移，直至将锚具自动锁死。

5、使用液压源手动换向阀换向，张拉机具内缸回缩，使用工具锚松开钢绞线，便可以卸张拉机具，以此进行。

四：结构概述：气动式锚索张拉机具是由气动式液压泵、高压液压胶管和锚索张拉千斤顶三部分组成。

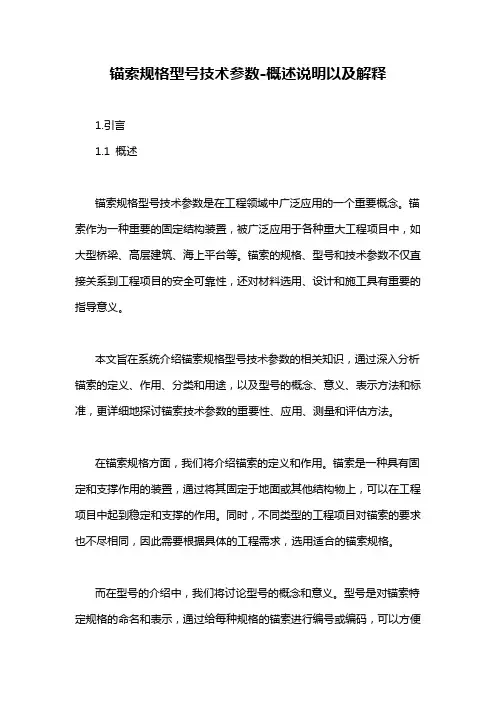

锚索规格型号技术参数-概述说明以及解释1.引言1.1 概述锚索规格型号技术参数是在工程领域中广泛应用的一个重要概念。

锚索作为一种重要的固定结构装置，被广泛应用于各种重大工程项目中，如大型桥梁、高层建筑、海上平台等。

锚索的规格、型号和技术参数不仅直接关系到工程项目的安全可靠性，还对材料选用、设计和施工具有重要的指导意义。

本文旨在系统介绍锚索规格型号技术参数的相关知识，通过深入分析锚索的定义、作用、分类和用途，以及型号的概念、意义、表示方法和标准，更详细地探讨锚索技术参数的重要性、应用、测量和评估方法。

在锚索规格方面，我们将介绍锚索的定义和作用。

锚索是一种具有固定和支撑作用的装置，通过将其固定于地面或其他结构物上，可以在工程项目中起到稳定和支撑的作用。

同时，不同类型的工程项目对锚索的要求也不尽相同，因此需要根据具体的工程需求，选用适合的锚索规格。

而在型号的介绍中，我们将讨论型号的概念和意义。

型号是对锚索特定规格的命名和表示，通过给每种规格的锚索进行编号或编码，可以方便地进行识别和交流。

同时，制定标准的型号表示方法也可以提高工程项目的设计效率和施工质量。

最后，在技术参数部分，我们将探讨技术参数的重要性和应用。

技术参数是指衡量和评估锚索性能的重要指标，如承载能力、抗腐蚀性能等。

合理选择和使用锚索技术参数，可以最大程度地保证工程项目的安全可靠性。

同时，我们还将详细介绍技术参数的测量和评估方法，以确保准确、可靠地获取相关数据。

通过对锚索规格型号技术参数的深入研究和理解，可以为工程项目的选材、设计和施工提供有力的支持和指导。

同时，不断完善和提高锚索规格型号技术参数体系，也是科技进步和工程领域发展的重要方向。

本文将全面讨论这一领域的相关知识，以期对锚索技术的研究与应用提供有益借鉴和启示。

文章结构的设计是为了使读者能够清晰地理解文章的内容和逻辑结构。

文章结构部分旨在介绍整篇文章的框架和各个章节的主题。

本文的文章结构如下：1.2 文章结构本文主要包括以下几个部分：1. 引言：在引言部分，我们将概述本文的主要内容和目的，以及为什么讨论锚索规格型号技术参数的重要性。
