锚索张拉机具型号大全

气动有电源，且 快速张拉的条件下， 对锚索进行拉紧安装。 气动锚索张拉机具适 用有防爆要求的煤矿， 建筑用效果也比较明 显。比手动锚索张拉 机具操作更简单，效 率更高效(锚索可快 速拉紧)，更加安全 防爆。
电动锚索张拉机具，电动张拉机

电动锚索张拉机具 是 很好的一种张拉设备 （最好的张拉机具哪里 来，泰达公司产品最开 怀），关键能解决大问 题。电动锚索张拉机具 适合煤矿井下没有气源 的场合使用，建筑工程 用更为适合，电动锚索 张拉机具结构合理、性 能可靠，操作简单。较 手动锚索张拉机具明显 提高工作效率。





电 气 手 主气锚 锚 动 动 动 要动索 索 锚 锚 锚 型锚张 张 索 索 索 号索拉 拉 张 张 张 有张机 机 拉 拉 拉 ：拉具 具 型型型型机 型型型型机 型型型型机 机主 型 ，，，具 ，，，具 ，，，具 具要 号 、有 ， 电手 张 动动 拉 锚锚 机 索索 厂 张张 家 型型型型 型型型型 型型型型 拉拉 型 与，，， ，，，， 与，，， 机机 号 具具 ，、 -MS15/120/55 MS15/180/55 MS18/180/55 MS18/180/55 MS18/300/55 MS19/300/55 MS19/400/55 MS22/400/55 ; -MQ15/120/55 MQ15/180/55 MQ18/180/55 MQ18/180/55 MQ18/300/55 MQ19/300/55 MQ19/400/55 MQ22/400/55 ; -MD15/120/55 MD18/180/55 MD18/300/55 MD19/400/55 MD15/180/55 MD18/180/55 MD19/300/55 MD22/400/55

MS22-300/60锚索张拉机具MS22-300/60型锚索张拉机具产品介绍MS22-300/60型锚索张拉机具是煤矿锚索安装的必备设备，它由张拉千斤顶，手动油泵以及高压胶管等组成，用于对煤矿巷道锚索施加预应力。

通过更换钢绞线锁片用于对直径为15.24,17.8,18.9，或21.8mm的钢绞线锚索的安装。

该机同样也适用于使用锚索的交通隧道和冶金，化工等矿山工程。

MS22-300/60型锚索张拉机具型号意义M——产品类别：矿用锚索张拉机具S——第一特征：液压泵动力方式：手动22——第二特征：适用锚索公称直径15.24300/60——额定张拉力（KN）/千斤顶额定压力（Mpa）MS22-300/60型锚索张拉机具特点及参数1. 张拉千斤顶内置工具锚，不但实现自动锚固和自动退锚，而且保证了操作安全，提高了工作效率。

此外还能与多种顶压器配套使用，外露钢绞钱的长度不超过20mm。

2. 配套SYB-2S型手动油泵动力源，安全性好，适合各煤矿井下作业。

3. 总体结构合理，性能优越，操作简单，使用安全。

MS22-300/60型锚索张拉机具性能参数整机额定张拉力（kN）：300千斤顶额定压力（MPa）：60适应锚索公称直径（mm）：21.6满量程准确度偏差：≤3％张拉力测量仪表型式：指针式量程（kN）：0～320精度等级：1.5级张拉千斤顶缸径（mm）：120行程（mm）：150中心孔径（mm）：24机重（kg）：25液压泵站系统额定压力(MPa)：63系统排量(ml/次)：低压：14.5 高压：2.3油箱有效容积：4L机重（kg）：11.5型式：双出口，手动式手摇力：500NMS22-300/60型锚索张拉机具维修与贮存1．维修不得在井下和粉尘场合进行，且由专业人员保养、维修；2．包装运输必须用铁箱或木箱，禁止在地上随意拖拉，特别是压力表不可损坏；3．张拉机具存放时应先保养、维修，再交专人保管。

4．张拉机具应存放在干燥、通风、无污染、无雨雪侵蚀的环境里。

执行标准MT/T972-2006Q/3208ATQ011-2007矿用锚索拉机具使用说明书出版日期：2012年5月25日目录一、用途（适用围和使用环境及条件） (3)二、产品名称型号及含义 (3)三、主要技术参数 (3)四、产品结构和性能概述 (3)五、使用与操作 (5)六、故障分析与排除 (6)七、保养与维修 (7)八、安全警示 (7)矿用锚索拉机具一、用途矿用锚索拉机具是煤矿、非煤矿巷道和锚索安装和退卸的必备设备。

该锚索拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为15.24、17.8、22的锚索的安装和退卸。

二、产品名称型号及含义M□□- 180/55额定拉力值/额定压力，单位为千牛/兆帕（KN/MPa）；锚索直径（取整）单位为毫米（㎜）；液压泵；S为手动；Q为气动矿用锚索拉机具。

三、主要技术参数见附表1四、产品结构和性能概述我厂生产的矿用锚索拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。

如图1所示。

它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。

该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。

液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。

该机具还具有适用围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为15.24、17.8、22三种锚索。

附表1 基本性能参数表五、使用与操作1、拉机具使用及操作程序千斤顶穿入钢绞线→卸载阀卸载→开启启动油泵→换向供油（顺时针转动手柄千斤顶出缸）→卸载阀升压（顺时针转动）→自动锚紧→拉→换向供油（逆时针转动手柄千斤顶回缸）→自动退锚→卸载阀卸载（逆时针转动）→退出预应力千斤顶。

2、使用要点：（1）拉机具操作按上述“拉机具操作程序”进行；（2）拉人员由二人组成，一人操作油泵，一人操作预应力拉千斤顶，操作人员应对拉结构要求熟悉和对本说明书阅读理解后才可上岗操作。

当前锚索设计锚固力、预紧力对应不同型号涨拉机具
需显示的压强值（MPa）
根据当前我矿使用的锚索涨拉仪说明书上提供的千斤顶油缸面积，计算出不同型号的锚索涨拉仪涨拉同吨位拉力时压力表需要达到的相应的压力值（MPa），供大家参考.
说明：型号上MQ 、MS分别为气动、手动的涨拉仪，以上红色的多位我矿目前在用的。

1、因多种原因，现场实际上使用的锚索涨拉仪泵体和千斤顶多数是不配套的，这样情况下，所涨拉压力值采用实际
使用的千斤顶对应的要求压力值（MPa）为准。

2、由于泵体不是配套使用及压力表有几种，现场涨拉时均读压力值（MPa）,不要读KN值。

3、压力表易损原因：A、人为机械损坏，B、质量问题，C、操作时不及时控制泵源压力，造成千斤顶压力超过额定压
力，D、涨拉换向时，没有执行卸压（打到零位）后直接转换反向，瞬间压力过高。

4、千斤顶易坏的主要原因：1、超额定压力加压或超油缸行程加压，造成油缸变形或被卡住；2、质量问题；3、使用
时间长久，油缸变形。

5、由于产品说明书部分内容不规范，油缸的最大行程在使用前应空载慢速试验证明一下,防止误导伤坏机器!。

K31+378-K31+440段左侧挡墙加固预应力锚索张拉计算书一、预应力锚索的主要设计参数和要求1．预应力锚索采用6￠s15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.2mm，公称面积140mm2，弹性模量为195000N/mm2。

2．张拉设计预应力为600KN，控制张拉力为660KN。

3. 预应力钢绞线的锚固段长均为10m，自由段为长度分别为14m、16m。

千斤顶工作长度为0.4m。

4.锚索预应力施加须待砂浆体及锚索格砼达到设计强度的80%后方可进行锚索张拉，锚索和框架施工前先进行拉拔试验确定锚索极限承载力满足设计拉力要求。

5.张拉设备校准方程P=0.035X+0.0714P—压力指示器示值(MPa)X—标准张拉力值（KN）二、预应力钢绞线的张拉程序张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。

一般标定的有效期限为6个月或使用200次或发现有不正常情况也须重新标定。

张拉采用液压千斤顶150t进行单根或每种框架型号对角张拉，张拉前先对钢绞线预调。

单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。

钢绞线张拉的简明工艺：预应力筋的张拉顺序：0→20%*бcon（初张拉）→40%*бcon→60%*бcon→ 80%*бcon→100%*бcon→110%*бcon（锚固）三、钢绞线张理论拉伸长值及压力表读数计算1．计算公式△L=PL/AE式中：P 预应力钢绞线的平均张拉力（N）L 预应力钢绞线自由段及工作长度之和（mm）A 预应力钢绞线的公称面积，取140mm2E 预应力钢绞线的弹性模量，取195000N/mm22．理论伸长值及油表读数值计算：（当自由段长度为14m，千斤顶工作长度为0.4m时，计算式如下：）（1）当б=бcon*20％（初张拉）时张拉力：F=600*0.2=120KN=120000N理论伸长：△L=120000*（14000+400）/(6*140*195000)=10.6mm压力表读数：P=0.035X+0.0714＝4.3 MPa（2）当б=бcon*40％时张拉力：F=600*0.4=240KN=240000N理论伸长：△L=240000*（14000+400）/(6*140*195000)=21.0mm压力表读数：P=0.035X+0.0714＝8.5MPa（3）当б=бcon*60％时张拉力：F=600*0.6=360KN=360000N理论伸长：△L=360000*（14000+400）/(6*140*195000)=31.7mm 压力表读数：P=0.035X+0.0714＝12.7MPa（4）当б=бcon*80％时张拉力：F=600*0.8=480KN=480000N理论伸长：△L=480000*（14000+400）/(6*140*195000)=42.2mm 压力表读数：P=0.035X+0.0714＝16.9MPa（5）当б=бcon*100％时张拉力：F=600*1=600KN=600000N理论伸长：△L=600000*（14000+400）/(6*140*195000)=52.8m 压力表读数：P=0.035X+0.0714＝21.1MPa（6）当б=бcon*110％时张拉力：F=600*1.1=110KN=660000N理论伸长：△L=660000*（14000+400）/(6*140*195000)=58.0mm 压力表读数：P=0.035X+0.0714＝23.2MPa当自由段长度为16m，千斤顶工作长度为0.4m时，计算式如下：（1）当б=бcon*20％（初张拉）时张拉力：F=600*0.2=120KN=120000N理论伸长：△L=120000*（16000+400）/(6*140*195000)=12.0mm 压力表读数：P=0.035X+0.0714＝4.3MPa（2）当б=бcon*40％时张拉力：F=600*0.4=240KN=240000N理论伸长：△L=240000*（16000+400）/(6*140*195000)=24.0mm压力表读数：P=0.035X+0.0714＝8.5MPa（3）当б=бcon*60％时张拉力：F=600*0.6=360KN=360000N理论伸长：△L=360000*（16000+400）/(6*140*195000)=36.0mm压力表读数：P=0.035X+0.0714＝12.7MPa（4）当б=бcon*80％时张拉力：F=600*0.8=480KN=480000N理论伸长：△L=480000*（16000+400）/(6*140*195000)=48.1mm压力表读数：P=0.035X+0.0714＝16.9MPa（5）当б=бcon*100％时张拉力：F=600*1=600KN=600000N理论伸长：△L=600000*（16000+400）/(6*140*195000)=60.1m压力表读数：P=0.035X+0.0714＝21.1MPa（6）当б=бcon*110％时张拉力：F=600*1.1=110KN=660000N理论伸长：△L=660000*（16000+400）/(6*140*195000)=66.1mm压力表读数：P=0.035X+0.0714＝23.2MPa3．张拉的实际伸长值预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

锚索施工设备投入表
序号
类别
名称
规格或型号
单位
数量
备注
1
供风设备
空压机
上海英格索兰25m3/min、1.0MPa
台
2
2
供水设备
潜水泵
30m扬程潜水泵
台
2
备用1台
3
造孔设备
工程钻机
重庆探矿机械厂XY-2PB
台
2
特殊钻孔或孔内事故处理备用
4
锚固钻机
重庆探矿机械厂MGJ-50液压锚固钻机
台
2
5
潜孔钻机
河北宣化厂100B风动
台
2
6
手风钻
甘肃天水风动机具YT28气腿式
台
4
插筋施工
7
灌浆设备
制浆机
400L高速搅拌机
台
1
8
泥浆泵
重庆探矿机械BW100/100
台
1
9
砂浆泵
宜昌黑旋风机械厂3SNS
台
1
10
记录仪
长江科学院GJY－III型灌浆自动记录仪
套
1
11
浇筑设备
搅拌机
0.3m3滚筒式
台
1
12
振捣泵
插入式1.5KW
台
6
13汽车
台
1
23
胶轮车
手推式
台
6
现场水泥、砂石料拌合运输
24
办公设备
电脑
台
1
25
一体机
联想激光打印、复印、扫描一体机
台
1
说明：钢绞线调装设备－吊车、孔位测量设备－全站仪根据现场情况与发包单位协调使用或另行投入。

锚杆拉拔力试验操作规程一、试验工具和设备试验的工具与设备主要有：1、锚杆拉力计（我矿现有型号:LDZ20型,额定压力49Mpa,额定张拉力200KN）2、锚杆扭矩扳手二、锚杆的选择试验地点应尽量靠近掘进工作面,围岩较平整,顶板支护完好,未发生脱落、片帮等现象。

拉拔试验在锚杆安装后1h后进行.三、拉拔试验1、锚杆扭矩力利用锚杆扭矩扳手检查锚杆扭矩力，被试验锚杆扭矩力应达200N.m。

2、锚杆拉拔力试验必须按以下顺序操作：①备齐机具。

②检查并处理工作地点的隐患。

③选择好要做拉拔试验的帮（顶）锚杆。

④安设导向管，并把张拉油缸套在锚杆上,使张拉油缸和锚杆同轴并拧紧螺母。

⑤人员撤开，关闭拉力计进出油液阀。

⑥张拉锚杆(试验时应缓慢均匀地操作手动泵压杆）。

⑦做测试记录,记录要详细清楚，包括：锚杆位置、拉拔试验值、锚杆是否拉动(当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值）。

⑧张拉油缸卸压，取下机具,清理现场。

3、锚杆拉拔力必须满足规定值，张拉时如发现锚固不合格，必须重新补打锚杆。

四、锚杆拉拔测试要求1、锚杆的抗拔力不小于设计值（岩巷顶帮为80KN，煤巷顶板80KN、帮部50KN）。

2、巷道每40米做一组测试。

锚杆支护巷道在顶板岩性发生变化时，必须做一组测试.每组测试的锚杆不少于三根。

五、注意事项1、拉拔前要认真检查拉拔器械的油管连接情况，压力表是否工作正常及各部位是否灵活可靠。

2、拉拔试验要选择围岩较稳定的部位，拉拔前要对试验部位围岩进行敲帮问顶工作，及时凿掉活矸危岩，保证试验人员的安全。

3、拉拔前要将拉拔杆丝套、丝扣戴满紧固，严禁使用损坏丝扣的锚杆作试验。

4、拉拔试验的锚杆要选择密贴岩面丝扣外露不少于20mm的锚杆。

5、拉拔锚杆时，若需登梯作业时，梯子要架设稳固.6、拉力计安装好后，在进行测试前，测试人员和工作面内其他人员必须撤至被测锚杆45°角投影范围以外并且至少3m以外的安全地点,且测试地点至迎头不得有人停留。

执行标准MT/T972-2006Q/3208ATQ011-2007矿用锚索张拉机具使用说明书出版日期：2012年5月25日目录一、用途（适用范围和使用环境及条件） (3)二、产品名称型号及含义 (3)三、主要技术参数 (3)四、产品结构和性能概述 (3)五、使用与操作 (5)六、故障分析与排除 (6)七、保养与维修 (7)八、安全警示 (7)矿用锚索张拉机具一、用途矿用锚索张拉机具是煤矿、非煤矿巷道和锚索安装和退卸的必备设备。

该锚索张拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为、、22的锚索的安装和退卸。

二、产品名称型号及含义M□□- 180/55额定张拉力值/额定压力，单位为千牛/兆帕（KN/MPa）；锚索直径（取整）单位为毫米（㎜）；液压泵；S为手动；Q为气动矿用锚索张拉机具。

三、主要技术参数见附表1四、产品结构和性能概述我厂生产的矿用锚索张拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。

如图1所示。

它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。

该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。

液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。

该机具还具有适用范围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为、、22三种锚索。

附表1 基本性能参数表五、使用与操作1、张拉机具使用及操作程序千斤顶穿入钢绞线→卸载阀卸载→开启启动油泵→换向供油（顺时针转动手柄千斤顶出缸）→卸载阀升压（顺时针转动）→自动锚紧→张拉→换向供油（逆时针转动手柄千斤顶回缸）→自动退锚→卸载阀卸载（逆时针转动）→退出预应力千斤顶。

2、使用要点：（1）张拉机具操作按上述“张拉机具操作程序”进行；（2）张拉人员由二人组成，一人操作油泵，一人操作预应力张拉千斤顶，操作人员应对张拉结构要求熟悉和对本说明书阅读理解后才可上岗操作。

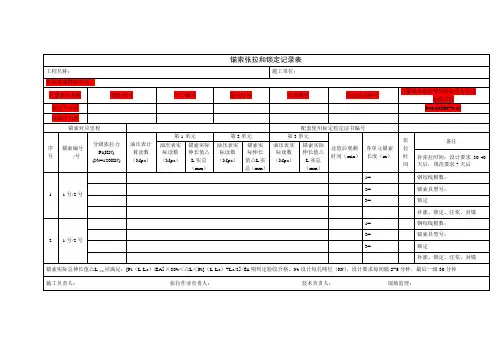

锚索张拉和锁定记录表
工程名称：
施工单位：
张拉设备检定单位：
计量器具名称
规格/型号
出厂编号
检定时间
有效期至
检定证书编号
计量器具配套使用检定单位给定
标准方程
液压千斤顶
P=0.0489F+0.65
抗震压力表
锚索对应里程
配套使用标定检定证书编号
序号
锚索编号/号
分级张拉力
Pi(KN)
(Nt=120KN)
油压表计算读数（Mpa）
第1单元
第2单元
第3单元
达值后观测时间（min）
各单元锚索长度（m）
张拉
时间
备注
油压表实际读数（Mpa）
锚索实际伸长值△L实总（mm）
油压表实际读数（Mpa）
锚索实际伸长值△L实总（mm）
油压表实际读数（Mpa）
锚索实际伸长值△L实总（mm）
补张拉时间：设计要求30-40天后，规范要求7天后
1
1号/2号
1=
钢绞线根数：
2=
锚索具型号：
3=
锁定
补涨、锁定、注浆、封锚
2
1号/2号
1=
钢绞线根数：
2=
锚索具型号：
3=
锁定
补涨、锁定、注浆、封锚
锚索实际总伸长值△L实际应满足：[Pi（L-La）/EA]×80%＜△L＜Pi[（L-La）+La/2]/EA则判定验收合格。Nt设计每孔吨位（KN）。设计要求每间隔2-5分钟，最后一级30分钟
施工负责人：张拉作业负责人：技术负责人：现场监理：

如说*P明s书i、没ba有r换提算供成具K体N数可据根，据严锚禁索使张用拉该机型具号使张用拉说机明具书。进行换算。
2 职工*各清掘楚进掌头握必。须挂张拉机具参数牌板，并且认真传达，
3
*使用张拉机具操作规范：
附《锚索张拉机具技术交流会纪要》
附《中华人民共和国煤炭行业标准》 MT/T972-2006
KN/Mpa换算方法二
MPa/KN=70/400 可得：
1MPa对应5.7KN
160KN 对应
28MPa
说明：必须是原出厂所配备的 力值指示表，否则必须根据方 法一标准执行。
200KN 对应
35MPa
180KN 对应
32MPa
*井下矿压锚索张拉机具压力表一般单位为KN/MPa，如遇
1
Psi/bar/Mpa。Psi（磅力），bar（巴） 换算方式为：1Psi=0.0689476bar=0.006895Mpa
附矿压锚索张拉机具使用说明书
平凉新安煤业
锚索力学参数表
说明：锚索检测抗拔不小于设计承载力1.05倍。
“MPa”的油压表读数与张拉力（KN）的换算关系不同厂家、不 同型号的锚索张拉仪不尽相同，需要根据使用说明书进行换算。 现以江阴金牛为例，进行换算。
江阴金牛出厂矿压锚索张拉机具型号为MQ19/250/48，活塞承 压面积为53.5cm2，张拉千斤顶行程为150mm，重量为21Kg，中 心孔直径22mm。（活塞承压面积=[（缸径-中心孔径）/2]2×3.14
10
KN/Mpa方法一：使用换算公式进行计算
1
锚索达到160KN的预紧力，压力表读数 （MPa）=160×10/5紧力，压力表读数（MPa） =200×10/53.5,可得37.4MPa。

煤矿安全培训质检员岗位应知应会手册目录第一部分常用检测机具型号、结构及性能 (1)一、型号 (1)二、结构 (2)三、性能 (3)第二部分检测机具的基本知识 (6)一、检测机具的相关注意事项 (6)二、常见故障检修 (6)第三部分常见检测机具操作方法 (8)一、矿用锚杆拉力计使用和操作 (8)二、矿用锚索张拉机具使用和操作 (8)第四部分质检员安全生产责任制 (10)一、责任范围 (10)二、责任清单 (10)第五部分质检员岗位安全风险管控清单 (11)一、机械伤害类风险 (11)二、冒顶片帮类风险 (11)第六部分掘进系统岗位操作红线 (12)第七部分质检员岗位作业流程标准 (13)一、班前会准备 (13)二、接班 (13)三、作业前准备 (13)四、班中观测 (13)五、班末验收 (13)六、交班 (13)第八部分质检员岗位作业口诀 (14)第一部分常用检测机具型号、结构及性能一、型号LDS300型煤矿用锚杆拉力计L D S 300主参数：额定拉力值，单位为千牛（KN）第二特征代号：S（指针显示）第一特征代号：D（单油路）产品类别代号：锚杆拉力计MQ22-450/45矿用锚索张拉机具M Q 22 - 450/45主参数：额定张拉值（KN）/额定压力（M/Pa）第二特征：适应钢绞线公称直径mm第一特征：液压泵动力方式Q-气动产品类别：煤矿用张拉机具二、结构1.LDS300型煤矿用锚杆拉力计LDS300型煤矿用锚杆拉力计由手动泵、液压缸、力值显示表及高压胶管等部分组成。

1-注油口 2-储油筒 3-压把 4-卸荷阀 5-力值显示表 6-高压油管 7-快速接头 8-液压缸2.MQ22-450/45矿用锚索张拉机具锚索张拉机具是由气动液压泵、二层钢丝编织液压支架软管总成和锚索张拉千斤顶三部分组成。

（1）气动液压泵压缩空气驱动齿轮式马达，经齿轮减速，从而带动高压液压柱塞往复运动而输出高压液体，供给张拉千斤顶，实现锚索的预紧安装。

动动 拉 锚锚 机
、有 ， 电手 张
与 型， 型， 型， 型
， 型， 型，型， 型
型型型型机 型型型型机 型型型型机 机主 型 ，，，具 ，，，具 ，，，具 具要 号
张 有张机 机 拉 ：拉具 具
锚 型锚张 张 索 号索拉 拉
手 主气锚 锚 动 要动索 索
电 动
气 动
锚 索
锚 索
MS15/180/55 MS18/180/55 MS19/300/55 MS22/400/55
120KN、180kN、220kN、 230kN供选择
分别适用于Φ15.24、 Φ18.9、Φ21.6mm锚索
温馨提示：操作注意安全， 请按《说明书》使用。
气动锚索张拉机具，气动张拉机
气动锚索张拉机具主 要用于没有电源，且 快速张拉的条件下， 对锚索进行拉紧安装。
气动锚索张拉机具适 用有防爆要求的煤矿， 建筑用效果也比较明 显。比手动锚索张拉 机具操作更简单，效 率更高效(锚索可快 速拉紧)，更加安全 防爆。
电动锚索张拉机具，电动张拉机
电动锚索张拉机具 是 很好的一种张拉设备 （最好的张拉机具哪里 来，泰达公司产品最开 怀），关键能解决大问 题。电动锚索张拉机具 适合煤矿井下没有气源 的场合使用，建筑工程 用更为适合，电动锚索 张拉机具结构合理、性 能可靠，操作简单。较 手动锚索张拉机具明显 提高工作效率。
-MQ15/120/55 MQ18/180/55 MQ18/300/55 MQ19/400/55 ;
-MD15/120/55 MD18/180/55 MD18/300/55 MD19/400/55
与 型，型， 型， 型
手动锚索张拉机具，手动张拉机
您订货时只要提供锚索的直 径就可以，拉力是相对应的。 手动锚索张拉机具主要用于 锚索的拉紧、张拉，快速安 装锚具。由预应力张拉千斤 顶、快速接头、高压油管、 油泵等组成。锚索张拉机具 的拉力有

MQ18-250/53型矿用锚索张拉机具（执行标准：MT/T972-2006,Q/320903HYDQ003-2012）使用说明书济宁鑫煤矿山设备有限公司一、安全指导：注意所有使用气动式张拉机具的人员使用前应先阅读此说明书。

（一）、开机前：1、检查并确保个管路接头链接可靠。

2、检查各控制开关处处于关闭状态，液压换向阀处于卸载状态。

3、使用液压胶管额定压力不低于400MPa（二）、工作状态两人或三人协调作业，依照工作程序进行锚索的预紧安装。

(三)、检修设备时：严禁在煤矿井下进行设备的拆装和维修，应道专门维修地点或通知广大厂家派人处理。

二、概述：（一）、简介：本厂生产的MQ18-200/40型锚索张拉机具是综合国内生产锚索安装机的优缺点而设计的一种高效、省力且操作方便的新型液压锚索安装工具。

广泛用于井下、隧道的加固支护作业。

其显著特点是：本机采用快速接头连接，拆装便捷、重量轻。

可减轻井下工作的劳动强度。

钢绞线外漏短，仅需100-150mm，可节约支护成本。

用此加固十分安全。

省工、省时、适用性强。

(二)、型号：M Q 18 - 250/53额定张拉力KN,张拉千斤顶额定压力MPa适用锚索直径气动油泵煤矿用张拉机具（三）、技术参数：换算系数：1MPa=2.8KN三、工作原理：气动锚索张拉机具是以压缩空气作为动力源，带动液压柱塞吸、排油液而产生高压油为锚索张拉千斤顶提供液压源，进行锚索的预紧安装。

接通气源，打开气体截止开关，使气体液压泵输出高压油液，进入工作状态。

1、将托盘，锚具套入钢绞线。

2、将钢绞线穿入张拉机具内孔。

3、启动液压源，通过液压力作用，张拉机具内缸前推，使其内部工具锚缩抱紧钢绞线。

4、使张拉机具内缸继续前移，直至将锚具自动锁死。

5、使用液压源手动换向阀换向，张拉机具内缸回缩，使用工具锚松开钢绞线，便可以卸张拉机具，以此进行。

四：结构概述：气动式锚索张拉机具是由气动式液压泵、高压液压胶管和锚索张拉千斤顶三部分组成。

详解MQ型气动锚 索 张 拉2 机0 2具0 结 构
组成和特点
shenhua09
01
MQ型气动锚索张拉机具产品介绍
MQ型气动锚索张拉机具产品组成和特
02
点
ห้องสมุดไป่ตู้
03
MQ型气动锚索张拉机具产品技术参数
目录
CONTENTS
LOGO
MQ型气动 锚索张拉机 具产品介绍
MQ型气动锚索张拉机具是煤矿 巷道锚索预应力张拉安装的必备 工具，确保锚索张紧达到预应力 指标，是锚索安装山东中煤机械 成功的重要指标，MQ型气动锚 索张拉机具特别适合煤矿井下有 防爆要求的场合使用。
MQ型气动锚索张拉机具产品组成和特点
• MQ型气动锚索张拉机具由张拉千斤顶、QYB-55型气动液压泵以及高压胶管等组成，构成一组煤矿巷道锚 索预应力张拉安装的必备工具。张拉千斤顶内置工具锚，不但实现自动锚固和自动退锚，而且保证了操作 安全，提高了工作效率。
• MQ型气动锚索张拉机具结构合理、性能可靠，操作简单、使用安全等特点，特别适合煤矿井下有防爆要求 的场合使用。
感谢聆听
MQ型气动锚索张拉机具产品技术参数
• 型号：MQ15-180/55 • 额定张拉力：180KN • 适用钢绞线直径：15.24mm • 张拉行程：150mm • 中心孔直径：17.5mm • 承压面积：35.08cm2 • 重量（含油）17.5kg • 气源压力（Mpa）：0.4~0.8 • 额定压力：55MPa • 邮箱容量：2.4L。

一、 锚杆力学性能
规范要求螺纹钢式树脂锚杆金属杆体的屈服强度R eL 、抗拉强度R m 、断后伸长率A 、最大力总伸长率A gt 等力学性能特征值应符合表1的规定。

eL m 计算：
2eL eL /4N R d π= （1） 2m m /4N R d π= （2）
式中：d 为锚杆直径，mm 。

按式（1）、（2）计算可得常用锚杆力学参数见表2。

表2 常用锚杆力学参数
二、LDZ-200型锚杆张拉机具拉力按下式计算：
额定压力×千斤顶行程÷最大拉力
三、锚索力学性能
锚索最大承载力N m 按下式计算：
m m N R S =
式中：R m 为钢绞线抗拉强度，MPa ；S 为截面积，mm 2。

表3 常用锚索力学参数
四、 锚索张拉机具轴力转换
MQ18-200/40型锚索张拉机具轴力N 可按下式计算：
N kM =
式中，N 为锚索轴力，kN ；k 为转换系数，对于MQ18-200/40型锚索张拉机取k =2.8；M 为张拉机具表盘读数，MPa 。

备注：云冈矿使用四种规格钢带
1、2300×220×3mm(长×宽×厚)三孔
2、3200×220×3mm(长×宽×厚)四孔
3、4100×220×3mm(长×宽×厚)五孔
4、450×220×3mm(长×宽×厚)单孔
云冈矿锚杆、锚索、热轧钢带力学性能统计
云冈矿
2015-8-11。

压力分散型锚索施工工法工法编号：GZSJGF 07-03-04中铁隧道集团二处有限公司何峰张昌伟许维青一、前言压力分散型锚索是在不同长度的无粘结钢绞线末端套以承载体和挤压套。

当锚固段注浆固结后，以一定荷载张拉对应于承载体的钢绞线，设置在不同深度部位的数个承载体将压应力通过浆体传递给被加固体。

这样，对在整个锚固段范围内的被加固体提供分散的锚固力。

与通常的拉力锚及压力锚相比较，压力分散型锚索的锚固范围及所提供的锚固力显著增加，对岩层的应用范围进一步扩大，减少了破碎岩体中的扩孔工作，能最大限度地减少破碎地段的挖方刷坡，并具有施工工序简化、抗震性能好的优点。

二、工法特点1、锚杆的根部荷载大，孔口荷载小，可以将边坡表层不稳定体锚定在地层深部，有效地利用了内锚固段。

同时，分散布置的内锚头又避免了锚固应力集中分布状况，使锚固段应力分布更趋于均匀。

2、浆体受压，加大了被锚固体的受压范围，使锚固体和被加固体能够提供更高更稳定的锚固力，因而对软弱地层适应性强。

3、杆体采用无粘结钢绞线，具有很高的防腐性能，减少了普通钢绞线施工时涂油工作，节省了人力，减少了对环境的污染，并可进行二次补偿张拉，有效地延长了锚固体的寿命。

4、安装锚索后可一次性全孔注浆，简化了注浆工序。

5、可以最大限度地减少破碎岩体的挖方刷坡，以较小的投入即可达到理想的加固效果，成本低、效益高，在深基坑加固中较其它加固类型可节约投资20%左右。

三、适用范围1、适用于工业与民用建筑、矿山建设、地下洞室、高陡边坡、基坑支护、坝基、大型弧门闸墩的加固。

2、适用于各类岩层及可拆除的深基坑土层加固，加固深度可达60米。

尤其对内锚固段岩石强度偏低的围岩地层或要求大吨位锚固力时更具有优越性，提供锚固吨位可达3000KN。

3、适用于滑坡体的加固治理，但应通过可靠的地质勘测手段确定滑动面位置，确保内锚固段设置于稳定的岩层之中。

四、工艺原理及关键技术（一）工艺原理压力分散型锚索是在不同长度的无粘结钢绞线末端套以承载体和挤压套，通过孔口设置的锚垫墩施加预应力，设置于不同深度部位的数个承载体将压应力传递给被加固体。

100
250
Ф17.8
MQ19-250/55S
100
250
Ф18.9
MQ22-250/55S
100
250
Ф21.6
MQ18-300/53S
100
300
Ф17.8
MQ19-300/53S
100
300
Ф18.9
MQ22-300/53S
100
300
Ф21.6
锚索预应力锚固力检测
检测原理
将检测仪固定安装在矿用锚索张拉机具上，在煤矿巷道进行锚索张拉检测时，光控或手动触发显示，检测仪进入正常工作状态后，将动态检测、显示张拉机具的压力和张拉力，并自动记录一次张拉过程中的数据以及数据对应的时间参数，数据通过射频无线数据采集器进行采集，专用数据分析软件对采集数据进行分析。
适配的矿用锚索张拉机具型号
型号
油泵动力
油泵基本参数
张拉行程
（mm）
额定张拉力(KN)
适合锚索（mm）
MS15-120/55S
手动
双速双向
额定压力：63MPa
排量：14.5ml/次
油箱容积：3L
120
120
Ф15.24
MS18-250/55S
100
250
Ф17.8
MS19-250/55S
100
250
Ф18.9
MS22-250/55S
100
250
Ф21.6
MS18-300/53S
100
300
Ф17.8
MS19-300/53S
100
300
Ф18.9
MS22-300/53S
100
300
